CIRCUIT

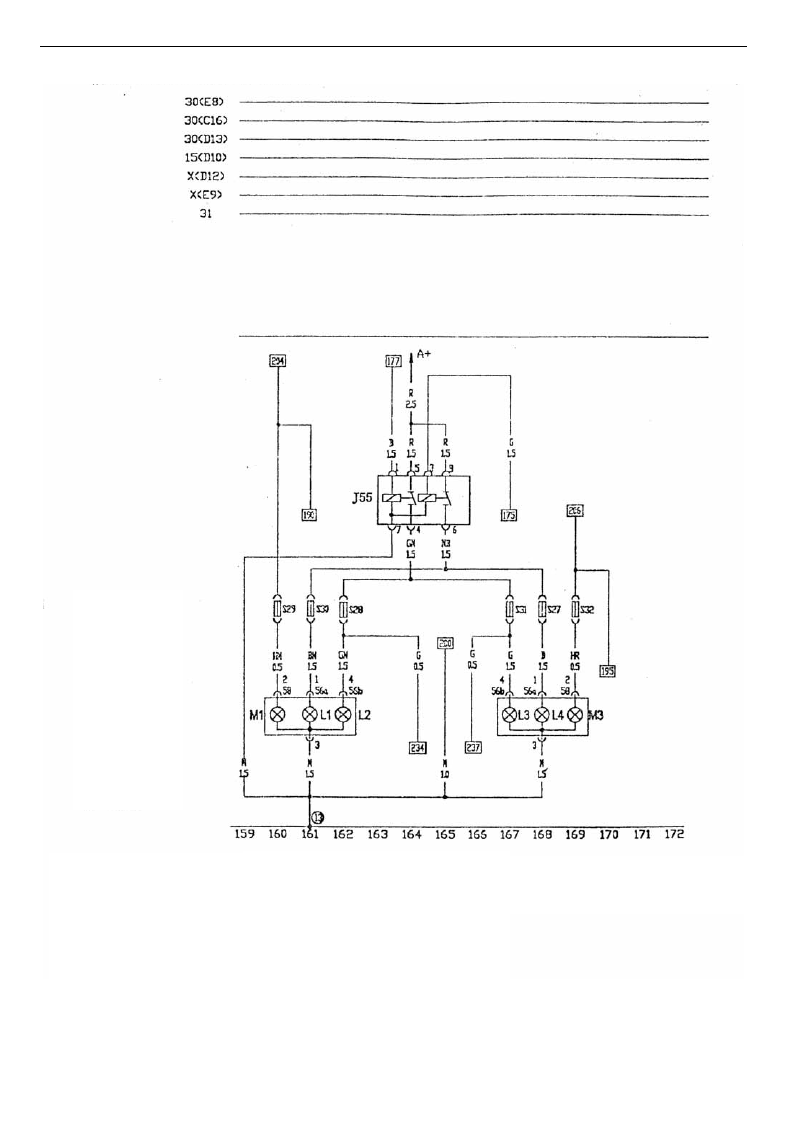

HEADLIGHT, FRONT POSITION LIGHT, LIGHT RELAY



B=WHITE

N=BLACK

R=RED

M=BROWN

V=GREEN

A=BLUE

H=GREY

Z=PURPLE

G=YELLOW

○

13   Ground, In headlight wiring harness

J55  Light Relay

S27    Right High Beam Headlight Fuse 10A

S28    Left Low Beam Headlight Fuse 10A

S29    Left Position Light Fuse 10A

S30    Left High Beam Headlight Fuse 10A

S31    Right Low Beam Headlight Fuse 10A

S32    Right Position Light Fuse 10A



A+  Battery Positive

L1    Left High Beam Headlight

L2    Left Low Beam Headlight

L3    Right Low Beam Headlight

L4    Right High Beam Headlight

M1  Left Position Light

M3  Right Position Light



11

CIRCUIT

TURN LIGHT, PARKING LIGHT SWITCH, EMERGENCY WARNING RELAY



B=WHITE

N=BLACK

R=RED

M=BROWN

V=GREEN

A=BLUE

H=GREY

Z=PURPLE

G=YELLOW

E2   Turn Light Switch

E3   Emergency Warning Light Switch

E4   Dimmer and Turn Light Switch

E19  Parking Light Switch

J2   Emergency Warning Light Relay

K6  Emergency Warning Light

S17  Fuse 10A



12

CIRCUIT

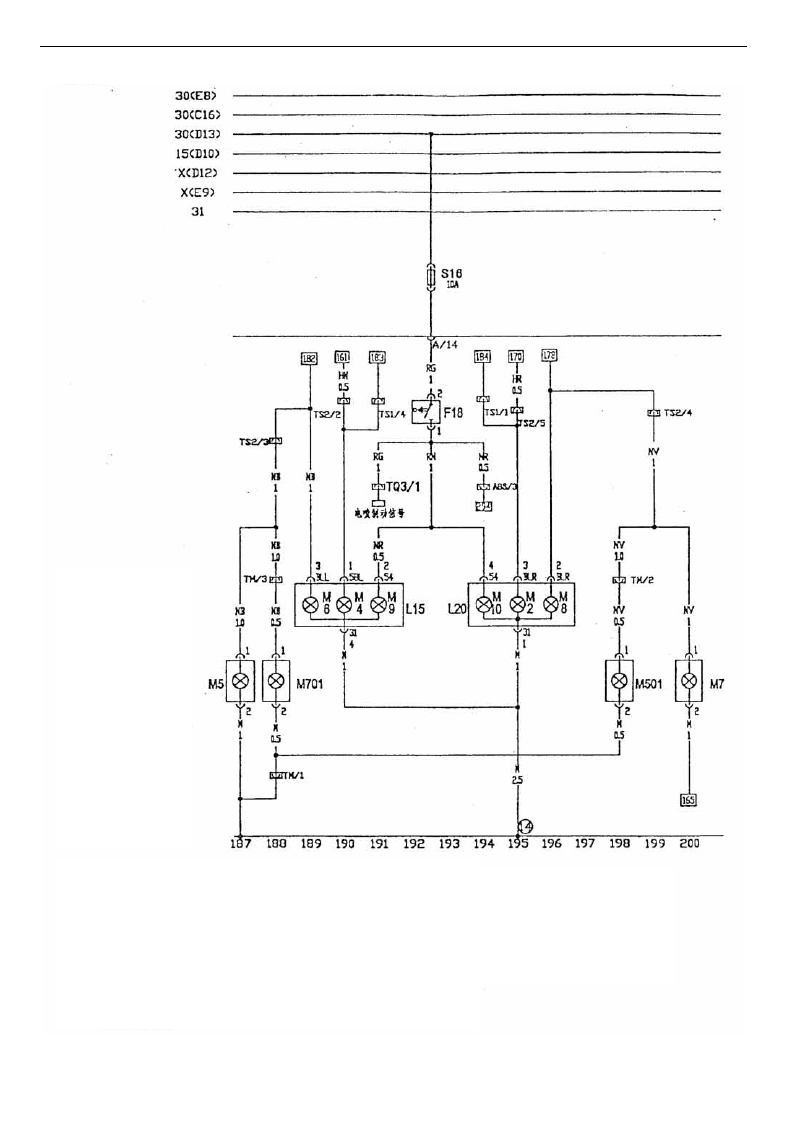

TAILLIGHT, SIDELIGHT, BRAKELIGHT



B=WHITE

N=BLACK

R=RED

M=BROWN

V=GREEN

A=BLUE

H=GREY

Z=PURPLE

G=YELLOW

S20  Fuse 10A
S7   Fuse 10A
S8   Fuse 10A
T3   3 holes connector
T1   single hole connector

○

14     ground in rear light

F18  brake light switch



M9    left brake light

L15  left taillight





M10   right brake light

L20  right taillight





M501  right side turn light

M2    rear right position light

M701    left side turn light

M4    rear left position ligh
M5    front left turn light
M6    rear left turn light
M7    front right turn light
M8    rear right turn light



13

CIRCUIT

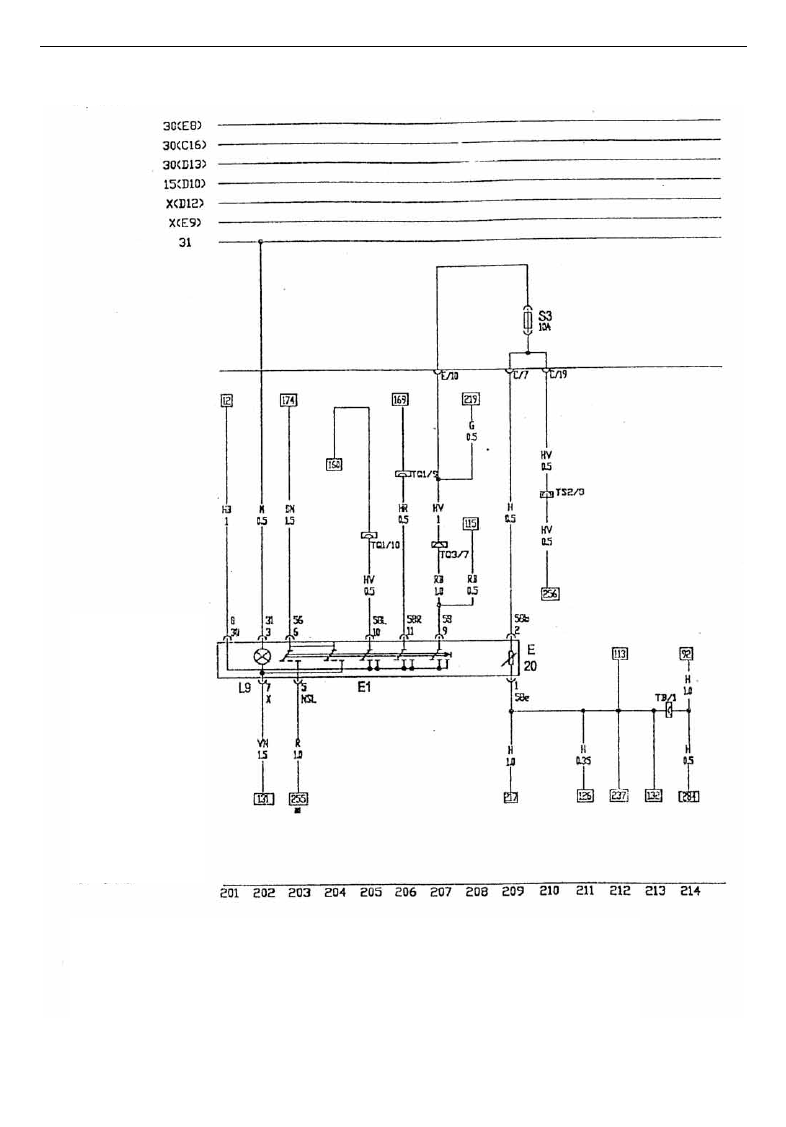

LIGHT SWITCH




B=WHITE

N=BLACK

R=RED

M=BROWN

V=GREEN

A=BLUE

H=GREY

Z=PURPLE

G=YELLOW

E1  Light Switch

E20    Panel indicator / instruments illumination light variable resistance

L9  Panel indicator

S3  Fuse 10A



14
