SPI Electronic Injection (Marelli)



B=White

N=Black

R=Red

M=Brown

V=Green

A=Blue

H=Grey

Z=Purple

G=Yellow

J=Orange

F=Pink













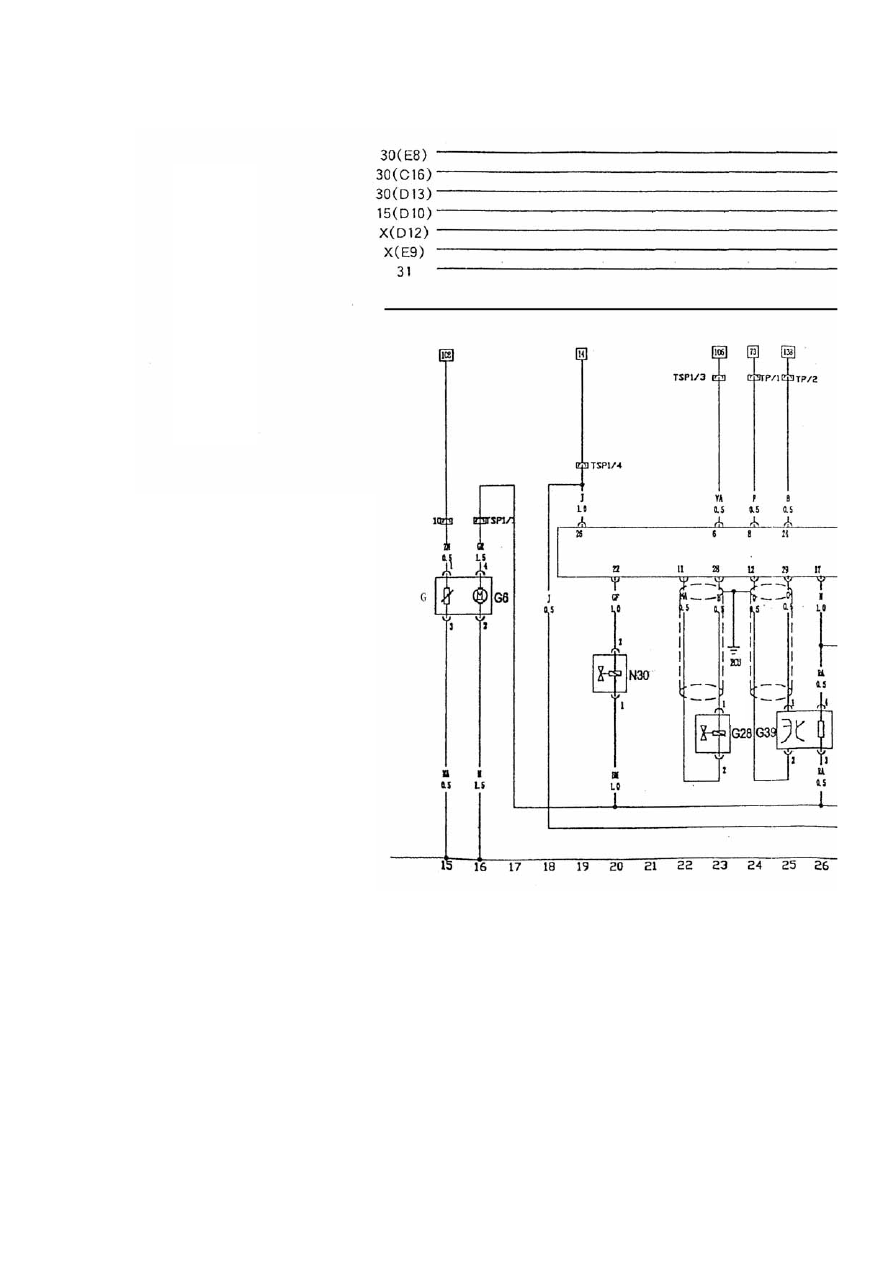

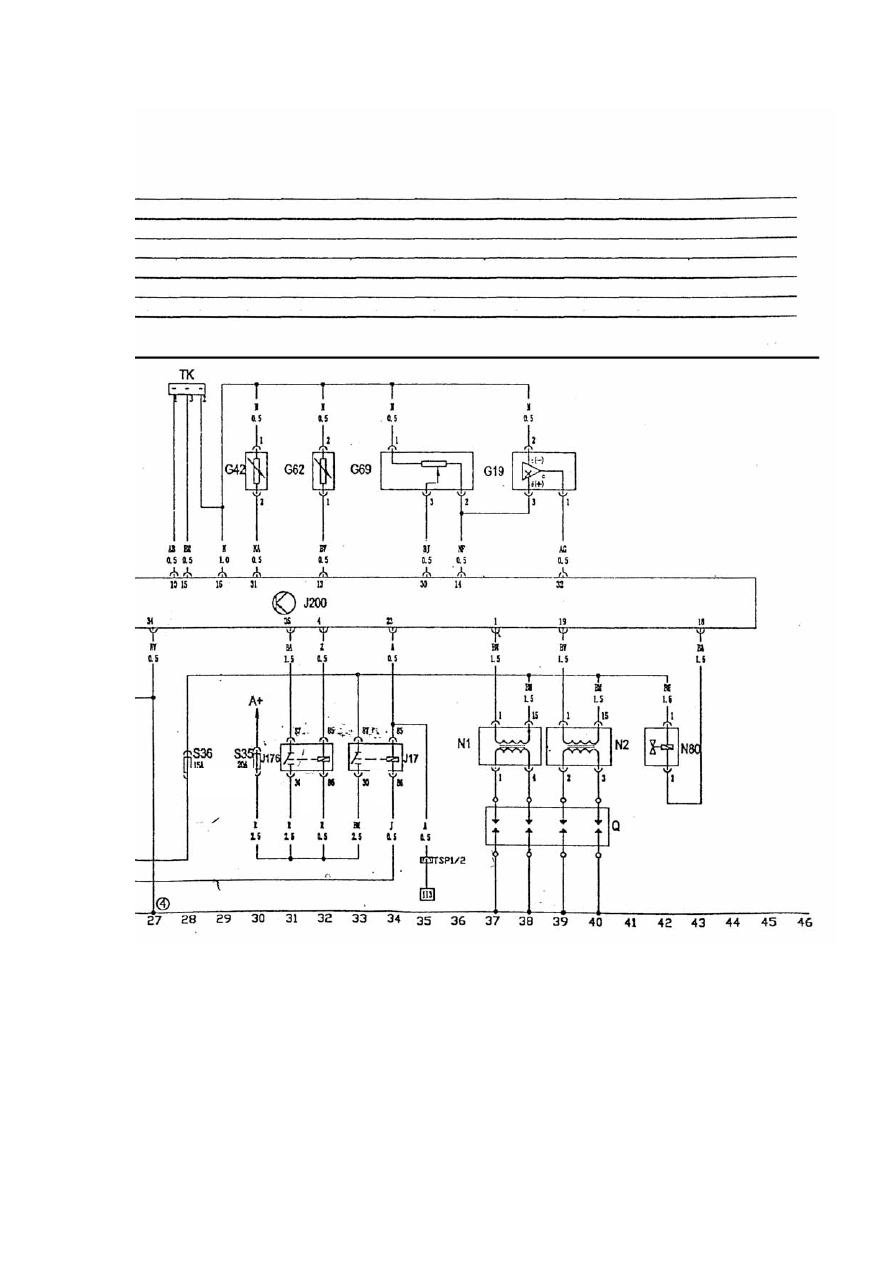

J200  SPI controller unit

G42    Air Intake Temperature Sensor

G62  Water Temperature Sensor

G69  Throttle Position Sensor

G19    Air Intake Pressure Sensor

N30    Active Carbon Canister Solenoid

G28  Crankshaft Position Sensor

G39  Oxygen Sensor

G35  System Fuse

S36  Oil Pump Fuse

A+  Battery Positive

J176  ECU Relay

J17  Power Relay

N1    Cylinder 1—4 Ignition Coil

N2    Cylinder 2---3 Ignition Coil

Q  Spark Plug

N80  Fuel Injector

G  Fluid Level Sensor

G6  Fuel Pump

TK  Diagnostic Socket

(4)  Ground On Engine



G

ro

u

n

d

 p

o

in

t











－2a－



Blue  yellow

re

d



b

la

ck





－2a－

                                                                                                                                                                                          CIRCUIT



MPI Electronic Injection (Marelli)



B=White
N=Black
R=Red
M=Brown
V=Green
A=Blue
H=Grey
Z=Purple
G=Yellow
J=Orange
F=Pink

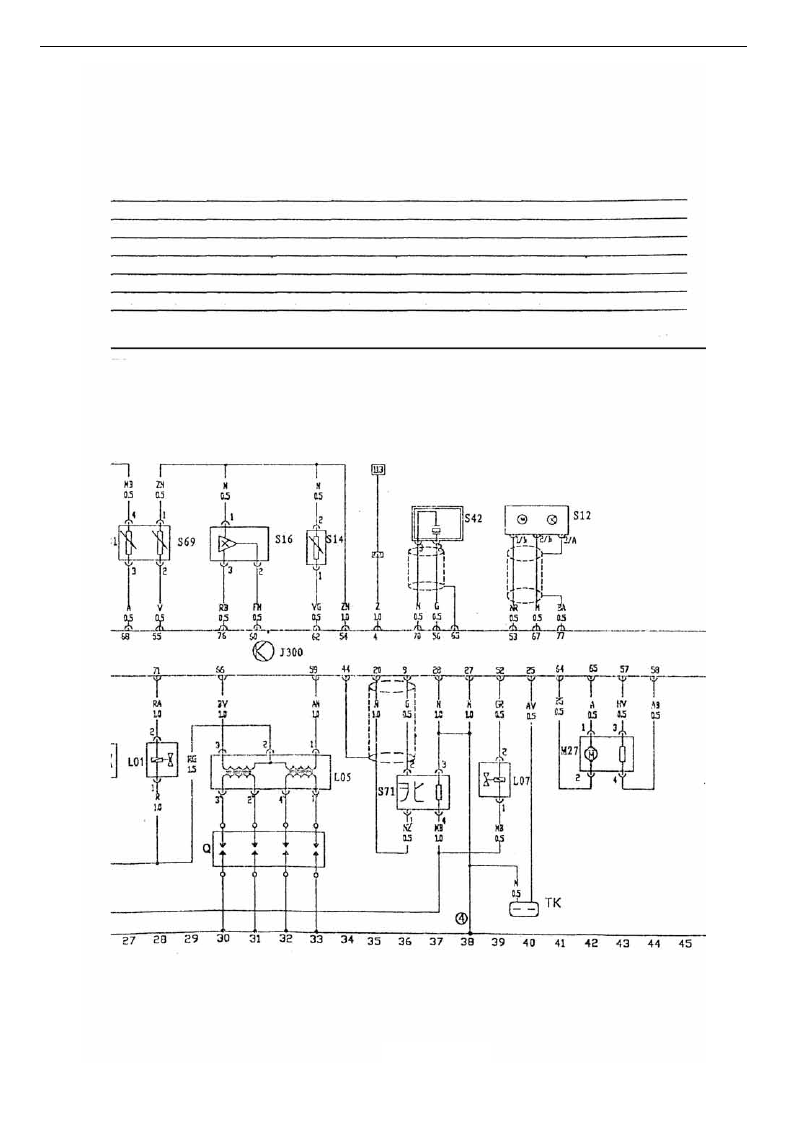

J300   MPI Controller Unit
S81    Air Intake Pressure Sensor
G69   Air Intake Temperature Sensor
JS14   Water Temperature Sensor
S42    Knock Sensor
S12    Crankshaft Position Sensor
L99    Power Relay
FS 35  System Fuse
FS 36    ECU Power Fuse
FS 37    Oxygen Sensor Fuse
A+    Battery Positive
L01-04  Fuel Injector
L05    Ignition Coil
Q            Spark Plug
S71    Oxygen Sensor
L07    Carbon Canister Solenoid
TK    Diagnostic Connector
M27   Idle Step Motor
G      Fuel Level Sensor
G6          Fuel Pump
○

4

     Ground on Engine

TSPI   Connector
TP    Connector
TD    Connector

Note: ECU CONNECTOR 1-(1-52 PIN)
    ECU CONNECTOR 2-(53-80

PIN)

1

－2b－



CIRCUIT





2

－2b－
