A11-2002                                                                                                                                              CIRCUIT MANUAL

16

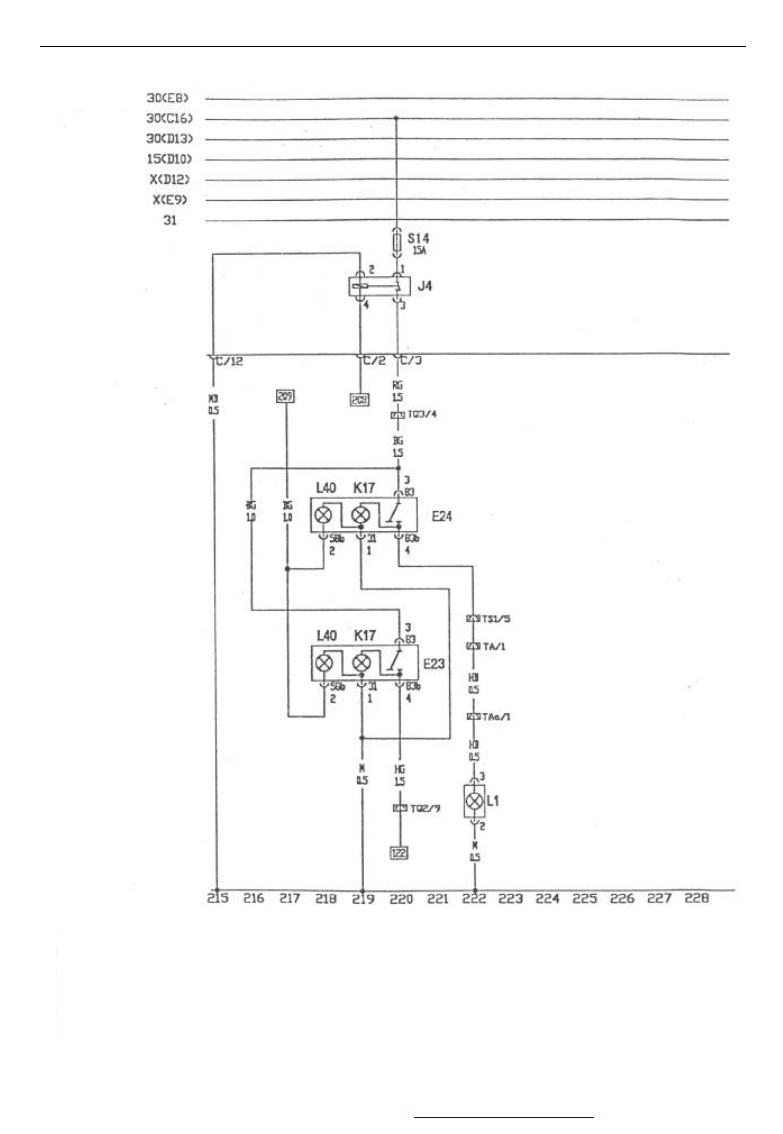

REAR FOG LAMP



B=WHITE

N=BLACK

R=RED

M=BROWN

V=GREEN

A=BLUE

H=GREY

Z=PURPLE

G=YELLOW

E23 Front Fog Lamp Switch                                                          T3 3 Holes Connector

J4 Fog Lamp Relay (in electrical box)









T3a 3 Holes Connector

K17 Rear Fog Lamp Indicator













T2 2 Holes Connector

L1 Rear Fog Lamp

















T1 Single Hole Connector

L40 Front & Rear Fog Lamp Switch Illumination Light

        T1a Single Hole Connector

S10 Fuse 15A                                  S14 Fuse 10A                          E24 Rear Fog Lamp Switch



PDF 文件使用 "pdfFactory Pro" 试用版本创建



















www.fineprint.com.cn

A11-2002                                                                                                                                                    CIRCUIT MANUAL

17

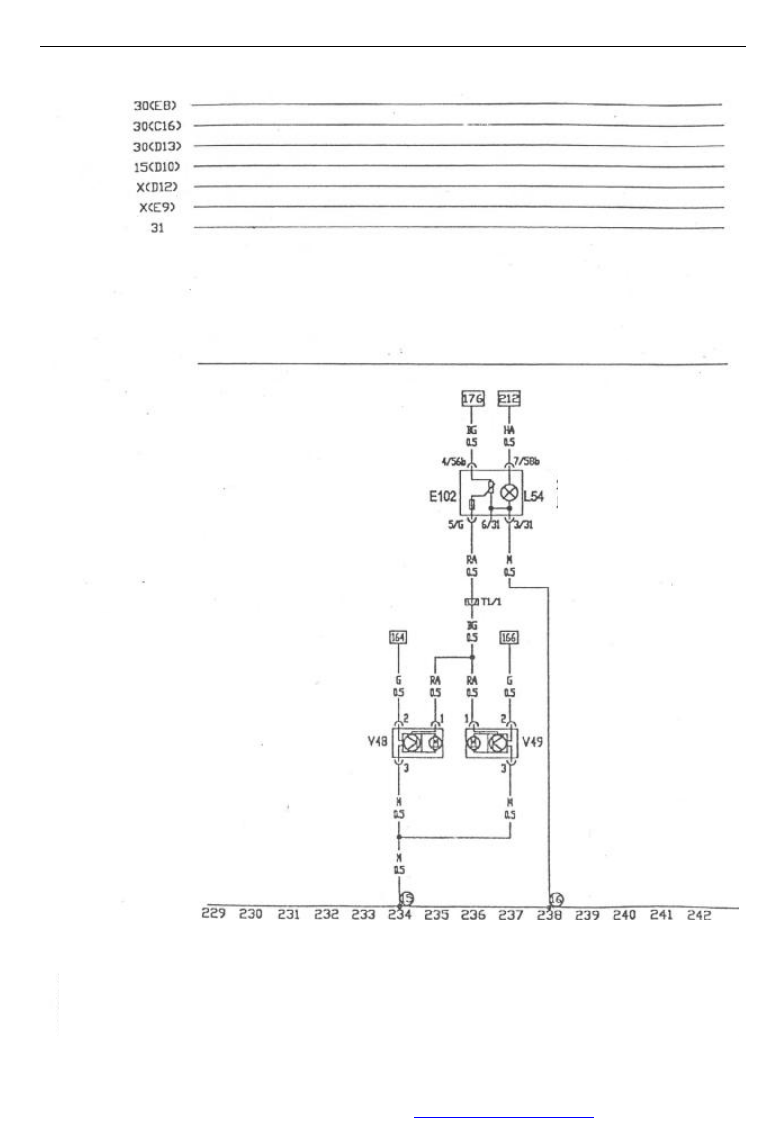

HEADLIGHT ADJUSTMENT



B=WHITE

N=BLACK

R=RED

M=BROWN

V=GREEN

A=BLUE

H=GREY

Z=PURPLE

G=YELLOW

E102 Headlight Height Adjustment Switch            (16) Ground, Located Beside Central Electrical Box

L54 Light Adjustment Illumination Light              (15) Ground, at headlight

V48 Left Front Headlight Adjustment Motor          T1 Single Hole Connector

V49 Right Front Headlight Adjustment Motor

Light Adjust

Illumination Light

PDF 文件使用 "pdfFactory Pro" 试用版本创建



















www.fineprint.com.cn

A11-2002                                                                                                                                              CIRCUIT MANUAL

18

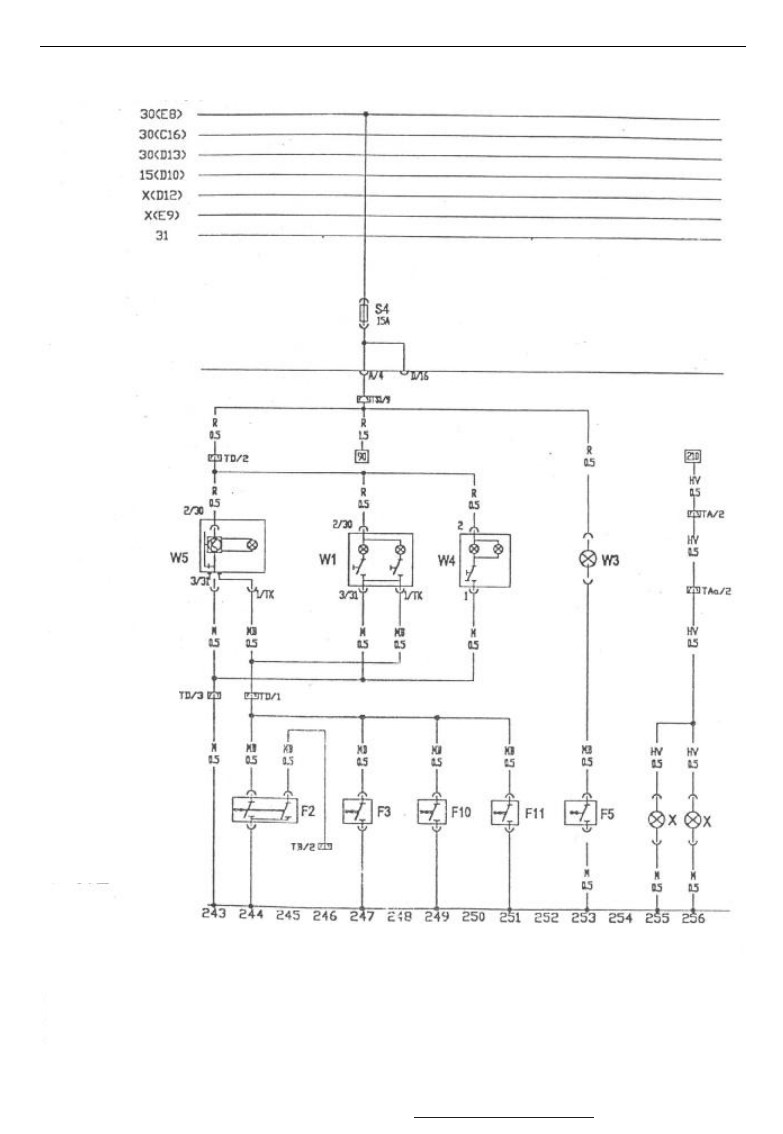

INTERIOR FRONT AND REAR LIGHT, LUGGAGE COMPARTMENT LIGHT, SUN VISOR LIGHT,
LICENSE PLATE LAMP, DOOR TOUCH SWITCH



B=WHITE

N=BLACK

R=RED

M=BROWN

V=GREEN

A=BLUE

H=GREY

Z=PURPLE

G=YELLOW

F2 Left Front Door Touch Switch





          TAa 2 Holes Connector, on left side of luggage compartment

F3 Right Front Door Touch Switch                                      W1 Interior Rear Ceiling Lamp

F5 Luggage Compartment Illumination Light Switch          W3 Luggage Compartment Light

F10 Left Rear Door Touch Switch                                        W4 Sun Visor Light

F11 Right Rear Door Touch Switch                                      W5 Interior Front Ceiling Lamp With Delay Close

T8 2 Holes Connector              TD 4 Holes Connector          X License Plate Lamp





PDF 文件使用 "pdfFactory Pro" 试用版本创建



















www.fineprint.com.cn

A11-2002                                                                                                                                                    CIRCUIT MANUAL

19

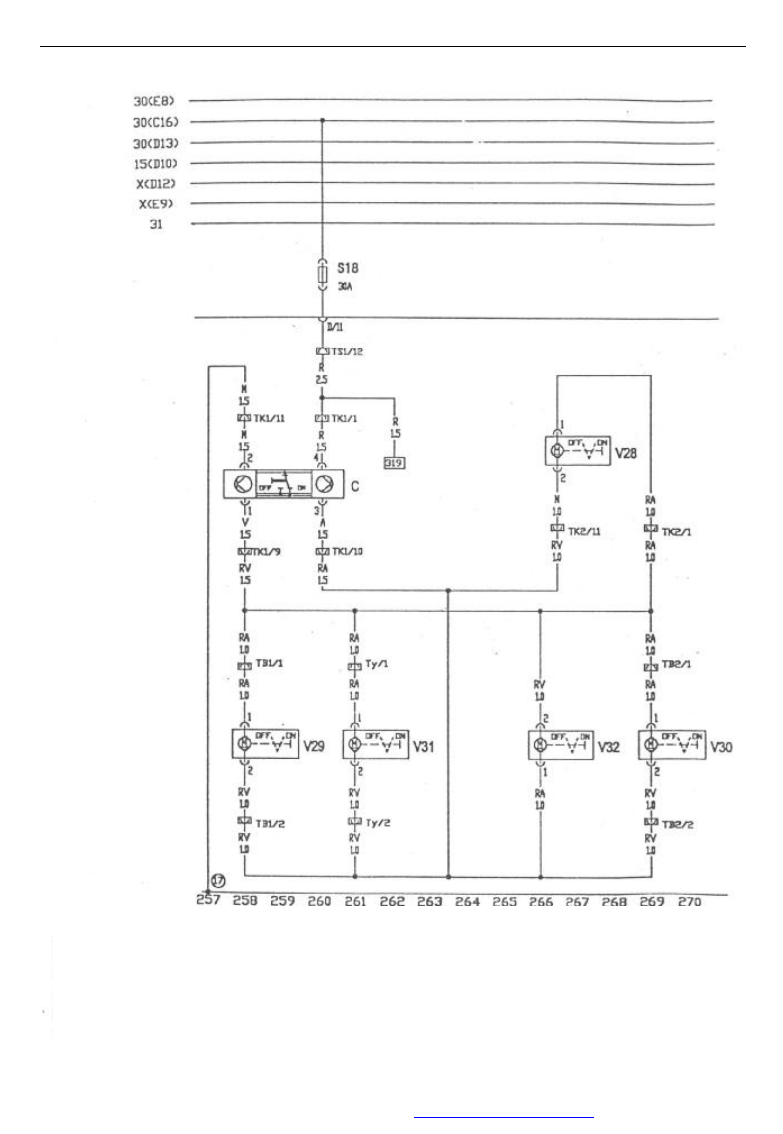

CENTRAL LOCKING



B=WHITE

N=BLACK

R=RED

M=BROWN

V=GREEN

A=BLUE

H=GREY

Z=PURPLE

G=YELLOW

C    Central Locking Control Unit ( in left front door)      TB2 4 Holes Connector    (right B pillar side)

V28 Right Front Door Lock Control Motor                      TK1 12 Holes Connector    (left A pillar Side)

V29 Left Rear Door Lock Control Motor                          TK2 12 Holes Connector    (right A pillar Side)

V30 Right Rear Door Lock Control Motor                        Ty 2 Holes Connector (Left C pillar side)

V31 Luggage Compartment Lock Control Motor          (17) Ground Point Beside Central Electrical Box

V32 Fuel Tank Door Control Motor                                TB1 4 Holes Connector    (left B pillar side)
