Chery A11. Manual - part 120







Wiring

diagram





Key words

1.ECU anti-theft device

13.coolant temperature sensor

2.knock sensor

14.coolant temperature meter

3.ignition coil

15.coolant overheat indicator

4. fuel pump

16.idle step motor

5.fuel injector

17.Top Dead Center/speed sensor

6.oxygen sensor

18.A/C

7.carbon canister solenoid

19.Fan relay (first stage speed)

8.ignition switch

20.Fan relay(second  stage speed)

9.System failure warning indicator

21.diagnostic socket

10. speedometer

22.relay

11.air pressure/temperature sensor

22.relay

12 throttle position sensor

23.battery





Diagnostic Socket

Vehicle is equipped with lots of ECU self-diagnostic functions; therefore a single

16-pin connector (called EOBO type connector) is used for performing self-diagnostic.

Connect diagnostic socket and tester with an appropriate adapter. Select specified diagnostic

cable upon used ECU.



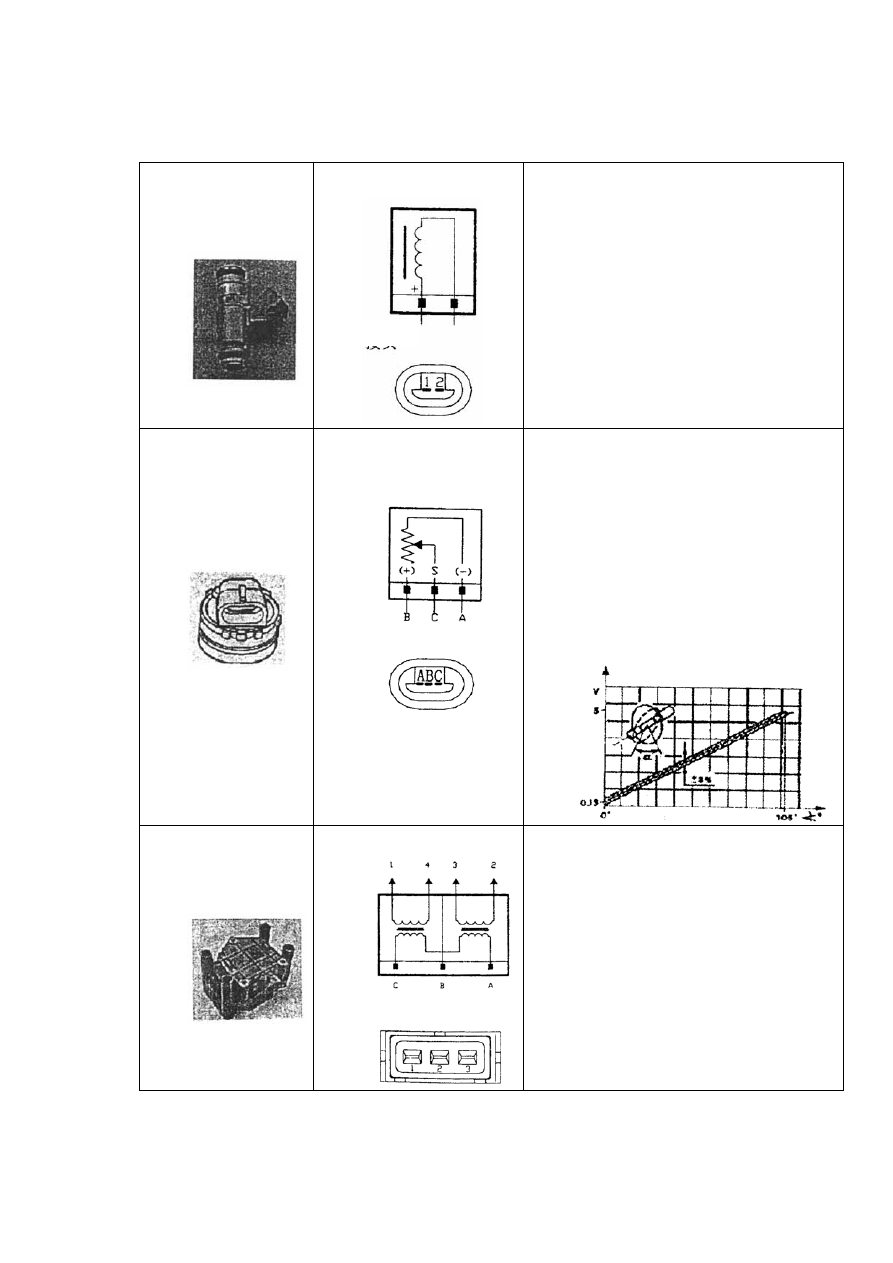

Appendix 2:Electrical Components Specification



Part : Electrical

fuel injector

Code:IWP116



Internal expanded view



Specification:



Fuel injector shape, single hole

Operating temperature:-30℃~+110℃

Nominal resistance:13.8~15.2Ω10%(at

20℃)

voltage:12V

fuel injection pressure:3.5bar

Part : Throttle

valve position

sensor

(irreplaceable)

code:IPF2C



Internal expanded view





A=Negative

B=Power supply (+5V)

  C=signal

Specification:

Effective electric power angle:90°±2

Mechanical angle:105°±4°

Full mechanical travel:110°±8°

Temperature operating range:-30℃~

+125℃

Resistance between A and B =1200Ω

20%(at 23℃)

Part:Electric fuel

injector

Code:BQE02



Internal expanded view

Specification:

Primary coil resistance (A-B or C-B)

0.4Ω±10%(at 23°±5°)

HTtap secondary coil resistance (1—4

cylinder or 2—3  cylinder);

4900Ω10%(at 23°±5°)

Connector

Connect

or

Connect





A11-2002                                                                                                                                                    CIRCUIT MANUAL










ET VEHICLE CIRCUIT MANUAL

(2002 VERSION)











Note:  The  differences  between  ET  VEHICLE  CIRCUIT  MANUAL  and

previous  part  are  in  pages  No.  1,  2,  14,  15  and  an  added  page  No.23

Automatic Transmission Gear.
