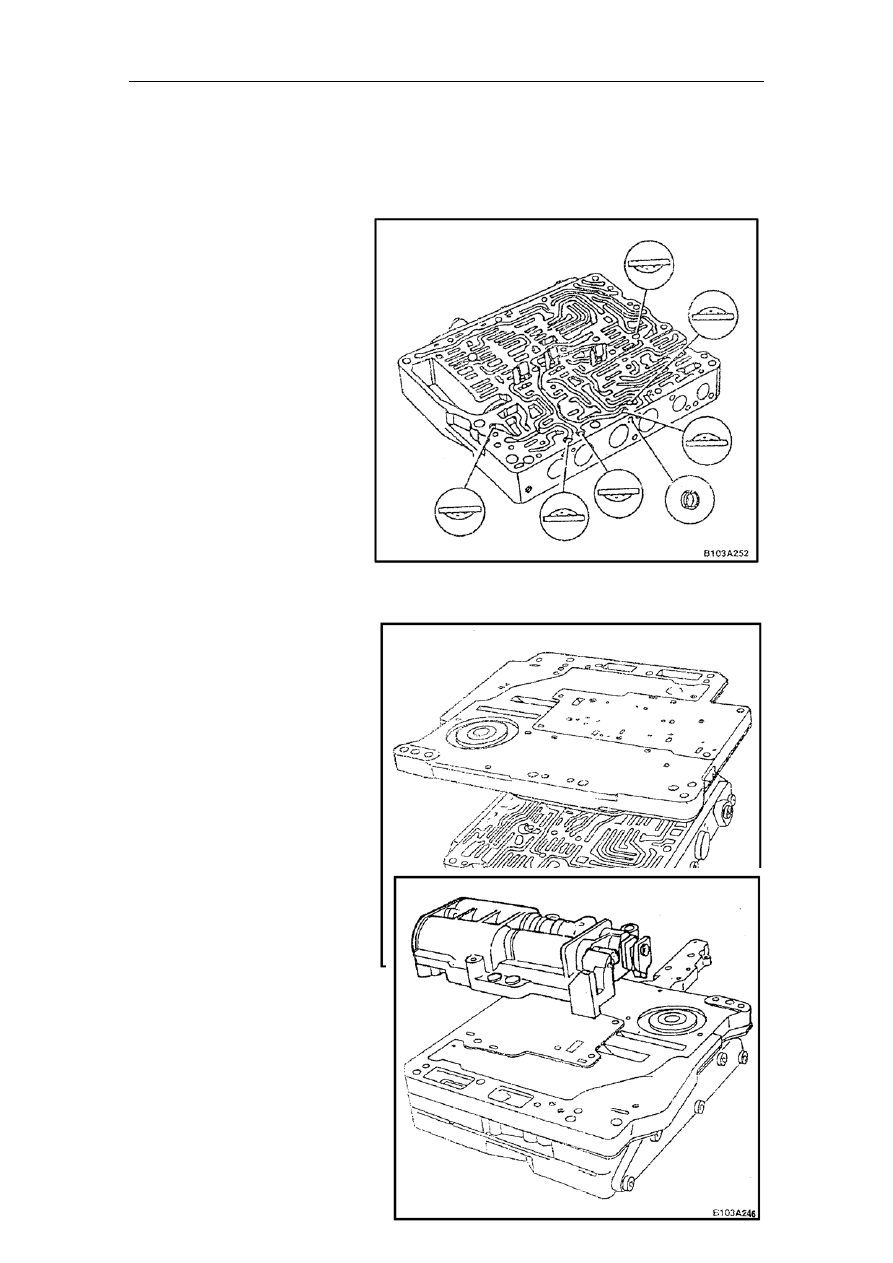

12. Take off the oil circuit board

together with the top baffle

from the middle valve plate.

Turn over the oil circuit board

and top baffle. Put them on the

worktable.




. Take out the vent valve ball,

lock piece and throttle metal

tab from the middle valve

plate;














13

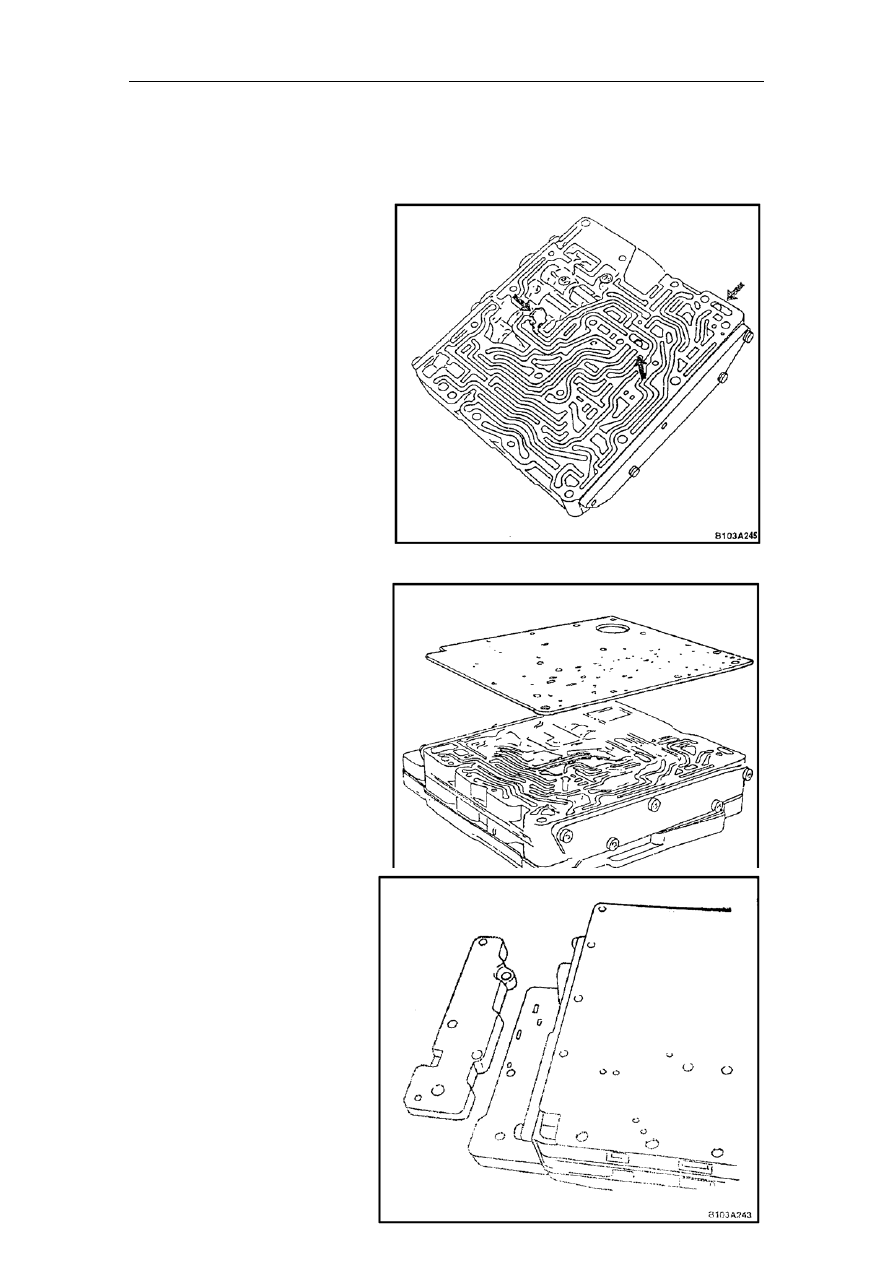

14. Separate the top baffle from the

oil circuit board;










127

CHERY AUTOMOBILE CO., LTD                   Automatic Transmission Fault Diagnosis Manual







Take off

15.

the throttle metal tab,

lock pin and valve ball from

the oil circuit board;








ssembly procedure:

ote:

 Ensure that each throttle

etal tab is installed to its correct

sition.

    Install lock pin, valve ball and

throttle metal tab to their

correct positions on the oil

circuit board.

 the oil























A

N

m

po

1.





2.  Put the top baffle on

circuit board;








128

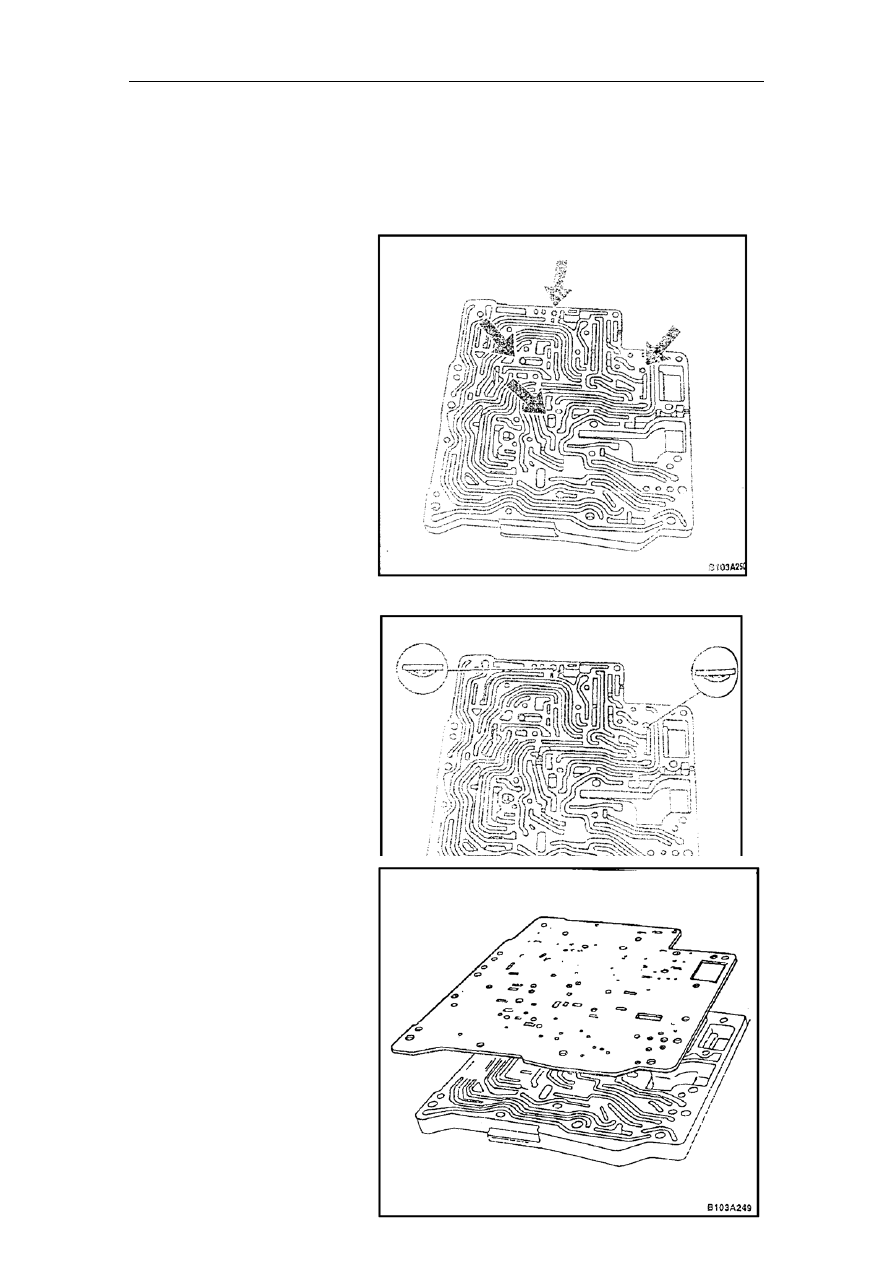

CHERY AUTOMOBILE CO., LTD                   Automatic Transmission Fault Diagnosis Manual







  Install the vent valve ball,

lock piece and throttle metal

tab on top side of the main

valve plate;



    Turn over the top baffle and

oil circuit board together and

put them on the main valve

plate;



 Install the lock piece on

clutch A and clutch D’s

control valve plate;

  Install the control valve plate

for clutch A and brake D on

the main valve plate;

3.















4.








5.

6.







129

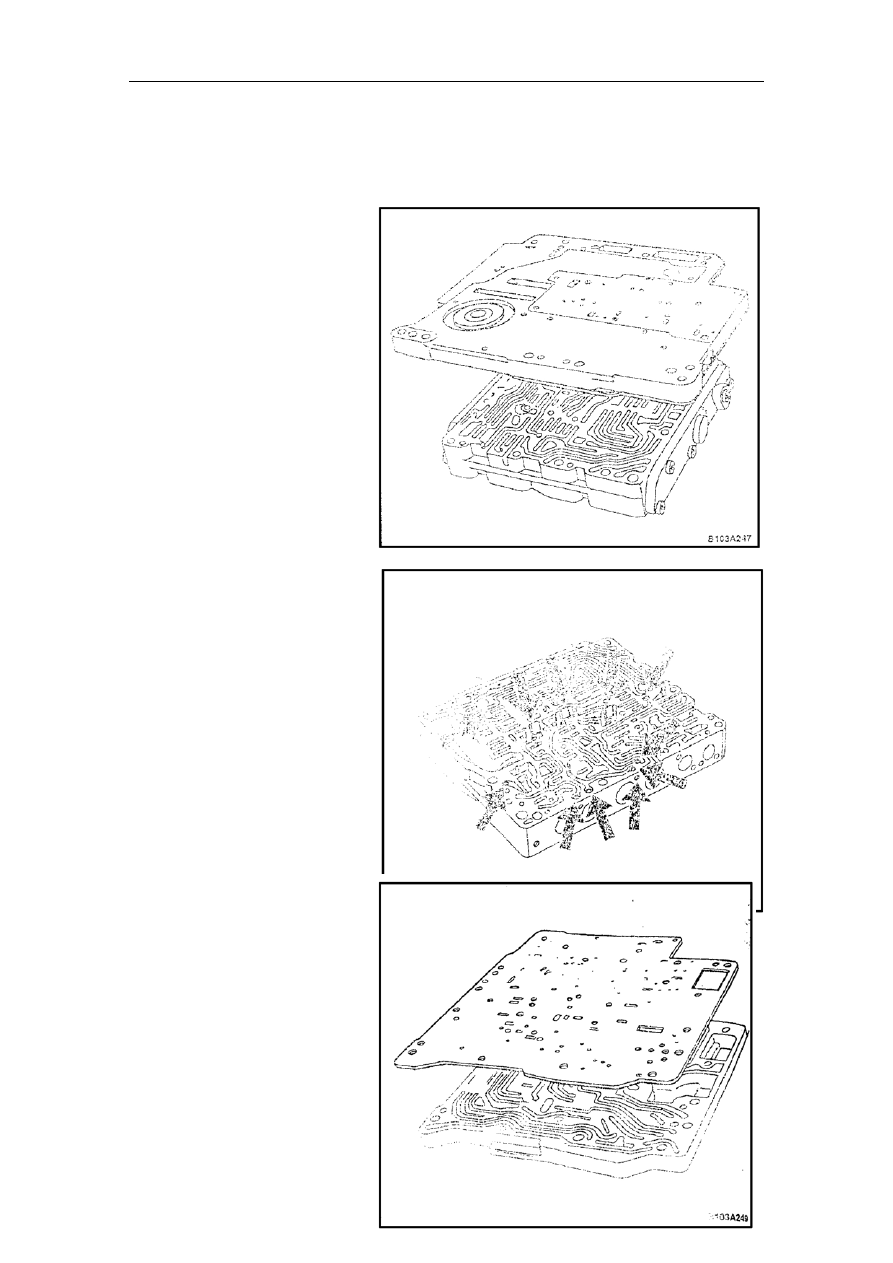

CHERY AUTOMOBILE CO., LTD                   Automatic Transmission Fault Diagnosis Manual





    Turn over the main valve plate;

  Install the shift valve ball and

throttle metal tab on bottom side

of the main valve plate;



    Install the bottom baffle;



. Install the bottom valve cover

and fix it with bolts; tightening

torque: 8Nm





7.

8.













9.











10
