The manual of 4HP14 A/T removing & installing                                                                CHERY AUTOMOBILE CO., LTD

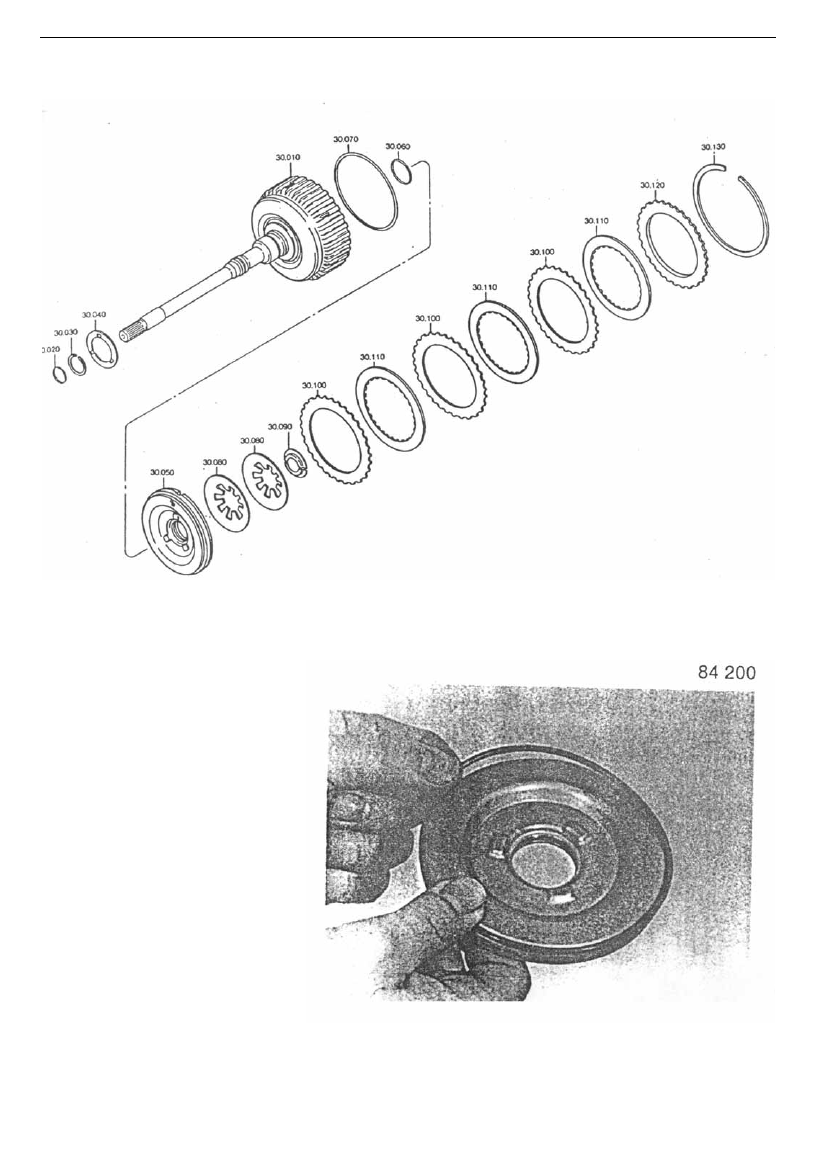

3.6、Installing input shaft and clutch E assembly











After applying lubricant or petrolatum

to O ring, install it into piston E 30

050.















-91-

The manual of 4HP14    A/T removing and installing                                                        CHERY AUTOMOBILE CO., LTD

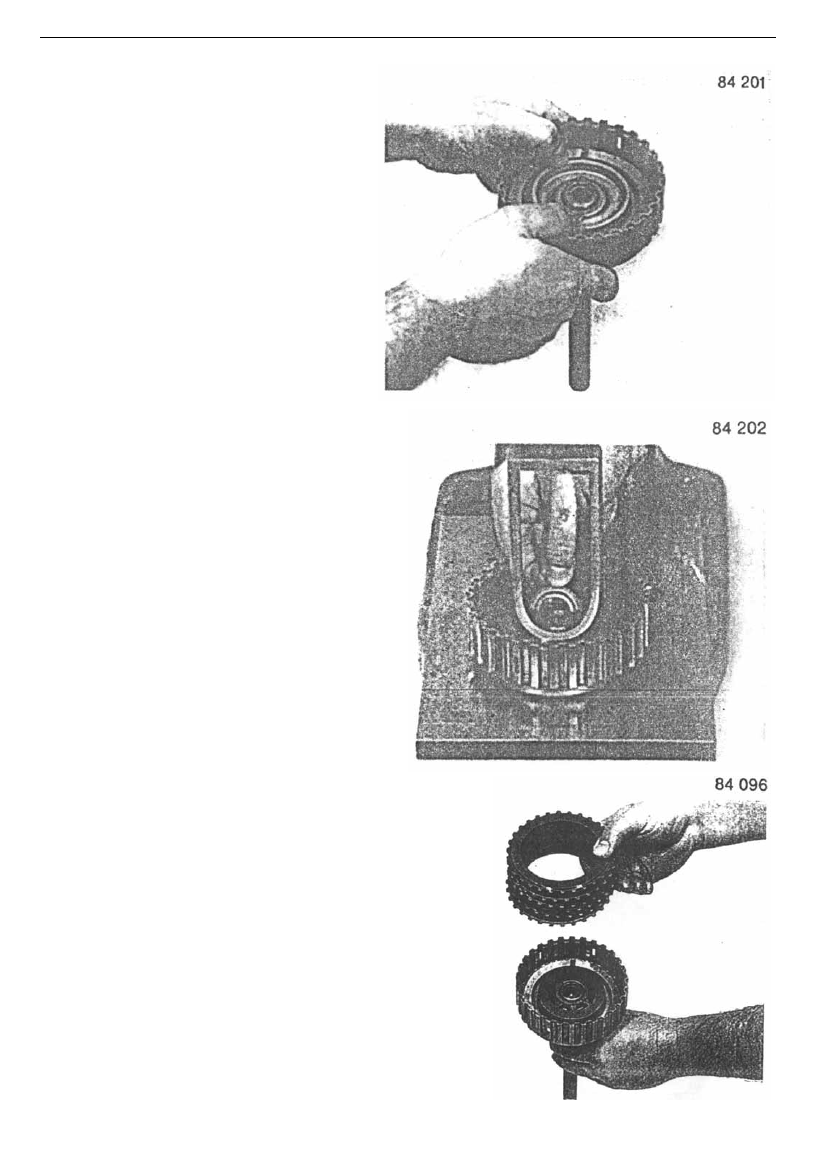

Press piston E into the cylinder body of engine

input shaft 30 010.



























Install two U washers 30 080 on the top of the

piston with installing tool 5×46 000 148, and fix

with snap ring 30 090.





















Install the whole clutch E assembly.

Install outer teeth steel sheet 30 100, and then

install inner teeth friction plate 30 110, and install

alternately.



-92-

The manual of 4HP14 A/T removing & installing                                                                CHERY AUTOMOBILE CO., LTD

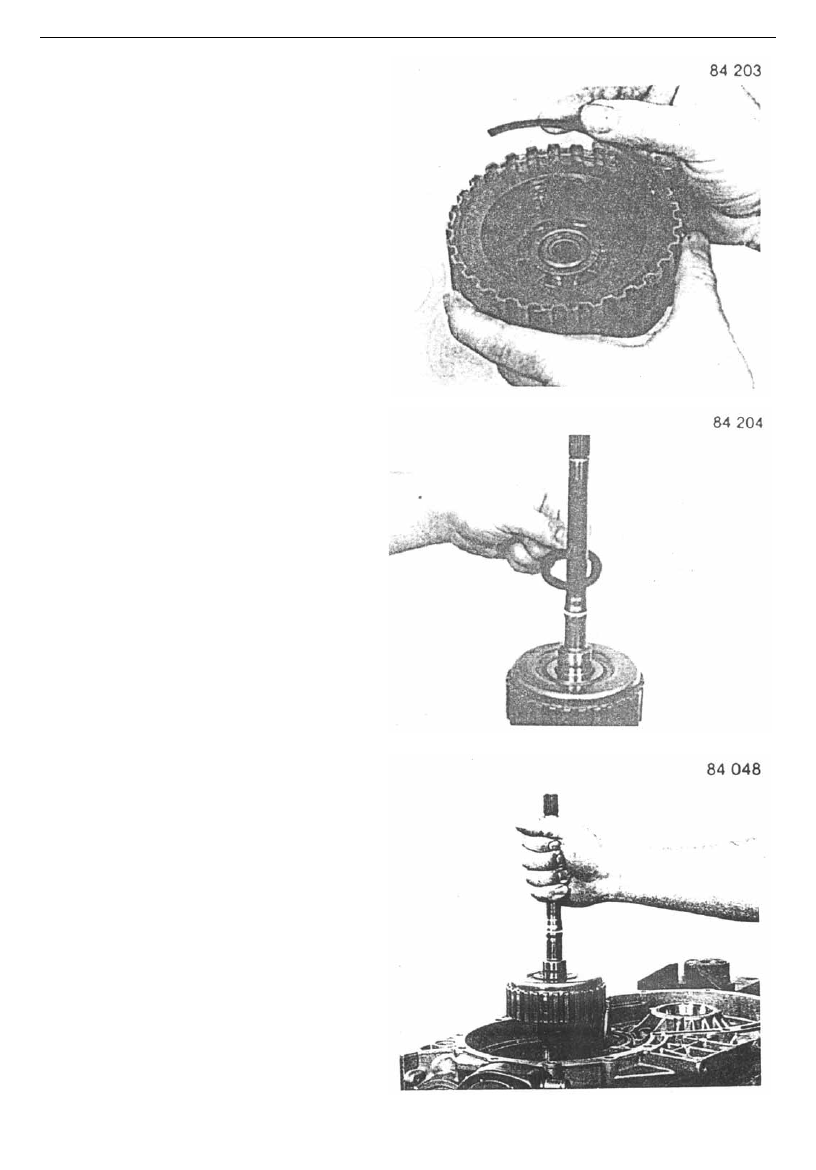

Install retainer ring 30 120 on the top of clutch

assembly.

If the group numbers of the clutch inner friction

plate and sheet steel is changed, the outer diameter

of the retainer ring shall be changed accordingly.

Install snap ring 30 130.























Install washer 30 020 and 30 030 into input shaft,

and make them interlocked.

Install thrust washer 30 040, and adjust its position.











Insert input shaft assembly into the housing.

Install correctly, engage gear ring with sun gear

shaft.







-93-

The manual of 4HP14    A/T removing and installing                                                        CHERY AUTOMOBILE CO., LTD

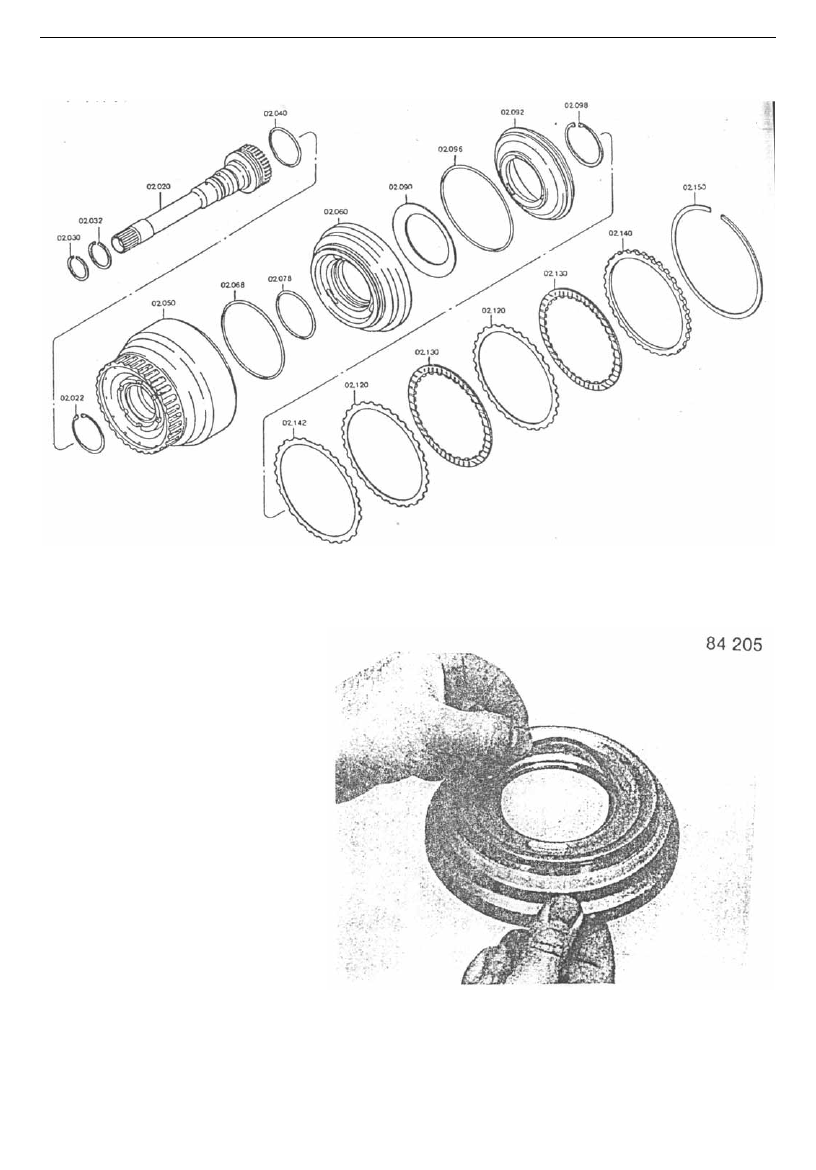

3.7、Assembling clutch A assembly















Install 2 O-ring 02 068 and on piston and

apply lubricant to piston.
