Chery A series. Manual - part 6

ENGINE



LOCATION INDEX … … … … … … … … … … … … … … … … … … …………B-3

MECHANICAL LOCATION INDEX  … … … … … … … … … … … … ……B-3



ENGINE TIMING… … … … … … … … … … … … … … … … … …… …… ……B-4

TOP AND BOTTOM TIMING GEAR COVER ASSEMBLY    …… … …… ……B-4

TIMING BELT REMOVAL   …… … …… … …… … …… … …… … …… …B-4

TIMING BELT INSTALLATION AND ALIGNMENT    … …… … …… … …… B-5

DRIVER BELT, TENSION PULLEY AND GENERATOR … …… … …… … …B-7

DETERMINATION OF ENGINE TIMING（TDC FOR CYLINDER 1）… …… …B-7

VALVE CLEARANCE … …… … …… … …… … …… … …… … …… … …… …B-9

VALVE MECHANISM COMPONENTS … …… … …… … … … … … … … …B-9

VALVE COVER AND GASKET… …… … …… … …… … …… … …… … …B-10

ROCKER MECHANISM … …… … …… … …… … …… … … … …… …B-11

HYDRAULIC TAPPET … …… … …… … …… … …… … …… … …… … …B-12

VALVE, VALVE SPRING AND OIL SEAL ASSEMBLY OF THE VALVE … …B-13

COMPRESSION PRESSURE … … …… … …… … …… … …… … …… … ……B-17

COMPRESSION INSPECTION … …… … …… … …… … …… … …… … …B-17

CYLINDER HEAD GASKET … … …… … …… … …… … …… … …… … …… B-19

CYLINDER HEAD GASKET REPLACEMENT … …… … …… … …… … …B-19

FRONT OIL SEAL … … …… … …… … …… … …… … …… … …… … …… …B-21

CRANKSHAFT PULLEY … …… … …… … …… … …… … …… … …… … B-21

CRANKSHAFT GEAR … … … … …… … …… … …… … …… … …… … …B-22

FRONT OIL SEAL REPLACEMENT … … …… … …… … …… … …… … …B-22

REAR OIL SEAL … … …… … …… … …… … …… … …… … … … …… …B-23

FLY WHEEL REMOVAL AND INSTALLATION … … … … … … … … … …B-23

B-1

REAR OIL SEAL REPLACEMENT … …… … …… … …… … …… … …… …B-23



CAMSHAFT … … …… … …… … …… … …… … …… … …… … …… … …… B-25

CAMSHAFT GEAR … …… … …… … …… … …… … …… … …… … … …B-25

CAMSHAFT AND CAMSHAFT THRUST SPACER … …… … …… … …… …B-25

SIZE OF CAMSHAFT JOURNAL AND HOLE OF THE CYLINDER HEAD … B-27



CRANKSHAFT … … …… … …… … …… … …… … …… … …… … …… … …B-28

CRANKSHAFT, CRANKSHAFT THRUST SPACER，

BEARING SHELL AND MAIN BEARING CAP … … … … … … …… … … …B-28

PISTON AND CONNECTING ROD ASSEMBLY … … …… … …… … …… …B-33

PISTON REMOVAL, MEASURE AND INSTALLATION … …… … …… … …B-33

INSTALLATION OF THE PISTON AND CONNECTING ROD ASSEMBLY … B-38

















































B-2

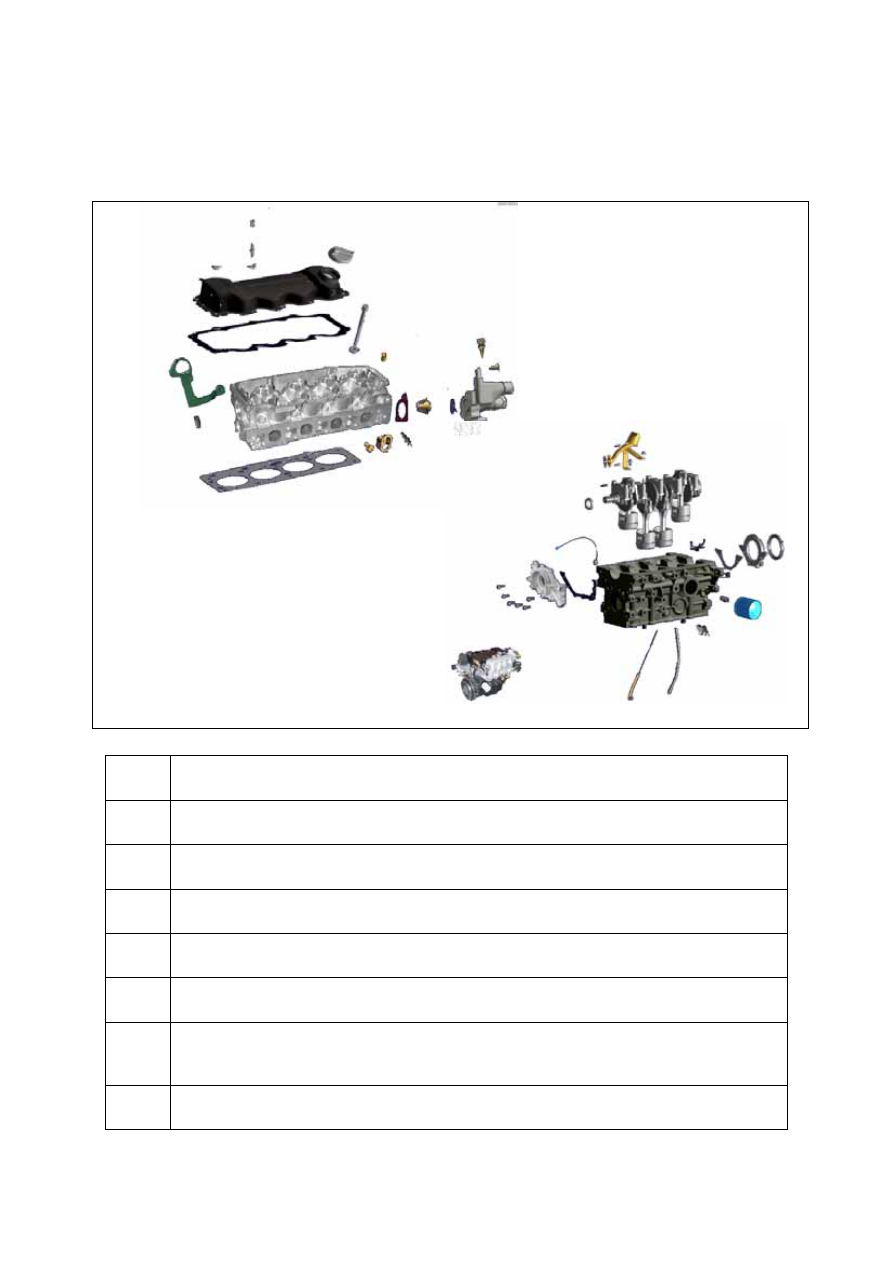

LOCATION INDEX

  MECHANICAL LOCATION INDEX































1

TIMING BELT

(SEE B-4 ENGINE TIMING)

2

VALVE MECHANISM COMPONENTS

(SEE B-9 VALVE CLEARANCE)

3

CYLINDER HEAD GASKET

(SEE B-19 CYLINDER HEAD GASKET REPLACEMENT)

4

FRONT OIL SEAL

(SEE B-21 FRONT OIL SEAL REPLACEMENT)

5

REAR OIL SEAL

(SEE B-23 REAR OIL SEAL REPLACEMENT)

6

CAMSHAFT

(SEE B-25 CAMSHAFT)

7

CRANKSHAFT

(SEE B-28 CRANKSHAFT, CRANKSHAFT THRUST SPACER, BEARING SHELL AND
MAIN BEARING CAP)

8

PISTON AND CONNECTING ROD

(SEE B-33 PISTON AND CONNECTING ROD ASSEMBLY)

B-3



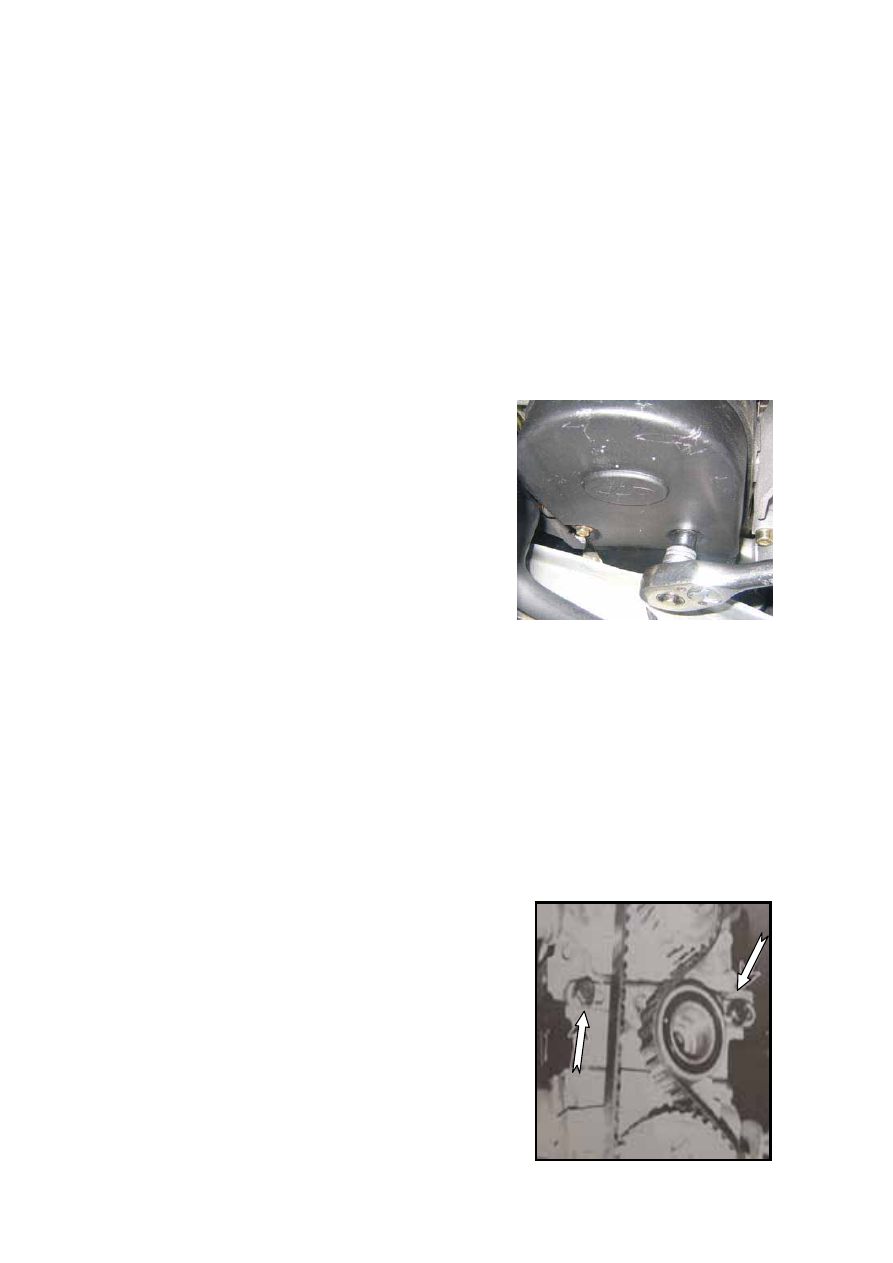

TOP AND BOTTOM TIMING GEAR
COVER ASSEMBLY

Removal

Loosen and unscrew two bolts of the top timing
gear cover assembly.

Remove the top timing gear cover and



gasket

assembly.

Remove the gasket from the top timing gear
cover.

Remove the crank pulley.

Loosen and unscrew the two bolts on the timing
gear cover.

Remove the timing gear cover and gasket
assembly.

Remove the gasket from the bottom timing gear
cover.



Installation

Clean the bottom timing gear cover and fix the
new gasket on the bottom timing gear cover with
glue. Install the bottom timing gear cover and
gasket assembly on the crank shaft, screw in two
bolts by hands and tighten them for a moment of
9.0~11N.m.

Clean the top timing gear cover and fix the new
gasket on the top timing gear cover with glue. Fix
the top timing gear cover and gasket assembly on
the cylinder head with two bolts for a tightening
moment of 9~11N.m.









TIMING BELT REMOVAL


Rotate the crank shaft to the compression TDC
on the first cylinder. Loosen the two bolts on the
tension pulley (as indicated by the arrows in the
figure) and push the tension pulley towards one
side by a large-size screwdriver to release the
belt tension.





ENGINE TIMING



B-4
