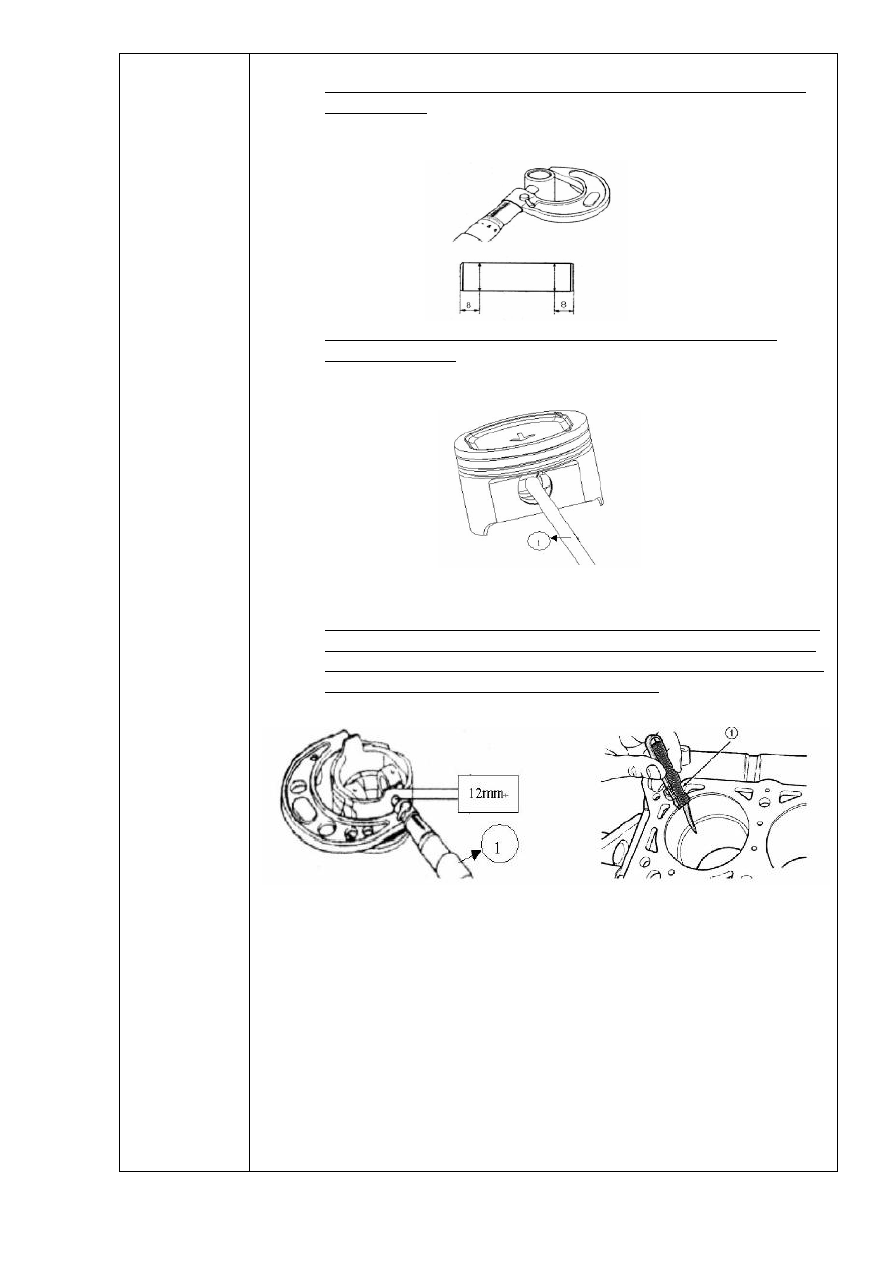

3.1 Произведите замер диаметра поршневого пальца при помощи

микрометра.

См. приложение «Техническая информация по двигателям 481 и 484»)










3.2  Произведите замер диаметра отверстия для поршневого

пальца в поршне.

См. приложение «Техническая информация по двигателям 481 и 484»)













4.  Проверьте зазор между поршнем и стенками цилиндра.


4.1 Произведите замер диаметра поршня в т.ч. и в точке, которая

находится на 12 мм. ниже юбки поршня, а также внутреннего
диаметра цилиндра. В случае превышения допустимых значений
– произведите замену дефектных деталей.

 См. приложение «Техническая информация по двигателям 481 и 484»)











Примечание: После замены поршней или блока цилиндров – произведите
замер зазора между стенками цилиндров и поршнями.


       5. Произведите замер зазора между поршневым пальцем и верхней
головкой шатуна. Если зазор увеличен – необходимо заменить шатун.
См. приложение «Техническая информация по двигателям 481 и 484»)






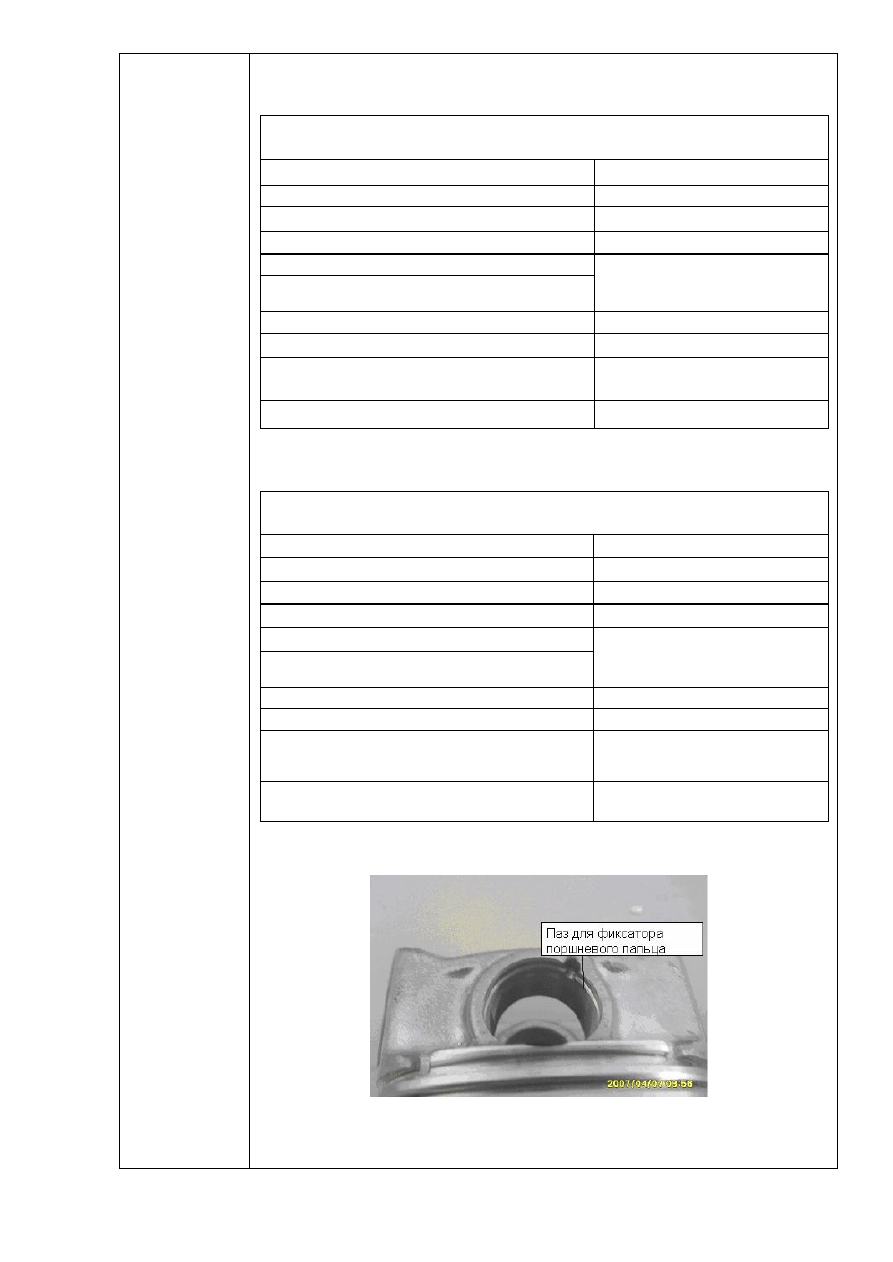

Приложение: Техническая информация по двигателям 481 и 484.


Данные проверки двигателя



481



Наименование



Контрольное значение



Осевой зазор коленчатого вала



0.07-0.265 мм



Толщина полукольца

2.4 (0+0.05) мм



Диаметр поршневого пальца



20.995-21.000мм



Диаметр отверстия для поршневого пальца в поршне



21.004-21.010мм



Зазор между поршневым пальцем и отверстием

поршневого пальца



0.004-0.015мм



Диаметр цилиндра



81.005 + 0.005 мм



Диаметр поршня



80.955 - 0.009 мм



Контрольное значение зазора между поршнем и

стенкой цилиндров



0.032-0.064мм

 0.02±0.005



Диаметр верхней головки шатуна



21.012-21.020мм







Данные проверки двигателя 484

Наименование



Контрольное значение



Осевой зазор коленчатого вала



0.07-0.265 мм



Толщина полукольца



2.4 (0+0.05) мм



Диаметр поршневого пальца



20.995-21.000мм



Диаметр отверстия для поршневого пальца в поршне



21.004-21.010мм



Зазор между поршневым пальцем и отверстием

поршневого пальца



0.004 - 0.015мм



Диаметр цилиндра



83.505 + 0.005 мм



Диаметр поршня



                     83.46 - 0.009 мм



Контрольное значение зазора между поршнем и

стенкой цилиндров



0.031-0.059мм

 0.02±0.005 мм



Диаметр верхней головки шатуна



21.012-21.020мм



Приложение:

Поршень с пазом для фиксатора поршневого пальца.




















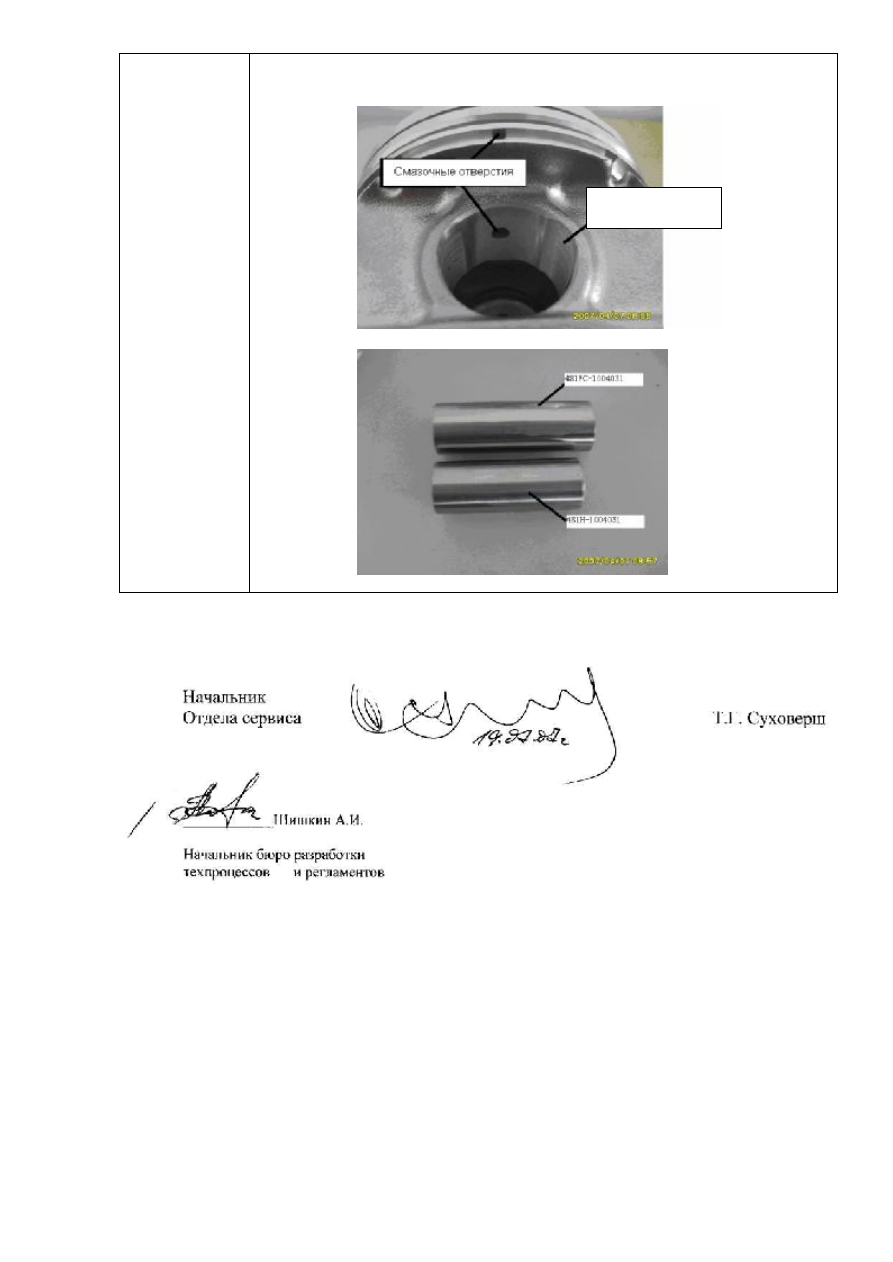

Поршень (без паза для фиксатора, со смазочными отверстиями)


































Начальник
Отдела сервиса















Т.Г. Суховерш






____________Шишкин А.И.






Начальник бюро разработки
техпроцессов   и регламентов





Смазываемая
поверхность




Согласовано:











Утверждаю:

Директор Департамента









Директор Департамента

Качества













Экспорта и реализации

_____________В.А. Филипас







продукции

«___»_________2007 г.









_______________К.В. Сидоренко

















«___»___________2007 г.





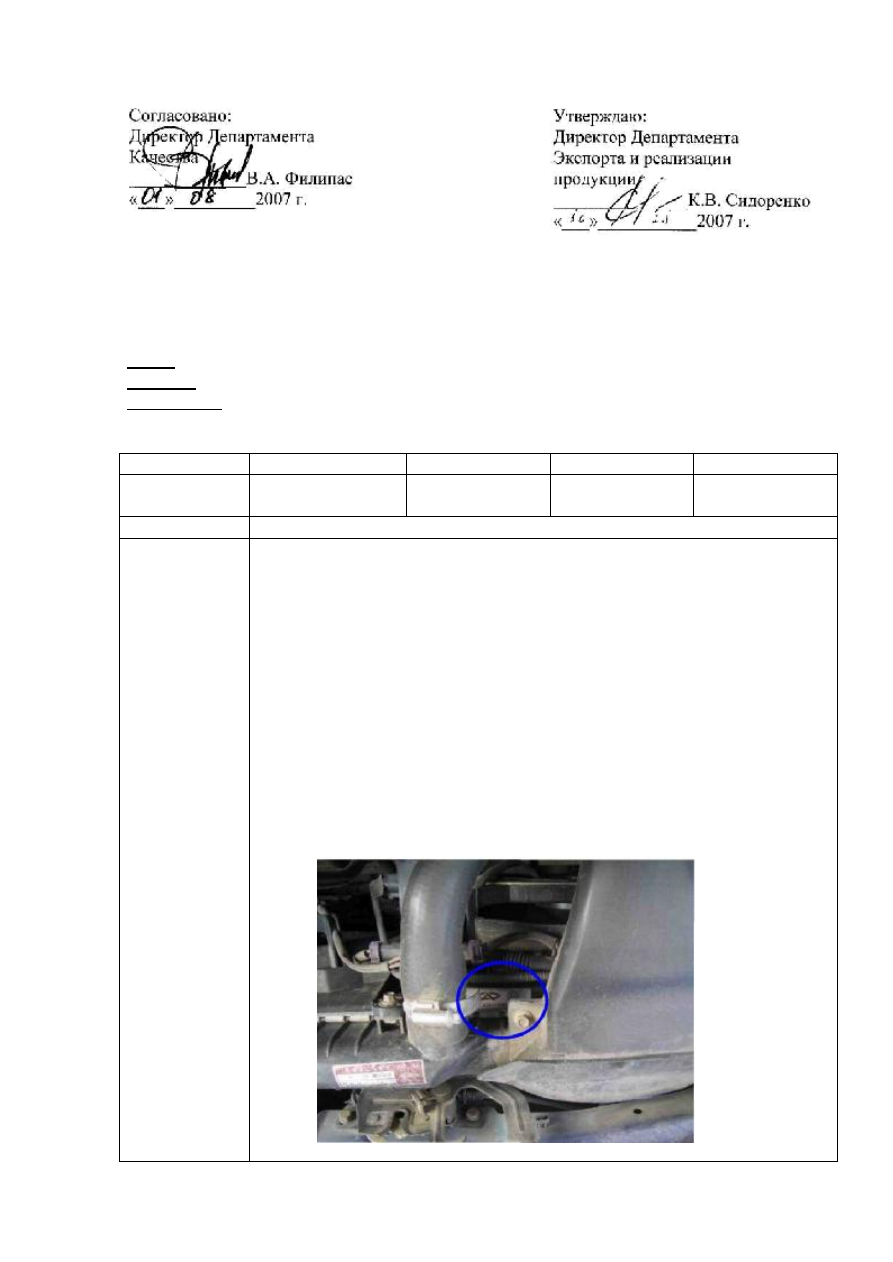

ИНФОРМАЦИОННЫЙ БЮЛЛЕТЕНЬ



Тема: Усовершенствование жгута проводов вентилятора
Модель: Автомобили «Chery» А21 «Elara» (см. приложение № 2)
Основание: Технический бюллетень «CHERY AUTOMOBILE CO.,LTD» № ТВ-Е0119 от
16.07.2007 г.


ЗАО ЗАЗ"

Номер бюллетеня

Дата выпуска

Лист

Листов

Отдел
сервиса

№75-163

06.08.2007г.

1

6

Причина

Замена жгута проводов вентилятора старого образца на новый

Процедура

замены



Для  автомобилей  «Chery»  А21  «Elara»  укомплектованными

вентиляторами  9FE  (код  поставщика  вентилятора  нанесен  на  верхнюю
крышку  электронного  вентилятора,  см.  Приложение  1),  замену  жгута
проводов  вентилятора  необходимо  производить  в  соответствии  с
процедурой, приведенной в Приложении 1.




Приложение 1:


Последовательность операций замены жгута проводов

1. 1. Маркировка вентилятора следующая:
