ГОСТ 3.1105-84

                    ЗАО "ЗАЗ" ОС

25480917







Лист

34



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.071

Технологическая инструкция по проведению предпродажной подготовки автомобиля CHERY(А 21)
















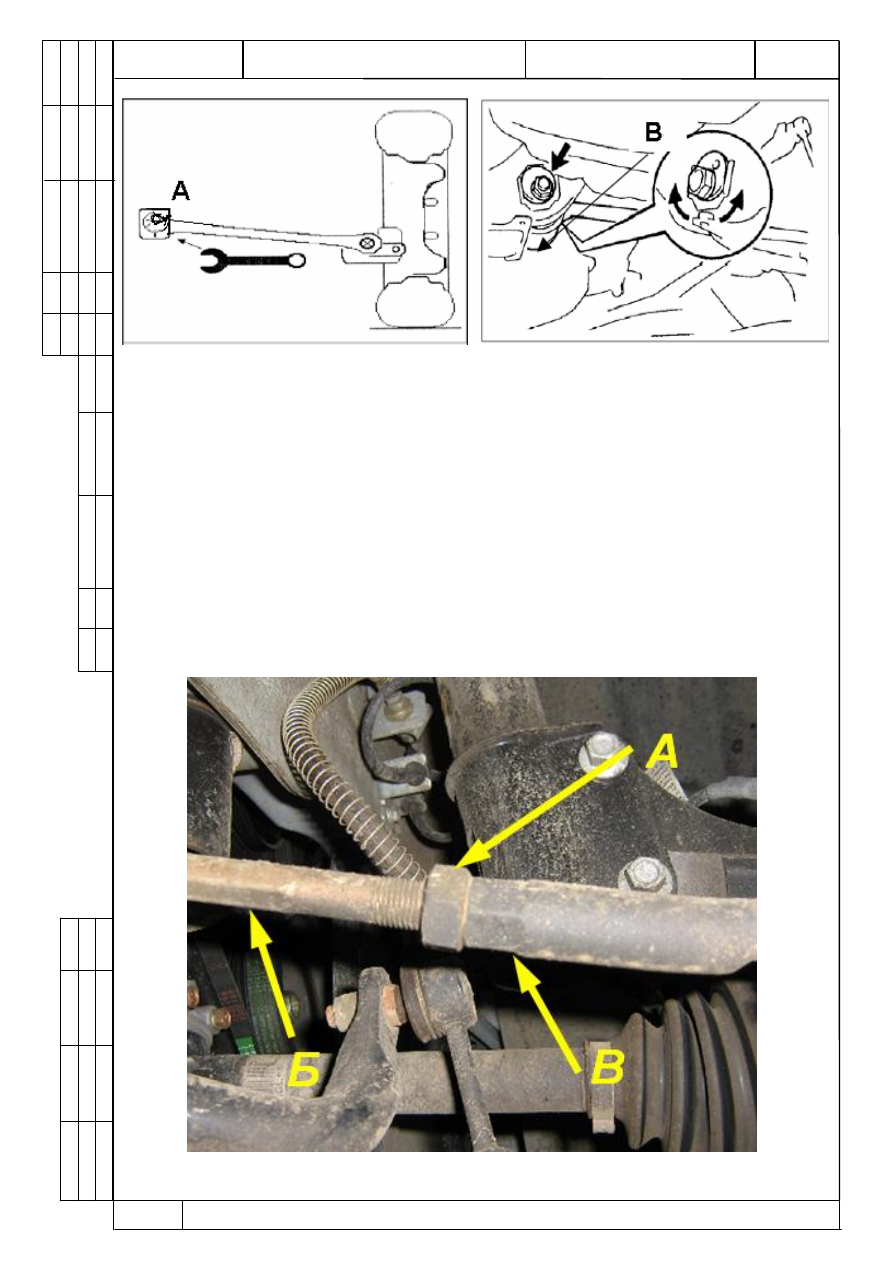

Рис. 37 Проверка схождения задних колес.



Проверку и регулировку углов установки передней оси следует проводить

в следующей последовательности:

- угол продольного наклона оси поворота  3°13' (±60') (обеспечивается кон-

струкцией);

- угол развала - 0° (±10') после сборки при нормальных условиях не требу-

ется регулировка угла развала передних колес.

- схождение 0°05' (±5') угол схождения регулируется вращением оси руле-

вой тяги (Б, рис.38), момент затяжки стопорной гайки (А, рис.38) S=22
(удерживая наконечник тяги (В, рис.38) S=19) Мкр=30 Нм.

Контролировать углы поворота управляемых колес:
- угол поворота внутреннего колеса  33°(±4°);
- угол поворота наружного колеса 41°(±4°).
























Рис. 38 Проверка схождения передних колес.

ГОСТ 3.1105-84

                    ЗАО "ЗАЗ" ОС

25480917







Лист

35



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.071

Технологическая инструкция по проведению предпродажной подготовки автомобиля CHERY(А 21)





12.

ПРОВЕРКА НАПРАВЛЕНИЯ СВЕТА ФАР.









Проверить направление света фар и при необходимости произвести ре-

гулировку.



Проверку и регулировку производить по прибору для регулировки све-

та фар.











Регулируются  фары  вращением  винтов  (см.  рис.  39),  которые  повора-

чивают  оптический  элемент  в  вертикальной  (поз.1)  и  горизонтальной

(поз.2) плоскостях.























Рис. 39 Винты регулировки блок-фары .



ГОСТ 3.1105-84

                    ЗАО "ЗАЗ" ОС

25480917







Лист

36



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.071

Технологическая инструкция по проведению предпродажной подготовки автомобиля CHERY(А 21)





13.

ДОРОЖНЫЙ ТЕСТ.



13.1. Проверить работу систем, приборов и механизмов автомобиля проб-

ным выездом 0,5 - 1,0км. Проверить работу приборов и контрольных инди-
каторов, расположенных на панели приборов (см. рис. 12,13,14,15).



13.2. Проверить работу стартера при запуске двигателя.

13.3. Проверить работоспособность электровентиляторов системы охлаж-

дения. При достижении максимальной рабочей температуры двигателя  элек-
тродвигатель  вентилятора  охлаждения  должен  включаться,  при  понижении
температуры – выключаться.



13.4  Проверить  чистоту  и  полноту  выключения  и  включения  сцепления.
Сцепление  должно  легко  выключаться  и  полностью  отсоединять  двига-
тель от трансмиссии.

13.5  Проверить отсутствие посторонних шумов и стуков при работе дви-

гателя, трансмиссии, подвески и тормозов.

Проверить методом дорожных испытаний работу:

ü  двигателя (на переходных режимах),
ü  полноту и чистоту переключения передач.
Посторонние  стуки  и  шумы,  вибрации,  увод  от  прямолинейной  траек-

тории  движения  не  допускаются.  При  необходимости  устранить  причины,
вызывающие указанные отклонения.



13.6  Проверить эффективность тормозов, свободный ход педалей тормо-

за и сцепления.

Эффективность  тормозов  проверять  на  стенде  или  пробным  выездом.

Свободный  ход  педали  тормоза  должен  быть  от  3  до  6  мм,  а  сцепления
5-15мм (линейка металлическая).









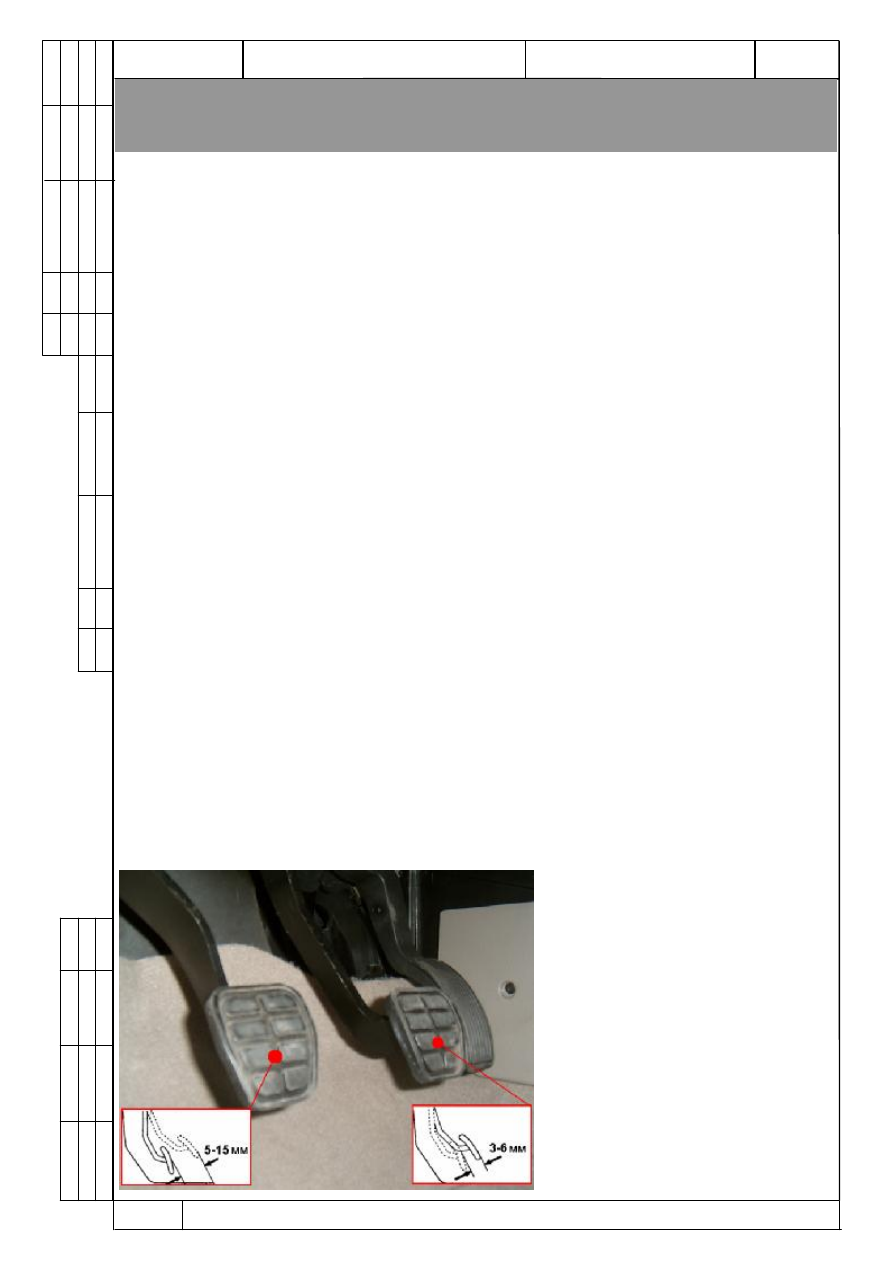

Рис.40  Проверка  свободного
хода  педалей  тормоза  и
сцепления.









ГОСТ 3.1105-84

                    ЗАО "ЗАЗ" ОС

25480917







Лист

37



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.071

Технологическая инструкция по проведению предпродажной подготовки автомобиля CHERY(А 21)



13.7 Проверить работоспособность вакуумного усилителя тормозов;

При неработающем двигателе нажать на педаль тормоза 5-6 раз, удер-

живая педаль в нажатом положении, запустить двигатель. При исправном

усилителе педаль после запуска двигателя должна "уйти вперед". Если пе-

даль  не  "уходит  вперед",  необходимо  проверить  крепление  наконечника,

состояние и крепление шланга разрежения вакуумного усилителя, при не-

обходимости затянуть наконечник и хомут крепления шланга.

13.8



Проверить работу стояночного тормоза;

Стояночный тормоз должен удерживает автомобиль на уклоне до 23 %

при перемещении рычага на 6–9 зубцов сектора.

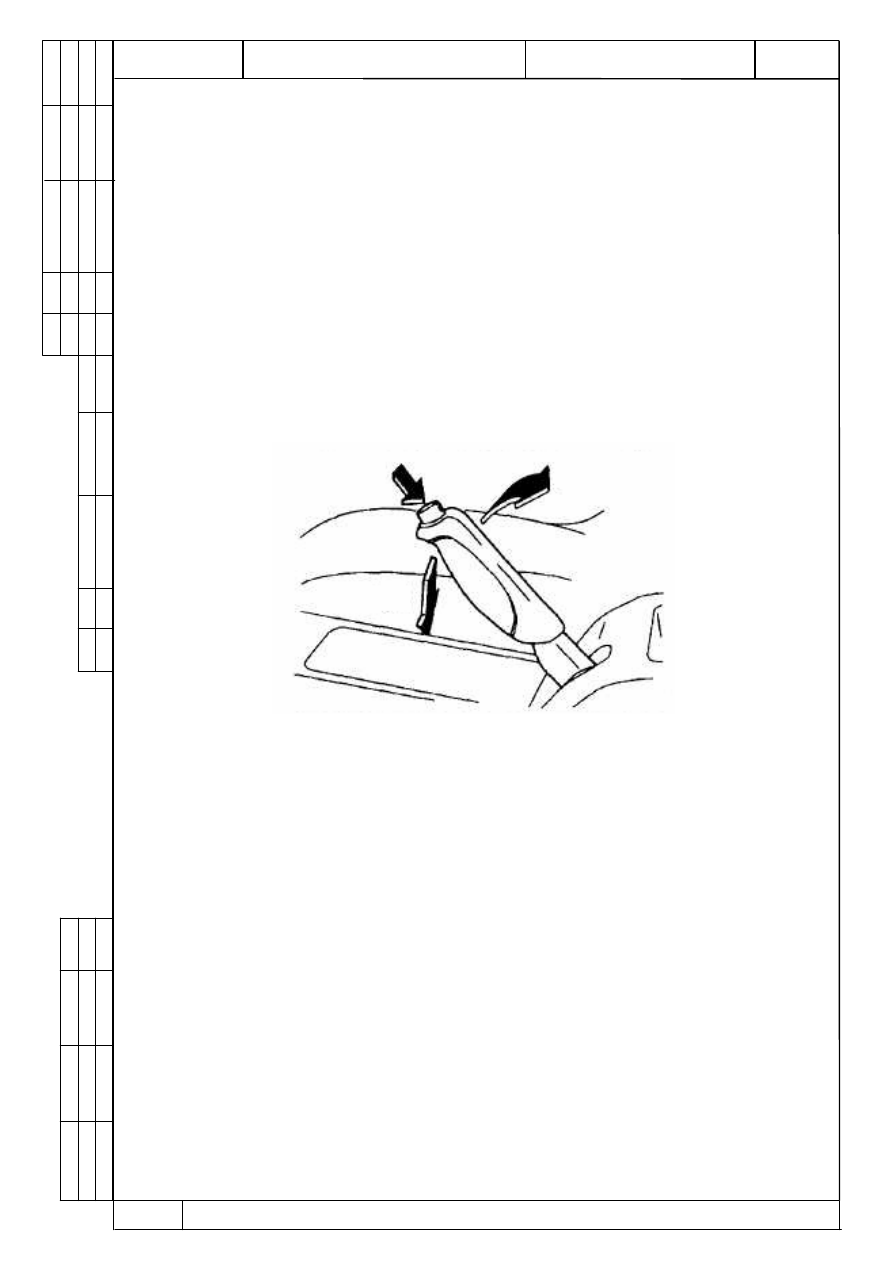

Рис.41 Привод стояночного тормоза:



При необходимости произвести регулировку.
