Технологическая инструкция по проведению регламентных работ автомобилей Чери Тигго.

Оборудование:

- Подъёмник 2-х стоечный (грузоподъемностью не менее 2-х тонн);
- Диагностический прибор Х-431 Launch;
- Стенд для регулировки углов установки колес;
- Пускозарядное устройство;
- Компрессор;
- Пылесос;
- Мойка высокого давления;
- Устройство регулировки света фар.

Приборы:

- Аккумуляторный пробник типа Э107;
- Ареометр типа АЭ-2 ГОСТ 18481-81;
- Термометр ГОСТ 28498-90;
- Трубка стеклянная диаметром 5-8 мм;
- Манометр шинный с пределами измерений 0…0,6 Мпа (0…6 кгс/см

Инструменты:

- Набор универсального слесарного инструмента;
- Динамометрические ключи;
- Комплект специального инструмента и приспособлений «Чери».

Мерительный инструмент:

- Штангенциркуль типа ШЦ-II-160-005 ГОСТ 166-80.

*Горюче-смазочные и эксплуатационные материалы применяе-

мые на автомобиле «Tiggo»:

- Бензин автомобильный А-95 неэтилированный по ДСТУ 4063-2001;
- Моторное масло для бензиновых двигателей с классом вязкости по
SAE 5W/40 и уровнем эксплуатационных свойств по API SJ;
-  Трансмиссионное  масло  с  классом  вязкости  по  SAE  75W/90  и  уровнем
эксплуатационных свойств по API GL-4;
- Тормозная жидкость DOT-4 ТУ У 6-05761264.046-96;
- Концентрат  охлаждающей  жидкости  BASF  Glysantin  G34-91  в  соотноше-
нии 1:1 с деминерализованной водой;
- Рабочая жидкость рулевого гидроусилителя  DEXRON Ш;
- Жидкость омывателя ветрового стекла «Арктика» или «Обзор – 20»
ТУ 38.302-20-20-89;
- Кондиционер R-134 A 650 гр + 150 гр масла;
-  * Протирочный материал;
-  * Автомобильная косметика для мойки и полировки;
-  * Консистентные смазки (Литол-24 ГОСТ 21150-87, Фиол-1)
ТУ38. УССР 201247-80, Фиол-2У ТУ 38 УССР 201266-79, Вазелин техниче-
ский  волокнистый  ВТВ-1  ТУ  38.101180-76,  ЦИАТИМ  201  ГОСТ  6267-74,
ЛСЦ-15 ТУ 38 УССР 201004-80.)

* ПРИМЕЧАНИЕ:

эксплуатационные материалы применять согласно руко-

водства по эксплуатации на данную модель автомобиля.

ГОСТ 3.1105-84

ЗАО "ЗАЗ" ОС

25480917

Лист

зм

ис

№

ок

ум

ен

та

од

пи

сь

ат

зм

ис

№

ок

ум

ен

та

од

пи

сь

ат

уб

ли

ка

за

од

п.

ТИ 75.070

Технологическая инструкция по проведению регламентных работ автомобилей Чери Тигго.

3. ПЕРЕЧЕНЬ И ПОСЛЕДОВАТЕЛЬНОСТЬ ВЫПОЛНЕНИЯ

РЕГЛАМЕНТНЫХ РАБОТ

Періодичність технічного обслуговування

Пробіг (км) або період експлуатації (рік),

в залежності від того, що настане раніше*

х 1000

2,5

100

Об`єкт обслуговування і перелік

робіт

Період

експлуатації

СИСТЕМИ СИЛОВОГО АГРЕГАТУ

Паливні трубопроводи та їх з’єднання

Привідний ремінь (генератор, рульове керування з
гідропідсилювачем, кондиціонеру)

Перевірити герметичність систем силового агрегату
(

масло, охолоджуюча рідина, паливо, система

кондиціювання), перевірити рівень експлуатаційних
рідин

Масло двигуна та масляний фільтр

Свічки запалювання

Фільтруючий елемент повітроочисника

Паливний фільтр

Зубчастий ремінь газорозподільного механізму,
натяжний та направляючий ролики

Охолоджуюча рідина

Трансмісійне мастило МКПП

Трансмісійне мастило АКПП

Високовольтні дроти запалювання

Перевірка вмісту СО у відпрацьованих газах

ШАСІ ТА КУЗОВ

Затяжка різьбових з’єднань шасі та кузова

Сайлентблоки передньої та задньої підвісок

Підшипники маточин задніх коліс, зазори

Перевірити вільний хід педалей щеплення та
гальмової системи

Перевірити

працездатність

систем

контролю,

освітлення та сигналізації

Перевірити ступінь зарядженості АКБ, та рівень
електроліту

Випускний трубопровід, його з’єднання та кріплення

Чохли шарнірів привідних валів, шарових опор,
шарнірів кермових тяг, кермового механізму

Перевірити

працездатність

гідропідсилювача

кермового механізму, герметичність системи, рівень
експлуатаційної рідини

Перевірити люфт кермового механізму

Робоча

рідина

гідропідсилювача

кермового

механізму

Трубопроводи гальмівного гідроприводу та їх
з’єднання, рівень гальмівної рідини

Гальмівна рідина

Стоянкове гальмо

Перевірити стан гальмівних колодок та дисків
передніх гальмівних механізмів

Перевірити стан гальмівних колодок та барабанів
(

або дисків) задніх гальмівних механізмів

Стан шин та тиск повітря в шинах

Кути встановлення коліс

Ремені безпеки та їх кріплення

Перевірка ЛКП автомобіля

Змазати замки, петлі, защіпки капоту та дверей, при
необхідності виконати регулювання

Пробним

виїздом

впевнитись

справності

автомобіля

ГОСТ 3.1105-84

ЗАО "ЗАЗ" ОС

25480917

Лист

зм

ис

№

ок

ум

ен

та

од

пи

сь

ат

зм

ис

№

ок

ум

ен

та

од

пи

сь

ат

уб

ли

ка

за

од

п.

ТИ 75.070

Технологическая инструкция по проведению регламентных работ автомобилей Чери Тигго.

У таблиці подані усереднені значення пробігу. Автомобіль повинен пройти технічне

обслуговування у межах ±500 км від вказаних у регламенті технічного обслуговування, або через
11-13

місяців в залежності від того що настане раніше.

Позначки в таблиці "Регламент технічного обслуговування”:
К – контролювати, при необхідності провести регулювання, затяжку, змащення, долив

експлуатаційної рідини, усунути несправність та замінити деталі, які вийшли з ладу.

З – замінити.

4. МОЙКА КУЗОВА АВТОМОБИЛЯ.

Произвести общую мойку автомобиля, используя моечную установку
для чего выполнить следующие работы:

- вымыть автомобиль струёй воды;
- вымыть машину губкой при помощи мягкого моющего средства;
- смыть моющее средство тонкой струёй воды;
- промыть струей воды полости арок колес;
- полностью ополоснуть машину;
- просушить и насухо вытереть машину.

5. ПРОЧИСТКА ДРЕНАЖНЫХ ОТВЕРСТИЙ ПОРОГОВ И ДВЕРЕЙ.

Прочистить при помощи деревянной лопатки дренажные отверстия

порогов и дверей. Продуть отверстия сжатым воздухом (пистолет для обду-
ва деталей сжатым воздухом С 417).

6. ПРОВЕРКА НАЛИЧИЯ СКОЛОВ, ТРЕЩИН ЛАКОКРАСОЧНОГО

ПОКРЫТИЯ И ОЧАГОВ КОРРОЗИИ КУЗОВА, ПОВРЕЖДЕНИЙ

МАСТИКИ АРОК КОЛЕС И ДНИЩА АВТОМОБИЛЯ.

Произвести осмотр кузова автомобиля и при необходимости устранить

мелкие повреждения окраски согласно технологической инструкции
(ТИ №75.010 «Рекомендации по устранению дефекта лакокрасочного по-
крытия»).

ГОСТ 3.1105-84

ЗАО "ЗАЗ" ОС

25480917

Лист

зм

ис

№

ок

ум

ен

та

од

пи

сь

ат

зм

ис

№

ок

ум

ен

та

од

пи

сь

ат

уб

ли

ка

за

од

п.

ТИ 75.070

Технологическая инструкция по проведению регламентных работ автомобилей Чери Тигго.

7. КУЗОВ АВТОМОБИЛЯ И ЕГО ОБОРУДОВАНИЕ.

7.1 ПРОВЕРКА РАБОТЫ ЗАМКА КАПОТА И БАГАЖНИКА.

Капот и багажник должны отпираться и запираться без приложения

большого усилия и фиксироваться в открытом положении. Самопроизволь-
ное открывание не допускается.

При необходимости произведите регулировочные работы.

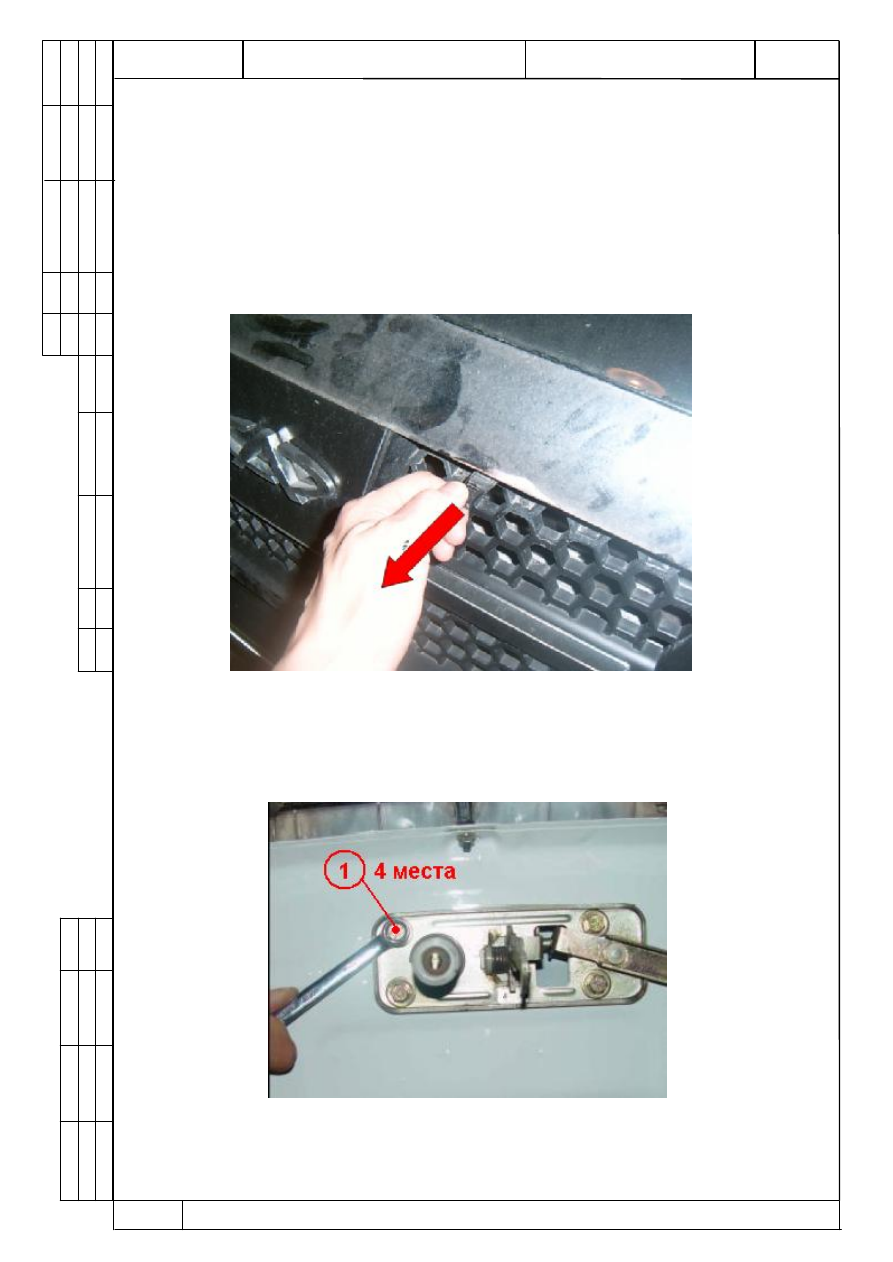

Рис. 1. Открытие замка капота.

При открытом капоте ослабить болты (поз. 1, рис.2) крепления корпуса

замка и за счет увеличенных отверстий крепления передвинуть замок в
нужное положение. Завернуть болты (поз. 1, рис.2), проверить работу замка.

Рис. 2. Замок капота.

1 – болты крепления;
