ТИ 75.069

Технологическая инструкция по проведению предпродажной подготовки автомобиля CHERY(Tiggo)





6.1.2 Проверить герметичность системы охлаждения.



Внимание!  Проверку  уровня  и  открытие  пробки  бачка  для  доливки

жидкости  проводите  только  на  холодном  двигателе.  После  доливки  жид-

кости пробка должна быть плотно завернута, так как система при рабо-

тающем и прогретом двигателе находится под давлением.



6.1.3  Проверить  уровень  тормозной  жидкости  в  бачке  гидропривода

тормозов и сцепления.



Уровень тормозной жидкости в бачке (поз 1, рис.6) проверяйте визу-

ально по меткам, нанесенным на корпус бачка, выполненного из полупро-
зрачной пластмассы. При снятой крышке (поз.2, рис.6) уровень тормозной
жидкости должен быть между метками «MAX» и «МIN», в случае необхо-
димости выявить и устранить утечку и долить в бачок жидкость рекомен-
дуемого типа (DOT 4).






























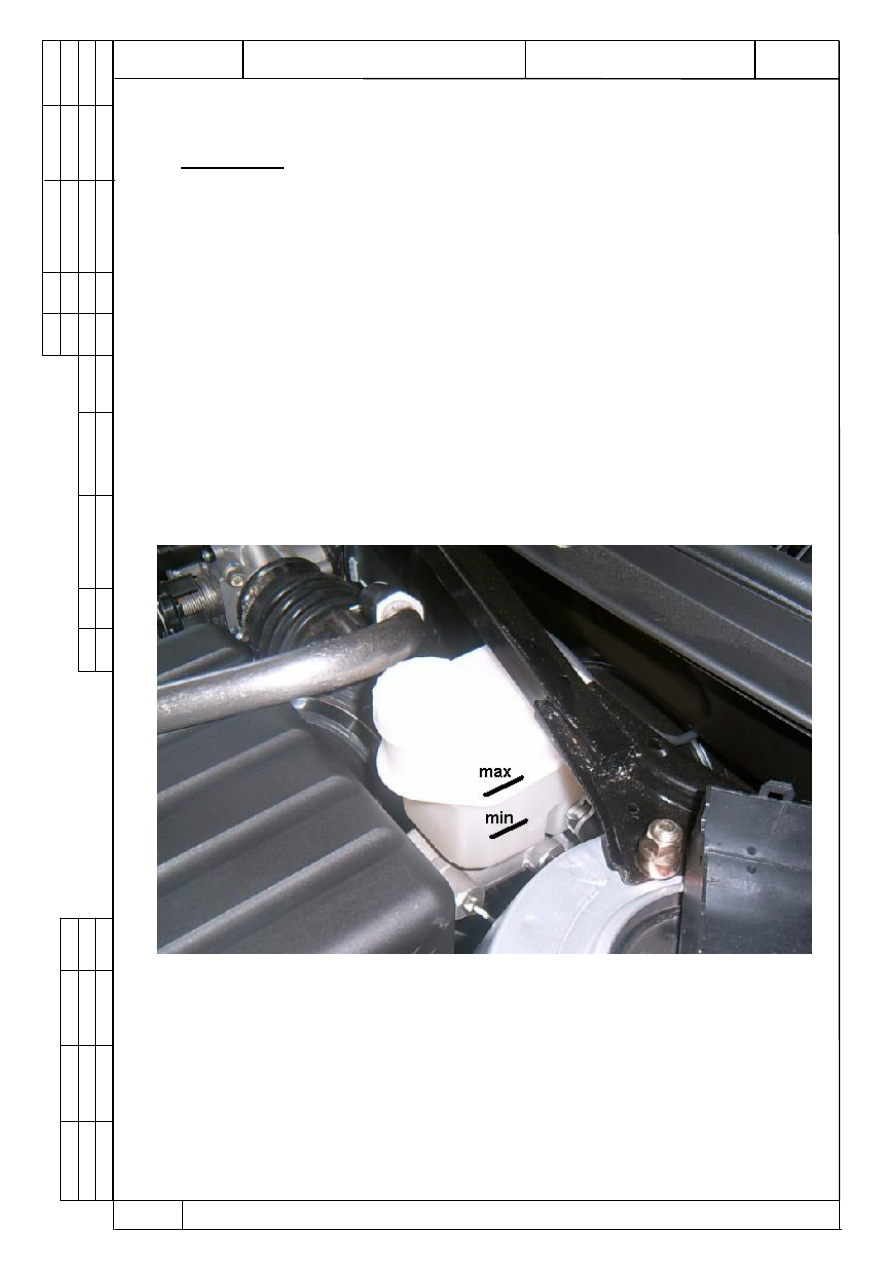

Рис. 6.  Проверка уровня тормозной жидкости.

1- Расширительный бачок;  2 - Крышка.



Внимание! Тормозная жидкость может повредить не закрытые спецодеждой
участки  тела  и  глаза.  В  случае  попадания  в  глаза  или  на  открытые  участки
тела немедленно промыть чистой проточной водой и обратиться к врачу, ес-
ли  жидкость  попала  на  окрашенную  поверхность  немедленно  смыть  её  во-
дой.



ГОСТ 3.1105-84

                    ЗАО "ЗАЗ" ОС

25480917







Лист

10



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.069

Технологическая инструкция по проведению предпродажной подготовки автомобиля CHERY(Tiggo)



6.1.4  Проверить,  и  при  необходимости  довести  до  нормы  наличие

жидкости в бачке омывателя ветрового стекла.



















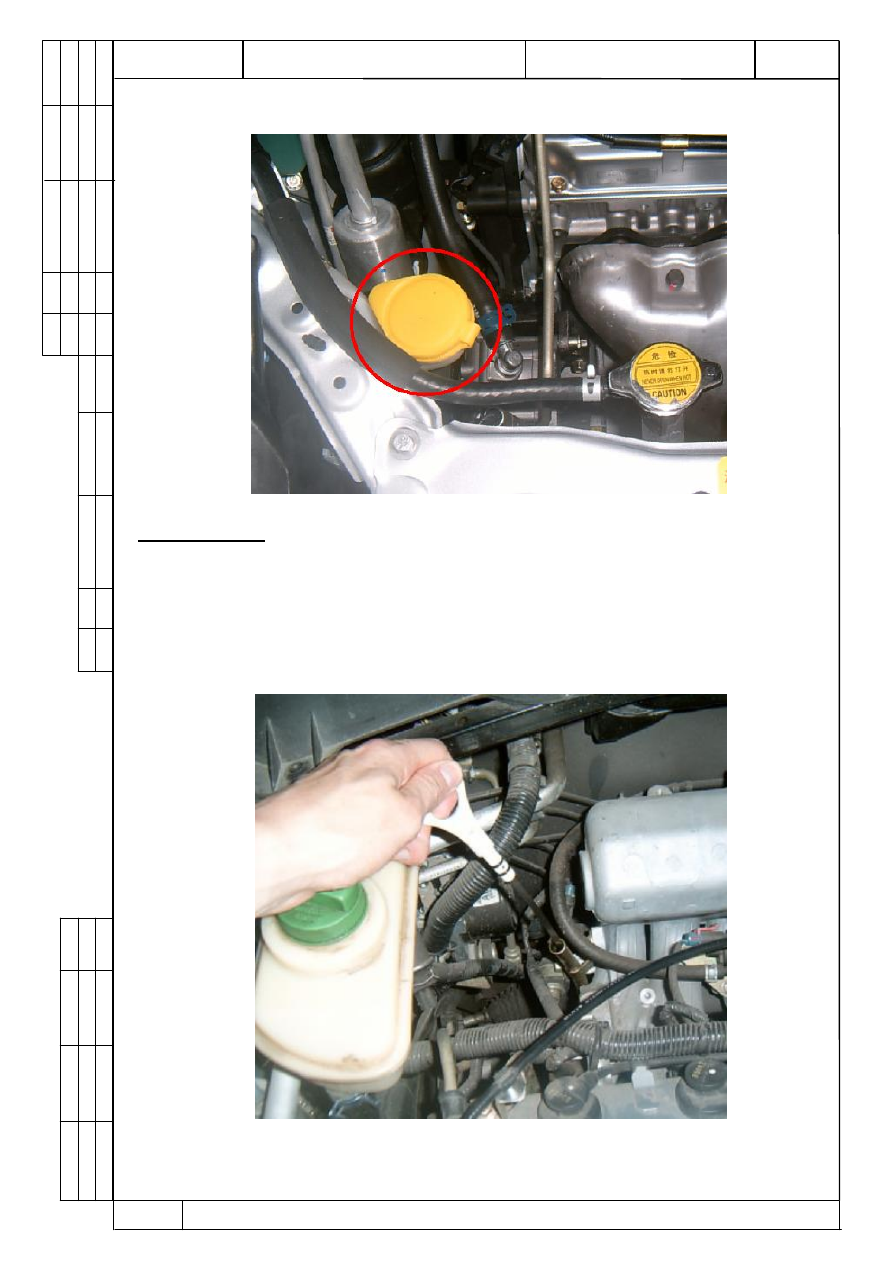

Рис.7 Бачок омывателя ветрового стекла.

Примечание!    В  бачок  омывателя  ветрового  стекла  заливать  жидкость
«Арктика» или «Обзор-20».


6.1.5 Проверить уровень масла в двигателе,  при необходимости  дове-

сти до нормы.





Уровень  масла  в  двигателе  должен  быть  между  метками  "min"  и



"max" указателя уровня.





































Рис. 8  Проверка уровня масла в картере двигателя

.

1 – масляный щуп.

ГОСТ 3.1105-84

                    ЗАО "ЗАЗ" ОС

25480917







Лист

11



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.069

Технологическая инструкция по проведению предпродажной подготовки автомобиля CHERY(Tiggo)



6.2 Проверить натяжение ремня генератора и ремня компрессора кондицио-
нера.


  6.3 Проверка состояния аккумуляторной батареи.



Определить техническое состояние аккумуляторной батареи, прове-

рив  напряжение  на  клеммах  аккумуляторной  батареи  аккумуляторным
пробником. Батарея заряжена если напряжение под нагрузкой в конце пя-
той секунды  будет не менее 8.9



В. При отклонении величины напряжения,

проверить  ареометром    плотность  электролита.  Плотность  электролита
должна  соответствовать  значениям,  приведенным  в  таблицах  1  и  2.  При
необходимости произвести подзарядку АКБ.



Уровень электролита должен быть на 5-10мм выше предохранитель-

ного щитка, или на 10-15мм выше верхнего края сепараторов, или между
метками "min" и "max" на корпусе АКБ, или по индикатору уровня.

Таблица. 1  Плотность электролита при 25

о

С, г/см

3



Климатический район (среднеме-
сячная температура воздуха в ян-

варе,

о

С)

Время года

Плотность электро-

лита приведенная к

25

0

С, г/см

3

зима

1,30

Очень холодный (от –50 до –30)

лето

1,28

Холодный (от –30 до –15)

круглый год

1,28

Умеренный (от –15 до –8)

круглый год

1,28

Теплый, влажный (от 0 до +4)

круглый год

1,23

Жаркий, сухой (от –15 до +4)

круглый год

1,23



Таблица. 2

   Поправки к показанию ареометра, г/см

3



Температура

электролита,

о

С

Поправка

от –40 до -26

-0,04

от –25 до -11

-0,03

от –10 до -4

-0,02

от +5 до + 19

-0,01

от +20 до +30

0,00

от +31 до +45

+0,01



Внимание:  При  зарядке  батареи  необходимо  периодически  проверять  температуру

электролита  и  не  допускать  ее  повышения  свыше  40

°

С.  Если  температура  достигнет

40

°

С, то следует уменьшить наполовину зарядный ток или прервать зарядку и охладить

батарею до 27

°

С после чего возобновить зарядку АКБ

.

ГОСТ 3.1105-84

                    ЗАО "ЗАЗ" ОС

25480917







Лист

12



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.069

Технологическая инструкция по проведению предпродажной подготовки автомобиля CHERY(Tiggo)





7.

САЛОН АВТОМОБИЛЯ И ЕГО ОБОРУДОВАНИЕ.



7.1 Проверка органов управления и контрольно-измерительных прибо-

ров (проверку производить при включении зажигания и при дорожном тес-
те).



























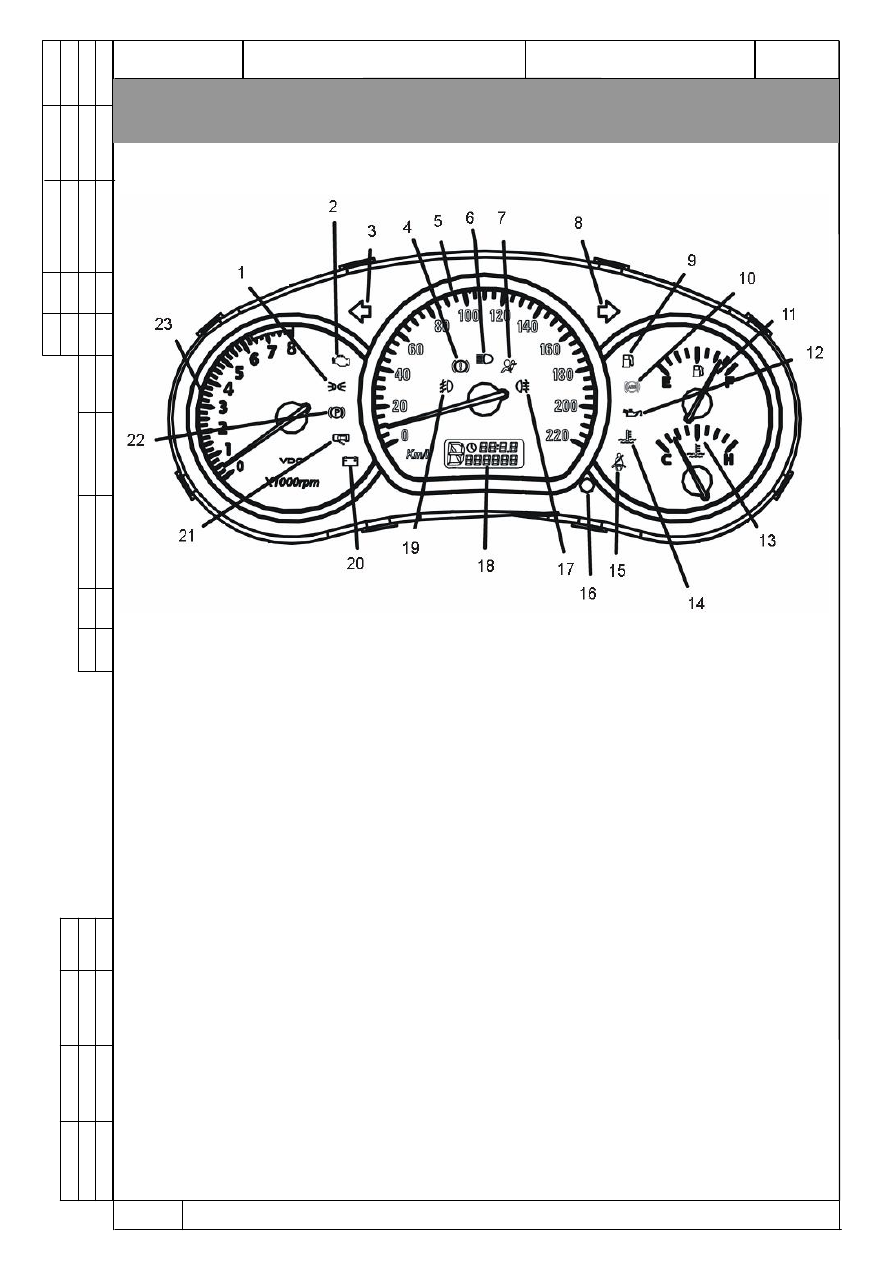

Рис. 9  Комбинация  приборов.



1 – индикатор габаритного освещения; 2 – индикатор неисправности двига-

теля; 3 – индикатор левого поворота; 4 – индикатор неисправности тормоз-

ной системы; 5 – спидометр; 6 – индикатор дальнего света фар; 7 - индика-

тор подушки безопасности; 8 – индикатор правого поворота; 9 – индикатор

низкого уровня топлива; 10 – индикатор АБС; 11 – указатель уровня топли-

ва; 12 – индикатор низкого давления в системе смазки двигателя; 13 - пока-

затель температуры охлаждающей жидкости; 14 – индикатор неисправности

в  системе  охлаждения  двигателя;  15  -    индикатор  непристегнутого  ремня

безопасности;  16  –  кнопка  обнуления  пробега  за  поездку;  17  –  индикатор

задних противотуманных фар; 18 – одометр; 19 – индикатор передних про-

тивотуманных фар; 20 – индикатор разряжения аккумуляторной батареи; 21

–  индикатор  открытых  дверей;  22  –  индикатор  включения    стояночного

тормоза; 23 – тахометр.
