ТИ 75.068

Технологическая инструкция по проведению регламентных работ автомобилей Чери Elara.


9.3 ЗАМЕНА И РЕГУЛИРОВКА НАТЯЖЕНИЯ РЕМНЯ ГЕНЕРАТОРА.


Для замены приводного ремня  необходимо установить гаечный ключ на

натяжное устройство ремня поз. 2 рис. 18 и переместить ключ до высвобож-
дения изношенного ремня. Снять изношенный ремень и отпустить ключ в
исходное положение. Заменить натяжной (поз. 2) и направляющие (поз. 3)
ролики. Переместить ключом натяжное устройство и установить новый ре-
мень на шкивы. Во время установки нового ремня обратить внимание на
направление его установки, переместить гаечный ключ в обратном направ-
лении для натяжения ремня (ремень натягивается автоматически под воз-
действием пружины натяжного устройства). Проверить, правильно ли уста-
новлен приводной ремень.

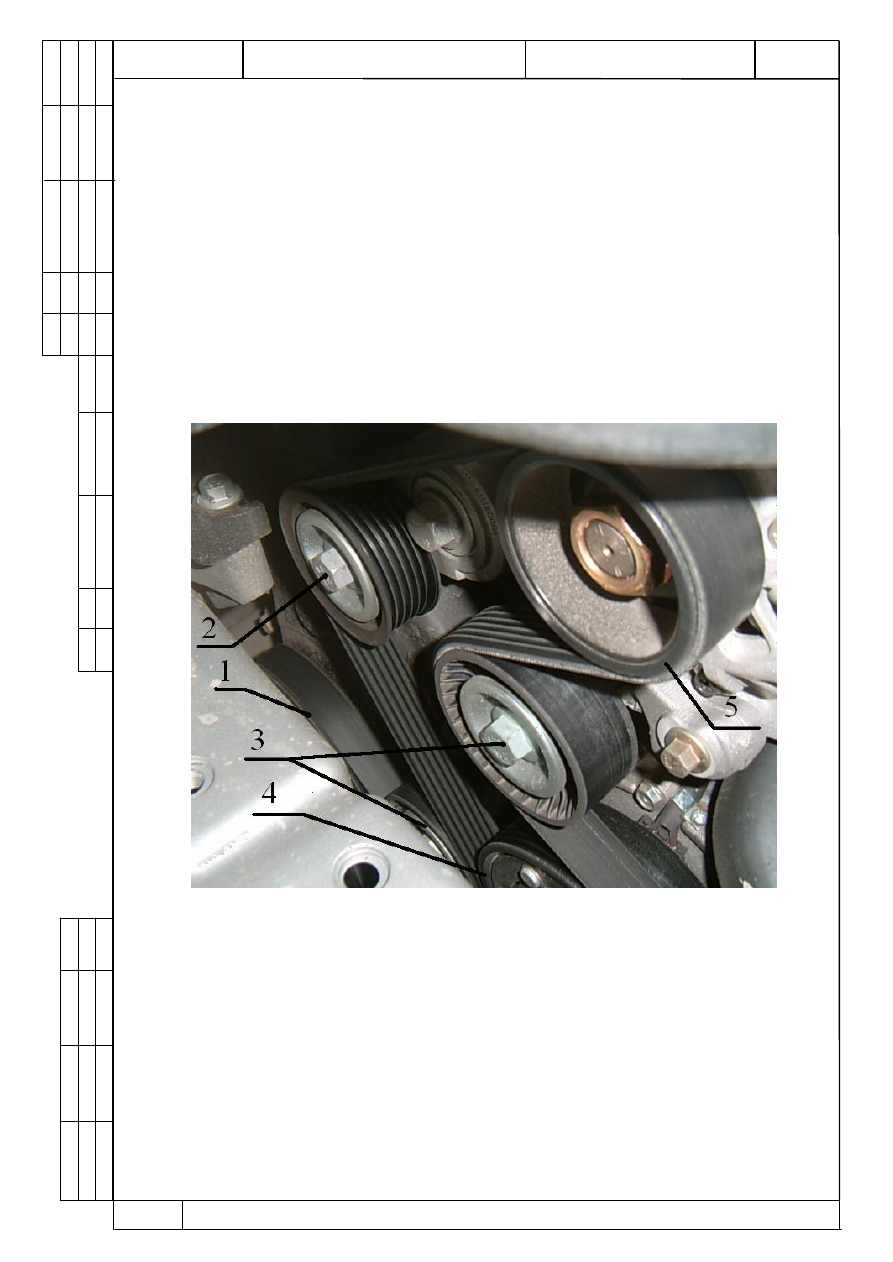

Рис. 18. Натяжение ремня генератора.

1 – шкив коленвала; 2 – натяжной ролик; 3 – направляющие ролики; 4 –

шкив компрессора кондиционера; 5 – шкив генератора.













ГОСТ 3.1105-84

                      ЗАО "ЗАЗ" ОС

25480917





Лист

17



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.068

Технологическая инструкция по проведению регламентных работ автомобилей Чери Elara.



9.4 ЗАМЕНА РЕМНЯ ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА.



Для замены ремня газораспределительного механизма необходимо:
-  Снять наружный кожух плоскозубчатого ремня (рис. 19), открутив  болты.

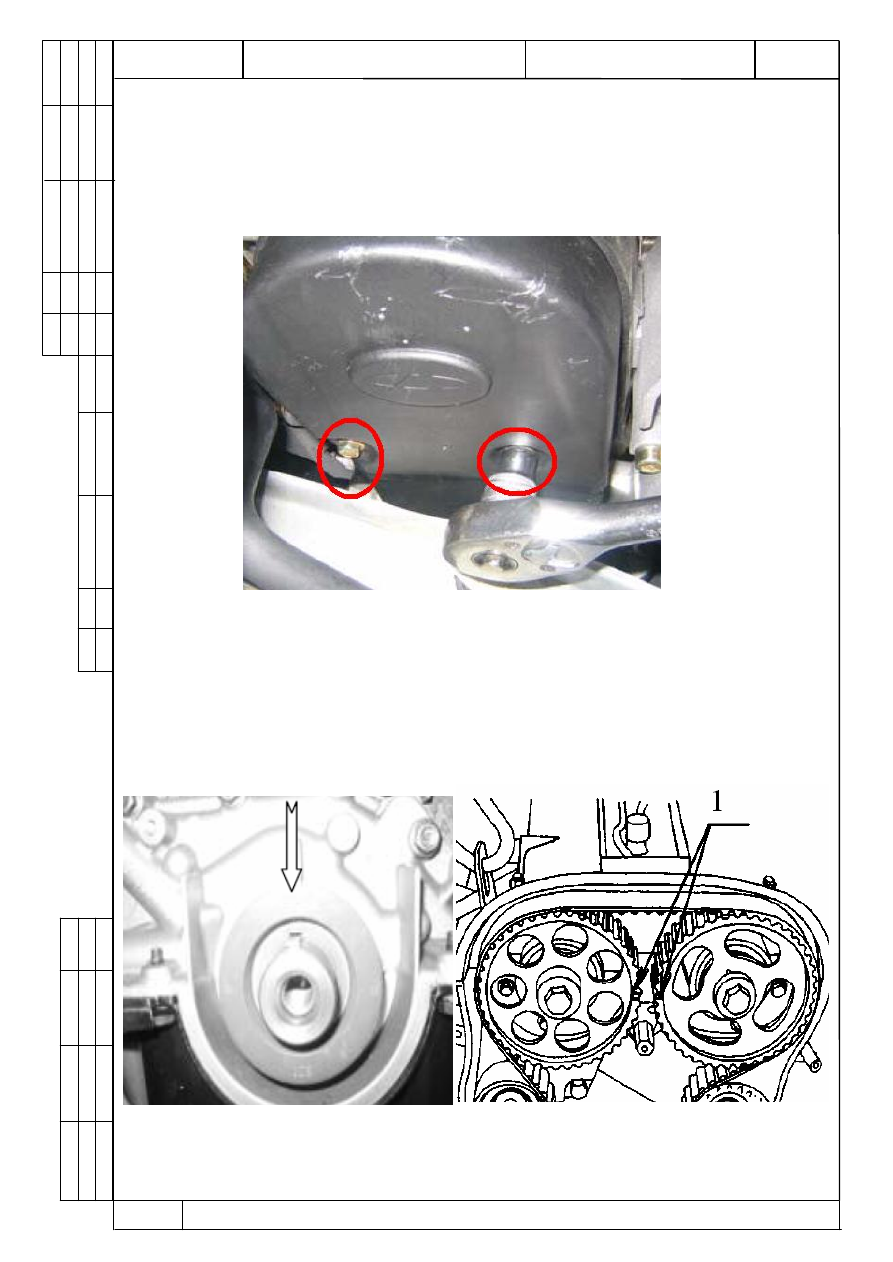

                              Рис. 19. Снятие кожуха.

- Провернуть коленчатый вал в положение ВМТ такта сжатия в первом ци-
линдре, при этом метка на шкиве коленчатого вала (шпонка) должна распо-
лагаться напротив средней метки корпуса маслонасоса, а метки на ведомых
шкивах распределительного вала совмещены с метками в виде точки на кор-
пусе;



















Рис. 20. Проверка совпадения меток.



ГОСТ 3.1105-84

                      ЗАО "ЗАЗ" ОС

25480917





Лист

18



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.068

Технологическая инструкция по проведению регламентных работ автомобилей Чери Elara.


-  Переместить натяжное устройство до высвобождения ремня;
-  Снять изношенный ремень;
-  Открутить болты натяжного ролика окончательно и снять ролик;
-  Установить новые направляющие ролики;
-  Проверить состояние поверхности зубьев ведомых и ведущего шкивов рас-

пределительных  валов,  поверхности  должны  быть  гладкими  и  чистыми.
Обнаруженные  забоины  и  заусенцы  необходимо  тщательно  зачистить  и
заполировать;

-    Не  изменяя  положение  ведущего  и  ведомых  шкивов  газораспределения,

одеть  новый  плоскозубчатый  ремень  и  натянуть  его  перемещая  натяжное
устройство;

-  Проворачивая коленчатый вал двигателя, проверить совпадение меток;
-  Проверить натяжение ремня пальцами рук – ремень должен закручиваться

на угол не более 90

0

.

-  установить наружный кожух и закрутить винты с Мкр. 9-11 Нм.

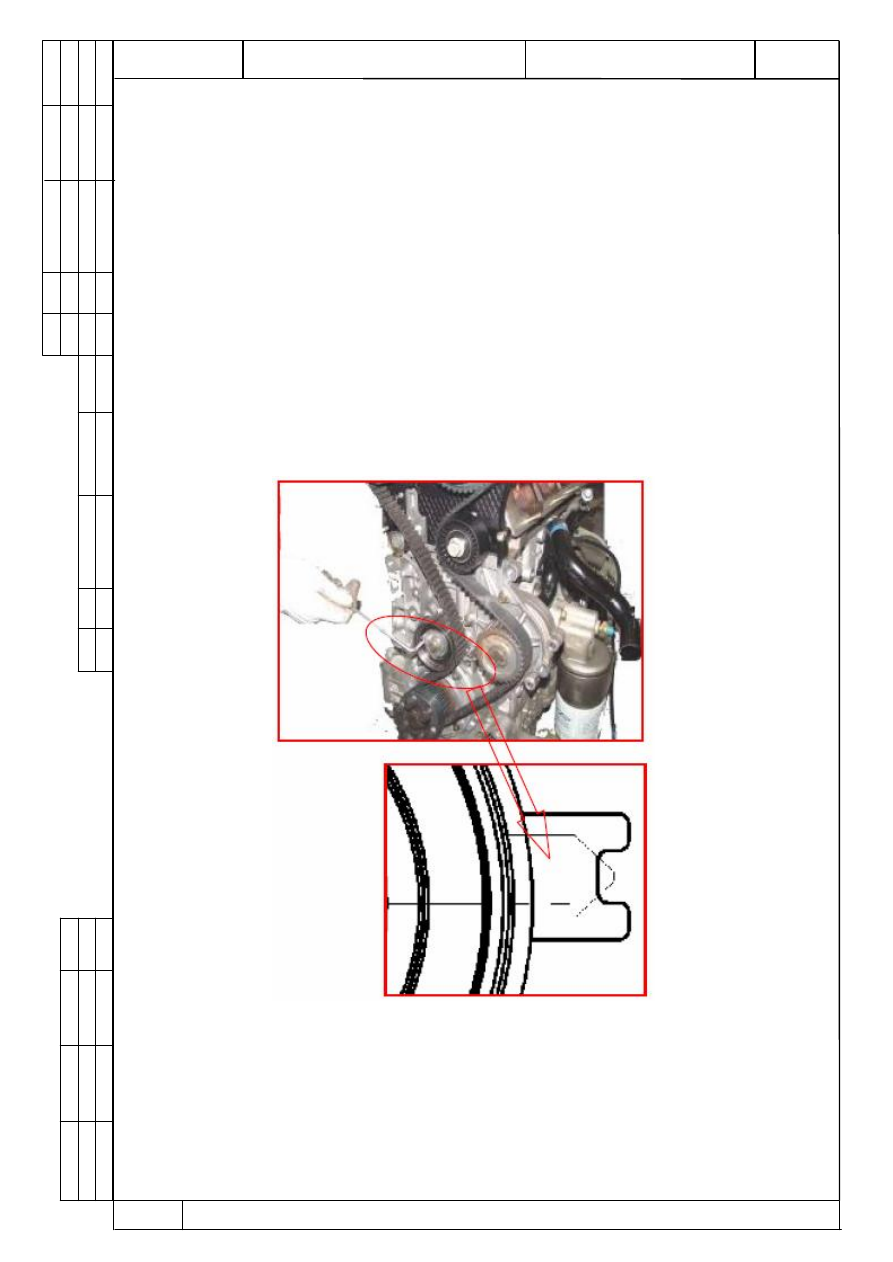

Рис. 21. Натяжение ремня газораспределительного механизма.











ГОСТ 3.1105-84

                      ЗАО "ЗАЗ" ОС

25480917





Лист

19



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.068

Технологическая инструкция по проведению регламентных работ автомобилей Чери Elara.



10. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ЭЛЕКТРООБОРУДОВАНИЯ.



10.1



КОНТРОЛЬ, ЗАМЕНА СВЕЧЕЙ ЗАЖИГАНИЯ.


Отсоединить провода высокого напряжения от свечей зажигания, предва-

рительно провернув защитный колпачок свечи вокруг оси на 30

 о

…45

о

в ка-

ждую сторону.

Вывернуть  свечи зажигания ключом А-11-3900211. При наличии нагара

или загрязнений, свечи очистить на  стенде и продуть сжатым воздухом.
При наличии на изоляторе свечи сколов, трещин заменить свечи на новые.

На  стенде  визуально  проверить  работоспособность  свечей  и  герметич-

ность.  Создать  давление  в  камере  прибора  2,0±0,05  Мпа  (20±0,5



кгс/см

2

).

Накапать на изолятор свечи несколько капель масла или керосина. Появле-
ние пузырьков воздуха между корпусом и изолятором не допускается.
Установить свечи и закрутить моментом 20...29 Н

.

м (2,0...3,0 кгс

.

м).

Применять только оригинальные трехконтактные свечи зажигания.



10.2 ПРОВЕРКА СОСТОЯНИЯ АККУМУЛЯТОРНОЙ   БАТАРЕИ.





Очистить  наружную  поверхность  аккумуляторной  батареи  от  загрязне-

ний  и  пыли  при  помощи  чистой  ветоши,  смоченной  в  10%  растворе  наша-
тырного спирта  или



 кальцинированной соды. Убедиться в отсутствии тре-

щин корпуса аккумуляторной батареи.

Определить техническое состояние аккумуляторной батареи:



-  уровень  электролита  для  обслуживаемых  АКБ  должен  быть  на  5-10  мм
выше предохранительного щитка, или на 10-15 мм выше  верхнего края се-
параторов, или между метками "min" и "max" на корпусе АКБ, или по инди-
катору уровня;
-  плотность  электролита,  измеренная  при  помощи  ареометра,    должна  со-
ответствовать таблице 1;
-  для необслуживаемых АКБ проверить их техническое состояние по инди-
катору (гидрометру).

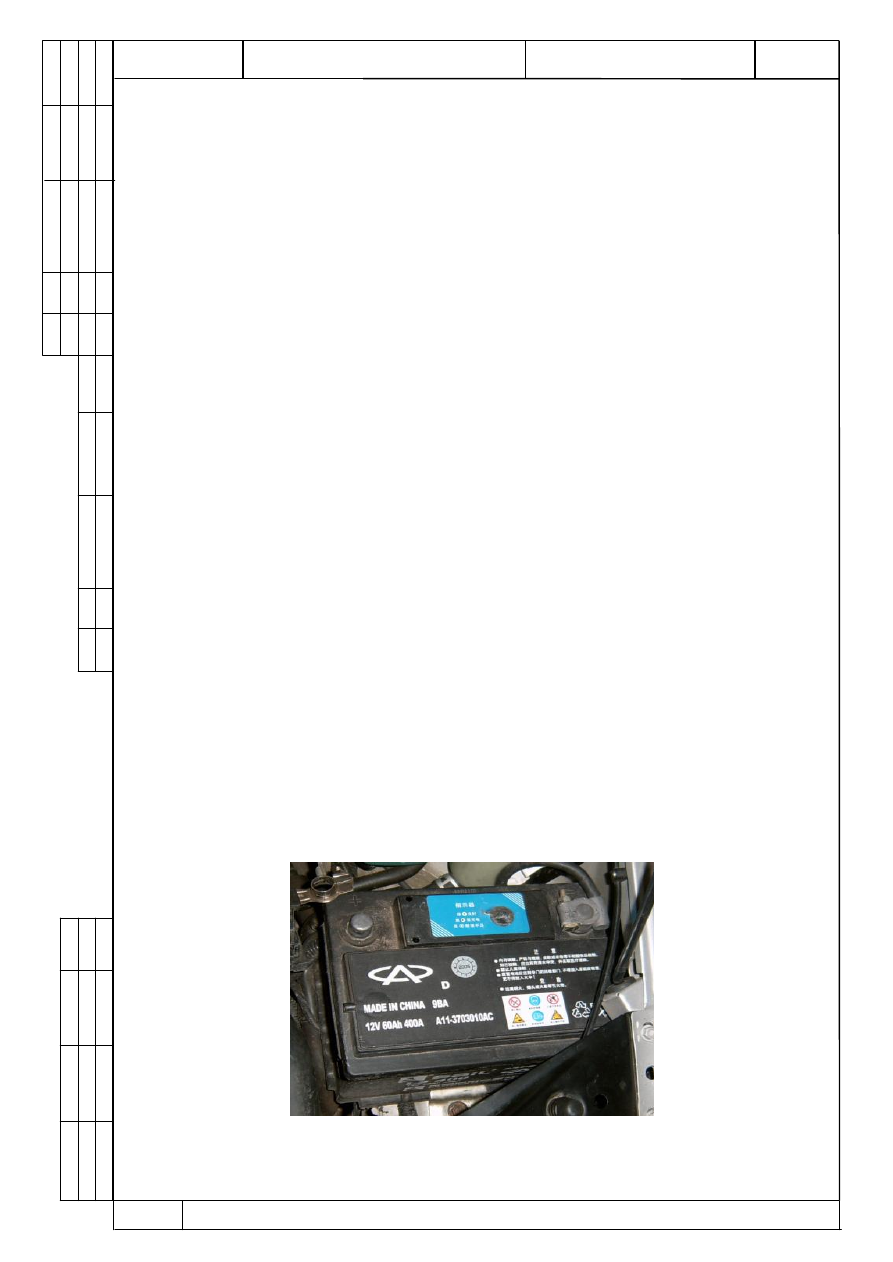

Рис. 22. Аккумуляторная батарея.
