Автомобили Chery: руководства по ТО - часть 556
ГОСТ 3.1118 форма 1б
Амортизационные стойки DС14BХ
2
Установка передней амортизационной стойки
25480917.
75.059
А
Цех Уч РМ Опер Код, наименование операции
Обозначение документа
Б
Код, наименование оборудования
СМ Проф.
Р
УТ КР КОИД
ЕН
ОП
Кшт
Тпз
Тшт
К/М Наименование детали, сб. единицы или материала
Обозначение, код
ОПП
ЕВ
ЕН
КИ
Н.расх.
01

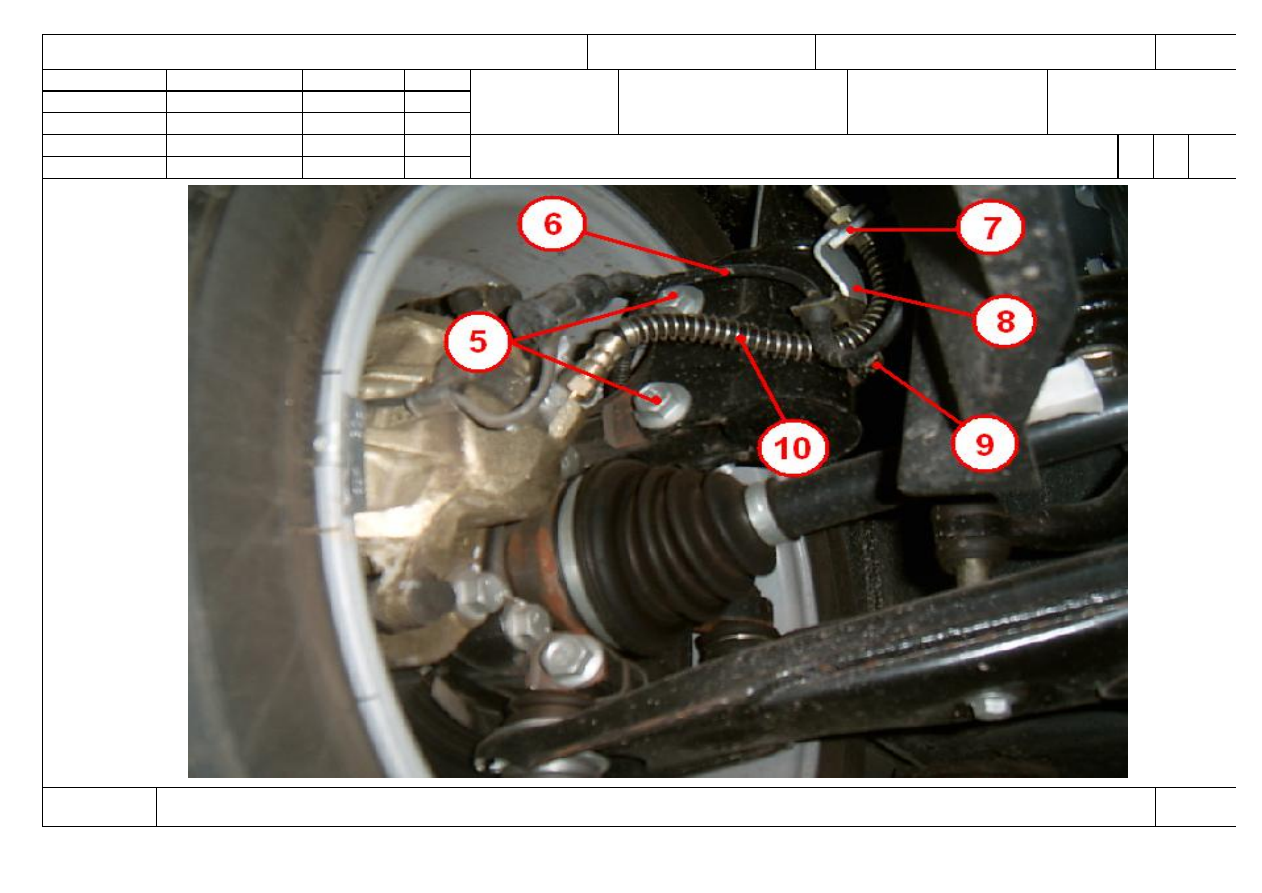

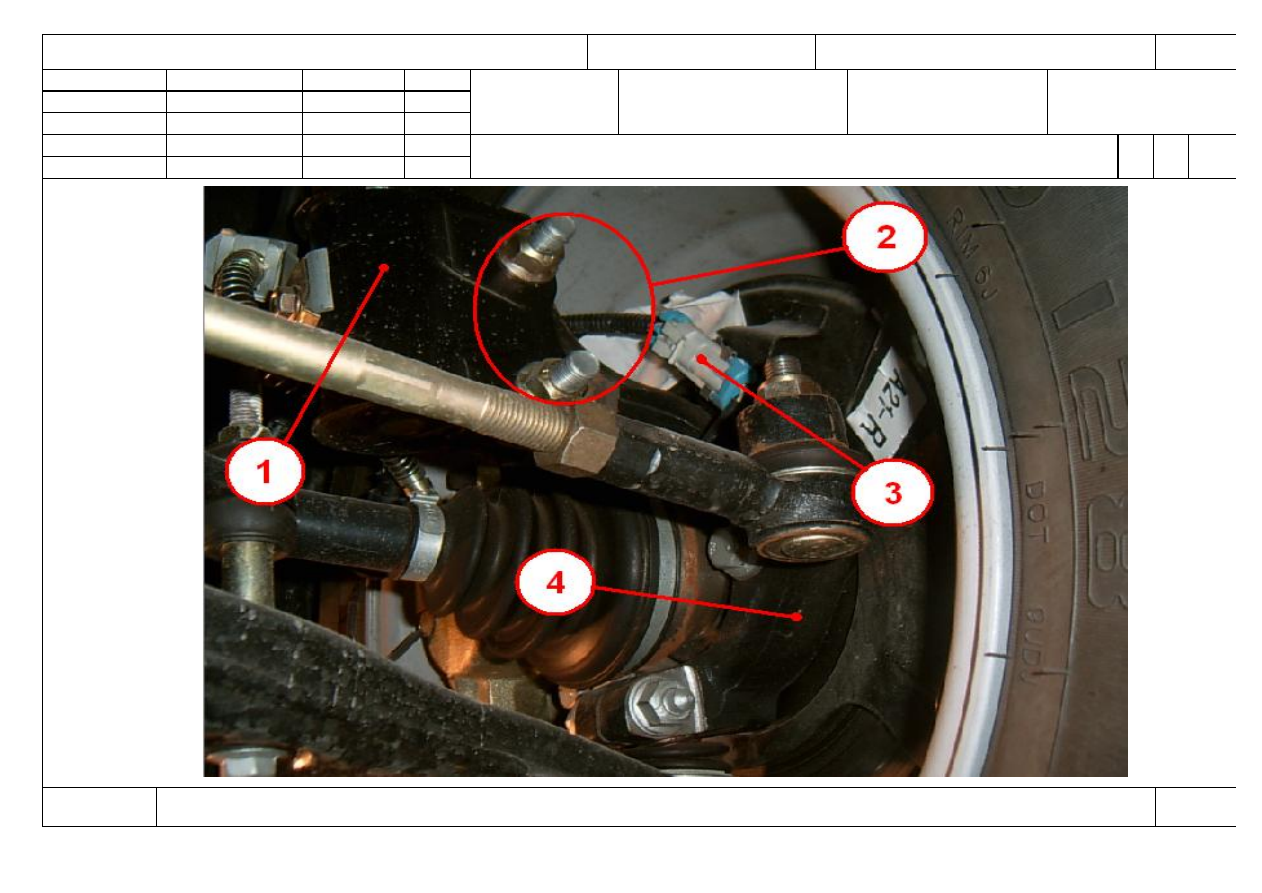

О 02 1. Установить амортизационную стойку (поз.1) по месту установки в чашку кузова автомобиля.
03
04 2.
Наживить гайки (поз.11).
05
06 3.
Поднять автомобиль на высоту удобную для работы.
07
08 4.
Установить на амортизационную стойку кронштейн (поз.8) и закрепить болтом (поз.9) с Мкр= 8 Нм.
09
10 5.
Установить амортизационную стойку (поз.1) на поворотный кулак (поз.4) по месту крепления и совместить отверстия для
11
крепления.
12
13 6.
Закрепить амортизационную стойку (поз.1) на поворотном кулаке (поз.4) болтами (поз.5) и гайками (поз.2) с Мкр=90 Нм.
14
15 7.
Установить по месту гибкий тормозной шланг (поз.10) в кронштейн (поз.8) и закрепить фиксатором (поз.7).
16
17 8.
Установить по месту провод (поз.6) датчика скорости АБС переднего колеса, закрепить на кронштейне (поз.8) и соединить
18
электрический разъем (поз.3), вручную до фиксации, обеспечив надежность соединения.
19
20 9.
Опустить автомобиль в положение удобное для работы в моторном отсеке.
21
22 10.
Закрепить на кузове автомобиля амортизационную стойку (поз.6) гайками (поз.9) с Мкр=50 Нм.
23
24 11.
Выполнить переходы (1,2,3,4,5,6,8,9,10) для амортизационной стойки (поз.1) противоположной стороны.
МК/КТТП
ТП. 75.059
