Технологическая инструкция по проведению предпродажной подготовки автомобиля CHERY(QQ)





13.

ДОРОЖНЫЙ ТЕСТ.



13.1.  Проверить  работу  систем,  приборов  и  механизмов  автомобиля

пробным  выездом  0,5  -  1,0км.  Проверить  работу  приборов  и  контрольных
индикаторов, расположенных на панели приборов (см. рис. 14,15,16).



13.2. Проверить работу стартера при запуске двигателя.


13.3.  Проверить  работоспособность  электровентиляторов  системы  ох-

лаждения.  При  достижении  максимальной  рабочей  температуры  двигателя
электродвигатель  вентилятора охлаждения должен включаться, при  пониже-
нии температуры – выключаться.


13.4.  Проверить  работоспособность  систем  вентиляции,  отопления,  и

кондиционирования.


При  включении  вентиляции  через  дефлекторы  должна  ощущаться  по-

дача  воздуха,  при  включении  отопления  –  подача  теплого  воздуха.  Клима-
тическая установка должна обеспечивать прогрев воздуха в салоне в холод-
ное время года и охлаждение – в теплое время года.



Для проверки работы кондиционера необходимо:

•



запустить двигатель;

•



установить  при  помощи  переключателя  требуемый  режим  работы

вентилятора (См. описание выше);

•



нажать  на  кнопку  выключателя  кондиционера  воздуха  (См.  рис.14,

поз 22);

•



при  помощи  регулятора  температуры  воздуха  установить  сначала

режим охлаждения, а потом режим обогрева.

При включении кондиционера загорается индикатор встроенный в кнопку.

13.5  Проверить  чистоту  и  полноту  выключения  и  включения  сцепления.
Сцепление  должно  легко  выключаться  и  полностью  отсоединять  двига-
тель от трансмиссии.





ГОСТ 3.1105-84

                    ЗАО "ЗАЗ" ОС

25480917







Лист

37



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.057

Технологическая инструкция по проведению предпродажной подготовки автомобиля CHERY(QQ)



13.6  Проверить отсутствие посторонних шумов и стуков при работе дви-

гателя, трансмиссии, подвески и тормозов.

Проверить методом дорожных испытаний работу:
ü  двигателя (на переходных режимах),
ü  полноту и чистоту переключения передач.

Посторонние  стуки  и  шумы,  вибрации,  увод  от  прямолинейной  траек-

тории  движения  не  допускаются.  При  необходимости  устранить  причины,
вызывающие указанные отклонения.


13.7  Проверить эффективность тормозов, свободный ход педалей тор-
моза и сцепления;

Эффективность тормозов проверять на стенде или пробным выездом.
Свободный ход педали тормоза должен быть от 6 до 10мм, а сцепления
3-6мм (линейка металлическая).

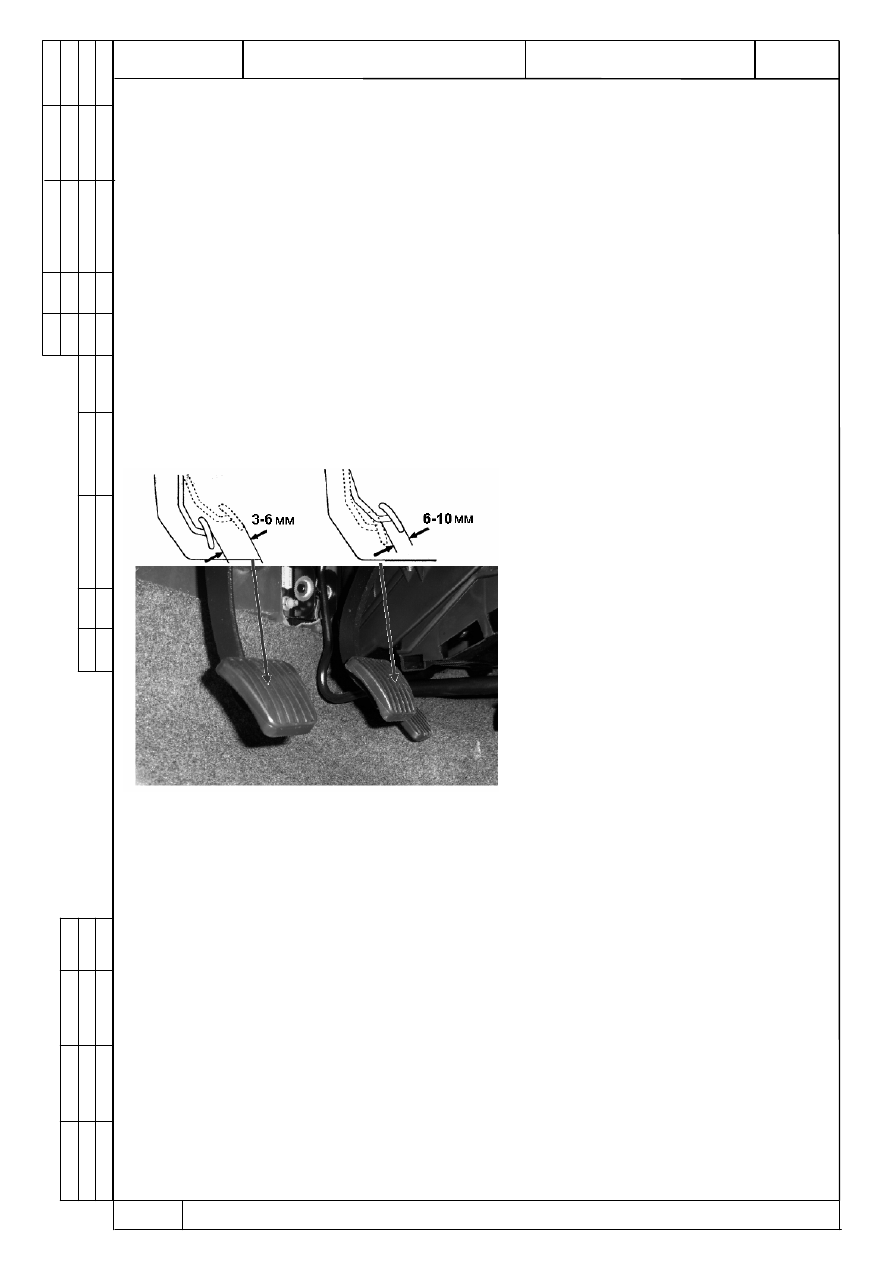

Рис.33  Проверка  свободного

хода педалей тормоза и сцепления.









13.8 Проверить работоспособность вакуумного усилителя тормозов;

При  неработающем  двигателе  нажать  на  педаль  тормоза  5-6  раз,

удерживая  педаль  в  нажатом  положении,  запустить  двигатель.  При  ис-

правном усилителе педаль после запуска двигателя должна "уйти вперед".

Если  педаль  не  "уходит  вперед",  необходимо  проверить  крепление  нако-

нечника,  состояние  и  крепление  шланга  разрежения  вакуумного  усилите-

ля, при необходимости затянуть наконечник и хомут крепления шланга.

13.9  Проверить  работоспособность  систем  автомобиля  (в  зависимости

от комплектации).





ГОСТ 3.1105-84

                    ЗАО "ЗАЗ" ОС

25480917







Лист

38



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.057

Технологическая инструкция по проведению предпродажной подготовки автомобиля CHERY(QQ)



13.20



Проверить работу стояночного тормоза;

Стояночный тормоз должен удерживает автомобиль на уклоне до 23 %

при перемещении рычага на 6–9 зубцов сектора.












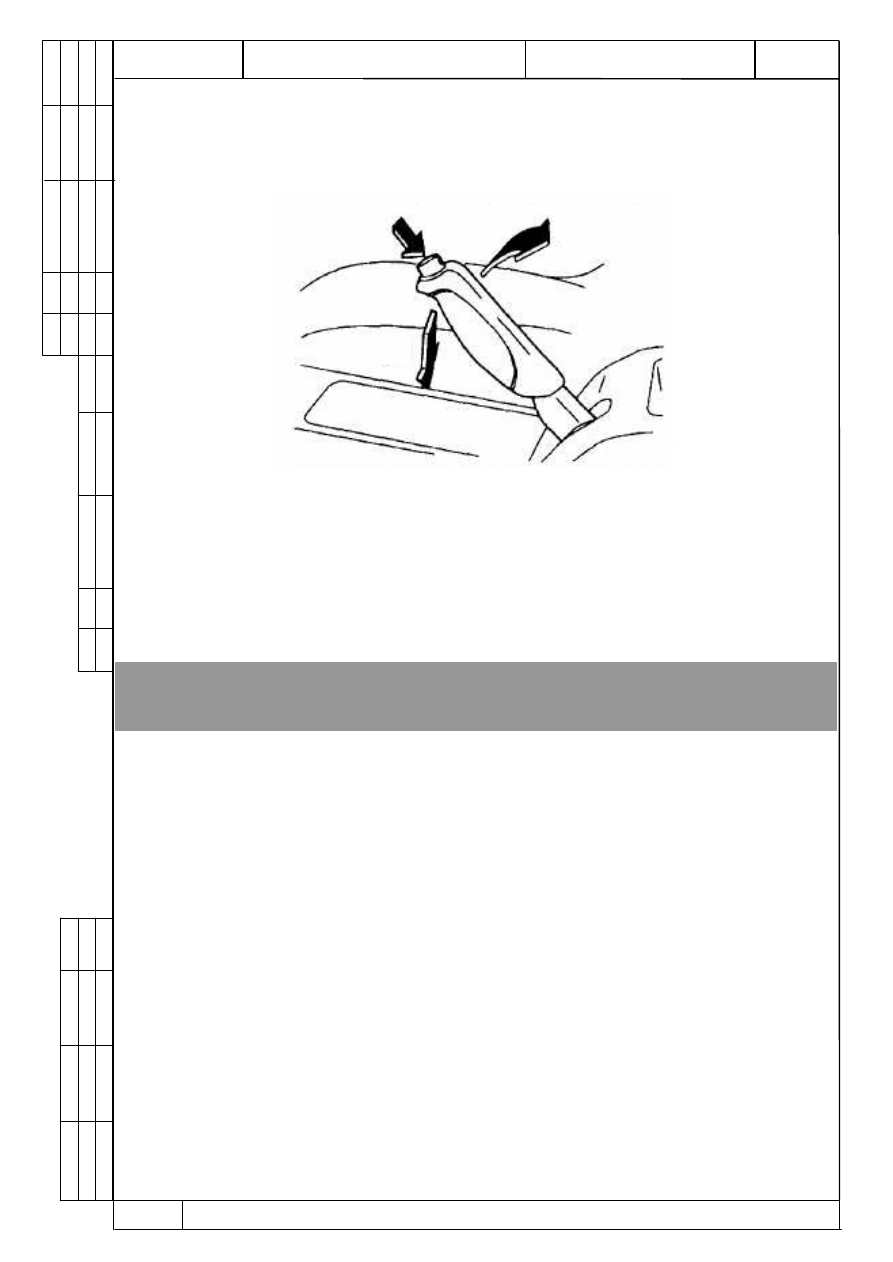

Рис.34. Привод стояночного тормоза:



При необходимости произвести регулировку.






14.

ДИАГНОСТИКА.



14.1. Проверить электронную систему управления двигателем (ЭСУД).

  При работе двигателя лампочка "GHECK ENGINE"  не должна гореть, при

необходимости  произвести диагностику и  устранение исправности соглас-

но методики приведенной в руководстве по эксплуатации прибора

«Launch Х-431».

14.2. Проверить устойчивость работы двигателя.

Двигатель,  прогретый  до  рабочей  температуры,  должен  устойчиво  ра-

ботать на всех режимах.

Измерить  содержание  вредных  веществ  выделяемых  в  атмосферу,  ко-

торые должны соответствовать нормам токсичности Euro-2.

ГОСТ 3.1105-84

                    ЗАО "ЗАЗ" ОС

25480917







Лист

39



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.057

Технологическая инструкция по проведению предпродажной подготовки автомобиля CHERY(QQ)

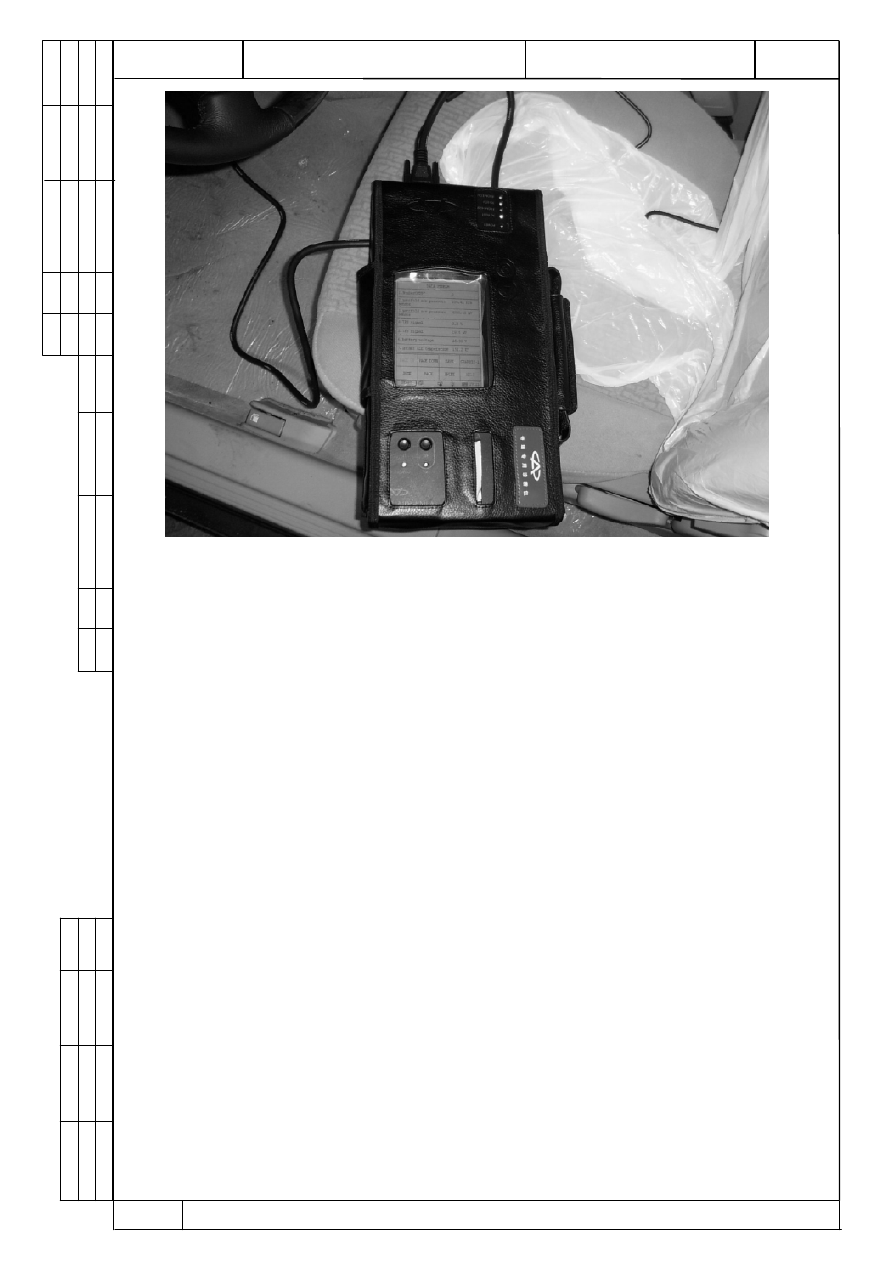

Рис. 35 Диагностический прибор «Launch Х-431».

Примечание: диагностическая колодка OBD II находится под веще-

вым ящиком по центру.
