 17.  ПРОВЕРКА  ГЕРМЕТИЧНОСТИ  ТОРМОЗНОЙ  СИСТЕМЫ  И

СОСТОЯНИЕ ТОРМОЗНЫХ ШЛАНГОВ.


Нажать на педаль тормоза. Если педаль уходит при постоянном усилии, то

в системе имеется утечка или вздутие тормозных шлангов.

Проверить герметичность тормозных трубок поз. 3, шлангов поз. 1 и их со-

единений.  Трещины,    вздутия  и  потертости



тормозных  шлангов  не  допус-

каются.



















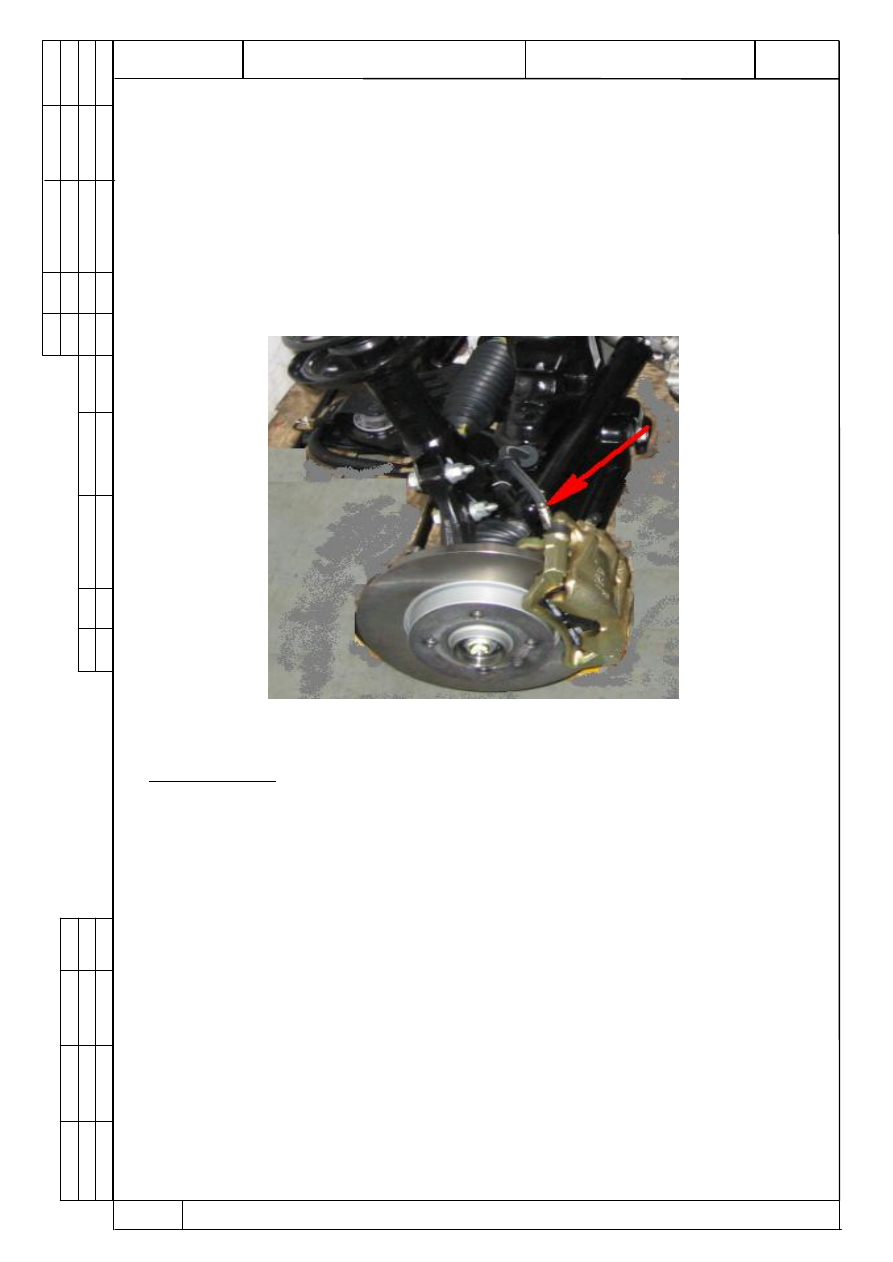

Рис.  43.  Крепление  тормозного  шланга.  1  –  шланг;  2  –  кронштейн;  3  –
трубка.
ВНИМАНИЕ:
 Не  нажимайте  на  педаль  тормоза,  при  снятом  тормозном  барабане,  тор-
мозном диске или тормозных колодках.




18. ПРОВЕРКА СОСТОЯНИЯ РЕМНЕЙ БЕЗОПАСНОСТИ.



Для проверки работоспособности втягивающего устройства инерционных

ремней безопасности необходимо резко потянуть за лямку – она должна за-
клинить. Отпуская лямку, необходимо убедиться, что втягивающее устрой-
ство приводится в рабочее положение и втягивает ремень. Проверить работу
замков ремней безопасности:

- замок должен фиксировать «язык» лямки ремня;
- после нажатия на кнопку замыкающего устройства пружина должна вы-

брасывать лямку ремня.

Проверить закрепление ремней безопасности к кузову автомобиля, отсут-

ствие надрывов на лямке, видимых невооруженным взглядом.

ГОСТ 3.1105-84

                      ЗАО "ЗАЗ" ОС

25480917





Лист

40



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.056

Технологическая инструкция по проведению регламентных работ автомобилей Чери  «QQ»





















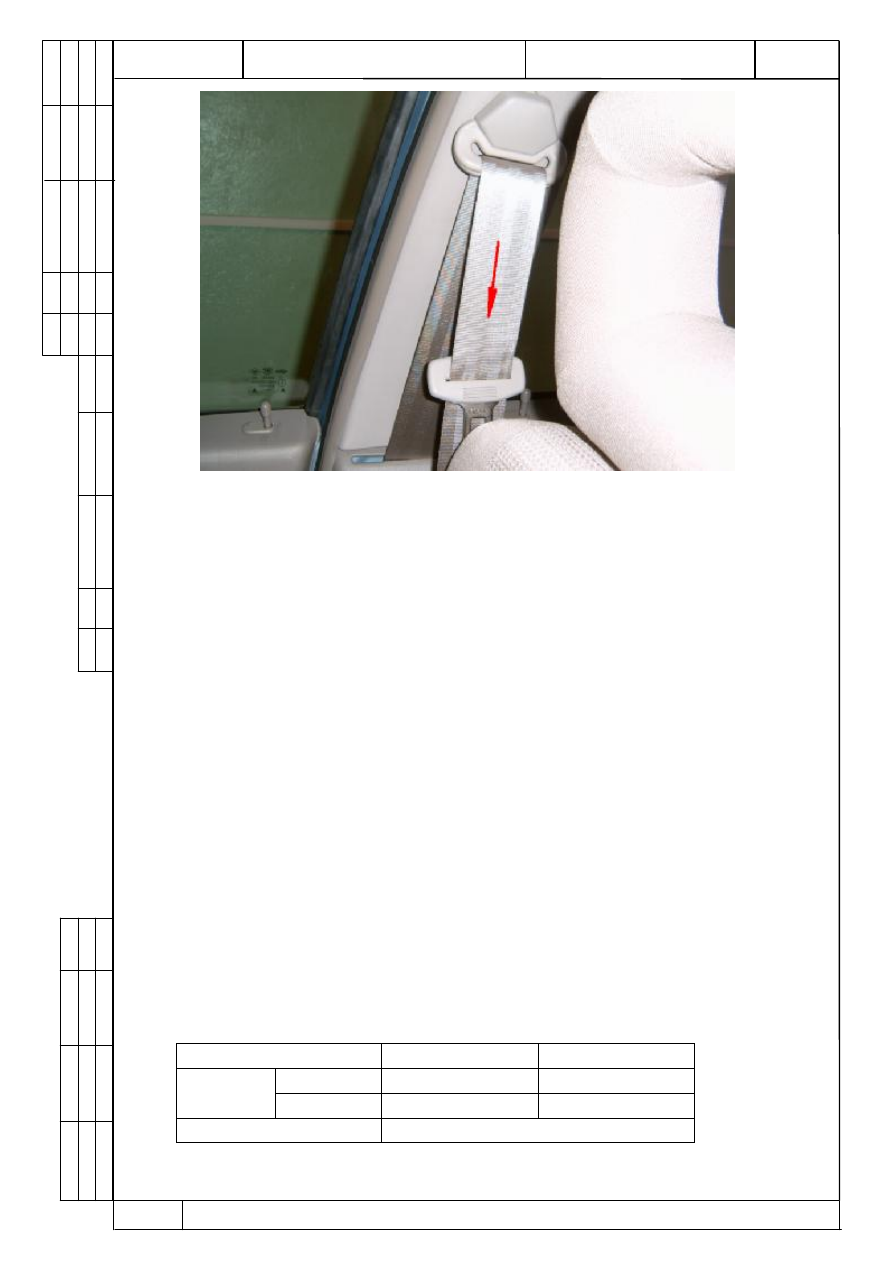

Рис. 44 Проверка ремней безопасности.



19. ОБСЛУЖИВАНИЕ КОЛЕС АВТОМОБИЛЯ.


 19.1 ПРОВЕРКА СОСТОЯНИЯ ШИН.


Проверить  шины  автомобиля  на  отсутствие  повреждений  и  неравномер-

ность износа. Шины имеют индикаторы износа протектора, индикаторы по-

являются  на  поверхности  беговой  дорожки,  когда  остаточная  глубина  ри-

сунка протектора составляет 1,6 мм или менее. Шина подлежит замене если

на беговой дорожке появился хотя бы один индикатор износа.

Проверить отсутствие повреждений дисков колес, при наличии поврежде-

ний  произвести  правку  или  заменить  и  отбалансировать  колеса  (допусти-

мый дисбаланс 15 г).

Проверить крепление колес и при необходимости подтянуть. Запрещается

смазывать колесные болты. Моменты затягивания болтов крепления колес –
от 95 до 115 Н-м.





Разрешается применять только шины размерности 175/65R13*.

 19.2 ПРОВЕРКА ДАВЛЕНИЯ ВОЗДУХА В ШИНАХ.


Проверить давление  в шинах  (включая  запасное колесо).  Проверять дав-

ление следует на холодных шинах при помощи манометра.

Данные  о  давлении  воздуха  в  шинах  имеются  на  внутренней  стороне

лючка бензобака.

Давление в шинах должно соответствовать табличным данным:


Размер шин

175/60 R13 77H  155/65 R13 73H

частичная

190

220

Нагрузка

полная

200

240

Запасная шина

250



ГОСТ 3.1105-84

                      ЗАО "ЗАЗ" ОС

25480917





Лист

41



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.056

Технологическая инструкция по проведению регламентных работ автомобилей Чери  «QQ»



20. КОНТРОЛЬ УГЛОВ УСТАНОВКИ КОЛЕС.

Проверку  и  регулировку  углов  установки  передних  колес  выполняют  на

специальных стендах в соответствии с инструкцией на стенд.

Перед проверкой углов установки колес необходимо проверить высоту ле-

вой и правой стороны. Контроль производить на снаряженном автомобиле с
нагрузкой эквивалентной двум пассажирам. Проверить центровку рулевого
колеса (руль должен находиться в центральном положении  ± 5 градусов.

Неодинаковая высота левой и правой стороны кузова автомобиля указыва-

ет на повреждение или деформацию деталей подвески.

Произвести осадку подвесок проездом по специальной дорожке.
Зафиксировать рулевое колесо в положении, соответствующему прямоли-

нейному движению с помощью ограничивающего устройства.

Проверить углы установки задних колес (обеспечиваются конструкцией).
-  развал задних колес 0' (±20');
- схождение задних колес 10' (±20');

Проверку и регулировку углов установки передней оси следует проводить

в следующей последовательности:

- угол продольного наклона оси поворота  3°15' (±30') (обеспечивается кон-

струкцией);

- угол развала  1° (±30'). После сборки при нормальных условиях не требу-

ется регулировка угла развала передних колес;

Если  угол развала  передних колес выше установленного, ослабить болты,

соединяющие передний амортизатор и поворотный кулак, и перемещать ку-

лак для регулировки, при этом изменение угла должно быть в пределах ±10'.

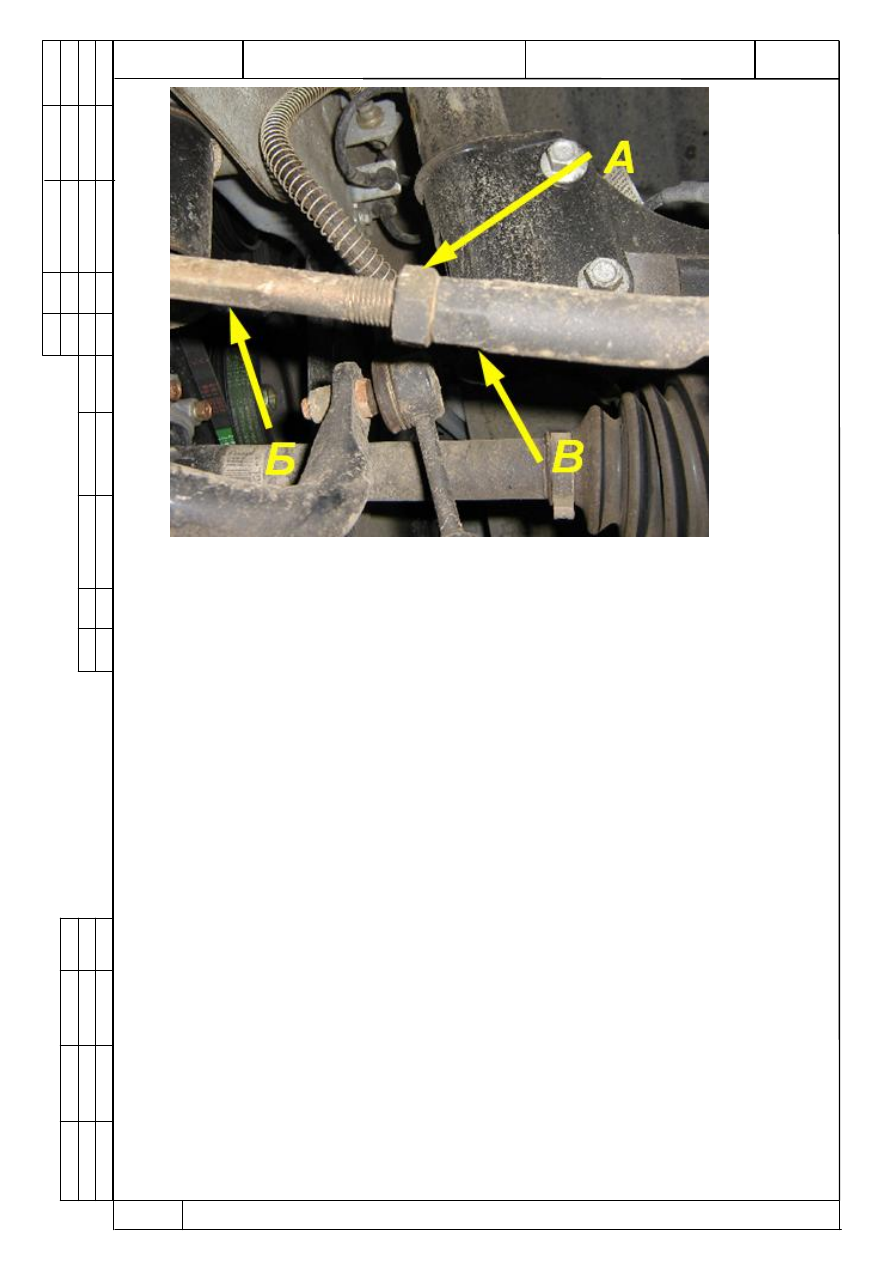

- схождение 0°10' (±10'). Угол схождения регулируется вращением оси ру-
