Автомобили Chery: руководства по ТО - часть 510

ГОСТ 3.1105  форма 2





Задняя подвеска



D

С14ВХ – 2901002

2



Разраб.



Лагода

















ЗАО «ЗАЗ» ОС



Проверил   Шишкин









Рычаг задней

подвески

    25480917.

 75.056











Н. контр.



Лагода

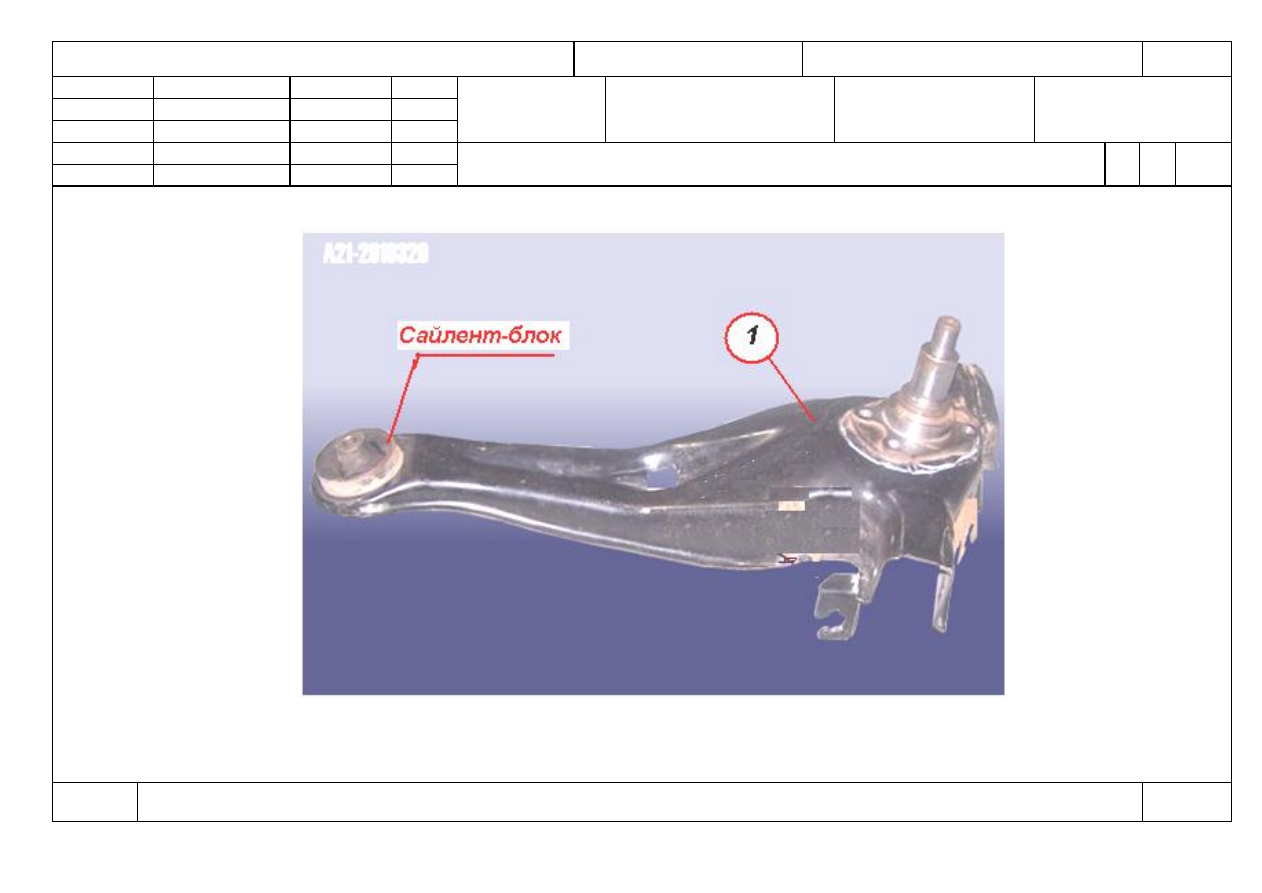

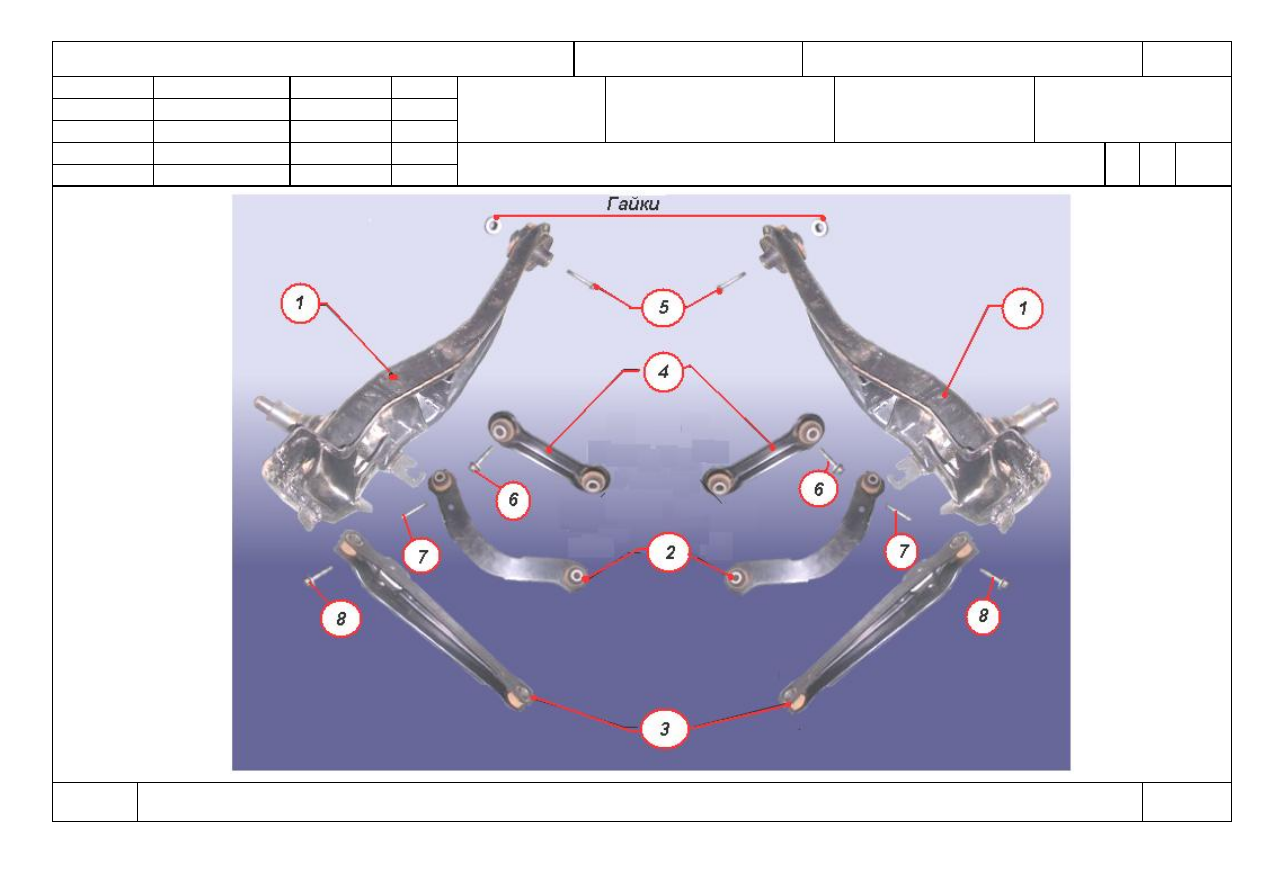

Снятие, установка рычага задней подвески

О

1





140-

145






























КЭ

ТП 75.056

101




ГОСТ 3.1105  форма 2





Задняя подвеска



D

С14ВХ – 2901002

3



Разраб.



Лагода

















ЗАО «ЗАЗ» ОС



Проверил   Шишкин









Рычаг задней

подвески

    25480917.

 75.056











Н. контр.



Лагода





Снятие, установка рычага задней подвески

О

1





140-

145




КЭ

ТП 75.056

102




ГОСТ 3.1118  форма 1б





Задняя подвеска DС14ВХ



– 2901002

1





























































Замена сайлент-блока

рычага задней подвески

25480917.

75.056

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                           150  Слесарно-сборочная    (См. КЭ лист 102).            3

03

Выполнить операции 005,140.

04

Б 05                                               Подъемник                                 Q=3т

06

Тележка                                      7043-334

07

Гидропресс                                 10 т

08

09

К 10 1. Рычаг задней подвески правый /левый в сб.                   А21-2919320/310                                                  шт.                 1/1

11 2.

Сайлент-блок                                                                                                                                                     шт.                  2

12

М 13      Мыло жидкое  ТУ 18.1704-75                                                                                                                          кг                  0,012

14

О 15 1. При помощи пресса и приспособления КМ -158 выпрессуйте сайлет-блок поз. 2 рычага задней подвески поз. 1.

16

17 2.

При помощи пресса и приспособления КМ -158 запрессуйте сайлет-блок поз. 2 рычага задней подвески поз.1, предварительно

18

смазав жидким мылом.

19

20  3.

Выполнить  переходы 1 – 2  для другой стороны.

21

22 4.

Произвести контроль качества выполненных операций.

23

Обратите внимание на равномерное выступание буртов сайлент – блока с обеих сторон рычага, а также равномерное прилегание

24

резины по всей окружности.

МК/КТТП

ТП 75.056

103



ГОСТ 3.1118  форма 1б





Задняя подвеска

D

С14ВХ – 2901002



2





























































Замена сайлент-блока



рычага задней подвески



25480917.

75.056

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

Т 02 1. Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”.

03

04 2.

Инструментальная тележка типа 171 “HAZET.”

05

06 3.

Съемник / установщик КМ -158.

07

08 4.

Емкость для жидкого мыла.

09

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

МК/КТТП

ТП 75.056

104
