ГОСТ 3.1118  форма 1б





Задняя подвеска DС14ВХ



– 2901002

1





























































Установка верхнего рычага задней

подвески в сборе

25480917.

75.056

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                           130   Слесарно-сборочная  (См. КЭ лист 91-92).        3

03

Выполнить операции 125.

04

Б 05                                               Подъемник                                 Q=3т

06

Тележка                                      7043-334

07

08

К 09 1. Верхний рычаг задней подвески правый /левый в сб.   А21-2919110                                                        шт.                   2

10 2.

Рычаг задней подвески правый /левый в сб.                  А21-2919320 /310                                                шт.                 1/1

11 3.

Болт    М12х80,   S15                                                        FQ185B1280TFON                                               шт.                   4

12 4.

Гайка    М12  S18                                                               Q320D12                                                              шт.                   4

13

14



О 15 1. Установить верхний рычаг задней подвески в сборе  поз.1 по месту, соединив с кронштейном кузова и рычагом

16

задней подвески правым /левым в сборе поз. 2.

17

18 2.

Установить болты поз. 3 крепящие верхний рычаг задней подвески в сборе  поз.1 к кронштейну кузова и рычагу

19

задней подвески правому /левому в сборе поз.2.

20

21 3.

Закрутить  гайку поз. 4  болта поз. 3 крепящий верхний рычаг задней подвески в сборе  поз.1 к кронштейну кузова

22   (

окончательную затяжку болта поз. 3 и  гайки поз. 4 производить в статическом положении автомобиля на колесах) Мкр. 95 Н.м

23   (

Мкр. от 90 до 100 Н. м).

24

МК/КТТП

ТП 75.056

89



ГОСТ 3.1118  форма 1б





Задняя подвеска



D

С14ВХ



– 2901002

2





























































Установка верхнего рычага задней

подвески в сборе

25480917.

75.056

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02 4. Закрутить гайку поз. 4  болта поз. 3 крепящий верхний  рычаг задней подвески в сборе  поз.1 на рычаге задней подвески

03

правом /левом в сборе поз 2 (окончательную затяжку болта поз. 3  и  гайки поз. 4 производить в статическом положении

04

автомобиля на колесах)  Мкр. 95 Н.м (Мкр. от 90 до 100 Н. м).

05

06 5.

Выполнить  переходы 1 - 4  для другой стороны.

07

08 6.

Поднять  автомобиль на величину обеспечивающую возможность удаления специальной  технологической опоры с под  рычага

09

задней подвески в сборе поз.2.

10

11 7.

Убрать специальную  технологическую  опору  с  под рычага задней подвески в сборе поз.2.

12

13 8.

Произвести контроль качества выполненных операций.

14

15 9.

Переместить автомобиль к стенду регулировки улов колес, обеспечив  осадку подвесок.

16

1710.

Проконтролировать углы установки колес см. оп.  155.

18

Т 19  1. Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”.

20

21  2.

Динамометрический ключ Мкр. 0…120 Н.м (0…12 кгс.м).

22

23  3.

Специальная технологическая опора (домкрат для трансмиссий и коробок передач типа КЕ-32  0,3тн).

24

МК/КТТП

ТП 75.056

90



ГОСТ 3.1105  форма 2





Задняя подвеска

 D

С14ВХ – 2901002

1



Разраб.



Лагода















ЗАО «ЗАЗ» ОС



Проверил   Шишкин









Верхний  рычаг задней

подвески в сборе

    25480917.

 75.056











Н. контр.



Лагода





Снятие, установка верхнего рычага задней подвески в сборе



О

1





125-

130








КЭ

ТП 75.056

91




ГОСТ 3.1105  форма 2





Задняя подвеска

 D

С14ВХ – 2901002

2



Разраб.



Лагода















ЗАО «ЗАЗ» ОС



Проверил   Шишкин









Верхний рычаг задней

подвески в сборе

    25480917.

 75.056











Н. контр.



Лагода

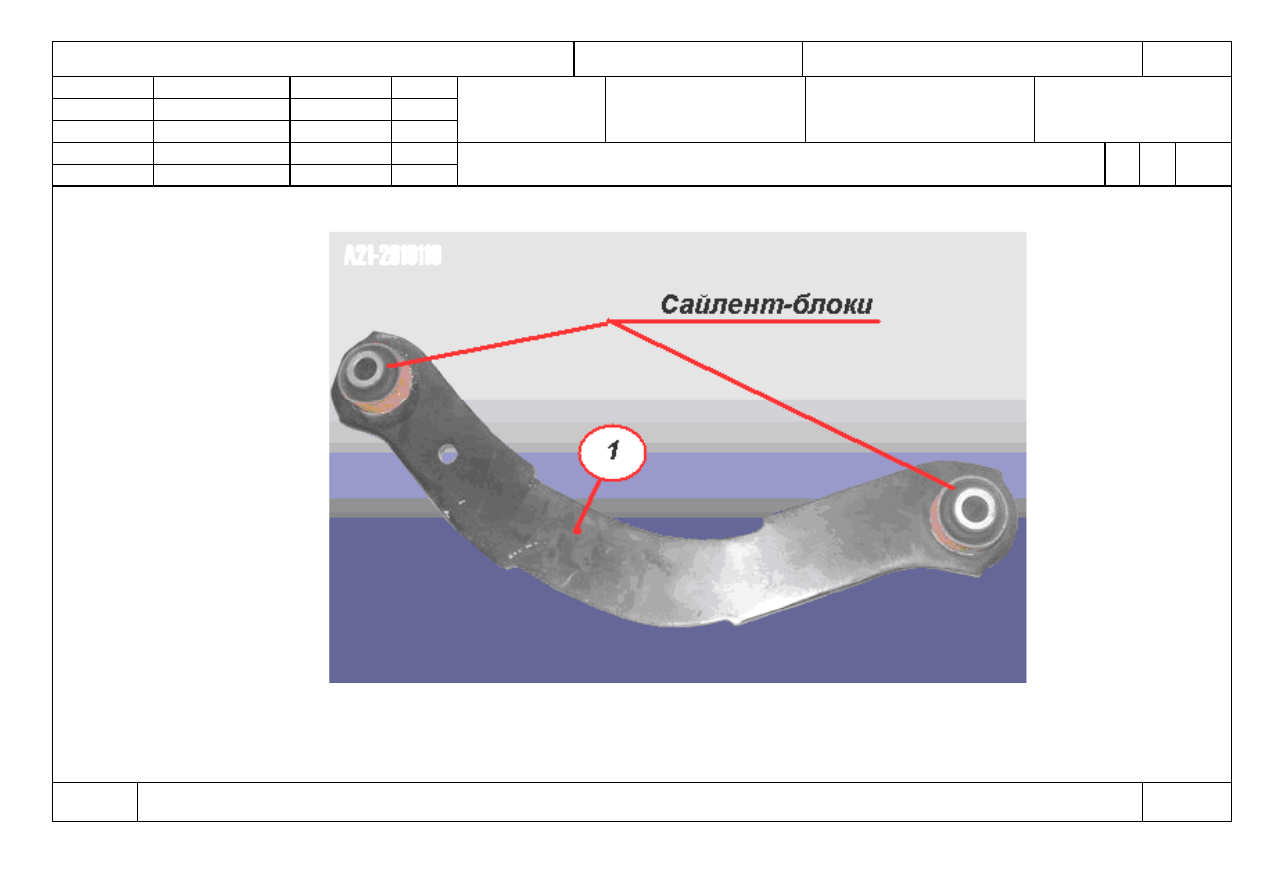

Снятие, установка верхнего рычага задней подвески в сборе



О

1





125-

130


























КЭ

ТП 75.056
