ГОСТ 3.1105  форма 2





Задняя подвеска DС14ВХ – 2901002

1



Разраб.



Лагода















ЗАО «ЗАЗ» ОС



Проверил   Шишкин









Подшипник ступицы

заднего колеса

    25480917.

 75.056













Н. контр.   Лагода





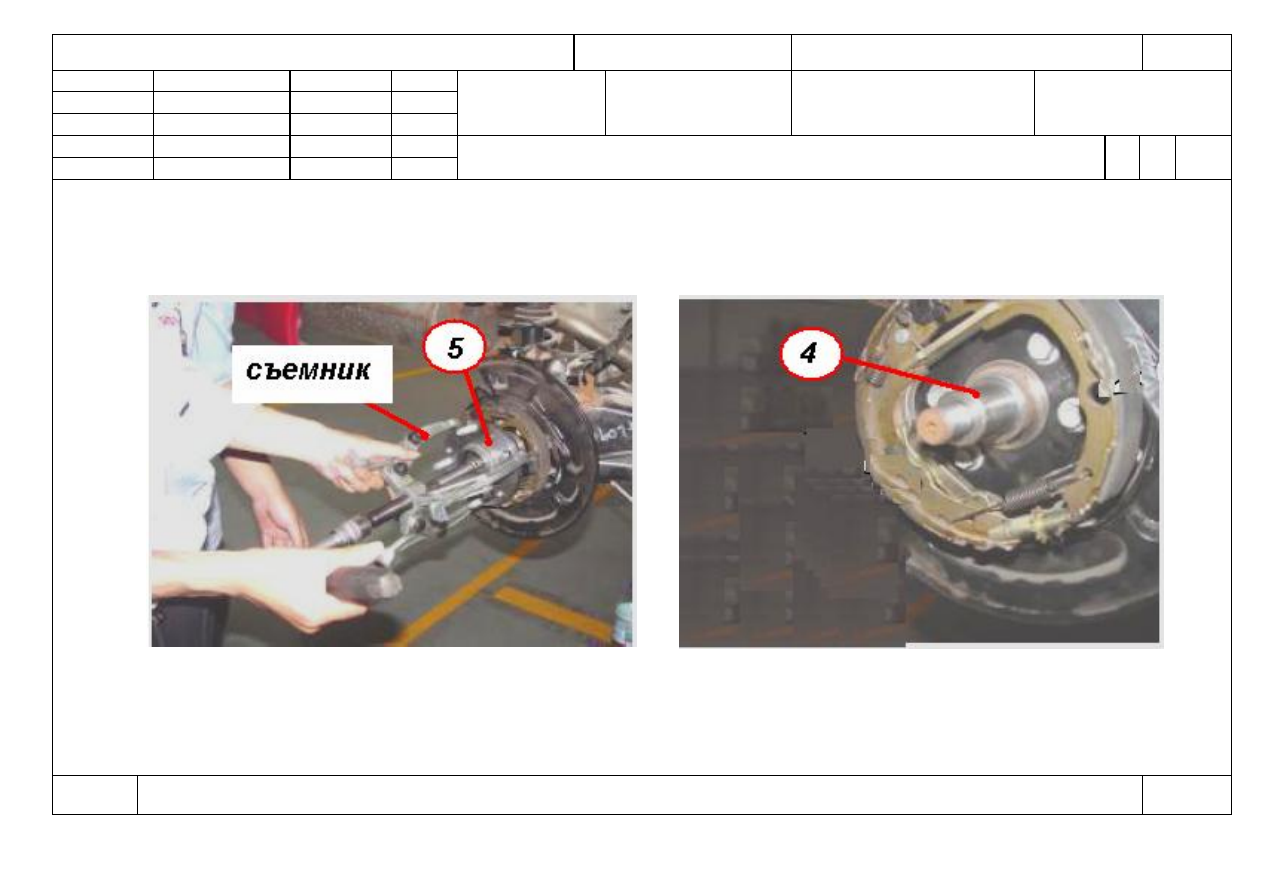

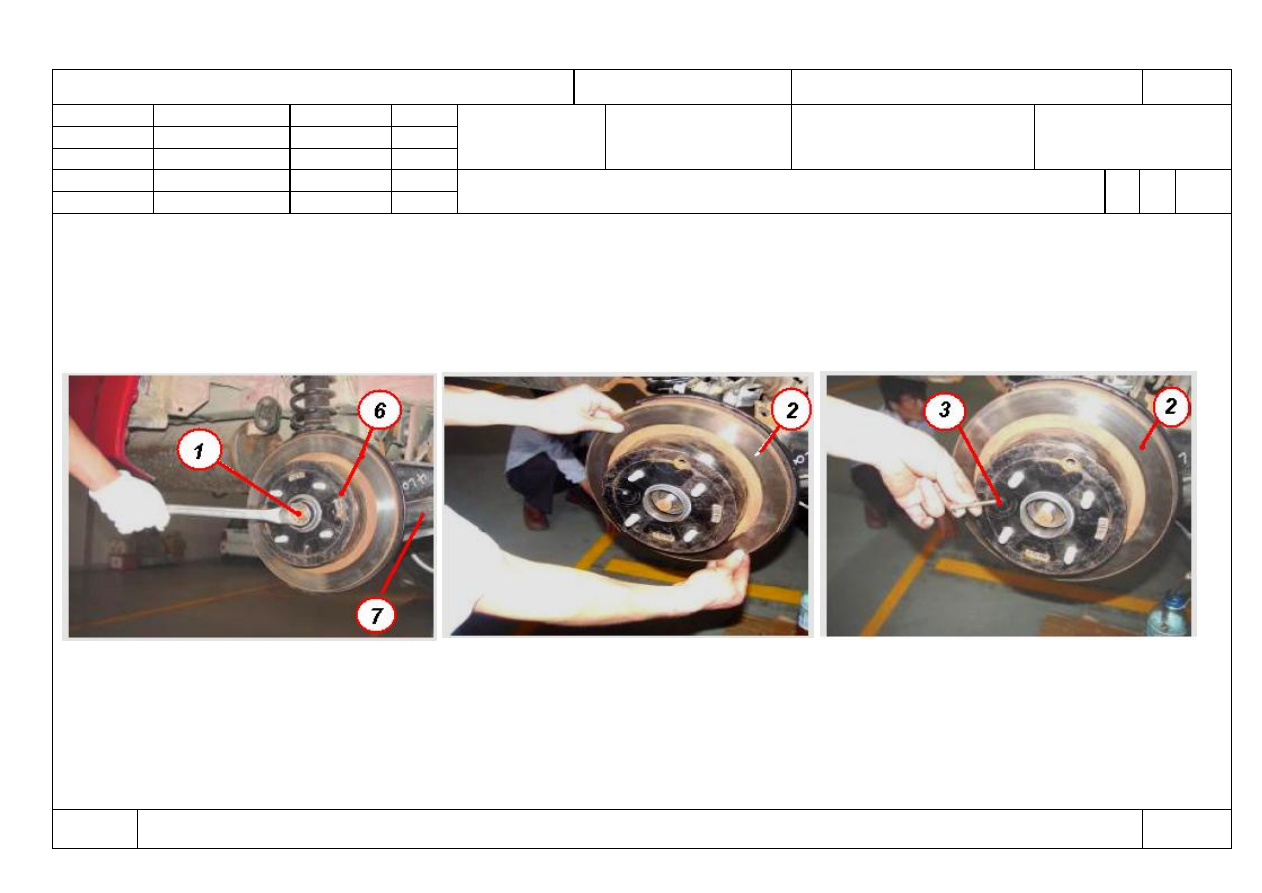

Снятие, установка подшипника ступицы заднего колеса

О

1





060-

065














КЭ

ТП 75.056

45

ГОСТ 3.1105  форма 2







Задняя подвеска DС14ВХ – 2901002

2



Разраб.



Лагода















ЗАО «ЗАЗ» ОС



Проверил   Шишкин









Подшипник ступицы

заднего колеса

    25480917.

 75.056











Н. контр.



Лагода





Снятие, установка подшипника ступицы заднего колеса

О

1





060-

065









КЭ

ТП 75.056

46


ГОСТ 3.1105  форма 2







Задняя подвеска DС14ВХ – 2901002

3



Разраб.



Лагода















ЗАО «ЗАЗ» ОС



Проверил   Шишкин









Подшипник ступицы

заднего колеса

    25480917.

 75.056













Н. контр.   Лагода





Снятие, установка подшипника ступицы заднего колеса

О

1





060-

065















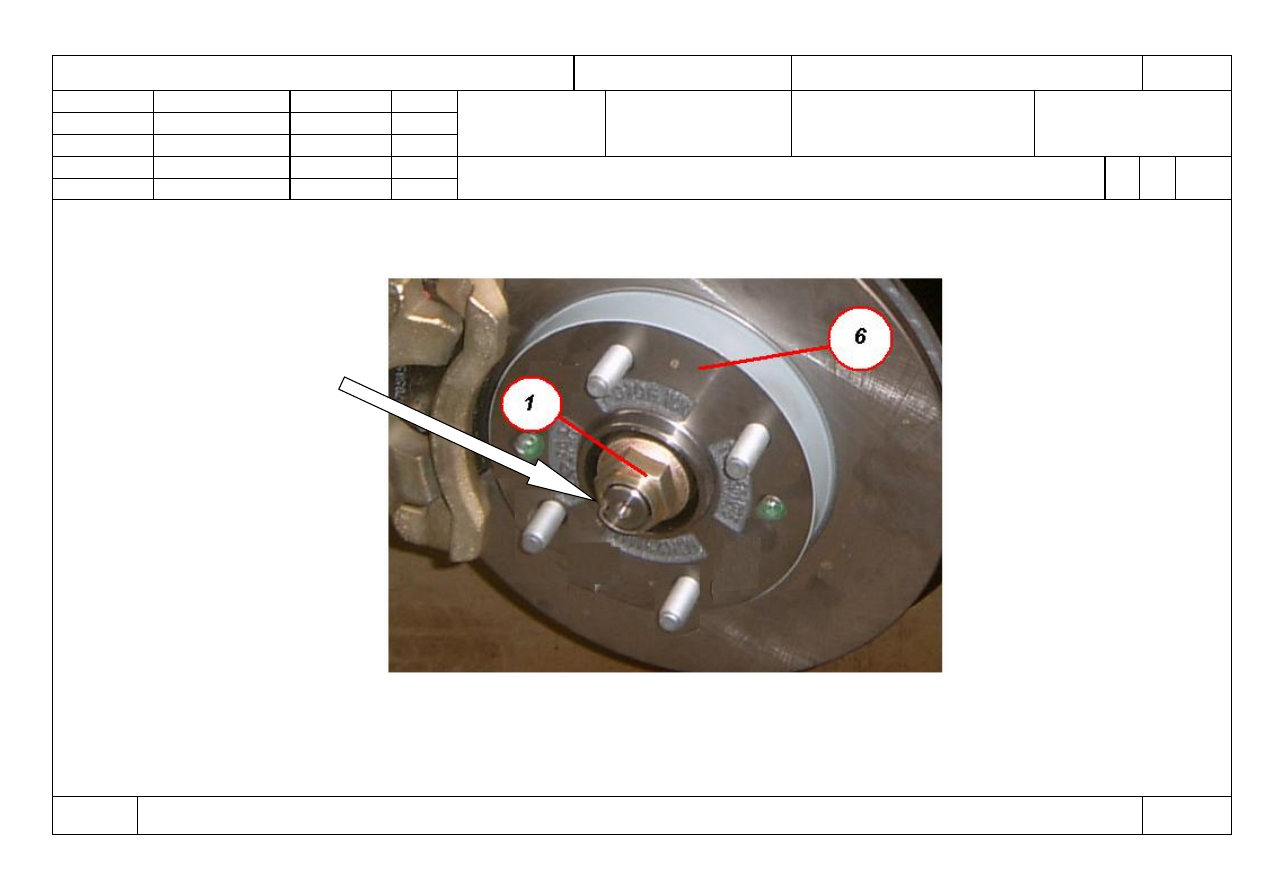

Место обжимки

                         гайки







КЭ

ТП 75.056

47



































ГОСТ 3.1118  форма 1б





Задняя подвеска



D

С14ВХ



– 2901002

1





























































Снятие тормозной колодки ручного

тормоза

25480917.

75.056

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                           070    Слесарно-сборочная    (См. КЭ лист 52-53).      3

03

Выполнить операцию  005, 010,040, 050.

04

Б 05                                               Подъемник                               Q=3т

06

Тележка                                    7043-334

07

К 08 1. Щиток тормоза  левый/правый                                       А21-3502010/11                                                    шт.              1/1

09 2.

Регулируемая опора колодок                                                                                                                        шт.               2

10 3.

Фиксатор колодки                                                             А21-3502025                                                         шт.               4

11 4.

Пружина                                                                            А21-3502023                                                         шт.               4

12 5.

Тормозная колодка                                                          А21-3501090                                                         шт.               4

13 6.

Стяжные пружины                                                                                                                                          шт.               6

14 7.

Опора колодок                                                                                                                                                шт.               2

15 8.

Тормозной диск                                                               А21-3502070                                                          шт.               2

16

О 17 1. Произвести контроль общего состояния деталей внешним осмотром.

18

При обнаружении отклонений произвести замену.

19

20 2.

Открутить, регулировочную гайку  на тросике стояночного тормоза убрав натяжение.

21

22 3.

С помощью гайки регулировочного устройства поз.2 заднего тормоза, поворачивайте регулировочное устройство до тех пор пока

23

не освободятся колодки поз.5.

24



МК/КТТП

ТП 75.056

48
