ГОСТ 3.1118 форма 1б
Задняя подвеска DС14ВХ
– 2901002
2

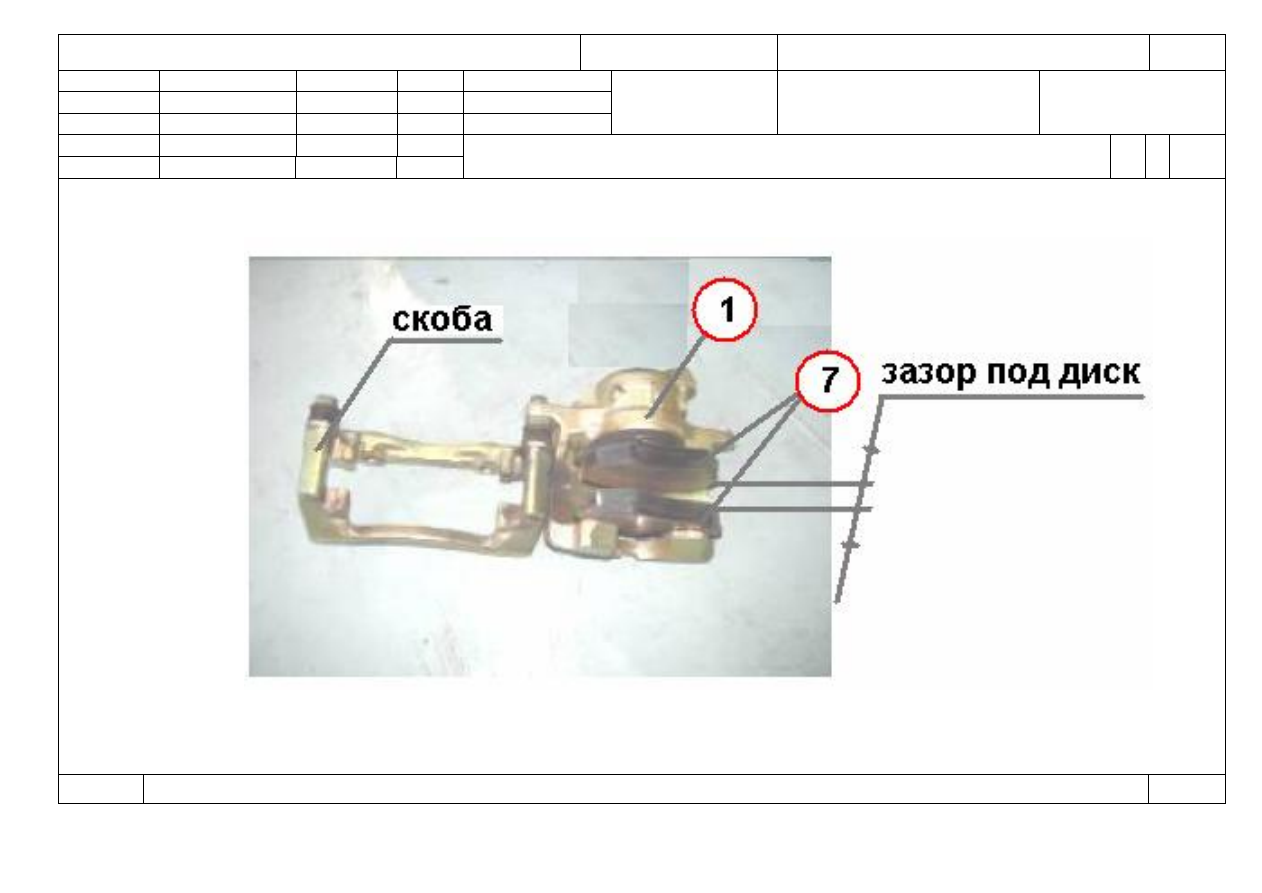

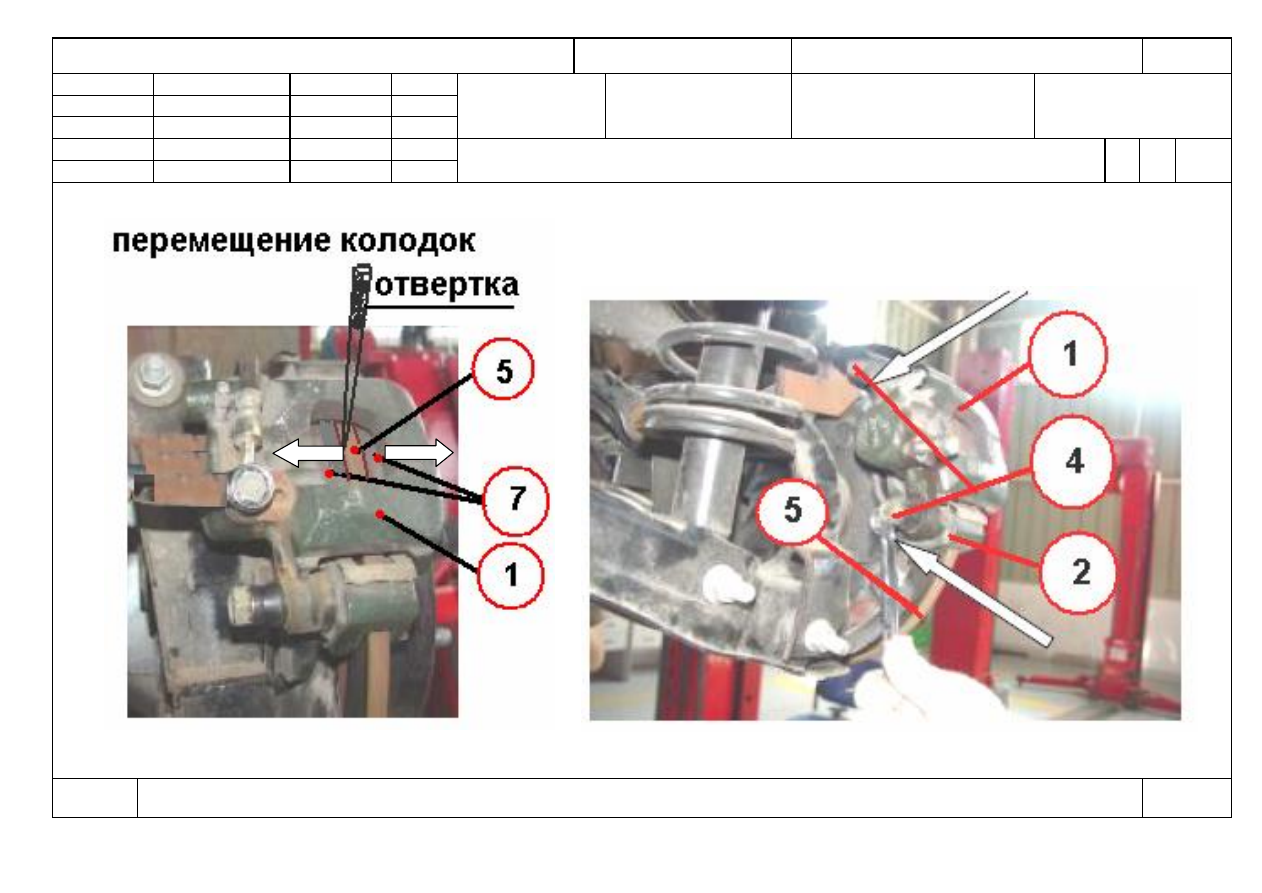

Установка суппорта тормоза
25480917.
75.056
А
Цех Уч РМ Опер Код, наименование операции
Обозначение документа
Б
Код, наименование оборудования
СМ Проф.
Р
УТ КР КОИД
ЕН
ОП
Кшт
Тпз
Тшт
К/М Наименование детали, сб. единицы или материала
Обозначение, код
ОПП
ЕВ
ЕН
КИ
Н.расх.
01

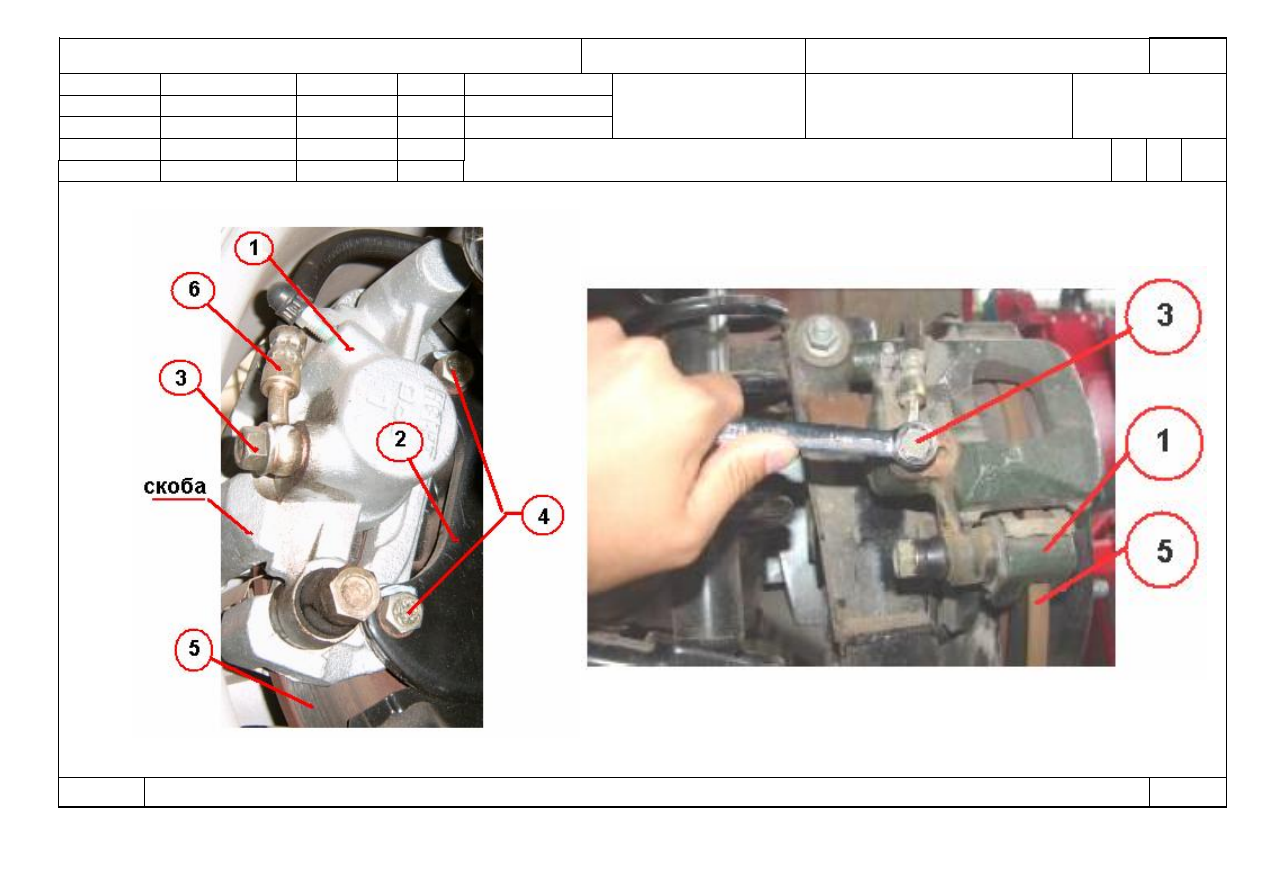

О 02 5. Затянуть болт поз. 3 крепления шланга для подвода тормозной жидкости с Мкр. 40Нм.
03
04 6.
Выполнить переходы 2 -6 для другой стороны.
05
06 7.
Выполнить оп. 015.
07
08 8.
Заполнить бачок главного тормозного цилиндра до соответствующего уровня чистой тормозной жидкостью.
09
10 9.
Произвести прокачку тормозной системы (суппортов) См. ТИ 75 - 001.
11
12
13
Предостережение: Не приводите в движение автомобиль до тех пор, пока педаль тормоза не будет
противном случае зто вызовет неправильное торможение.
14
жесткой. В противном случае это вызовет неправильное торможение.
15
1610.
Произвести контроль качества выполненных операций.
17
Т 18 1. Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”.
19 2.
Динамометрический ключ Мкр 0…120 Нм (0…12 кгс.м)
20 3.
Штангенциркуль 0 -250 ГОСТ166-73.
21 4.
Очки защитные 02-76 ГОСТ 12.4.013-85.
22
23
МК/КТТП
ТП 75.056
