Автомобили Chery: руководства по ТО - часть 488
ГОСТ 3.1118 форма 1б
Задняя подвеска
D
С14ВХ – 2901002
2

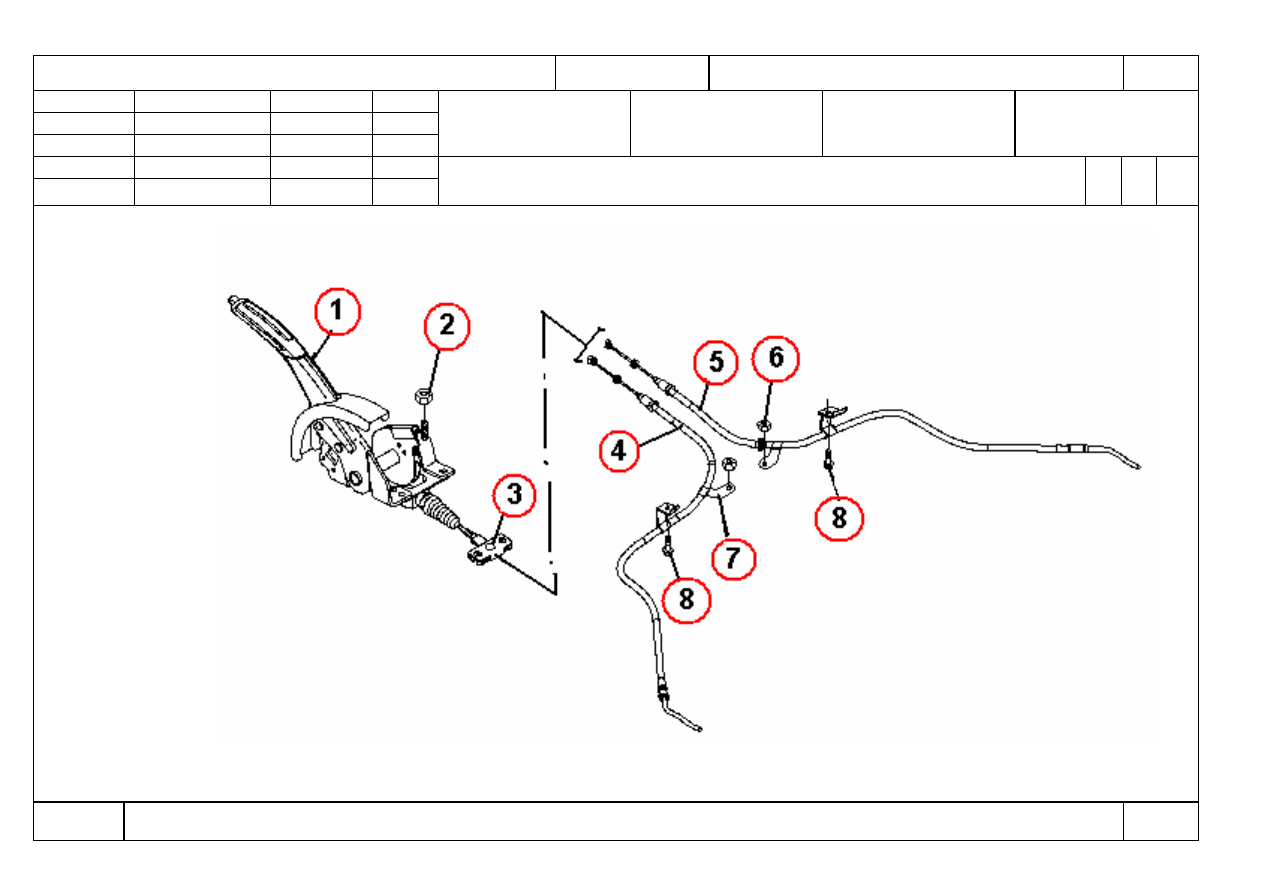

Подсоединение троса стояночного
тормоза задней подвески в салоне
25480917.
75.056
А
Цех Уч РМ Опер Код, наименование операции
Обозначение документа
Б
Код, наименование оборудования
СМ Проф.
Р
УТ КР КОИД
ЕН
ОП
Кшт
Тпз
Тшт
К/М Наименование детали, сб. единицы или материала
Обозначение, код
ОПП
ЕВ
ЕН
КИ
Н.расх.
01
О 02 4. Частично поднять (чтобы колеса были вывешены) и хорошо зафиксировать автомобиль на высоту удобную для регулировки
03
стояночного тормоза.
04
05 5.
Вращать задние колеса медленно и равномерно затянуть гайку поз. 2 до начала сопротивления вращения колес, после этого, не
06
прекращая вращения колес, медленно отпустить гайку поз. 2 пока колеса не будут вращаться свободно.
07
08 6.

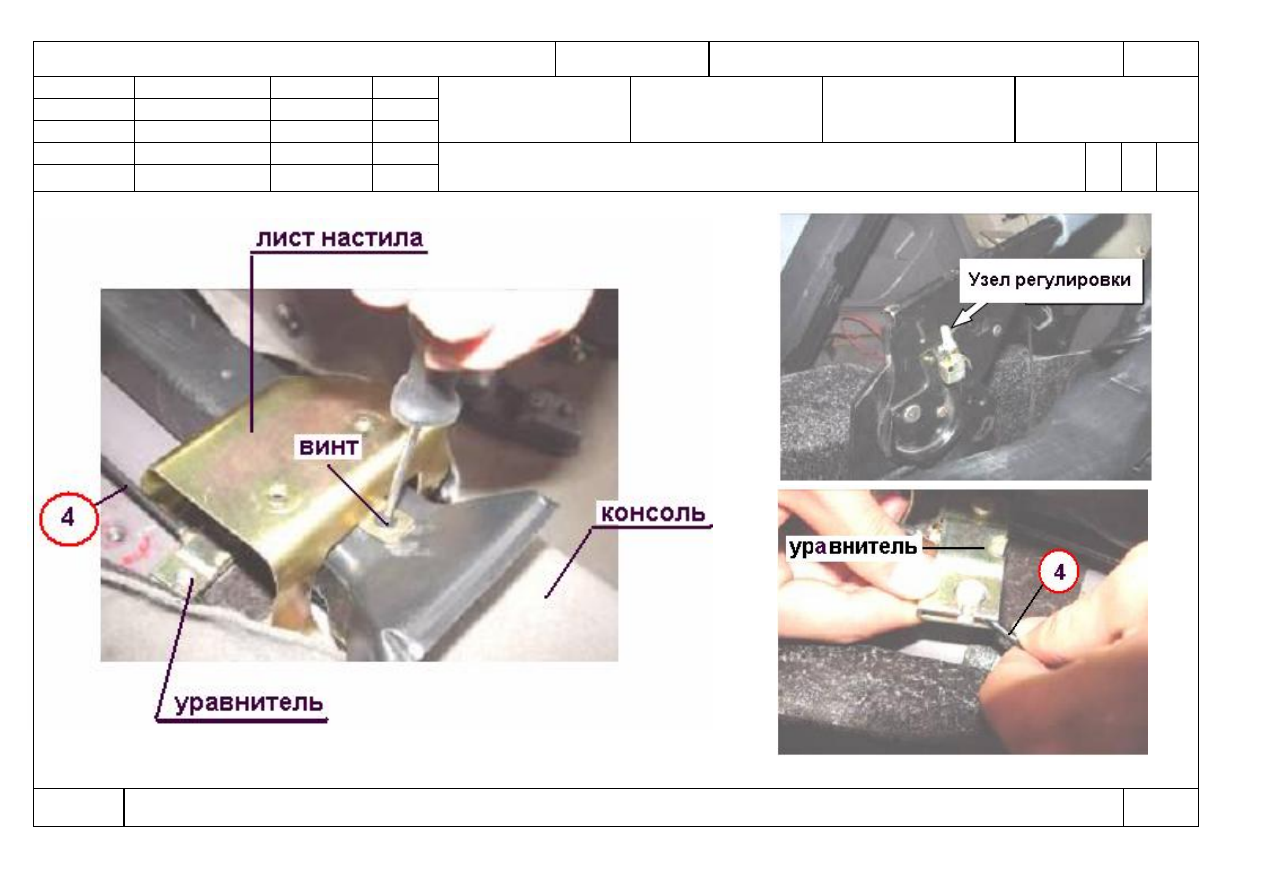

Закрепить соединяющие скобы тормозного троса и лист настила.
09
10 7.

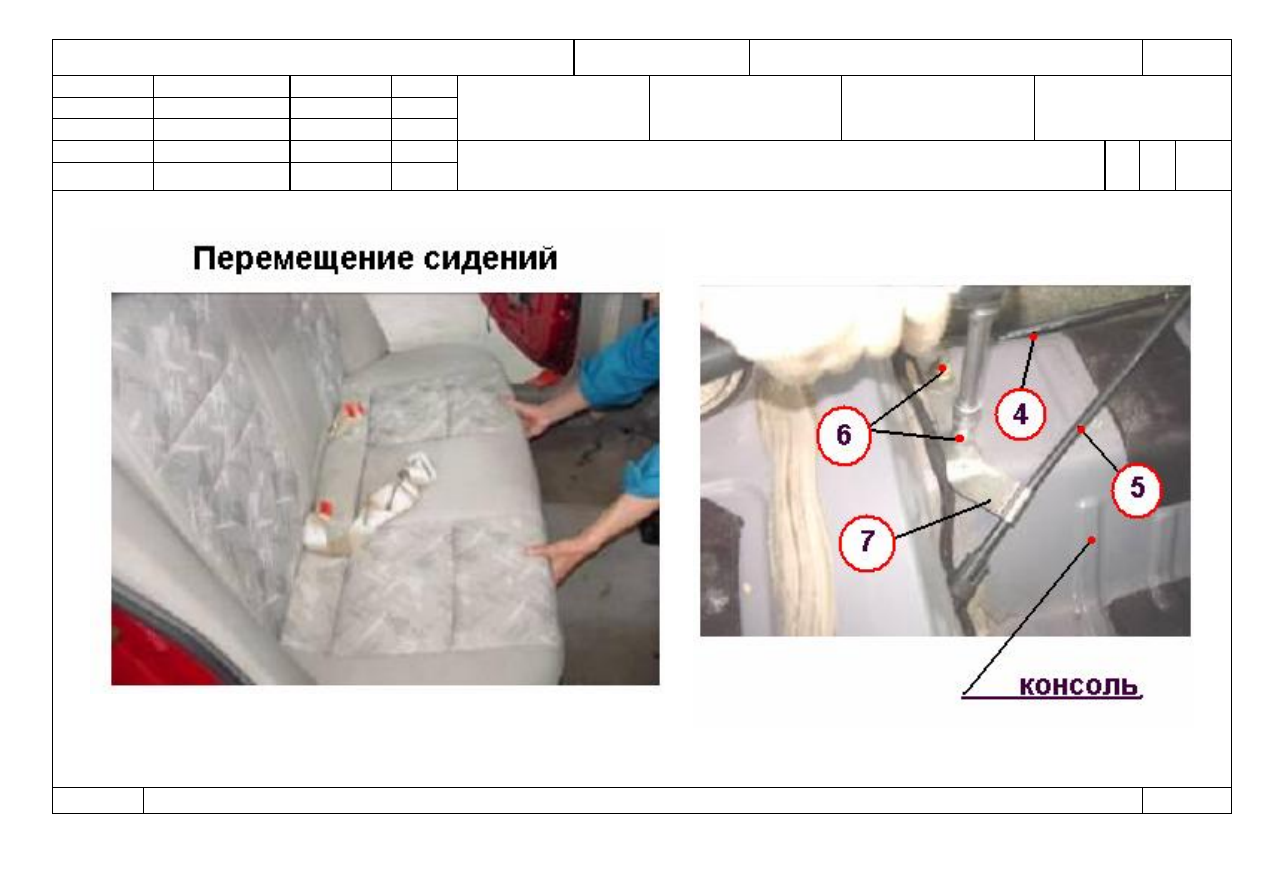

Установить ковровое покрытие. Опустить заднее сидение. Установить накладку порога. Установить накладку консоли .
11
12 8.
Проверить, визуально, правильность выполнения операции.
13
Контроль
:
опустить рычаг стояночного тормоза в крайнее нижнее положение. Затем поднять его на 4 «щелчка». При
14
этом тормозной момент на задних колесах должен быть от 26 Нм. до 44 Нм.
15
16
Т 17 1. Ключ рожковый 895 8х10,13, отвертка А11 – 3900105, насадка разрезная 7112-10, ключ 4101-02 ПК 9х12 2-25.
18
19 2.
Инструментальная тележка типа 171 «HAZET».
20
21
3.
Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta.
22
23
24
МК/КТТП
ТП 75.056
13
