ГОСТ 3.1118 форма 1б





Амортизационные стойки DB12AO

1





























































Регулировка углов установки колес

25480917.

75.054

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А  02

070

Слесарно-сборочная                                          3

03

           (

см. КЭ лист 48).

04



Выполнить операцию  005.

05

Б 06                         Установка для регулировки улов колес типа ЕХАСТ-60Е



07

Слесарно-сборочный верстак                7051-146



08

Тележка                                                    7043-334

  09

О 10 1. Переместить автомобиль к стенду регулировки улов колес, обеспечив  осадку подвесок.

11

12 2.

Проконтролировать углы установки передних колес:

13

Угол развала передних колес, град. 1°±30`.

14

Схождение передних колес 10`±10`(минут).

15

Продольный наклон оси поворота град.   3°15`±30`.

16

17 4.

При несоответствии нормативных значений, произвести регулировку схождения передних колес:

18  -

проверить давление в шинах, при необходимости довести до нормы (2,0 атм.);

 19  -

отпустить стопорную гайку (поз.1);

 20  -

произвести регулировку вращением рулевой тяги (поз.2);

21  -

затянуть стопорную гайку (поз.1)с Мкр=30 Нм, удерживая наконечник рулевой тяги (поз.3);

22  -

нанести метки на резьбовые соединения.

 23



Внимание!



Контроль производить на оборудовании совместно с рабочим.

Р 24  100%

МК/КТТП

ТП. 75.054

46




ГОСТ 3.1118 форма 1б





Амортизационные стойки DB12AO

2





























































Регулировка углов установки колес

25480917.

75.054

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

Т 02 1. Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”.

03 2.

ДК 10-100 Нм.

04 3.

Перчатки трикотажные тип 1 ТУ 17-Украины 2641-94.

 05

06

07

08

  09

10

11

12

13

14

15

16

17

18

 19

 20

21

22

 23

24

МК/КТТП

ТП. 75.054

47






ГОСТ 3.1105  форма 2







Амортизационные стойки DB12AO

1



Разраб.



Лебедев

















ЗАО «ЗАЗ»



Проверил



Шишкин











    25480917.

 75.054













Н. контр.



Лагода





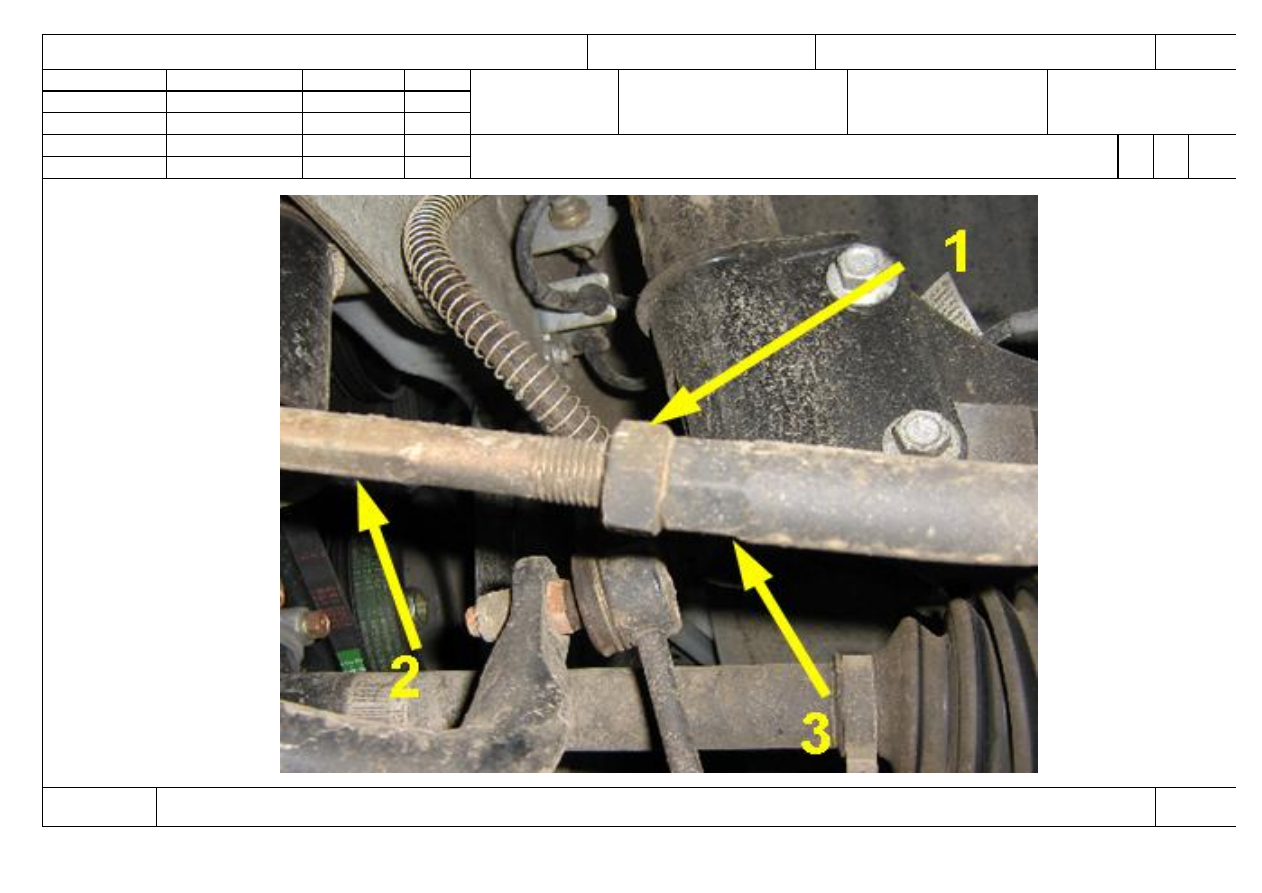

Регулировка углов установки передних колес

О1



070




 Оп. 070












































КЭ

ТП 75.054

48




ГОСТ 3.1118 форма 1б





Амортизационные стойки DB12AO

1





























































Контроль

25480917.

75.054

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02



         080

Контроль                                                                3

03

Выполнить операции  (015,025,035,045,055,070).

04

Б 05                           Подъемник                                                    Q=3т

06

Тележка                                                         7043-334

07

Слесарно-сборочный верстак                      7051-146

08

О 09 1. Контролировать – визуально:

10  -

наличие товарного знака или ярлык завода-изготовителя на вновь установленных деталях и узлах;

11  -

комплектацию и качество сборки (наличие крепежных и стопорящих элементов на узлах и деталях);

12  -

отсутствие механических повреждений деталей и узлов.

13

Р 14  100%

15

О 16 2. Проконтролировать эффективность работы подвесок автомобиля.

17

Р 18  100 %

19

О 20 3. Контролировать моменты затяжки резьбовых соединений по операциям:

21

22  -

болтов крепления блока предохранителей к кузову автомобиля  Мкр=9...14 Нм;

23  -

гаек крепления планки держателя АКБ Мкр=8…11 Нм;

24  -

гаек крепления клемм АКБ Мкр=8,5…10,5 Нм;

МК/КТТП

ТП. 75.054
