ТИ 75.053

Технологическая инструкция по проведению регламентных работ автомобилей Чери Eastar.


Для проверки необходимо иметь вольтметр постоянного тока со шкалой до

15

…

30 В, класса точности не ниже 1,0.

После 15 мин работы двигателя при средней частоте вращения коленчато-

го  вала  двигателя  и  включенных  фарах  замерить  напряжение  между  клем-
мой "+" аккумулятора и "массой". Напряжение должно находиться в преде-
лах 14,2

±

0,5 В.



11. ПРОВЕРКА СИСТЕМЫ ОХЛАЖДЕНИЯ.

11.1

ПРОВЕРКА

УРОВНЯ

ОХЛАЖДАЮЩЕЙ

ЖИДКОСТИ

И

ГЕРМЕТИЧНОСТИ СИСТЕМЫ.



Жидкость должна полностью заполнять радиатор и находиться в пределах

отметок МIN и  МАХ расширительного бачка (на холодном двигателе). Ес-

ли  уровень  опустился  ниже  отметки  МIN,  добавить  антифриз,  чтобы  жид-

кость не превышала отметку МАХ (см. рис.22).

ВНИМАНИЕ: переполнение расширительного бачка не допускается.

Проверить герметичность системы охлаждения, отсутствие вздутий и тре-

щин  шлангов:

- шлангов и подводящей трубы водяного насоса;
- шлангов радиатора отопителя;
- шланга на расширительном бачке, в моторном отсеке;
- шлангов на термостате;
- подводящего и отводящего шлангов радиатора;

Осмотреть  сливную  пробку  радиатора,  а  также  датчик  включения    венти-

лятора радиатора, находящегося в правом верхнем  углу    радиатора.  Нали-

чие подтеканий в соединениях не допускается.

Проверить плотность охлаждающей жидкости денсиметром, согласно пас-

порта на прибор. Плотность охлаждающей жидкости при t 20

о

С должна на-

ходиться в пределах 1,078…1,085 или -40

  о

С (в зависимости от типа приме-

няемого ареометра).

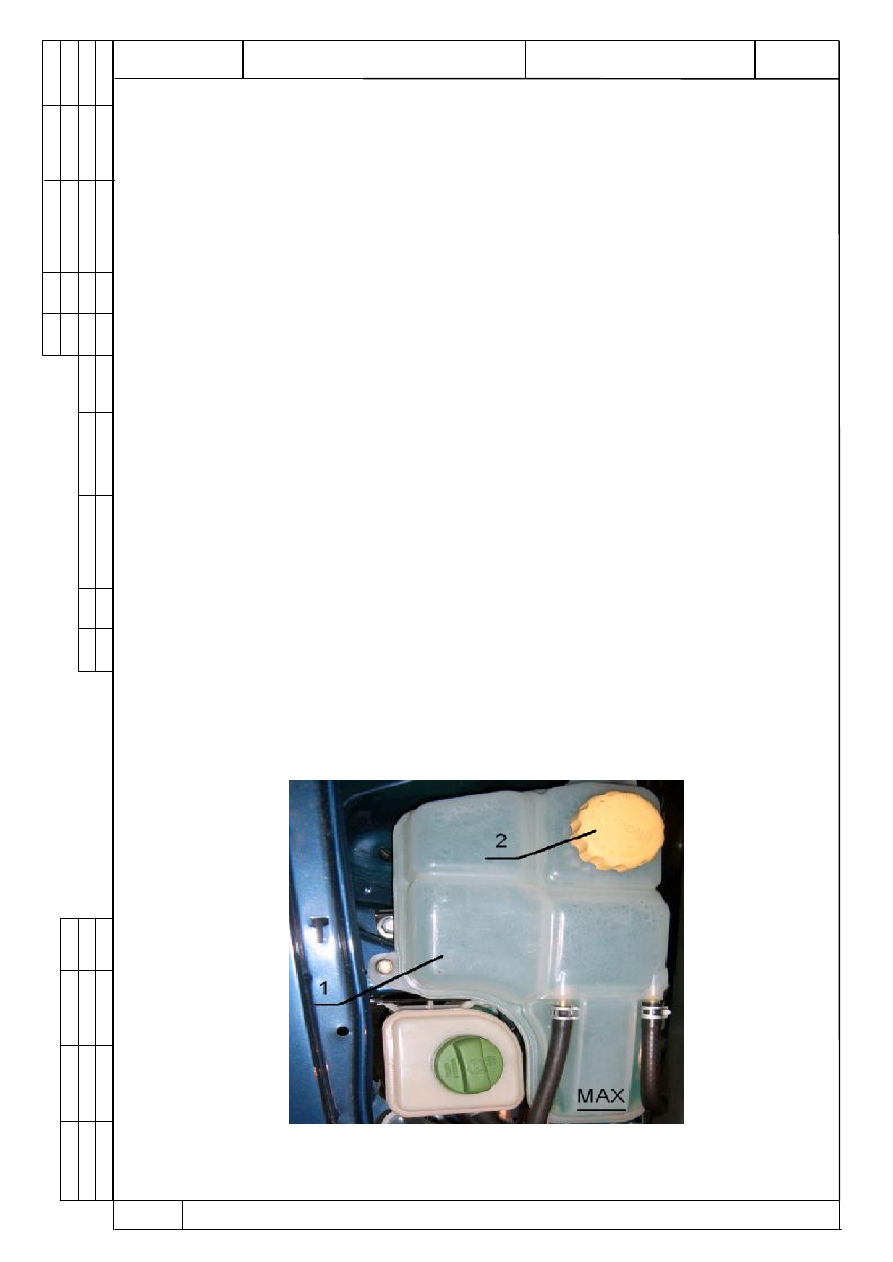

Рис. 22. Проверка уровня охлаждающей жидкости в

расширительном бачке.

ГОСТ 3.1105-84

                      ЗАО "ЗАЗ" ОС

25480917





Лист

22



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.053

Технологическая инструкция по проведению регламентных работ автомобилей Чери Eastar.



Предупреждение!
Проверку  уровня  и  открытие  пробки  бачка  для  доливки  жидкости  прово-
дите  только  на  холодном  двигателе.  После  доливки  жидкости  пробка
должна быть плотно завернута, так как система при работающем и про-
гретом двигателе находится под давлением.


11.2 ЗАМЕНА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ.

 При  замене  охлаждающей  жидкости  необходимо  выполнить  следующий

перечень операций:
- снять с расширительного бачка пробку поз. 2 рис. 22;
- слить охлаждающую жидкость, сняв нижний патрубок радиатора, предвари-

тельно подставив под них емкость;
- для полного сливания охлаждающей жидкости необходимо снять насос рис.
23;
- установить насос поз 1-1;
- залить охлаждающую жидкость (объем системы 8 л.) в горловину расшири-

тельного бачка до уровня превышающего отметку «MIN» на 15…20 мм;
- установить на место пробку расширительного бачка;
- запустить двигатель и дать ему поработать на холостом ходу, прогреть дви-

гатель до  t 82…95

о

С, чтобы  удалить  воздушные пробки из системы охлаж-

дения;
- после  срабатывания  вентилятора  радиатора  остановить  двигатель  и  прове-

рить  нет  ли  следов  подтекания  в  системе.  Если  уровень  охлаждающей  жид-

кости  ниже  нормы,  а  в  системе  охлаждения  нет  следов  подтекания,  долить

жидкость.

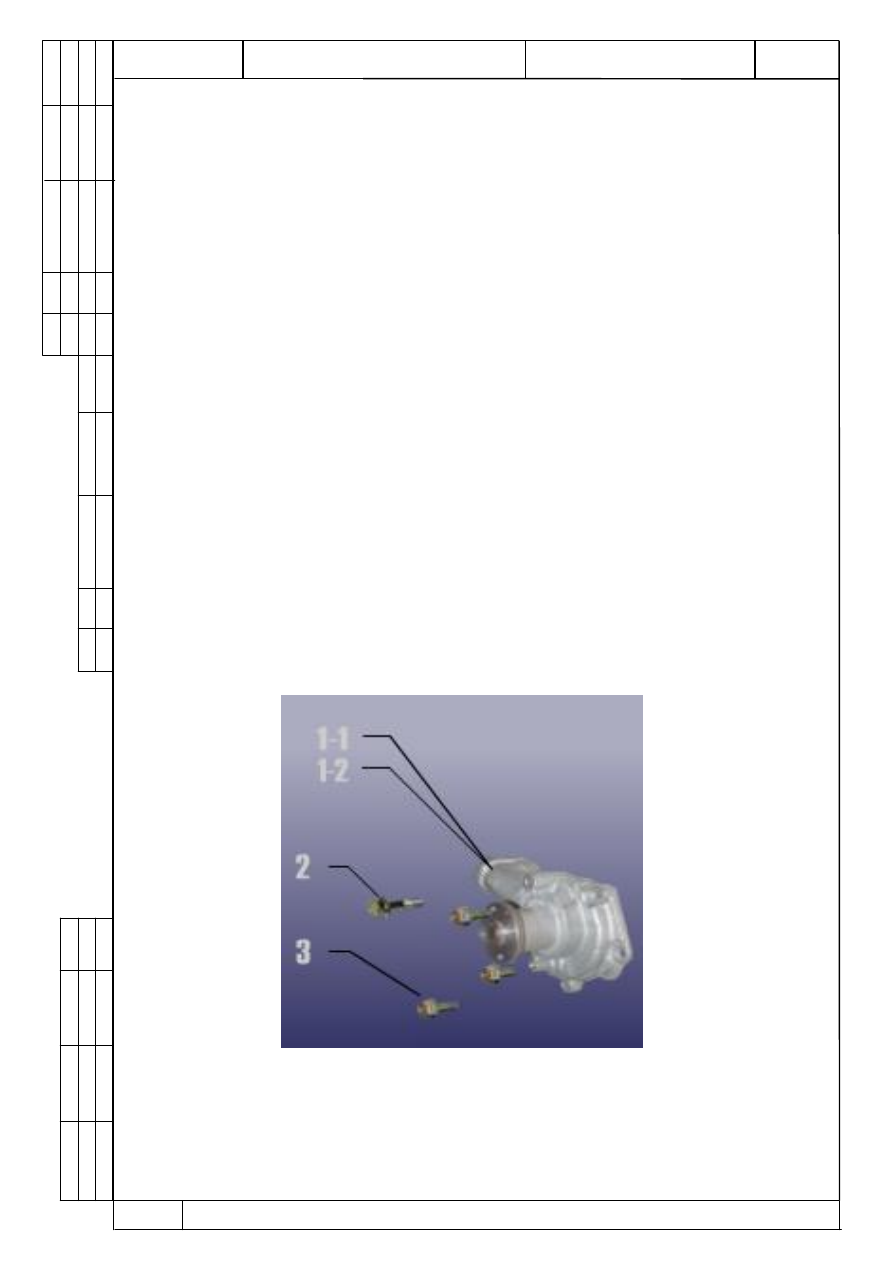

Рис. 23. Насос системы охлаждения.

1-1; 1-2- насос; 2; 3 – болты.

ВНИМАНИЕ:  При  сливе  охлаждающей  жидкости  автомобиль  должен  сто-

ять на ровной горизонтальной поверхности.

ГОСТ 3.1105-84

                      ЗАО "ЗАЗ" ОС

25480917





Лист

23



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.053

Технологическая инструкция по проведению регламентных работ автомобилей Чери Eastar.



11.3

ЗАМЕНА  МОТОРНОГО МАСЛА И ФИЛЬТРА.





Замену масла необходимо производить на прогретом двигателе в сле-

дующей последовательности

:

- открутить пробку маслозаливной горловины;
- открутить сливную пробку, предварительно подставив под картер емкость
для слива отработаннного масла и слить отработанное масло;
- открутить  масляный  фильтр  рис.  25.  поз.  1.  Фильтр  отворачивается  без
существенного  усилия.  При  возникновении  затруднений  с  его  отворачива-
нием следует воспользоваться съемником Hazet 2172 «Oil filter wrench». Ус-
тановить  новый  масляный  фильтр,  предварительно  убедившись  в  чистоте
посадочных  мест  и  плоскостей,    смазав  уплотнительное  кольцо  моторным
маслом, завернуть фильтр до касания прокладки и довернуть еще на ¾ обо-
рота (от руки);
- завернуть      пробку  сливного  отверстия  Мкр  20  Н*м,  предварительно  убе-
дившись в целостности уплотнительного кольца;
- залить  моторное  масло,  проконтролировав  уровень  маслоизмерительным
стержнем;
- закрутить пробку маслозаливной горловины;
- завести двигатель на несколько минут для заполнения масляного фильтра
и системы смазки двигателя;
- проверить  уровень моторного масла не ранее чем через 5 минут после ос-

тановки двигателя;
- вынуть маслоизмерительный стержень, протереть и установить обратно.
- снова вынуть и убедиться, что уровень масла находится на отметке  МАХ
(полно) с допуском «минус 5 мм»;
- проверить герметичность соединений масляного фильтра и блока цилинд-

ров.

ПРИМЕЧАНИЕ: уровень масла не должен превышать отметки МАХ, так

как это может привести к повреждению двигателя.

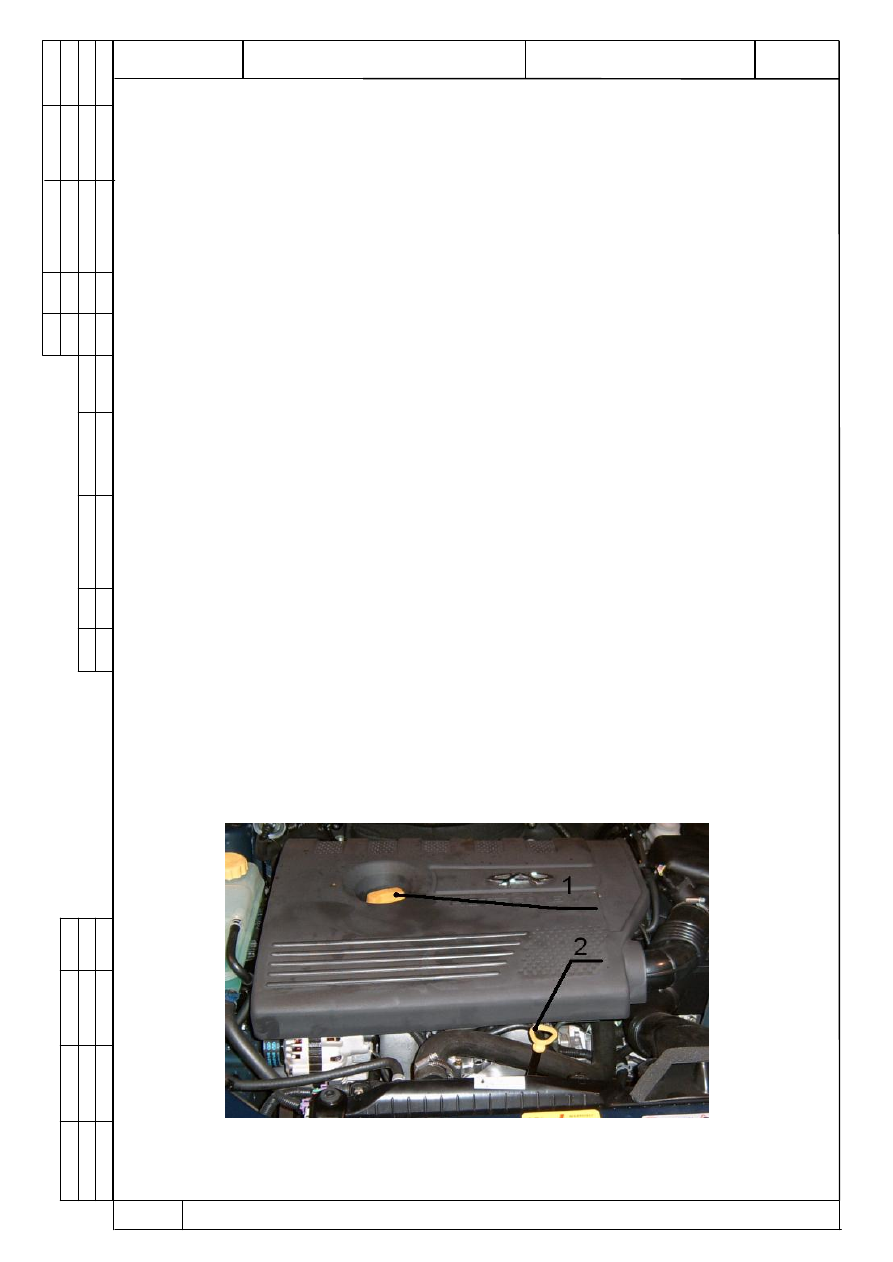

Рис. 24. Маслозаливная горловина и щуп контроля уровня масла.

1  – пробка; 2 – щуп.

ГОСТ 3.1105-84

                      ЗАО "ЗАЗ" ОС

25480917





Лист

24



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.053

Технологическая инструкция по проведению регламентных работ автомобилей Чери Eastar.

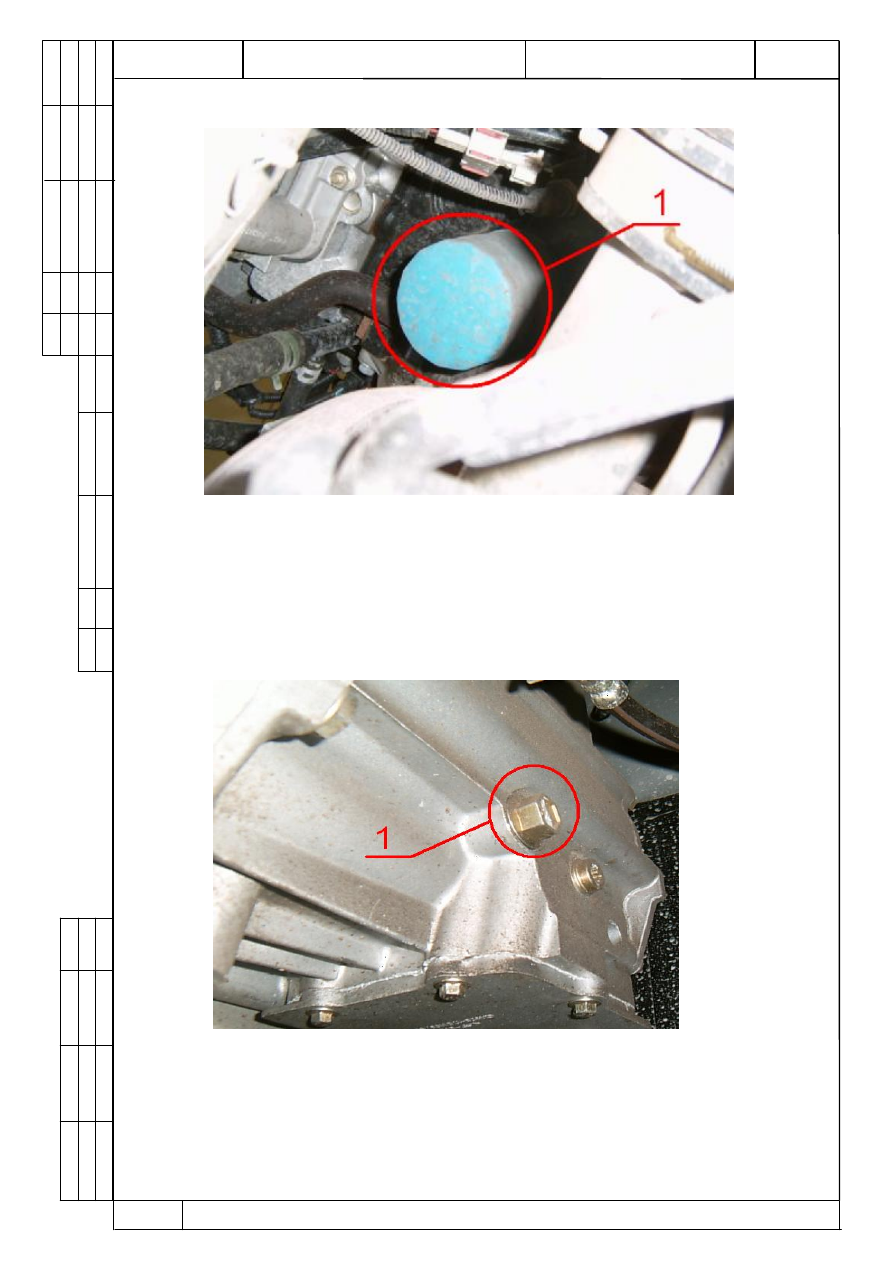

Рис. 25.  Масляный фильтр (поз. 1).

11.4

ПРОВЕРКА УРОВНЯ МАСЛА В КОРОБКЕ ПЕРЕДАЧ.



Открутить пробку долива поз. 1 (рис. 26) и проверить уровень масла. Масло

должно доходить до нижней кромки резьбового отверстия.






















Рис. 26.  Контрольное ( поз.1) отверстие в КПП.



Если уровень масла низкий, долить трансмиссионное масло, применяемое на

данном автомобиле до нижней кромки резьбового отверстия.

Установить на место и плотно закрутить пробку.

Удалить остатки масла при помощи ветоши.
