ГОСТ 3.1105  форма 2





Задняя подвеска DВ14В3 – 2910002





Разраб.



Лагода















ЗАО «ЗАЗ» ОС



Проверил   Шишкин









Нижний рычаг задней

подвески в сборе

    25480917.

 75.053











Н. контр.



Лагода





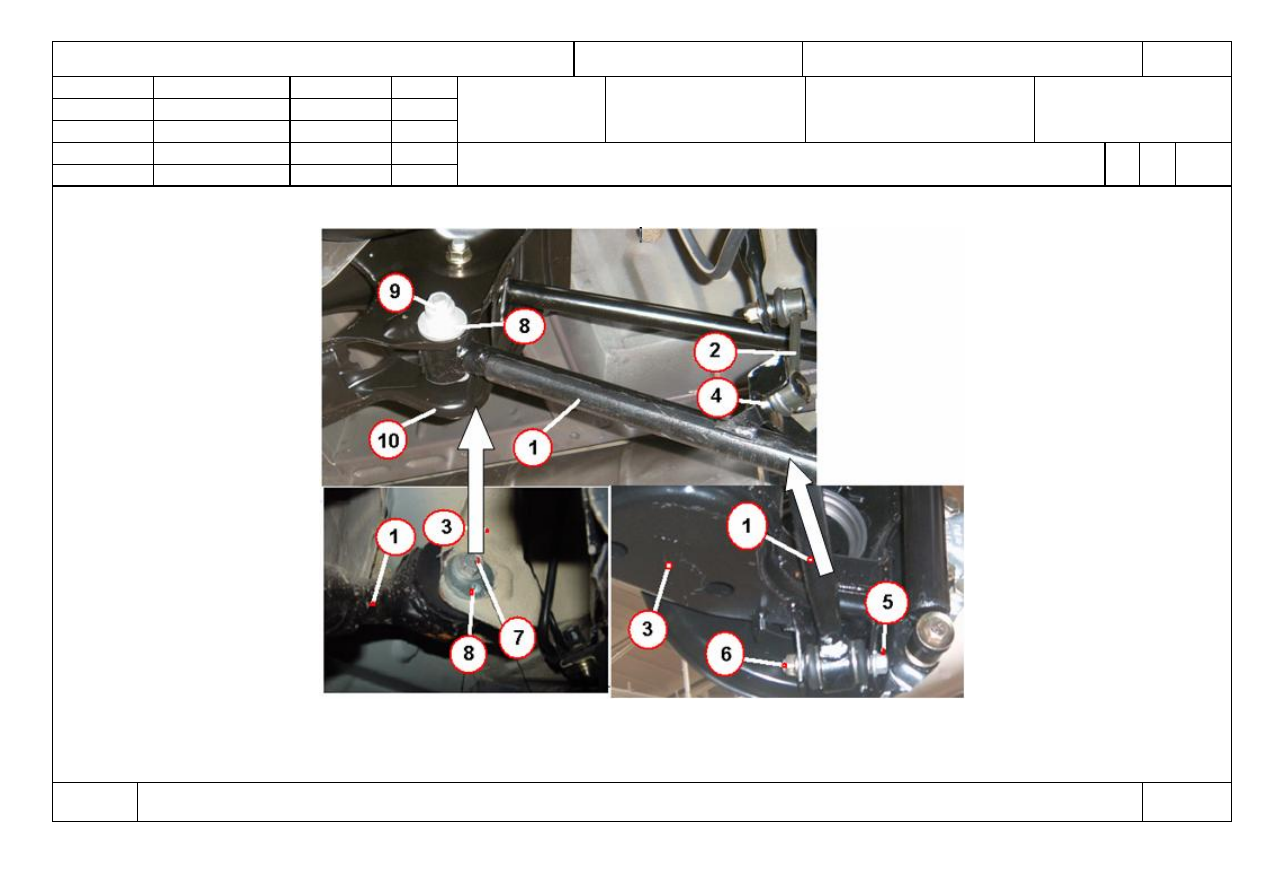

Снятие, установка нижнего рычага задней подвески в сборе



О

1





125-

130










КЭ

ТП 75.053

95




ГОСТ 3.1118  форма 1б





Задняя подвеска DВ14В3 – 2910002































































Снятие верхнего рычага задней

подвески в сборе

25480917.

75.053

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                           135  Слесарно-сборочная  (См. КЭ лист 101-102).       3

03

Выполнить операции 005.

04

Б 05                                               Подъемник                                 Q=3т

06

Тележка                                      7043-334

07

К 08 1. Верхний  рычаг задней подвески в сб.                             Т11-2819010                                                        шт.                   2

09 2.

Рычаг задней подвески правый /левый в сб.                  Т11-3301010 /20                                                   шт.                 1/1

10 3.

Болт      М12                                                                       Т11- 2818037                                                        шт.                   4

11 4.

Гайка    М12                                                                        Q330В12                                                               шт.                   4

12 5.

Балка задней подвески (подрамник)                               T11 - 2810110                                                        шт.                   1

13

14

М 15  1. Низкотемпературное  (2-7%)  моющее                         ТУ У 21249531-003-96                                           кг                   0,05

16

средство  НМС-95      (г. Харьков)

17  2.

Ткани х/б  и смешанные бытовые                                      Арт. 7С 32-Б2                                                    м.п.                  0,06

18  3.

Кисть КФ-25                                                                         ГОСТ 10597-87                                                 шт.                   0,001



19  4.

Биологические перчатки                                                                                                                                кг                     0,001

20



21

О 22 1. Произвести контроль общего состояния верхних рычагов задней подвески в сборе  поз. 1 внешним осмотром.

23

При обнаружении отклонений произвести замену.

24

МК/КТТП

ТП. 75.053

96





ГОСТ 3.1118  форма 1б





Задняя подвеска DВ14В3 – 2910002































































Снятие верхнего рычага задней

подвески в сборе

25480917.

75.053

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02 2. Подвести специальную технологическую  опору под  рычаг задней подвески в сборе поз.2.

03

Опустить автомобиль на величину обеспечивающую снятия нагрузки  с верхних рычагов задней подвески в сборе  поз. 1.

04

05 3.

Открутить гайку поз. 4  болта поз. 3 крепящий верхний  рычаг задней подвески в сборе  поз.1 на рычаге задней подвески

06

правом /левом в сборе поз 2.

07

08 4.

Открутить гайку поз. 4 болта поз. 3 крепящий верхний рычаг задней подвески в сборе  поз.1 к задней балке (подрамнику) поз.5.

09

10 5.

Удалить болты поз. 3 крепящие верхний рычаг задней подвески в сборе  поз.1 к задней балке (подрамнику)  поз.5  и

11

рычагу задней подвески правому /левому в сборе поз.2.

12

13 6.

Снять нижний рычаг задней подвески в сборе  поз.1 и уложить на стеллаж.

14

15 7.

Выполнить  переходы 1 - 6  для другой стороны.

16

17 8. Снятые детали вымыть в водном низкотемпературном  (2- 7%)  моющем  растворе  НМС -  95, просушить.

18

19



Внимание:



Промывку деталей производить в специально отведенном месте, оборудованном вытяжной вентиляцией,



20

емкостью для промывки и защитными средствами пожаротушения.

21

22 9.

Произвести контроль общего состояния снятых деталей внешним осмотром. Проверьте, не повреждены и не деформированы ли

23

верхние  рычаги задней подвески в сборе  поз.1 и их детали.

24

При обнаружении отклонений произвести замену.

МК/КТТП

ТП. 75.053

97



ГОСТ 3.1118  форма 1б





Задняя подвеска DВ14В3 – 2910002































































Снятие верхнего рычага задней

подвески в сборе

25480917.

75.053

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

Т 02 1. Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”.

03

04 2.

Емкость для промывки деталей.  Емкость для отходов 9615-237. Фартук  прорезинновый  ГОСТ 12.4.029-79.

05



06 3.

Отвертка Т11 – 3900105.

07

08 4.

Тиски слесарные поворотные  ГОСТ 4045 -75. Проставки  к  губкам тисков. Оправка.

09

10 5.

Специальная технологическая опора (домкрат для трансмиссий и коробок передач типа КЕ-32  0,3тн).

11

12



13

14

15

16

17

18

19

20

21

22

23

24

МК/КТТП

ТП. 75.053

98
