Амортизационные стойки DB14B3

3























































Установка заднего амортизатора

25480917.

75.052

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

Т 02 1.Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”.

03 2.

Специальная технологическая опора (домкрат для трансмиссий и коробок передач типа КЕ-32  0,3тн).

04 3.

ДК 10-100 Нм.

05 4.

Очки защитные 02-76 ГОСТ 12.4.013-85.

06 5.

Ветошь.

07

08

09

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

МК/КТТП

ТП. 75.052

35





ГОСТ 3.1105  форма 2







Амортизационные стойки DB14B3

1



Разраб.



Лебедев

















ЗАО «ЗАЗ»



Проверил



Шишкин











    25480917.

 75.052













Н. контр.



Лагода





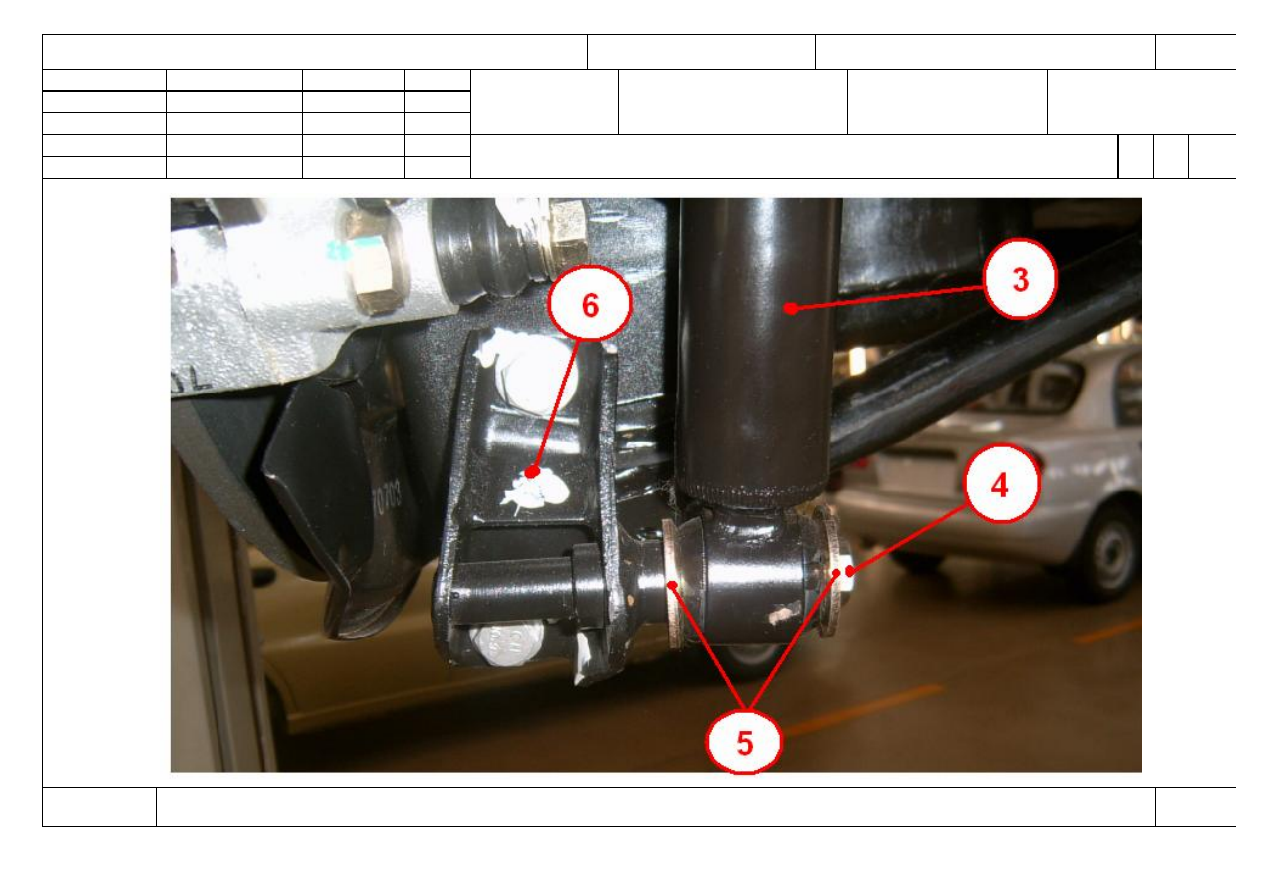

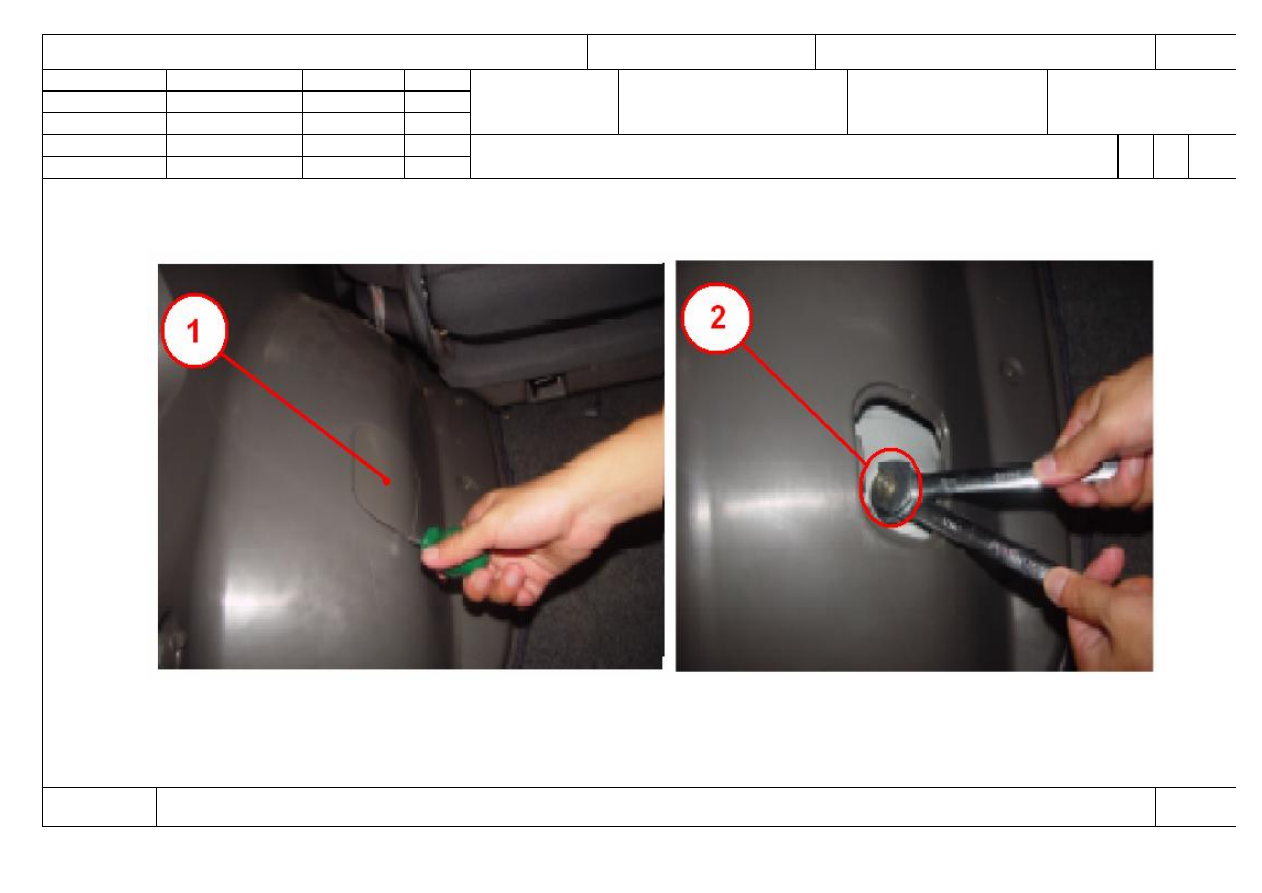

Снятие-установка заднего амортизатора

О1



040-

045



   Оп.040-045































































КЭ

ТП 75.052

36






ГОСТ 3.1105  форма 2







Амортизационные стойки DB14B3

2



Разраб.



Лебедев

















ЗАО «ЗАЗ»



Проверил



Шишкин











    25480917.

 75.052













Н. контр.



Лагода





Снятие-установка заднего амортизатора

О1



040-

045



   Оп.040-045































































КЭ

ТП 75.052

37




ГОСТ 3.1118 форма 1б





Амортизационные стойки DB14B3

1























































Разборка  заднего амортизатора

25480917.

75.052

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                            050   Слесарно-сборочная                                            3

03                                    (

См. КЭ лист 43,44).

04

Выполнить операцию   (005, 040).

05

Б 06                                Подъемник                                                    Q=3т

07

Слесарно-сборочный верстак                 7051-146

08

Тележка                                                     7043-334

09

К 10 1. Гайка М10х1,25., S16                                                       Q330С14                                                                         шт.          2

11 2.

Шайба верхняя                                                                 Т11-2915021                                                                   шт.          2

12 3.

Втулка опорная                                                                Т11-2915023                                                                   шт.          2

13 4.

Шайба нижняя                                                                  Т11-2915025                                                                   шт.          2

14 5.

Втулка опорная                                                                Т11-2915027                                                                   шт.          2

15 6.

Амортизатор                                                                     Т11-2915010                                                                   шт.          2

16

М 17 1. Низкотемпературное  (2-7%)  моющее                            ТУ У 21249531-003-96                                     кг                     0,05

18

средство  НМС-95      (г. Харьков)

19 2.

Ткани х/б  и смешанные бытовые                                      Арт. 7С 32-Б2                                                 м.п.                   0,06

20 3.

Кисть КФ-25                                                                         ГОСТ 10597-87                                               шт.                   0,001



21 4.

Биологические перчатки                                                                                                                              кг                     0,001

22

23



Внимание:



Промывку деталей производить в специально отведенном месте, оборудованном вытяжной вентиляцией,



24

емкостью для промывки и защитными средствами пожаротушения.

МК/КТТП

ТП. 75.052

38
