ГОСТ 3.1105-84

                    ЗАО "ЗАЗ" ОС

25480917





Лист

42



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.051

Технологическая инструкция по проведению регламентных работ автомобилей Чери Amulet.



21. КОНТРОЛЬ УГЛОВ УСТАНОВКИ КОЛЕС.

Проверку  и  регулировку  углов  установки  передних  колес  выполняют  на

специальных стендах в соответствии с инструкцией на стенд.

Перед  проверкой  регулировки  установки  колес  необходимо  проверить

высоту левой и правой стороны. Контроль производить на снаряженном ав-

томобиле с нагрузкой эквивалентной двум пассажирам. Проверить центров-

ку рулевого колеса.  Спицы рулевого колеса должны быть направлены сим-

метрично вниз.

Неодинаковая высота левой и правой стороны кузова автомобиля  указы-

вает на повреждение или деформацию деталей подвески.

Углы  установки  задних  колес  не  регулируется.  В  случае  неправильного

износа задних шин проверьте заднюю подвеску на наличие износа и дефор-

маций.

Схождение задних колес 0° 20' (+-10').

Развал задних колес -1° 30' (+-10').

Проверку и регулировку углов установки передней оси следует проводить

в следующей последовательности:

- угол продольного наклона 1° 30' (+-30') (не регулируется);
- угол развала -30' (+-20')



После сборки при нормальных условиях не тре-

буется регулировка угла развала передних колес.

Если  угол  развала  передних  колес  выше  установленного,  ослабьте  верх-

ний болт, соединяющий передний амортизатор и поворотный кулак, и пере-

двиньте  колесо  для  регулировки.  Если  необходимо  провести  регулировку,

замените  болт  М12  болтом  М11,  при  этом  изменение  угла  должно  быть  в

пределах ±10,

- схождение 0° 0' (+-10'). Угол схождения регулируется вращением оси

рулевой тяги. Момент затяжки стопорной гайки S=22 (удерживая наконеч-

ник тяги S=19) Мкр=30 Нм.




















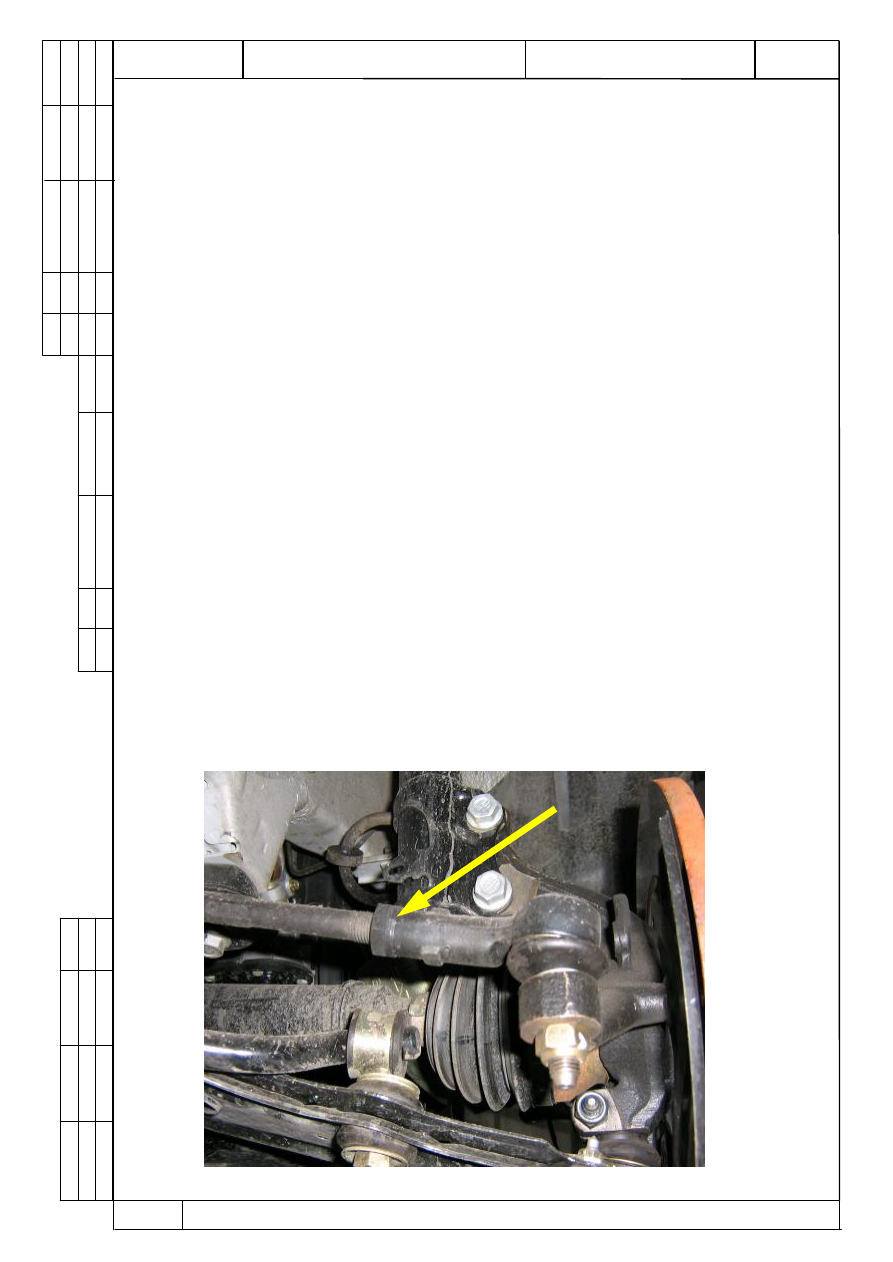

Рис. 44 Рулевая тяга.

ГОСТ 3.1105-84

                    ЗАО "ЗАЗ" ОС

25480917





Лист

43



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.051

Технологическая инструкция по проведению регламентных работ автомобилей Чери Amulet.

22. ПРОВЕРКА РАБОТЫ СИСТЕМ АВТОМОБИЛЯ В ДВИЖЕНИИ

(ПРОБНЫЙ ВЫЕЗД).

 Проверить работу звукового сигнала:
- отсутствие хрипа или снижения громкости звучания;
- срабатывание вне зависимости от положения рулевого колеса.
 Проверить работу стартера.
 Проверить устойчивость работы двигателя на переходных режимах.

Проверить работу трансмиссии   во время ускорения, торможения и пере-

ключения передач (отсутствие повышенного шума, стука).

Проверить работу отопления и вентиляции салона.

Проверить  отсутствие посторонних шумов и скрипов  внутри салона авто-

мобиля.

Проверить эффективность работы передних и задних  тормозов (использо-

вать тормозной стенд  или специально отведенный ровный горизонтальный

участок дороги с твердым покрытием).

Проверить работу подвесок (убедиться в отсутствии скрежета, шума, скри-

па).

Проверить отсутствие стуков в рулевом управлении, а также возврат руле-

вого колеса при выходе из поворота.

Проверить работу амортизаторов передней и задней подвесок  (отсутствие

стуков в подвеске, ощутимых кренов автомобиля на поворотах).




23. ПОДГОТОВКА АВТОМОБИЛЯ К ВЫДАЧЕ.



Выполнить отметки в сервисной книжке (о прохождении соответствующе-

го технического обслуживания), выдать автомобиль владельцу.
































































                               ГОСТ 3.1105  форма 2













ЗАО «ЗАЗ» ОС







  25480917.

 75.052



Амортизационные стойки автомобиля «Chery» T11  «Tiggo»

О

1



1

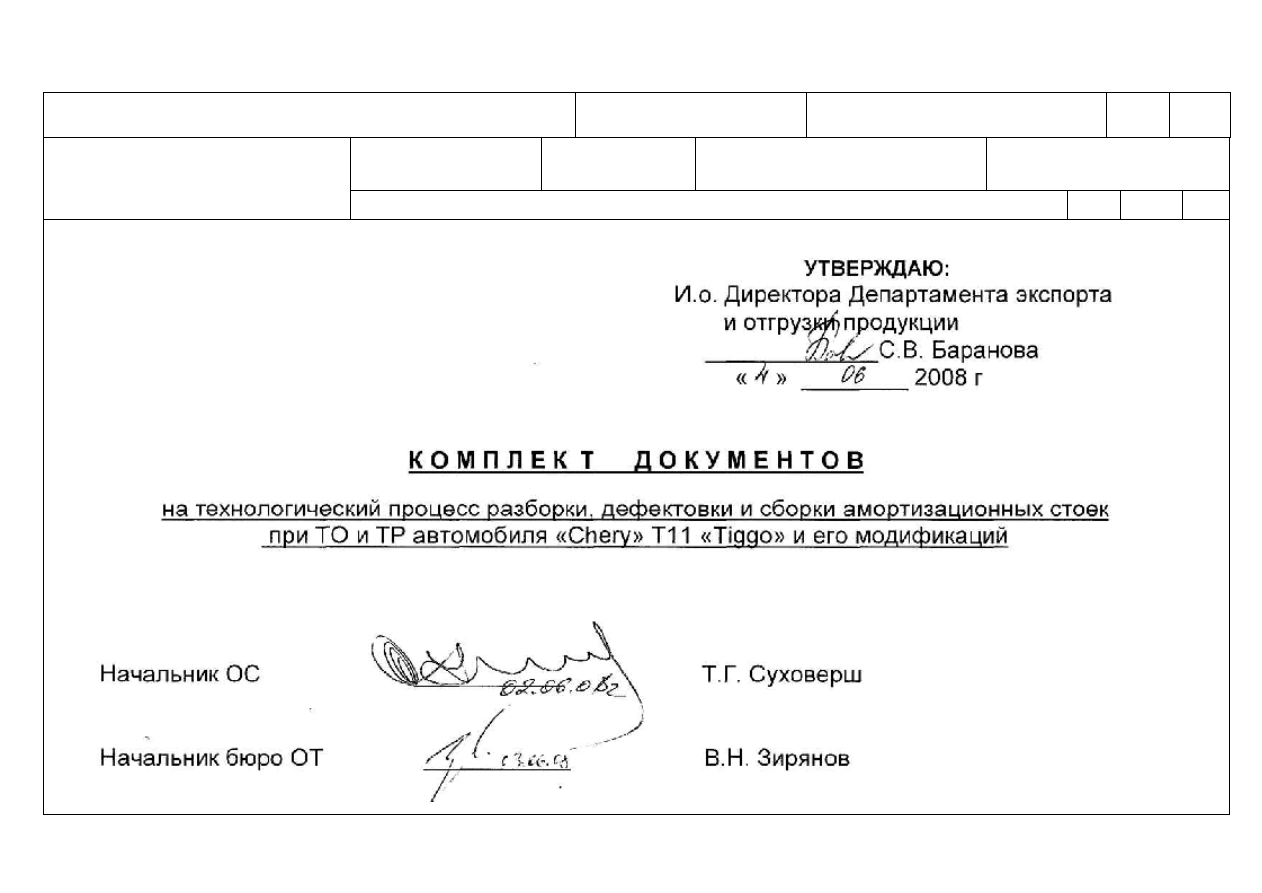

УТВЕРЖДАЮ:





И.о. Директора Департамента экспорта

и отгрузки продукции

                                                                                                   _____________

С.В. Баранова

                                                                   «    »  ________ 2008

г







К О М П Л Е К  Т      Д О К У М Е Н Т О В





на технологический процесс разборки, дефектовки и сборки амортизационных стоек



при ТО и ТР автомобиля «Chery» Т11 «Tiggo» и его модификаций








Начальник ОС                       ___________                     Т.Г. Суховерш





Начальник бюро ОТ               ___________                    В.Н. Зирянов

































ГОСТ 3.1105  форма 2























Разработал   Лебедев А.И.

















Проверил



Шишкин А.И.





























Н. контр.



Лагода В.С.





























№ операции

Содержание операции

Стр.

Содержание операций

2

Область применения

4

005

Перемещение автомобиля

6

010

Снятие колес и грязезащитных кожухов

7

015

Установка колес и грязезащитных кожухов

10

КЭ



Снятие-установка колес

13

КЭ



Снятие-установка грязезащитных кожухов

14

020



Снятие передней амортизационной стойки

15

025



Установка передней амортизационной стойки

17

КЭ



Снятие-установка передней амортизационной стойки

20

КЭ



Снятие-установка передней амортизационной стойки

21

КЭ



Снятие-установка передней амортизационной стойки

22

КЭ



Снятие-установка передней амортизационной стойки

23

030



Разборка передней амортизационной стойки

24

035



Сборка передней амортизационной стойки

27

КЭ



Разборка-сборка передней амортизационной стойки

29

КЭ



Разборка-сборка передней амортизационной стойки

30

040



Снятие заднего амортизатора

31

045



Установка заднего амортизатора

33

КЭ



Снятие-установка заднего амортизатора

36

КЭ



Снятие-установка заднего амортизатора

37

050



Разборка заднего амортизатора

38

055



Сборка заднего амортизатора

41

КЭ



Разборка-сборка заднего амортизатора

43



ТП. 75.052

Стр. 2
