Передняя подвеска DС14BХ – 2901002



1























































Установка колес и грязезащитных кожухов



25480917.

75.051

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                         015     Слесарно-сборочная                                              3

03                                     (

См. КЭ лист 11-13).

04

Выполнить операции (005, 010).

05

Б 06                         Подъемник                                                  Q=3т.

07

Слесарно-сборочный верстак                 7051-146

08

Тележка                                                     7043-334

09

К 10 1. Колесо с шиной в сборе                                                 А21-3101011                                                                    шт            2

11 2.

Гайка М12,  S19                                                               А21- 3100111                                                                   шт            8

12 3.

Колпак декоративный                                                     А21-3100510АМ                                                               шт.           2

13 4.

Гайка ступицы М24, S32                                                 А21-2203205                                                                    шт.           2

14 5.

Кожух грязезащитный левый                                          А21-3102153                                                                    шт.           1

15 6.

Кожух грязезащитный правый                                        А21-3102155                                                                    шт.           1

16 7.

Пистон                                                                              DC14BX-5300627                                                             шт.          13

17

О 18 1. Установить по месту крепления правый (поз.6) и левый (поз.5) грязезащитный кожухи.

19

20 2.

Закрепить пистонами (поз.7) вручную до упора, обеспечив надежность соединения.

21

22 3.

Установить колеса с шиной в сборе (поз. 1) на автомобиль  и закрепить гайками (поз.2) последовательно,

23

левое/правое, (устанавливать колеса  с шинами одной модели).

24

МК/КТТП

ТП. 75.051

9






ГОСТ 3.1118 форма 1б





Передняя подвеска DС14BХ – 2901002



2























































Установка колес и грязезащитных кожухов



25480917.

75.051

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02 4. Полностью опустить автомобиль.

03

04 5.

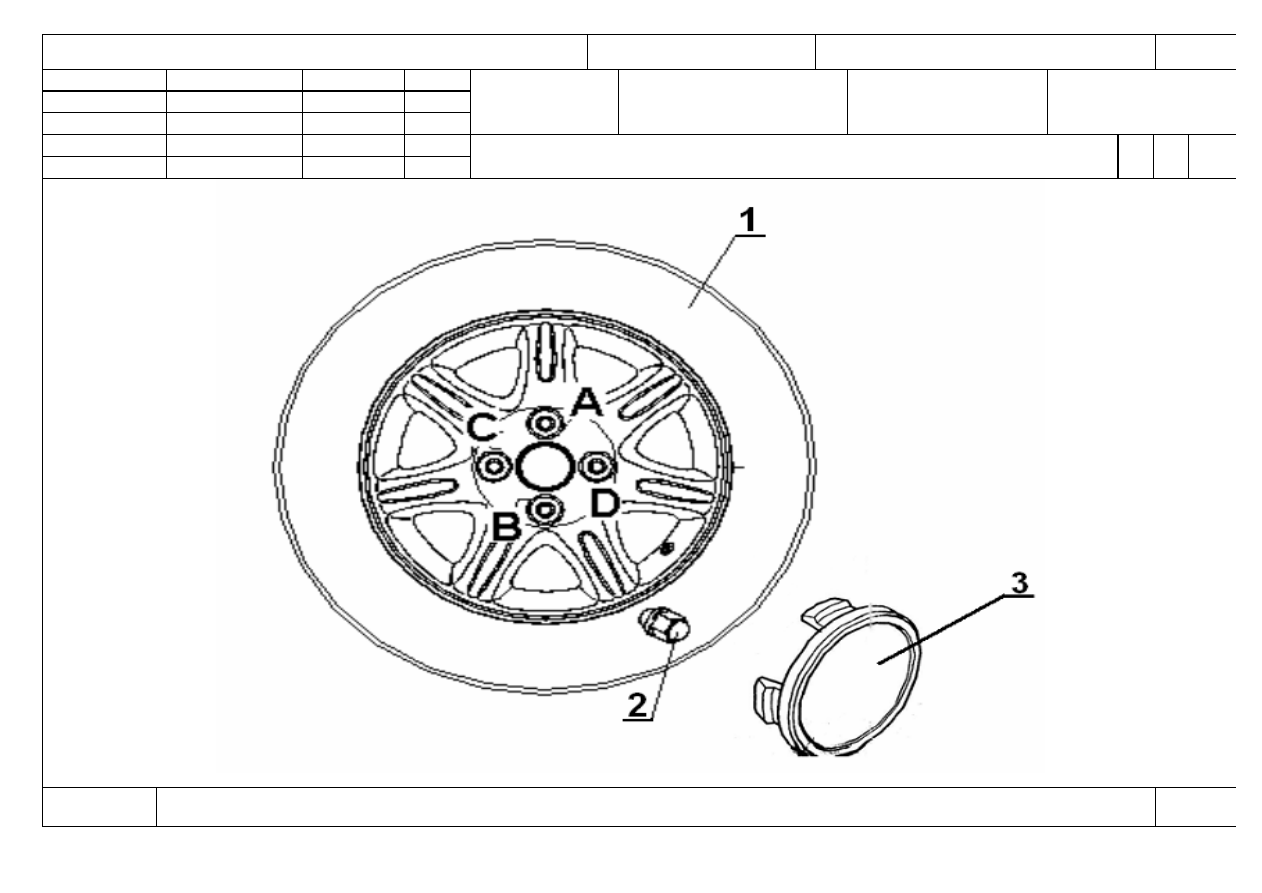

Затянуть гайки (поз.2) в последовательности (A, B, С, D) как показано на эскизе с Мкр=110 Нм.

05

06 6.

Закрутить гайку ступицы (поз.4) с Мкр=270 Нм, последовательно, левого/правого

07

08 7.

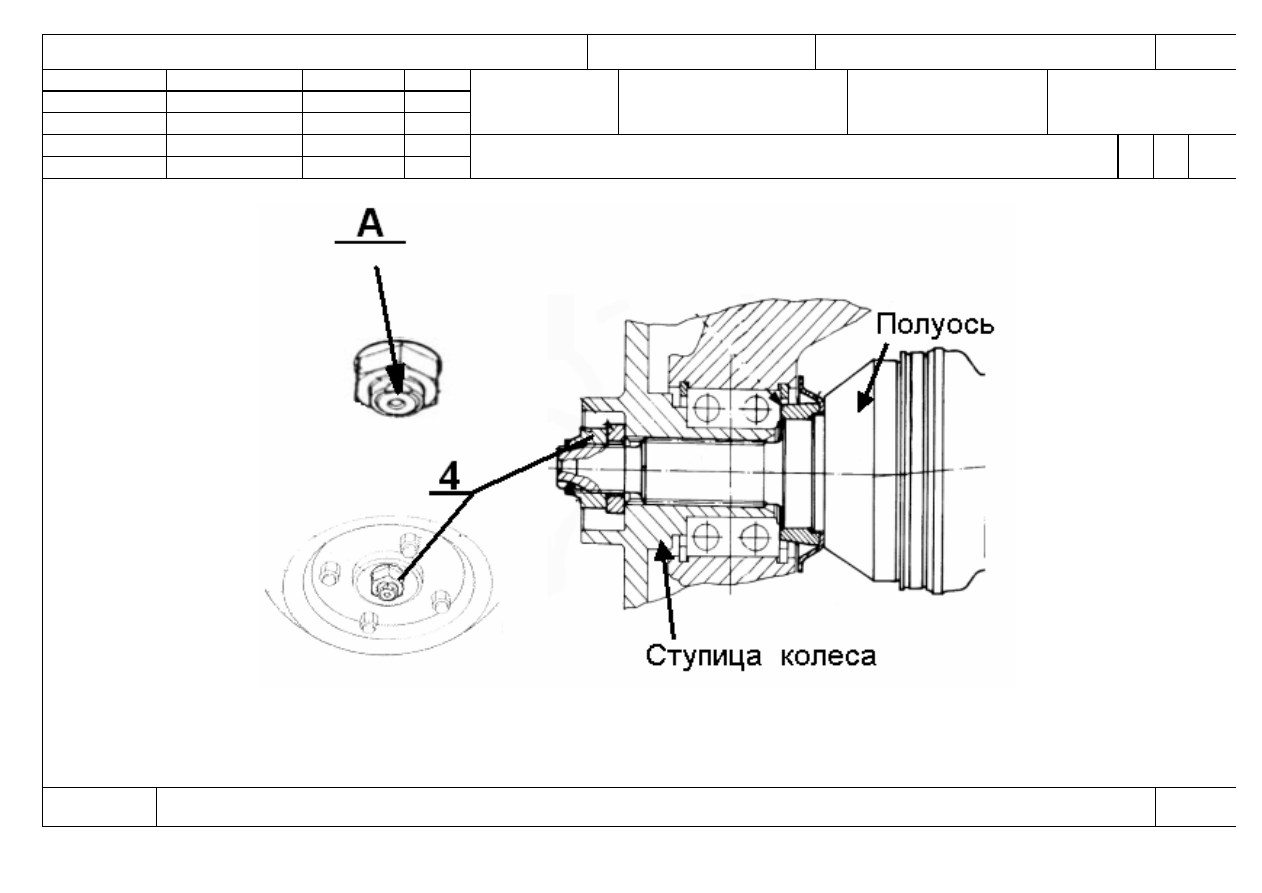

Обжать юбку гайки (поз.4) (вид А) для предохранения от проворачивания, последовательно, левого/правого.

09

10 8.

Установить декоративные колпаки (поз.3), последовательно вручную до защелкивания, левого/правого колеса.

11

12 9.

Произвести визуальный контроль комплектации, качества сборки и правильность выполнения операции.

13

Т 14 1. Головка 1/2" S=19 900-19 HAZET.

15 2.

Головка 1/2" S=32 900-32 HAZET.

16 3.

Трещотка 1/2'' 916 SP HAZET.

17 4.

Вставка 9х12 -->1/2".

18 5.

Рукоятка 1/2" 8150NR.

19 6.

Удлинитель L=123 мм 917-5 HAZET .

20 7.

Гайковерт 1/2"  LTV38 R50-13.

21 8.

ДК 40-400 Нм.

22 9.

Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

23 10.

Перчатки трикотажные тип 1 ТУ 17-Украины 2641-94.

24 11.

Очки защитные 02-76 ГОСТ 12.4.013-85.
