Технологическая инструкция по проведению предпродажной подготовки автомобиля CHERY(А15)



Оборудование:

-  Подъёмник 2-х стоечный (грузоподъемностью не менее 2-х тонн).
-  Диагностический прибор «Launch Х-431».

-  Газоанализатор типа «Инфракар М» ВЕКМ.413311.004 ПС.
-  Стенд для регулировки углов установки колес.

-  Прибор для регулировки света фар.
-  Пуско-зарядное устройство.
-  Компрессор.
-  Пылесос.
-  Мойка высокого давления.



Приборы:

-  Аккумуляторный пробник типа Э107.
-  Ареометр АЭ-2 ГОСТ 18481-81.

-  Термометр ГОСТ 28498-90.
-  Трубка стеклянная диаметром 5-8 мм.
-  Манометр шинный с пределами измерений 0…0,6 Мпа (0…6 кг/см

2

).




Инструменты:

-  Набор  слесарного  и  мерительного  инструмента  в  т.  ч.  динамометриче-

ские ключи типа 889N «HAZET» или U/S «Beta».



























ГОСТ 3.1105-84

                    ЗАО "ЗАЗ" ОС

25480917







Лист

4



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.050

Технологическая инструкция по проведению предпродажной подготовки автомобиля CHERY(А15)





Эксплуатационные материалы и технические характеристики

автомобиля CHERY «А15».



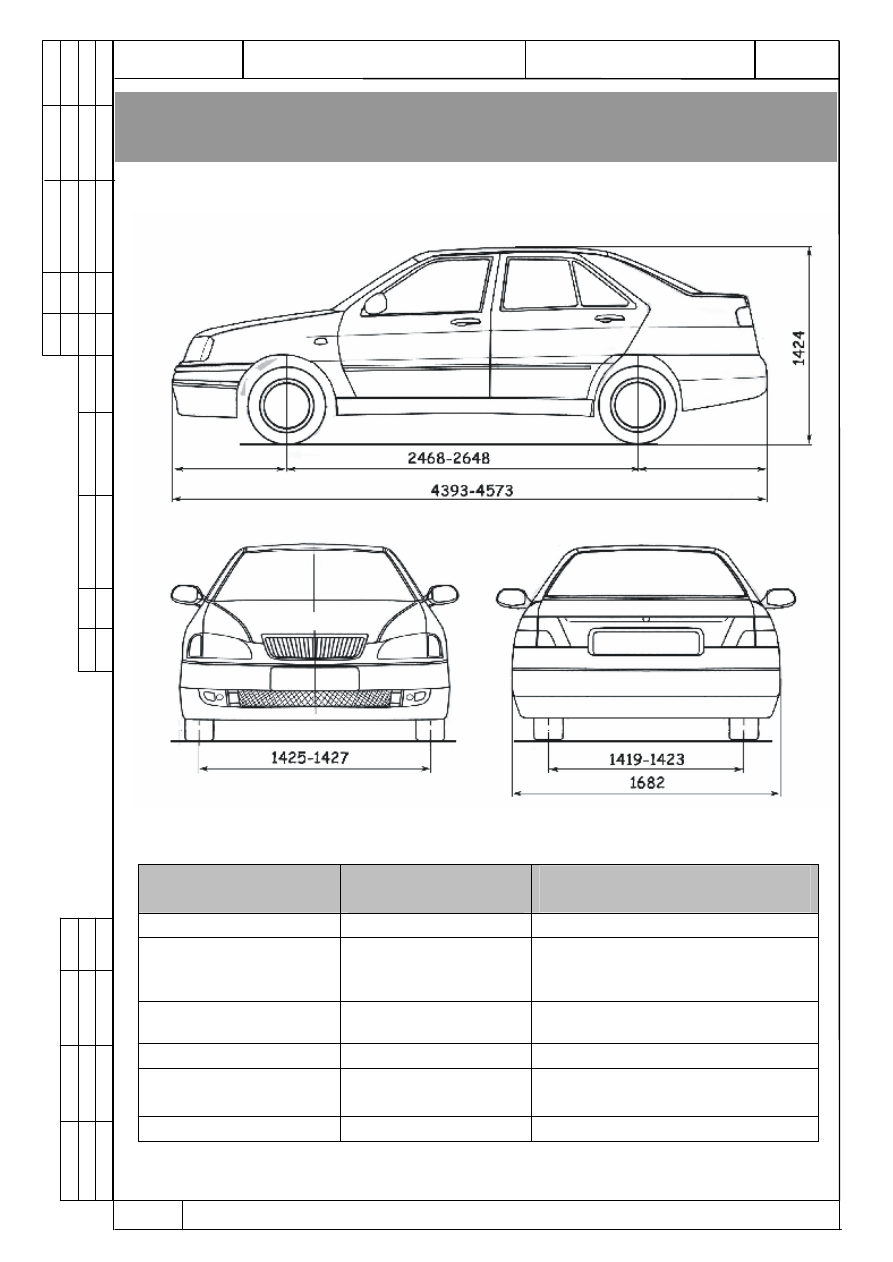

Габаритные размеры автомобиля Chery «A15».




























Эксплуатационные материалы.



Наименование

Заправочная

емкость, л

Обозначение, марка реко-

мендуемого продукта.

Моторное масло

3,86

API SJ SAE 5W/40

Трансмиссионное мас-
ло механической ко-
робки передач

  2,2

GL4

SAE75W/90

Рабочая жидкость руле-
вого гидроусилителя

     1

DEXRON II-D или DEXRON Ш

Тормозная жидкость

      0.5

DOT 4

Кондиционер

     0.850 ±0,25

     +150гр. масла

R134a

Охлаждающая жидкость

   8

BASF Glisantin G34-91




ГОСТ 3.1105-84

                    ЗАО "ЗАЗ" ОС

25480917







Лист

5



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.050

Технологическая инструкция по проведению предпродажной подготовки автомобиля CHERY(А15)



3.

ПРОВЕРКА  НАЛИЧИЯ ДОКУМЕНТАЦИИ И КОМПЛЕКТУЮЩИХ.

ЗАПОЛНЕНИЕ ДОКУМЕНТАЦИИ.



Проверить  наличие  сервисной  книжки,  руководства  по  эксплуатации,

комплектующих изделий, наличие запасного колеса, домкрата, набора инст-

румента и принадлежностей.



Заполнить бланк  «Маршрутный лист предпродажной подготовки», ис-

пользуя паспортные данные автомобиля.



3.1. Информационные таблицы паспортных данных.


Проверить  соответствие  номеров  товаросопроводительных  докумен-

тов паспортным данным автомобиля.

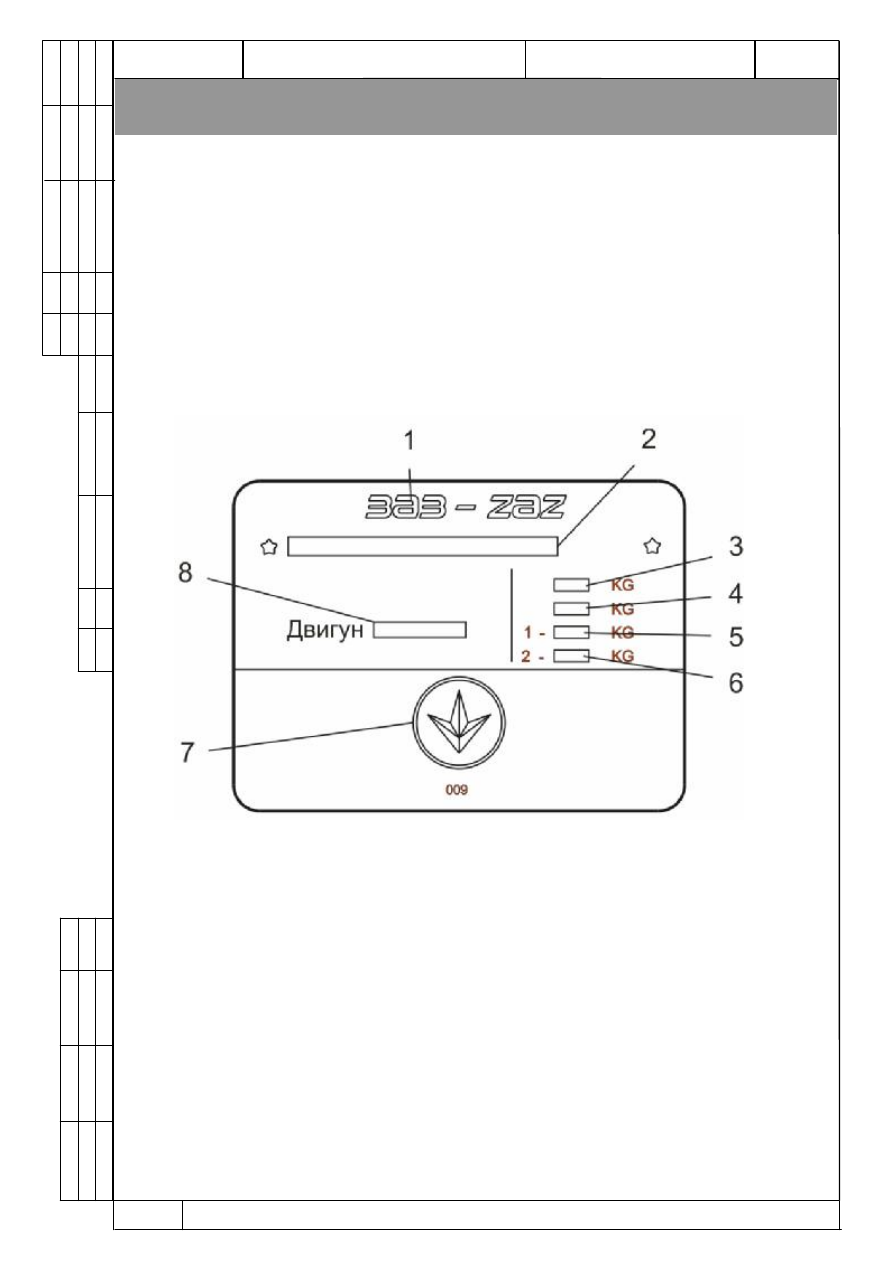

Рис.1 Заводская табличка ЗАО "ЗАЗ":
