ГОСТ 3.1118 форма 1б





Передняя подвеска DB14B3 – 2901002

52





























































Установка втулок стабилизатора поперечной

устойчивости

25480917.

75.049

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                            075   Слесарно-сборочная   (См. КЭ лист 54).

03

Выполнить операцию   (005, 010, 070).                 3

04

Б 05                                Подъемник                                                    Q=3т

06

Слесарно-сборочный верстак                 7051-146

07

Тележка                                                     7043-334

08

К 09 1. Фиксатор втулки стабилизатора                                    Т11-2906017                                                                     шт.          2

10 2.

Втулка стабилизатора                                                    Т11-2906013                                                                     шт.           2

11 3.

Стабилизатор поперечной устойчивости                      Т11-2906010/Т11-2906011                                              шт.         1/1

12 4.

Болт М8х25                                                                      Q1420825                                                                          шт.          4

13

О 14 1. Установить по месту крепления втулку стабилизатора (поз.2) на стабилизатор поперечной устойчивости (поз.3).

15

16 2.

Установить на втулку стабилизатора (поз.2) фиксатор втулки стабилизатора (поз.1) и закрепить болтами (поз.4) с Мкр=25 Нм.

17

18 3.

Выполнить переходы (1,2) для противоположной стороны.

19

20 4.

Произвести визуальный контроль комплектации, качества сборки и правильность выполнения операции.

21

22



23

24

МК/КТТП

ТП. 75.049

52



ГОСТ 3.1118 форма 1б





Передняя подвеска DB14B3 – 2901002

53





























































Установка втулок стабилизатора поперечной

устойчивости

25480917.

75.049

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

Т 02 1. Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

03 2.

ДК 10-100 Нм.

04 3.

Перчатки трикотажные тип 1 ТУ 17-Украины 2641-94.

05 4.

Очки защитные 02-76 ГОСТ 12.4.013-85.

06 5.

Ветошь.

07

08

09

10

11

12

13

14

15

16

17

18

19

20

21

22



23

24

МК/КТТП

ТП. 75.049

53









































ГОСТ 3.1105  форма 2





Передняя подвеска DB14B3 – 2901002

54



Разраб.



Лебедев

















ЗАО «ЗАЗ»



Проверил



Шишкин











    25480917.

 75.049













Н. контр.



Лагода





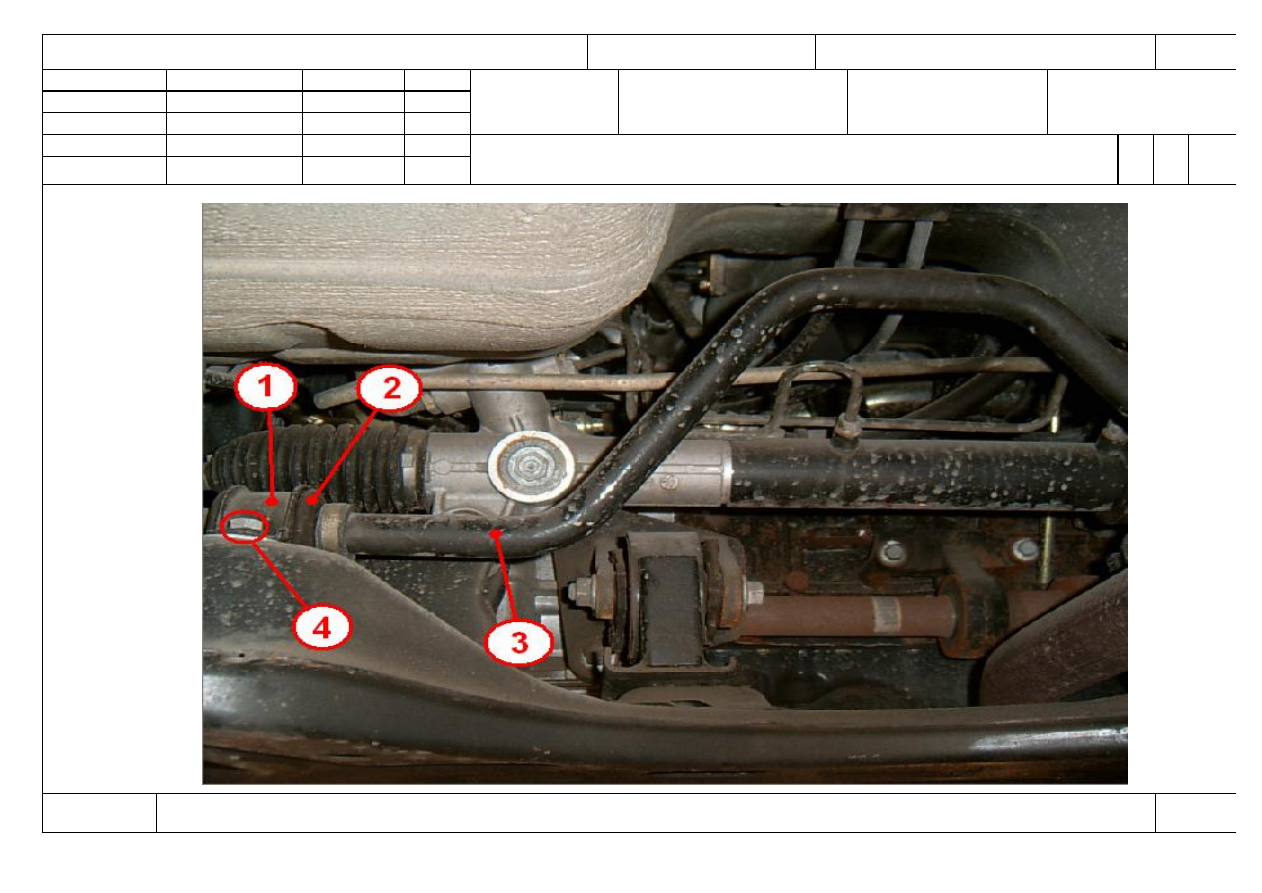

Снятие-установка втулок стабилизатора поперечной

устойчивости

О1



070-

075



   Оп.070-075









































































КЭ

ТП 75.049

54




ГОСТ 3.1118 форма 1б





Передняя подвеска DB14B3 – 2901002

55





























































Отсоединение полуосей

25480917.

75.049

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                            080   Слесарно-сборочная   (См. КЭ лист 59).

03

Выполнить операцию   (005, 010, 030, 040, 060).         3

04

Б 05                                Подъемник                                                    Q=3т

06

Слесарно-сборочный верстак                 7051-146

07

Тележка                                                     7043-334

08

К 09 1. Гайка ступицы М24, S32                                               Т11-2203205                                                                      шт.           2

10 2.

Полуось правая                                                             Т11-2203020ВС   (в зависимости от модели)                 шт.           1

11

Т11-2203020ВА   (в зависимости от модели)                 шт.           1

12

Т11-2203020СА   (в зависимости от модели)                 шт.           1

13 3.

Полуось левая                                                               Т11-2203010ВА   (в зависимости от модели)                 шт.           1

14

Т11-2203010ВС   (в зависимости от модели)                 шт.           1

15

Т11-2203010СА   (в зависимости от модели)                 шт.           1

16

О 17 1. Открутить гайку ступицы (поз.1).

18

19 2.

Демонтировать цапфу наружного шарнира полуоси (поз. 2, 3) из отверстия ступицы.

20



21 3.

Выполнить переходы (1,2) для противоположной стороны.

22



23 4.

Произвести контроль визуальным осмотром общего состояния деталей.

24

При обнаружении отклонений устранить неисправности, изношенные и поврежденные детали заменить.



МК/КТТП

ТП. 75.049

55
