ГОСТ 3.1105  форма 2





Снятие-установка передней подвески

49



Разраб.



Лихачев

















ЗАО «ЗАЗ»



Проверил



Шишкин











    25480917.

 75.048













Н. контр.



Лагода





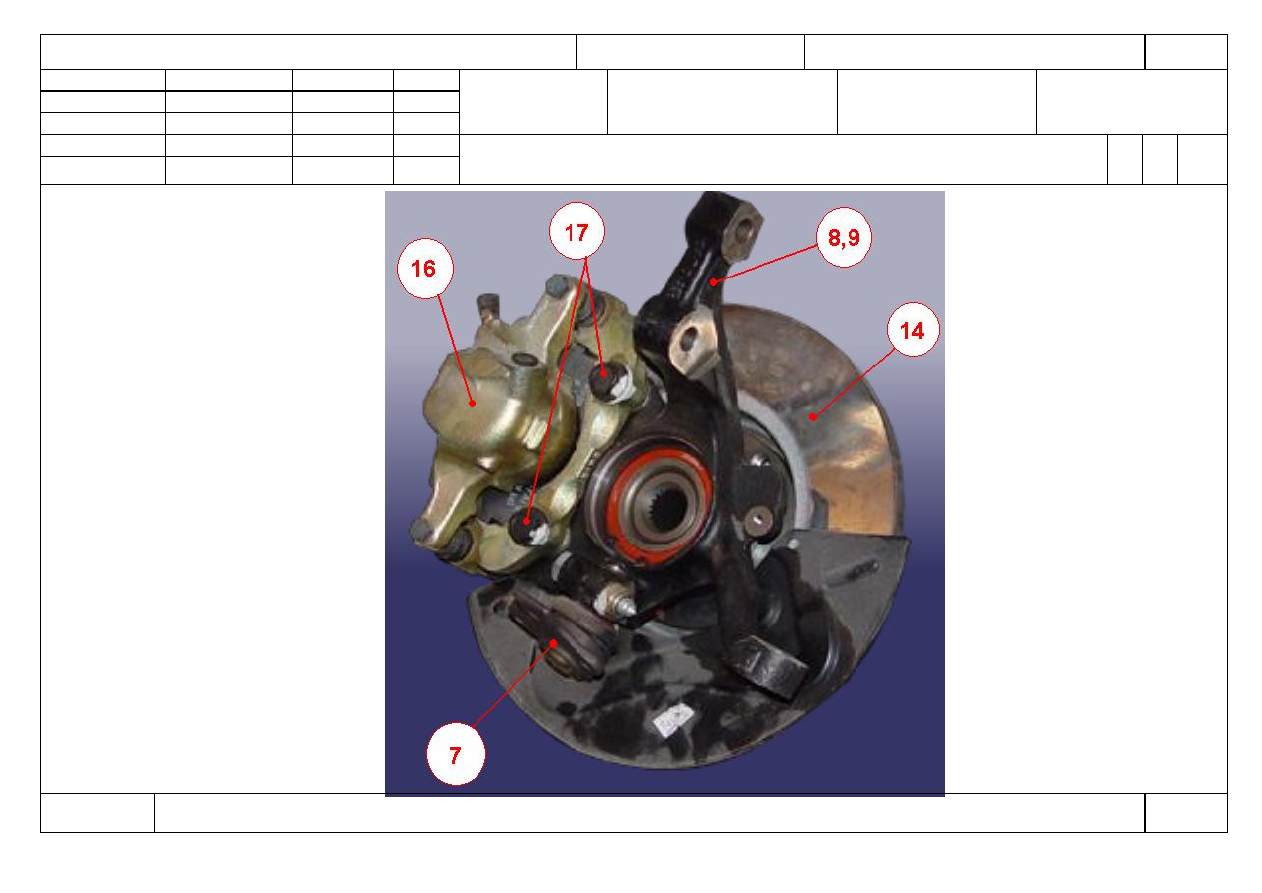

Снятие-установка поворотного кулака с шаровым шарниром и

ступицей в сборе.

О1



060-

065























































КЭ

ТП 75.048

49
































ГОСТ 3.1118  форма 1б





Снятие-установка передней подвески

50





























































Регулировка углов установки колес.

25480917.

75.048

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

 02                            070

Слесарно-сборочная                                          3

03                            (

См. КЭ лист 52).

 04

Б 05                            Стенд проверки углов установки колес.

      06





О  07  1. Произвести осадку подвески пробным выездом.

08

   09  2.

Установить автомобиль на стенд контроля углов установки колес.

 10

11  3.

Проверить давление в шинах, довести до нормы (давление в шинах должно соответствовать табличным данным находящимся

12

на внутренней стороне лючка бензобака).

      13

14  4.

Проверку и регулировку углов установки передней оси следует проводить в следующей последовательности:



15

16  Внимание: регулировку углов производить на автомобиле со снаряженной массой и двумя пассажирами.

  17

18  5.

Угол продольного наклона 1° 30' (+-30') (не регулируется)

.

19





20  6. Угол развала -30' (+-20').

21

 22  7.

Если угол развала передних колес выше установленного, ослабить верхний болт крепления амортизационной стойки к

23

поворотному кулаку и немного передвинуть колесо, если это не помогает заменить болт М12 болтом М11, при этом изменение

24

угла должно быть в пределах ±10

´

мин.

МК/КТТП                                                                                          ТП 75.048

50







































ГОСТ 3.1118  форма 1б





Снятие-установка передней подвески

51





























































Регулировка углов установки колес.

25480917.

75.048

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01



О  02  9. Схождение передних колес 0°0' (±10').

03

 04  10.

Отпустить стопорную гайку (поз.1);

05

    06



  11.

Произвести  регулировку  вращением  рулевой  тяги (поз.2);

07
08  12.

Затянуть стопорную гайку (поз.1) (удерживая  наконечник  тяги (поз.3)) с Мкр=30 Нм ( 27 - 33 Нм).

09





 10

Внимание:

 после регулировки схождения передних колес, проверить центровку рулевого колеса, спицы рулевого колеса



11

должны быть направлены симметрично вниз.



12

      13  13.

Схождение задних колес 0°10' (±10').

 14

Т 15  1. Ключ  S19х22

16  2.

Вставка  S22

  17  3.

КП 10-100 Нм, 9х12

18
19
20

21

 22

23

24

МК/КТТП                                                                                          ТП 75.048

51











































ГОСТ 3.1105  форма 2





Снятие-установка передней подвески

52



Разраб.



Лихачев

















ЗАО «ЗАЗ»



Проверил



Шишкин











    25480917.

 75.048













Н. контр.



Лагода





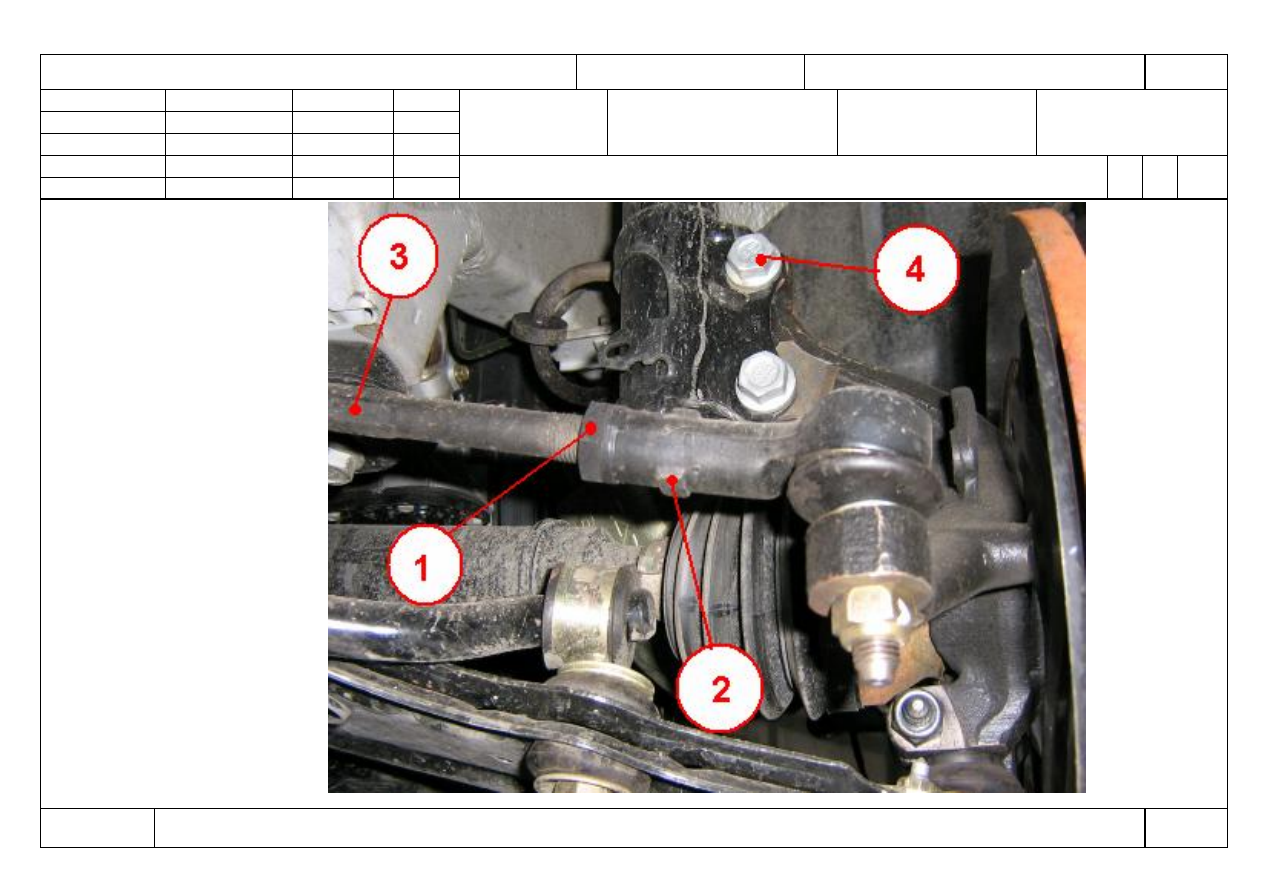

Регулировка углов установки колес

О1



070






















































КЭ

ТП 75.048

52
