ГОСТ 3.1105  форма 2





Снятие-установка передней

подвески

29



Разраб.

Лихачев

















ЗАО «ЗАЗ»



Проверил  Шишкин











    25480917.

 75.048













Н. контр.  Лагода





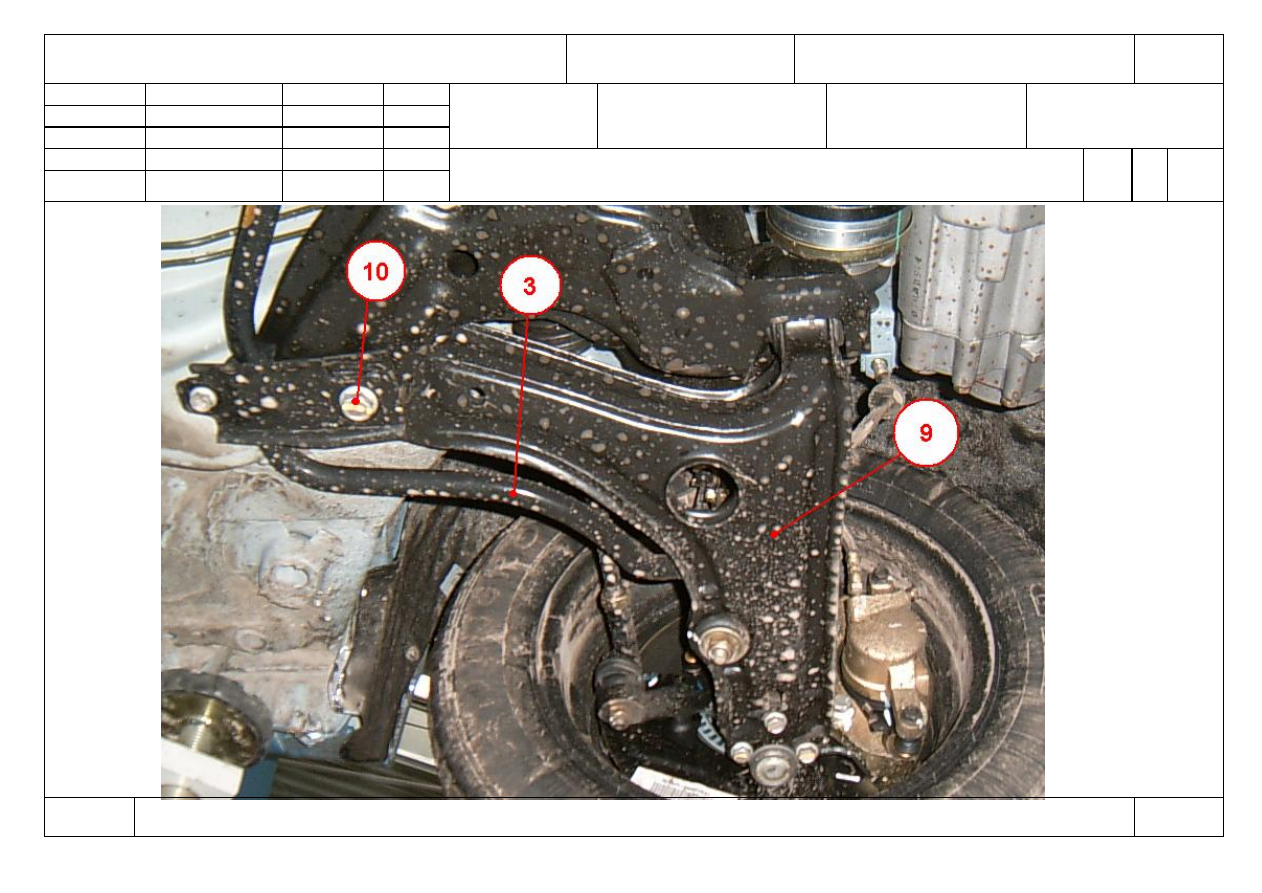

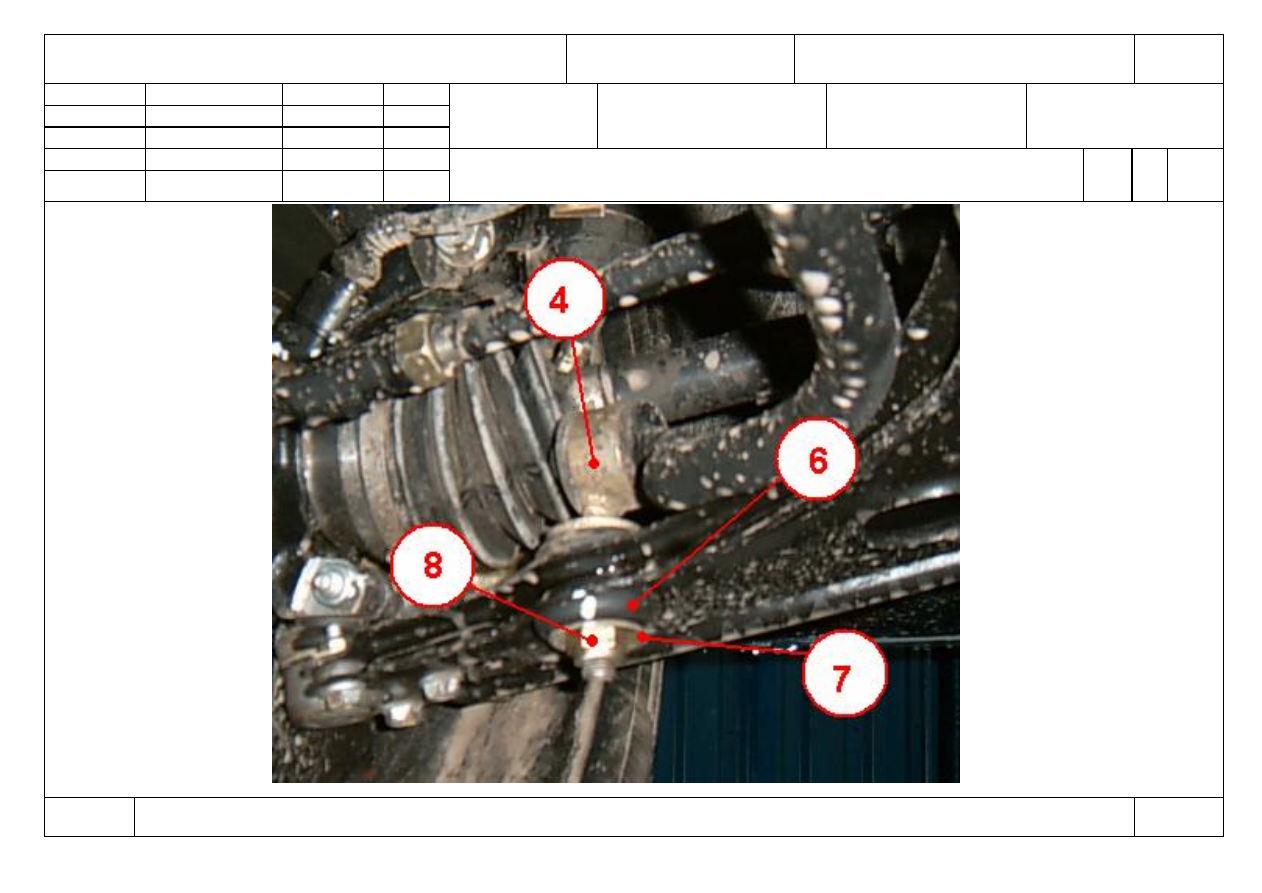

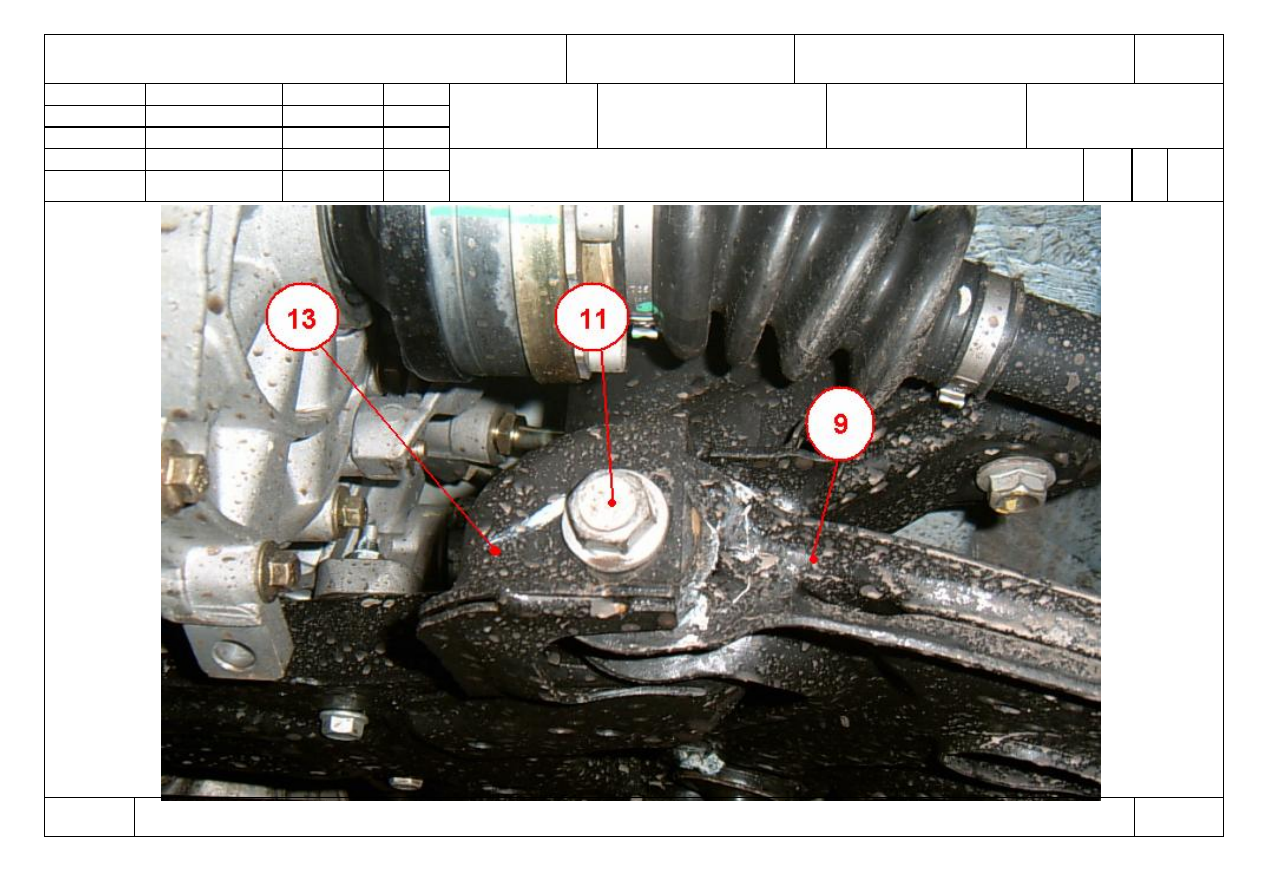

Снятие-установка переднего рычага с

шаровым шарниром в сборе.

О1



040-

045














































КЭ

ТП 75.048

29

ГОСТ 3.1105  форма 2





Снятие-установка передней

подвески

30



Разраб.

Лихачев

















ЗАО «ЗАЗ»



Проверил  Шишкин











    25480917.

 75.048













Н. контр.  Лагода





Снятие-установка переднего рычага с

шаровым шарниром в сборе.

О1



040-

045



























































КЭ

ТП 75.048

30

















ГОСТ 3.1105  форма 2





Снятие-установка передней

подвески

31



Разраб.

Лихачев

















ЗАО «ЗАЗ»



Проверил  Шишкин











    25480917.

 75.048













Н. контр.  Лагода





Снятие-установка переднего рычага с

шаровым шарниром в сборе.

О1



040-

045











































































КЭ

ТП 75.048

31



































ГОСТ 3.1118  форма 1б









Снятие-установка передней подвески

32





























































Снятие стабилизатора поперечной

устойчивости

25480917.

75.048

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                            050      Слесарно-сборочная                                          3

03                            (

См. КЭ лист 36-38).

 04

Выполнить операцию

05





Б 06





Подъемник 2-х стоечный грузоподъемностью не менее Q=2,5 т.

07



08

К 09  1. Стабилизатор                                                                            А11-2906010                                                        шт.                          1

 10  2.

Крепление крайней втулки стабилизатора                             А11-2906021                                                        шт.                          2

11  3.

Втулка стабилизатора крайняя                                               А11-2906023                                                         шт.                          2

12  4.

Уплотнительное кольцо                                                            А11-2906025                                                        шт.                          4

13  5.

Шайба                                                                                        А11-2906027                                                         шт.                          2

14  6.

Гайка                                                                                          N0111862                                                              шт.                          2

15  7.

Рычаг передний                                                                        А11-2909010                                                         шт.                          1

16  8.

Болт крепления заднего шарнира рычага                              N10001003                                                           шт.                           1

  17  9.

Подрамник                                                                               А11-2801010                                                          шт.                          1

18  10.

Втулка стабилизатора на подрамнике                                 А11-25906013                                                       шт.                          2

19  11.

Крепление втулки стабилизатора на подрамнике              А11-2906030                                                         шт.                           2

20  12.

Болт крепления втулки стабилизатора на подрамнике     N0111862                                                               шт.                           4

21

О 22  1. Открутить гайки (поз.6) крепления крайних втулок (поз.3) стабилизатора (поз.1) к переднем рычагам (поз.7),

23

снять шайбы (поз.5) и уплотнительные  кольца (поз.4) (левая/правая сторона).

24

МК/КТТП

ТП. 75.048

32
