ГОСТ 3.1105  форма 2





Передняя подвеска

38



Разраб.



Вербовецкий















ЗАО «ЗАЗ» ОС



Проверил



Шишкин











    25480917.

 75.047













Н. контр.



Лагода





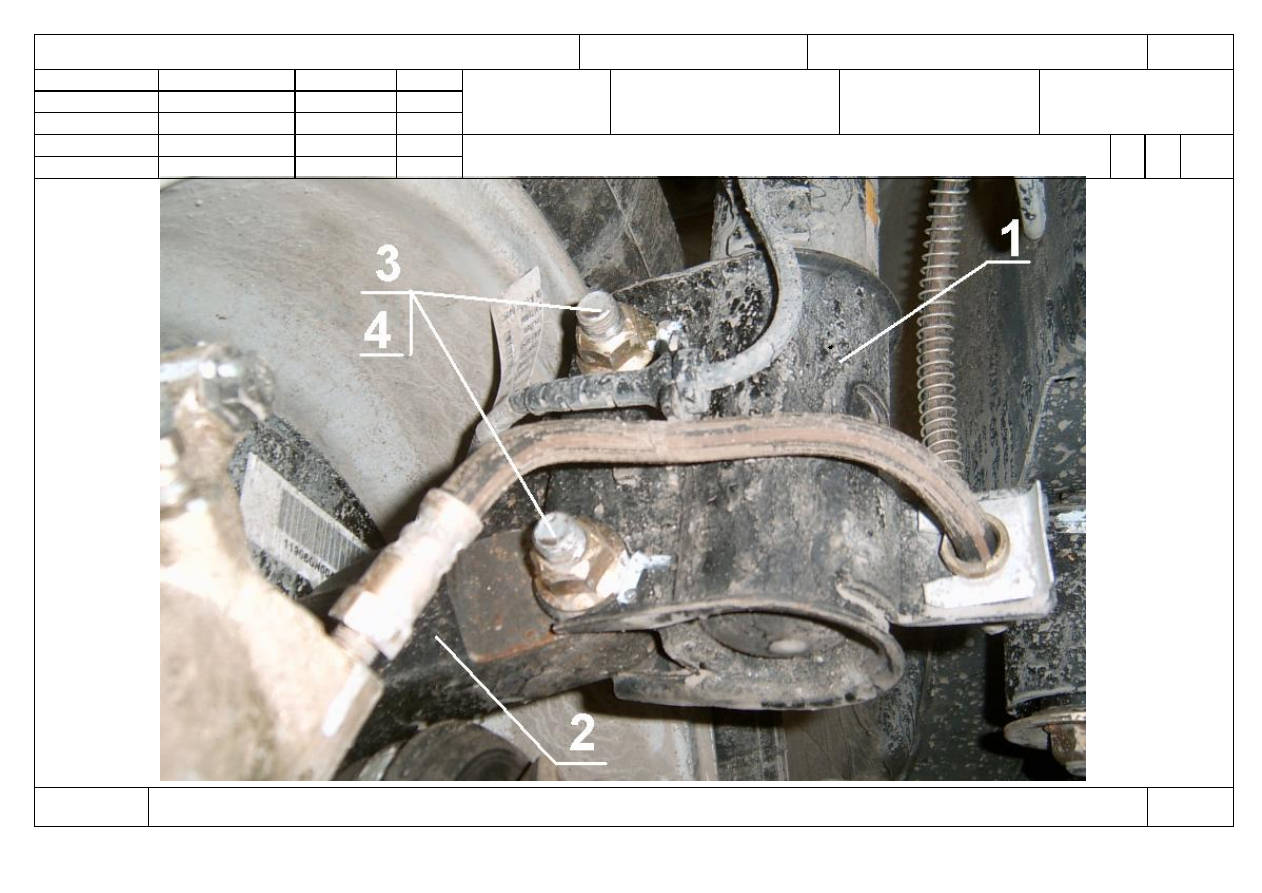

Снятие-установка кулака поворотного

О1








 Оп.070-075


































КЭ

ТП 75.047

38



ГОСТ 3.1118  форма 1б





Передняя подвеска

39





























































Снятие амортизационной стойки

25480917.

75.047

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А  02                            080      Слесарно-сборочная                                          3

03                            (

См. КЭ лист 45).

04

Выполнить операции   005, 010, 070 .

 05



Б 06                            Подъемник 2-х стоечный грузоподъемностью не менее Q=2,5 т.

07

Осмотровая канава



08



К  09 1. Стойка амортизационная передняя                             B11XJ-QHZ                                                                      шт           2

10 2.

Гайка М 8, S13                                                               DB12AO-2901315                                                             шт           6

11 3.

Шайба                                                                             В11-2901025                                                                     шт           6

 12 4.

Опора верхняя                                                               B11-2901110                                                                     шт           2

13 5.

Опора                                                                              В11-2901013                                                                     шт           2

14 6.

Колпак                                                                             В11-2901025                                                                     шт           2

15

О 16 1. Отвернуть  три гайки поз. 2 крепления верхней опоры амортизационной стойки поз. 1 и вынуть стойку из колесной ниши

17   (

левая сторона).

18

19 2.

Повторить переход  1 для правой стороны.

 20

 21 3.

Произвести контроль визуальным осмотром общего состояния демонтированных деталей, состояние опоры верхней стойки

22

с подшипником в сборе – подшипник в корпусе должен быть плотно обжат и не иметь осевого люфта, отсутствие разрывов резины

23

и отслоения от металла.

24

МК/КТТП

ТП. 75.047

39






ГОСТ 3.1118  форма 1б





Передняя подвеска

40





























































Снятие амортизационной стойки

25480917.

75.045

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О  02  При обнаружении отклонении деталей заменить  новыми.

03
04

Т  05 1. Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”

 06

07



08



  09

10

11

 12
 13

14

15

16

 17

18

19

 20

 21

22

23

24

МК/КТТП

ТП. 75.047

40






ГОСТ 3.1118  форма 1б





Передняя подвеска

41





























































Установка амортизационной стойки

25480917.

75.047

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А  02                            085      Слесарно-сборочная                                          3

03                            (

См. КЭ лист 45).

04

Выполнить операции   005, 010, 070, 080.

 05



Б 06                            Подъемник 2-х стоечный грузоподъемностью не менее Q=2,5 т.

07

Осмотровая канава



08



К  09 1. Стойка амортизационная передняя                             B11XJ-QHZ                                                                      шт           2

10 2.

Гайка М 8, S13                                                               DB12AO-2901315                                                             шт           6

11 3.

Шайба                                                                             В11-2901025                                                                     шт           6

 12 4.

Опора верхняя                                                               B11-2901110                                                                     шт           2

13 5.

Опора                                                                              В11-2901013                                                                     шт           2

14 6.

Колпак                                                                             В11-2901025                                                                     шт           2

15

О 16 1. Установить амортизационную стойку поз. 1 в колесную нишу, совместив  болты верхней опоры с отверстиями в кузове.

17  (

левая сторона)

18

19  2.

Установить на стакан верхней опоры поз. 4 опору поз. 5, шайбы поз. 3 и закрутить гайки поз. 2 на 2-3 нитки.

 20

 21 3.

Удерживая в верхнем положении амортизационную стойку поз. 1,2 завернуть две гайки поз. 2 крепления верхней опоры

22

с Мкр= 50 Нм;

23

24 4.

Повторить переходы 1-3 для правой стороны.

МК/КТТП

ТП. 75.047

41
