ГОСТ 3.1118 форма 1б
Задняя подвеска DC24B4 – 2910002
18
Подсоединение троса стояночного
тормоза
25480917.
75.046
А
Цех Уч РМ Опер Код, наименование операции
Обозначение документа
Б
Код, наименование оборудования
СМ Проф.
Р
УТ КР КОИД
ЕН
ОП
Кшт
Тпз
Тшт
К/М Наименование детали, сб. единицы или материала
Обозначение, код
ОПП
ЕВ
ЕН
КИ
Н.расх.
01
О 02 4. Подсоединить троса стояночного тормоза (поз.3, поз.4) к уравнителю (поз.8).
03
04 5.
Закрепить троса стояночного тормоза (поз.3, поз.4) гайкой (поз.5) и болтами (поз.6) с Мкр=20 Нм.
05
06 6.
Выполнить переход (5) для противоположной стороны.
07
08 7.

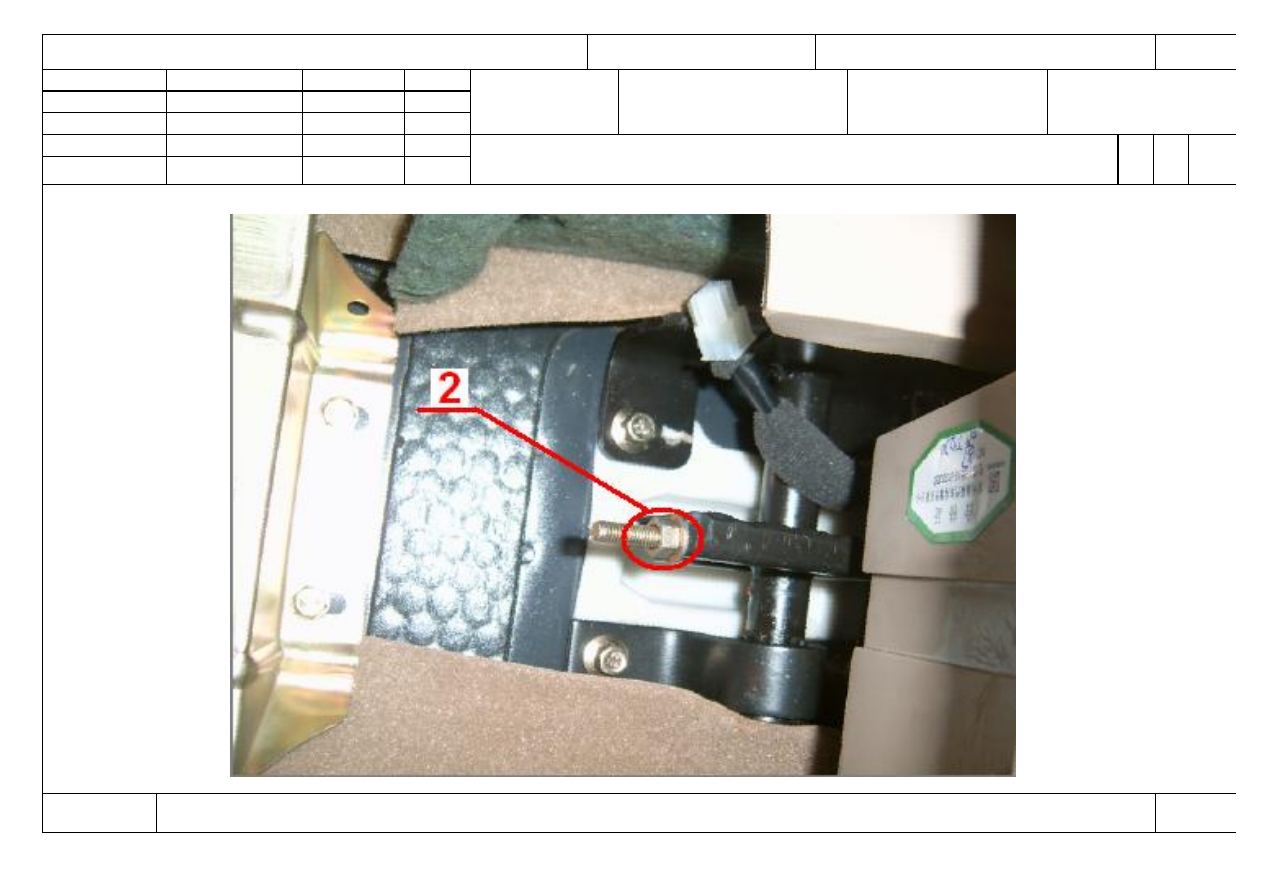

Закрутить гайку (поз.2) троса уравнителя стояночного тормоза (поз.8) создав натяжение тросов стояночного тормоза (поз.3, поз.4).
09
10 8.
Частично поднять (чтобы колеса были вывешены) и хорошо зафиксировать автомобиль на высоту удобную для регулировки
11
стояночного тормоза.
12
13 9.
Вращать задние колеса медленно и равномерно затянуть гайку (поз.2) до начала сопротивления вращения колес, после этого, не
14
прекращая вращения колес, медленно отпустить гайку (поз.2), пока колеса не будут вращаться свободно.
15
16 10.

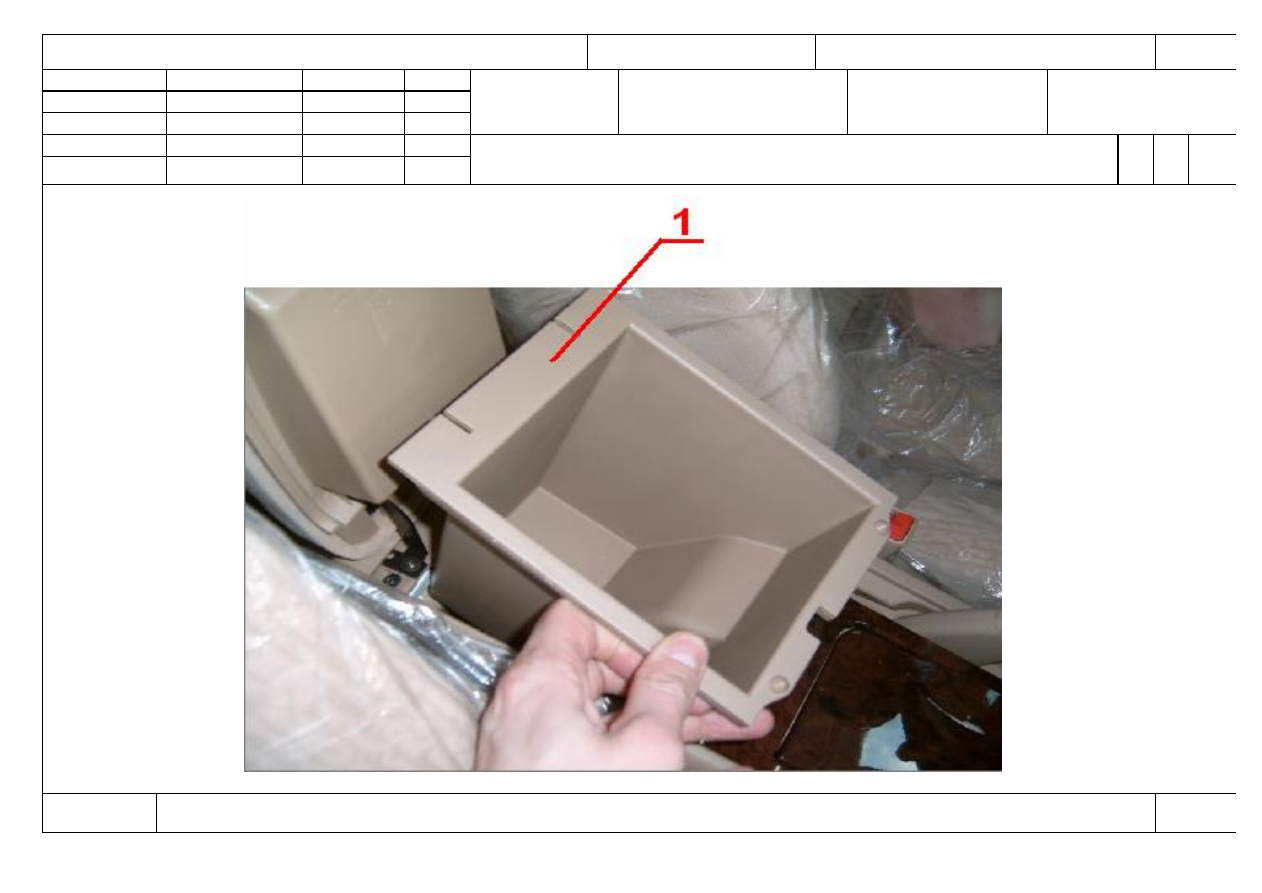

Установить по месту вещевой ящик (поз.1) и закрыть крышку консоли.
17
18 11.
Произвести визуальный контроль комплектации, качества сборки и правильность выполнения операции.
19
20
Контроль
:
опустить рычаг стояночного тормоза в крайнее нижнее положение. Затем поднять его на 4 «щелчка». При
21
этом тормозной момент на задних колесах должен быть от 26 Нм. до 44 Нм.
22
23
24
МК/КТТП
ТП. 75.046
18
