ГОСТ 3.1118 форма 1б







Задняя подвеска

DC24B4 – 2910002



6





























































Перемещение

25480917.

75.046

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

02

                                                                       7231.2  (

Операции  005…130).

03

А 04

 005

Перемещение  (производить при выполнении нижеперечисленных операций).

05

Б 06                                Подъемник                                          Q=3т.               3

07

Осмотровая канава

08

О 09      Переместить автомобиль на пост технического обслуживания и затормозить его стояночным тормозом.

10

Перемещение должно осуществляться персоналом, имеющим водительское удостоверение соответствующей категории и опыт

11

работы, прошедшим «предрейсовый» медицинский осмотр.

12

На территории СТО рекомендуется производить перемещение с площадки отстоя до въезда  в здание своим ходом

13

со скоростью не более 10 км/ч (в производственных помещениях не более 5 км/ч).

14

На сиденье водителя установить защитный чехол.

15

16

17



18

19

20

21

22

23



24

МК/КТТП

ТП. 75.046

6



































ГОСТ 3.1118  форма 1б





Задняя подвеска  DC24B4 – 2910002

7





























































Снятие колеса в сборе.

25480917.

75.046

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                            010   Слесарно-сборочная   (См. КЭ лист 9)

03

Выполнить операцию   005.                                  3

Б 04                                Подъемник                                                    Q=3т

05

Осмотровая канава

06

Слесарно-сборочный верстак                 7051-146

07

Тележка                                                     7043-334

08

К 09   1. Колпак ступицы   колеса                                             А11 -3100510АМ                                                           шт             2

10   2.

Гайка М12,  S19                                                           В11 - 3100111                                                                шт             8

11   3.

Колесо с шиной в сборе                                              DC24B4 – 3101011                                                       шт              2

12

О 13  1. Снять колпаки (поз.1) с колеса (поз.3), последовательно, левого/правого и уложить на верстак.

14

15  2.

Ослабить затяжку, гаек крепления колес (поз.2), последовательно, левого/правого.

16

17  3.

Поднять автомобиль на высоту удобную для работы.

18

19  4.

Отвернуть гайки крепления колес (поз.2), последовательно, левого/правого.

20

21  5.

Снять колеса с шиной в сборе (поз 3) и уложить на подставку, последовательно, левое/правое.

22

Т 23  1. Ключ  В11-3900103, набор инструмента В11-3900010.

24  2.

Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”.

МК/КТТП

ТП. 75.046

7























ГОСТ 3.1118  форма 1б





Задняя подвеска  DC24B4 – 2910002



8





























































Установка колеса в сборе.



25480917.

75.046

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                         015     Слесарно-сборочная    (См. КЭ лист 9).             3

03

Выполнить операции (005, 010).

Б 04                         Подъемник                                                  Q=3т.

05

Слесарно-сборочный верстак                 7051-146

06

Тележка                                                     7043-334

07

К 08   1. Колпак ступицы   колеса                                             А11 -3100510АМ                                                           шт             2

09   2.

Гайка М12,  S19                                                           В11 - 3100111                                                                шт             8

10   3.

Колесо с шиной в сборе                                              DC24B4 – 3101011                                                       шт             2

11

О 12 1. Установить колеса с шиной в сборе (поз. 3) на автомобиль  и закрепить гайками (поз.2) последовательно,

13

левое/правое, (устанавливать колеса  с шинами одной модели).

14

15 2.

Полностью опустить автомобиль.

16

17 3.

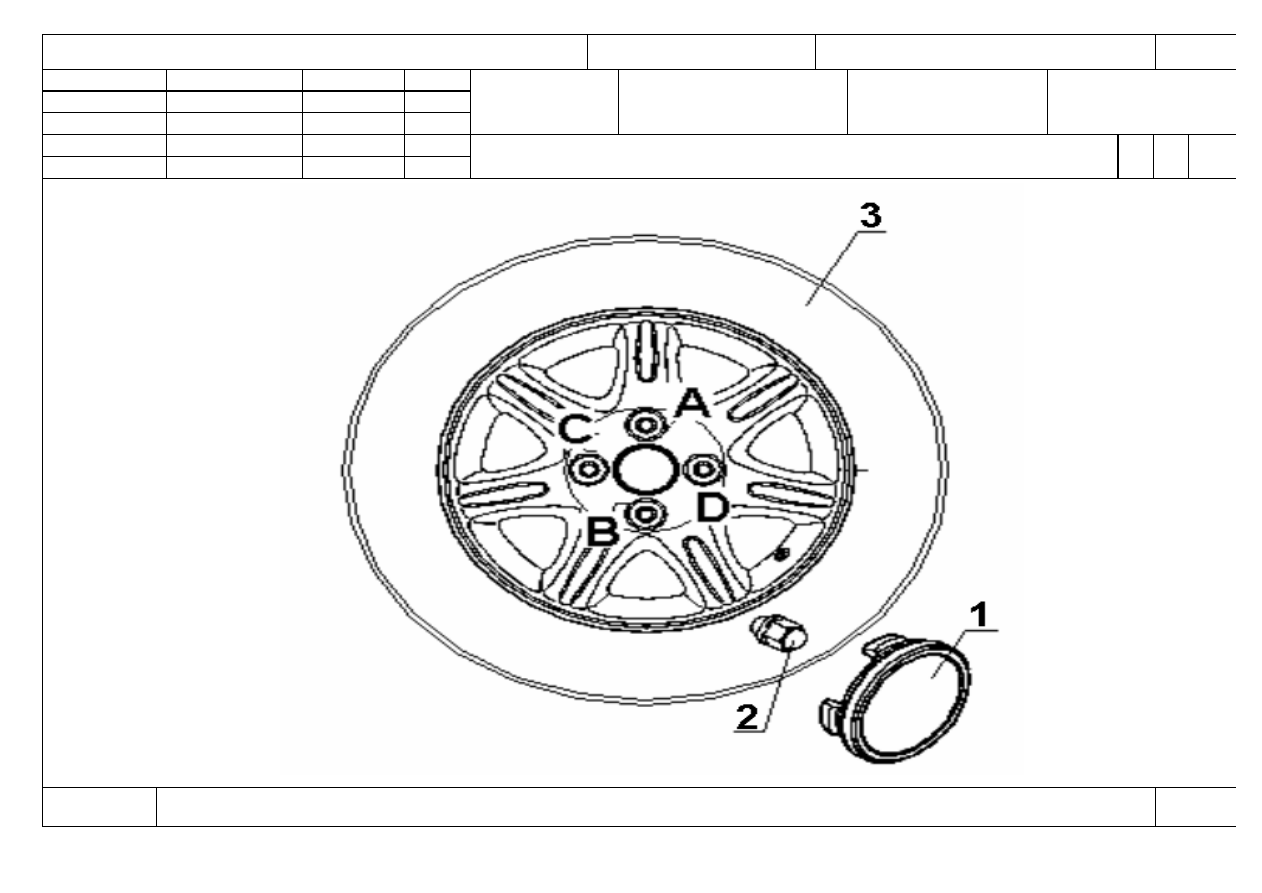

Затянуть гайки (поз.2) в последовательности (A, B, C, D) как показано на эскизе с Мкр=110 Нм.

18

19 4.

Установить колпаки (поз.1), последовательно, левого/правого колеса вручную до защелкивания.

20.

Т 21 1. Ключ  В11-3900103.

22 2.

Набор инструмента В11-3900010.

23 3.

ДК 20-200 Нм 1/2".

24 4.

Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”.

МК/КТТП

ТП. 75.046

8






ГОСТ 3.1105  форма 2





Задняя подвеска  DC24B4 – 2910002

9



Разраб.



Лебедев

















ЗАО «ЗАЗ»



Проверил



Шишкин











    25480917.

 75.046













Н. контр.



Лагода





Снятие-установка колес

О1



010-

015




Оп.010-015



































КЭ

ТП 75.046

9
