Передняя подвеска



31





























































Снятие тормозных колодок

25480917.

75.045

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А  02                            050      Слесарно-сборочная                                          3

03                            (

См. КЭ лист 33).

04

Выполнить операции   005, 010 .

05



Б  06                            Подъемник 2-х стоечный грузоподъемностью не менее Q=2,5 т.

07

Осмотровая канава



  08



К 09 1. Болт                                                                               Q184B1229                                                                       шт.           4

10 2.

Колодка переднего тормоза                                        S11-3501080                                                                     шт.           4

11 3.

Пружина фиксирующая                                                S11-30010019                                                                  шт.           2

12 4.

Суппорт S11-3100111                                                   S11-3501050 / S11-3501060                                            шт.          1/1

13

14 1.

Открутить болты поз. 4 крепления скобы суппорта поз. 2 свести  и снять  тормозные колодки (поз.1). прав/лев

15

 16 2.

Снять пружину фиксирующую колодок (поз.3)

17

О 18 3. Произвести контроль общего состояния: тормозных колодок – толщина тормозной колодки  не менее 7,5 мм; тормозных

19

дисков – окончательная толщина не менее 9,7 мм, осевое биение не более 0,12 мм и отсутствие трещин, глубоких рисок. При

20

обнаружении отклонений вышеперечисленных дефектов - заменить новыми.

21

Т 22  Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”

23

Приспособление для утапливания поршня суппорта 1471 F«BETA»

24

МК/КТТП

ТП. 75.045

31







































ГОСТ 3.1118  форма 1б





Передняя подвеска

32





























































Установка тормозных колодок

25480917.

75.039

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А  02                            055      Слесарно-сборочная                                          3

03                            (

См. КЭ лист 33).

04

Выполнить операции   005.

 05



Б 06                            Подъемник 2-х стоечный грузоподъемностью не менее Q=2,5 т.

07

Осмотровая канава



08



К  09 1. Болт                                                                               Q184B1229                                                                       шт.           4

10 2.

Колодка переднего тормоза                                        S11-3501080                                                                     шт.           4

11 3.

Пружина фиксирующая                                                S11-30010019                                                                  шт.           2

 12 4.

Суппорт                                                                         S11-3501050 / S11-3501060                                            шт.          1/1

 13

О 14 1. Установить пружину фиксирующую колодок (поз.3) лев/ прав.

15

16 2.

Установить тормозные колодки поз. 2 в суппорт поз. 4 лев/прав.

17

18 3.

Установить скобу суппорта и закрутить болты поз. 1 с Мкр=22-32 Нм лев/прав;

19

Т 20  1. Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”

 21  2.

Приспособление для утапливания поршня суппорта 1471 F«BETA»

22  3.

ДК 2-35 Нм 9х12.

23

24

МК/КТТП

ТП. 75.045

32





ГОСТ 3.1105  форма 2





Передняя подвеска



33



Разраб.

Вербовецкий

















ЗАО «ЗАЗ»



Проверил



Шишкин











    25480917.

 75.045













Н. контр.



Лагода





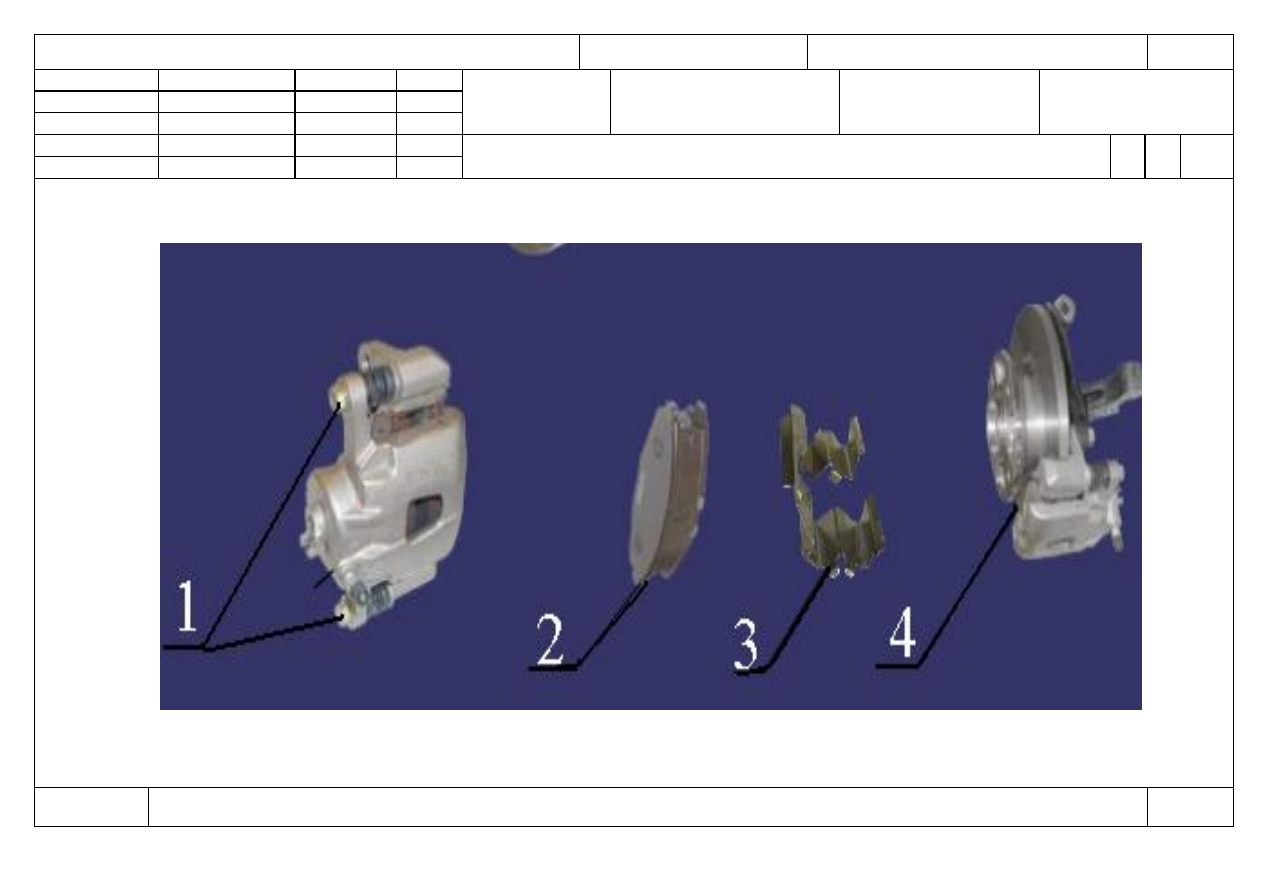

Снятие-установка тормозных колодок

О1



050-

055


   Оп.050-055





































КЭ

ТП 75.045

33




ГОСТ 3.1118  форма 1б





Передняя подвеска

34





























































Снятие переднего суппорта

25480917.

75.045

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А  02                            060      Слесарно-сборочная                                          3

03                            (

См. КЭ лист 38).

04

Выполнить операции   005, 010, 050 .

 05



Б 06                            Подъемник 2-х стоечный грузоподъемностью не менее Q=2,5 т.

07

Осмотровая канава



08



К  09 1. Болт крепления суппорта                                            S11-3501103                                                                     шт.           4

10 2.

Кулак поворотный                                                        S11-30001011                                                                   шт.           2

11 3.

Щиток защитный                                                          S11-3001077                                                                      шт.           2

 12 4.

Суппорт                                                                        S11-3501050 / S11-3501060                                             шт.          1/1

 13 5.

Шланг тормозной                                                        S11-3506010                                                                       шт.           2

14  6.

Фиксатор                                                                     S11-3506021                                                                       шт.           2

15 7.

Шайба                                                                          S11-3506212                                                                       шт.           4

16 8.

Болт                                                                             Q150B1010                                                                          шт.           2

17

О 18 1. Открутить болт поз. 8 снять шайбы поз. 7 и отсоединить тормозной шланг поз. 5 лев/ прав;

19

 20 2.

Снять фиксатор поз. 6 тормозного шланга поз. 5;

 21

22 3.

Открутить болты поз. 1  и снять суппорт (поз.4)  лев/ прав.

23

24

МК/КТТП

ТП. 75.045
