ГОСТ 3.1118  форма 1б





Силовой агрегат



55





























































Подсоединение системы охлаждения

25480917.

75.043

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

М 02  Жидкость охлаждающая                                                   BASF Glisantin G34-91                                        л.                      8,0

03

О 04 1. Подсоединить патрубок, подводящий отопителя  (поз.1) к двигателю.

 05

06 2.

Закрепить хомут (поз.4), обеспечив надежность соединения.

07

08 3.

Подсоединить патрубок, отводящий отопителя  (поз.2) к двигателю.

09

10 4.

Закрепить хомут (поз.3), обеспечив надежность соединения.

11

12 5.

Подсоединить пароотводящую трубку  (поз.10) к двигателю.

  13

14 6.

Закрепить хомут (поз.11), обеспечив надежность соединения.

15

16 7.

Подсоединить питающий шланг (поз.9) к двигателю.

17

18 8.

Закрепить хомут (поз. 12), обеспечив надежность соединения.

19

20 9.

Подсоединить пароотводящую трубку (поз.7) к радиатору (поз.5) и расширительному бачку (поз.8).

21

22 10.

Закрепить хомуты (поз. 6), обеспечив надежность соединения.

23

24 11.

Подсоединить отводящий патрубок (поз.16) к радиатору (поз.5) и закрепить хомутом (поз.13) с Мкр=2 Нм.

МК/КТТП

ТП. 75.043

55





ГОСТ 3.1118  форма 1б





Силовой агрегат



56





























































Подсоединение системы охлаждения

25480917.

75.043

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02 12. Подсоединить подводящий патрубок (поз.15) к радиатору (поз.5) и закрепить хомутом (поз.14) с Мкр=2 Нм.

03

 04 13.

Заправить систему охлаждения двигателя охлаждающей жидкостью, через расширительный бачок.

05

 06 14.

Проверить заправку системы охлаждения двигателя охлаждающей жидкостью (в соотношении 1:1 с деминерализованной водой).

07

 08 15.

Уровень охлаждающей жидкости должен находиться между метками «min» и «max», находящихся на бачке.

09

 10 16.

Проверить отсутствие следов пролива жидкости после заправки, при необходимости удалить ветошью.

11

12 17.

Произвести визуальный контроль комплектации, качества сборки и правильность выполнения операции.

      13

Т 14 1. Плоскогубцы  760N1HAZET.

 15 2.

ДК 1-10 Нм.

16 3.

Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

  17 4.

Ветошь.

18 5.

Перчатки трикотажные тип 1 ТУ 17-Украины 2641-94.

 19 6.

Очки защитные 02-76 ГОСТ 12.4.013-85.

20

21

22

23

24

МК/КТТП

ТП. 75.043

56





ГОСТ 3.1105  форма 2





Силовой агрегат



57



Разраб.



Лебедев

















ЗАО «ЗАЗ»



Проверил



Шишкин











    25480917.

 75.043













Н. контр.



Лагода





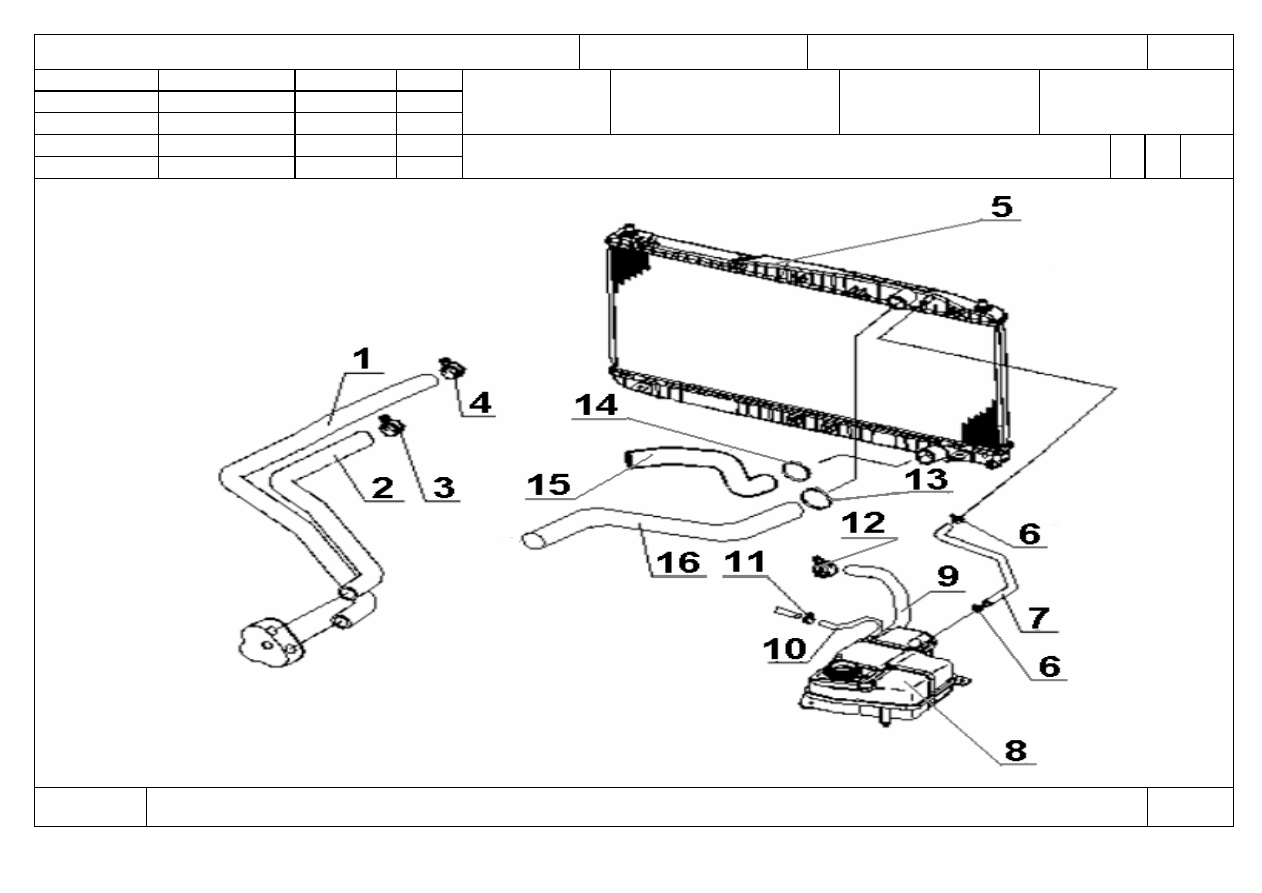

Отсоединение-подсоединение системы охлаждения

О1



060-

065


   Оп.060-065



































КЭ

ТП 75.043

57









































ГОСТ 3.1118  форма 1б





Силовой агрегат

 58





























































Отсоединение привода КПП и

гидропривода сцепления

25480917.

75.043

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А  02                            070      Слесарно-сборочная                                          3

03                            (

См. КЭ лист 62).

 04

Выполнить операции   005.

05





Б 06





Подъемник 2-х стоечный грузоподъемностью не менее Q=2,5 т.

07

Осмотровая канава



08



К  09 1. Фиксатор                                                                      В11-1703215                                                                       шт.          1

 10 2.

Шайба 10                                                                     Q40210                                                                                шт.          1

11 3.

Шплинт                                                                         S11-1703315                                                                       шт.         2

12 4.

Фиксатор                                                                      В11-1602045                                                                       шт.          1

      13 5.

Трубка привода                                                           А21-1602050                                                                       шт.          1

14 6.

Гайка S11                                                                     гайка                                                                                   шт.          1

15 7.

Шланг привода                                                            А21-1602070                                                                       шт.          1

16 8.

Шайба                                                                          В11-1703213                                                                       шт.          2

  17 9.

Трос выбора передач                                                 А21-1703090                                                                       шт.          1

18

О 19 1.

Внимание!

В зависимости от конструкции передаточного исполнительного



механизма включения сцепления (наличие троса

20

сцепления, а не гидропривода) отсоединение-подсоединение троса сцепления производить аналогично операциям

21                             070-075

ТП 75.037 «Снятие-установка силового агрегата на автомобилях Chery A15 и их модификациях».

22

23 2.

Установить кулису в нейтральное положение.

24

МК/КТТП

ТП 75.043

58
