ГОСТ 3.1118  форма 1б





Силовой агрегат



39





























































Подсоединение системы выпуска

отработавших газов и подачи воздуха



25480917.

75.043

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01



К 02 17. Катализатор                                                                 А21-1205210ВА                                                                  шт.          1

03 18.

Пружина                                                                       А21-1200031                                                                       шт.          2

 04 19.

Болт М10х68, S14                                                        А21-1200032                                                                       шт.          2

05 20.

Резонатор                                                                      А21-1201110                                                                       шт.          1

06 21.

Буфер                                                                           А21-1200017                                                                        шт.          2

07

О 08 1. Подсоединить резонатор (поз.20) к буферам (поз.21) вручную.

09

 10 2.

Соединить катализатор (поз.17) с резонатором (поз.23), предварительно установив пружины (поз.18) и закрепить болтами

11     (

поз.19) с Мкр=55 Нм.

12

      13 3.

Установить воздушный фильтр (поз.5) и закрепить болтами (поз.6) с Мкр=6 Нм.

14

15 4.

Установить трубку (поз.7) на трубку приемную (поз.9), соединить с воздушным фильтром (поз.5) и закрепить приемник на панели

16

передка болтами (поз.8) с Мкр=6 Нм.

  17

18 5.

Подсоединить электрический разъем датчика положения дроссельной заслонки (поз.13) до фиксации, обеспечив надежность

19

соединения.

20

21 6.

Подсоединить электрический разъем датчика расхода воздуха (поз.4) до фиксации, обеспечив надежность соединения.

22

23 7.

Подсоединить трубку (поз.3) к вакуумному усилителю тормозов до фиксации, обеспечив надежность и герметичность

 24

соединения.

МК/КТТП

ТП 75.043

39

































ГОСТ 3.1118  форма 1б





Силовой агрегат

40





























































Подсоединение системы выпуска

отработавших газов и подачи воздуха



25480917.

75.043

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О  02 8. Повернуть рычаг дроссельной заслонки (поз.16) по часовой стрелке до упора и завести наконечник троса в посадочное место ,

03

обеспечив надежность соединения.

 04

05 9.

Подсоединить облицовку (поз.2) с патрубком (поз.11) к воздушному фильтру (поз.5), дроссельной заслонке (поз.14) и закрепить

06

хомутами (поз.10) и (поз.12) с Мкр=2 Нм.

07

08 10.

Закрутить болты (поз.1) с Мкр=6 Нм.

09



 10 11.

Произвести визуальный контроль комплектации, качества сборки и правильность выполнения операции.

11

Т 12 1. Головка 1/2" S=7 900-7HAZET.

      13 2.

Головка 1/2" S=8 900-8 HAZET.

14 3.

Головка 1/2" S=10 900-10 HAZET.

15 4.

Головка 1/2" S=14 900-14 HAZET.

   16 5.

Удлинитель L=123 мм 917-5 HAZET .

  17



6.

Вставка 9х12 -->1/2".

18 7.

Трещотка 1/2'' 916 SP HAZET.

19 8.

ДК 2-20 Нм 9х12.

20 9.

ДК 10-100 Нм 1/2".

21



10.

Гайковерт угловой 1/2"  АТ 705В.

22 11.

Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

23 12.

Перчатки трикотажные тип 1 ТУ 17-Украины 2641-94.

24 13.

Очки защитные 02-76 ГОСТ 12.4.013-85.

МК/КТТП

ТП 75.043

40





ГОСТ 3.1105  форма 2





Силовой агрегат

41



Разраб.



Лебедев

















ЗАО «ЗАЗ»



Проверил



Шишкин











    25480917.

 75.043













Н. контр.



Лагода

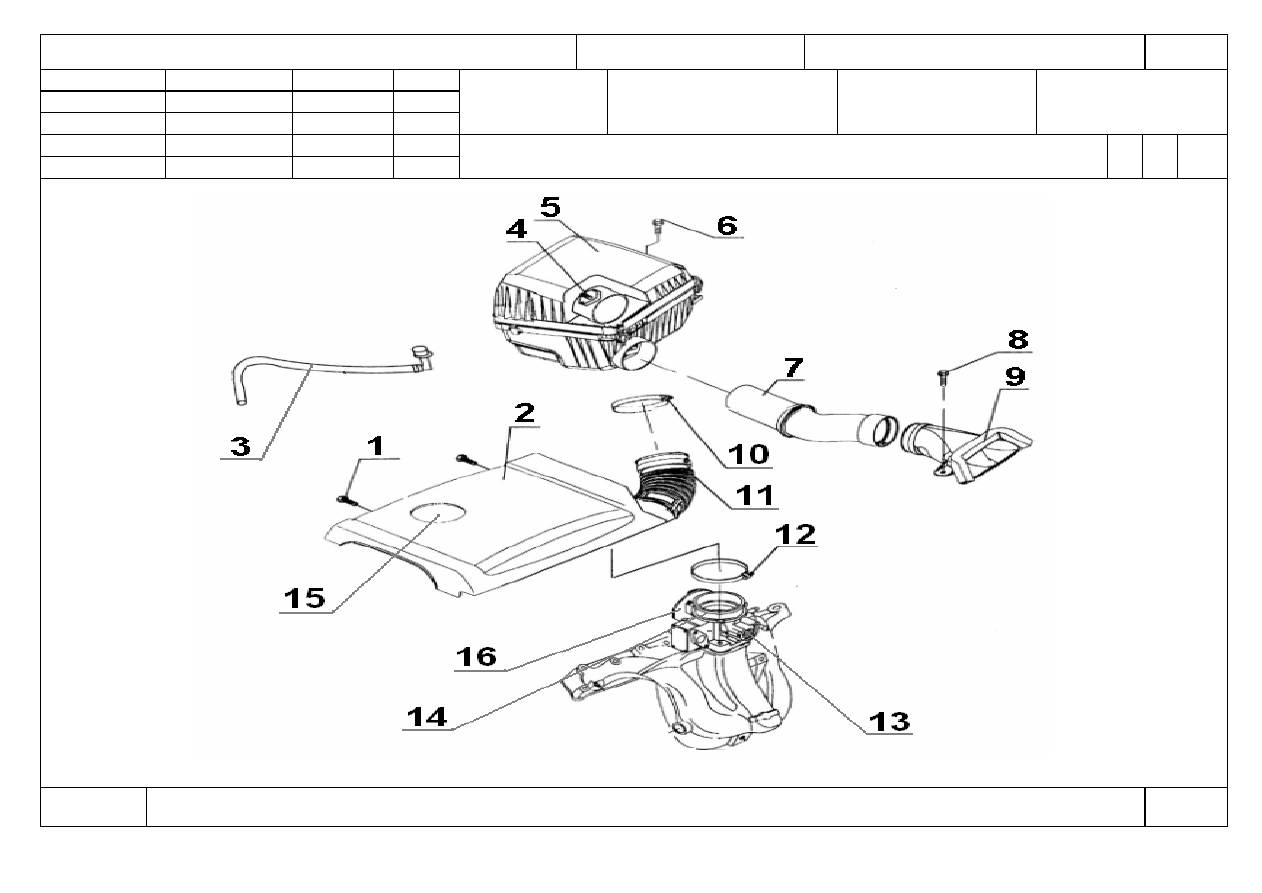

Отсоединение-подсоединение воздушного фильтра

О1



040-

045




Оп.040-045










































КЭ

ТП 75.043

41






ГОСТ 3.1105  форма 2





Силовой агрегат

42



Разраб.



Лебедев

















ЗАО «ЗАЗ»



Проверил   Шишкин











    25480917.

 75.043













Н. контр.



Лагода

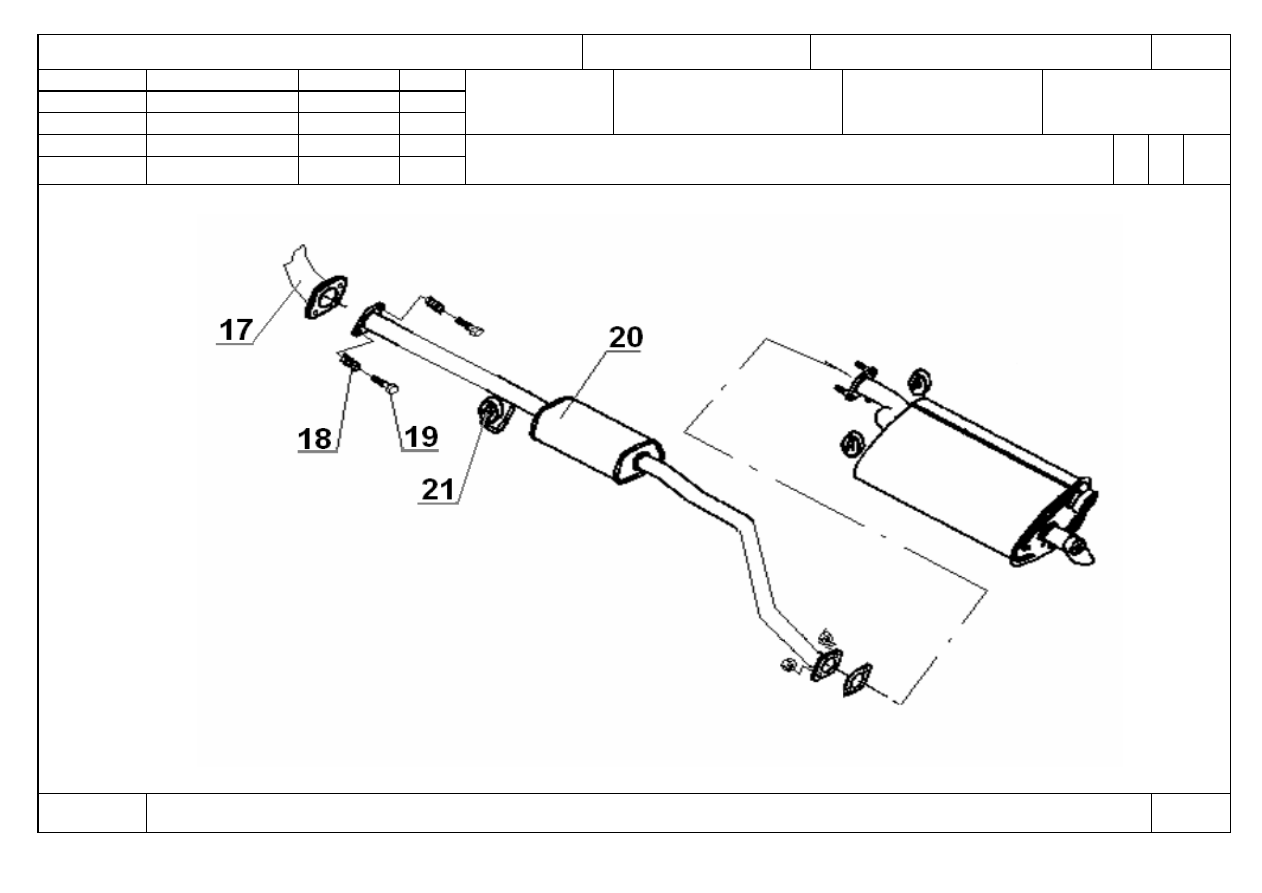

Отсоединение-подсоединение системы выпуска

отработавших газов

О1



040-

045




Оп.040-045

















































КЭ

ТП 75.043

42
