ГОСТ 3.1105  форма 2





Силовой агрегат

15



Разраб.

Лебедев

















ЗАО «ЗАЗ»



Проверил  Шишкин











    25480917.

 75.043













Н. контр.  Лагода





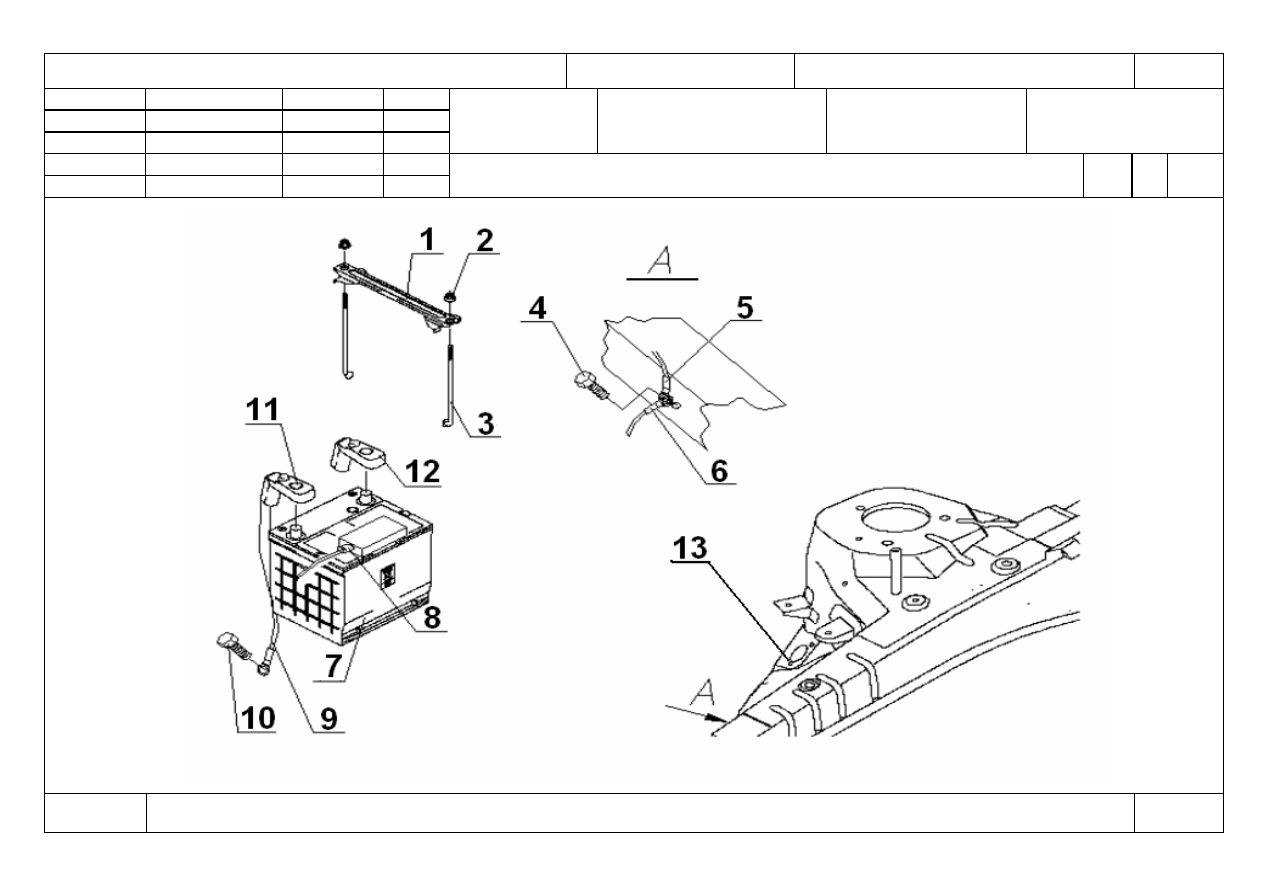

Снятие-установка АКБ

О1



010-

015


   Оп.010-015





































КЭ

ТП 75.043

15



















ГОСТ 3.1105  форма 2





Силовой агрегат

16



Разраб.

Лебедев

















ЗАО «ЗАЗ»



Проверил  Шишкин











    25480917.

 75.043













Н. контр.  Лагода





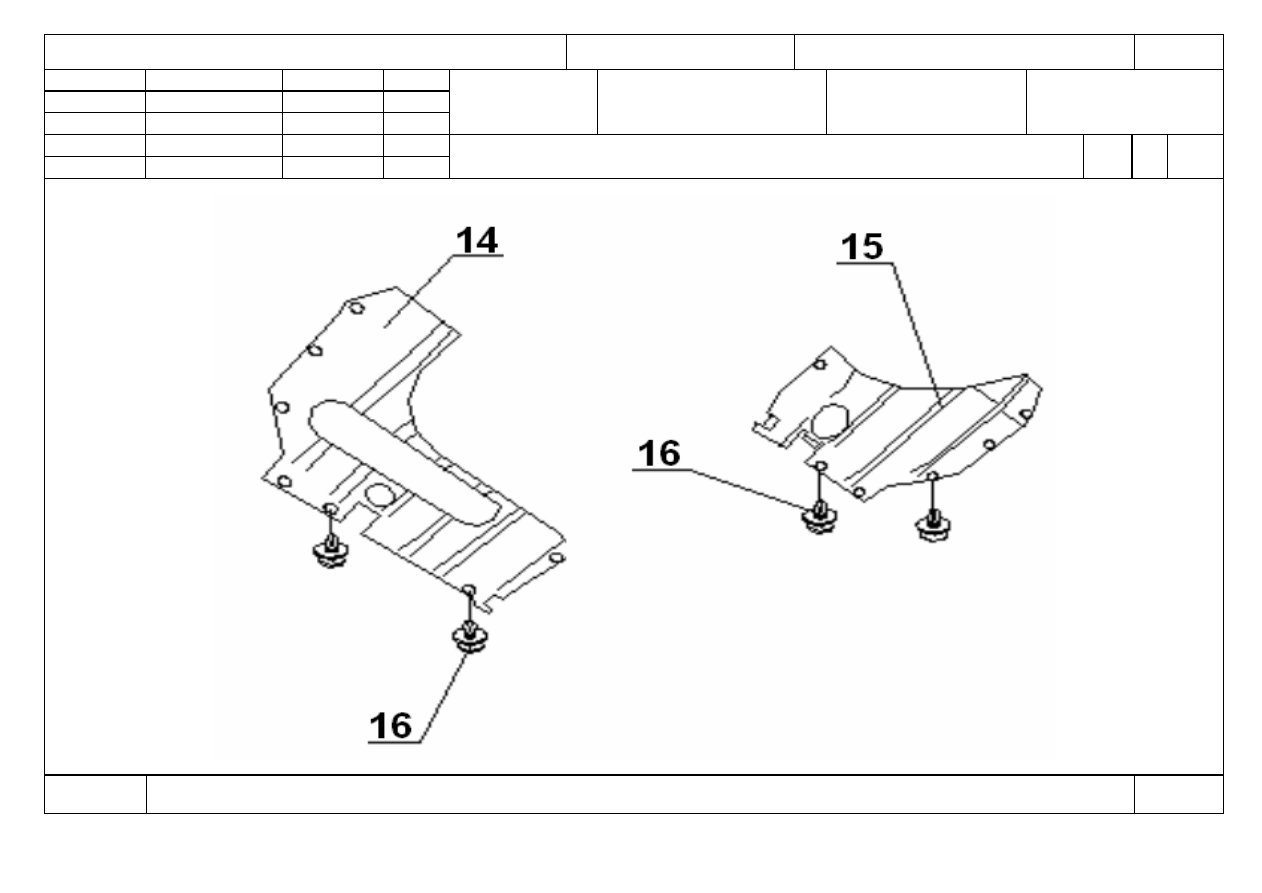

Снятие-установка грязезащитных кожухов

О1



010-

015




Оп.010-015














































КЭ

ТП 75.043

16



ГОСТ 3.1118  форма 1б





Силовой агрегат

17





























































Отсоединение  рулевого механизма

25480917.

75.043

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                              020   Слесарно-сборочная                                          3

03                             (

См. КЭ лист 23-26).



04



Выполнить операцию  005.



05

Б 06                              Подъемник 2-х стоечный грузоподъемностью не менее Q=2,5 т.

07

Осмотровая канава.



08

Установка для замены масла типа WLR 1839 «Werther».

 09

К 10 1. Промежуточный вал                                                     А21-3404050                                                                    шт.           1

11 2.

Болт М8х30, S13                                                           DC14BX-3400246                                                             шт.           1

12 3.

Шайба пружинная, 8                                                     DC14BX-3400263                                                             шт.           1

 13 4.

Рулевой механизм в сборе                                          A21-3400010BB                                                                шт.           1

14 5.

Масляный резервуар                                                    A21-3408010                                                                    шт.            1

  15 6.

Хомут самозажимной                                                   AQ60122                                                                            шт.           1

16 7.

Хомут самозажимной                                                   AQ60118                                                                            шт.           1

17 8.

Патрубок обратной подачи масла                               A21-3406340                                                                     шт.           1

18 9.

Патрубок подачи масла                                                A21-3406410                                                                     шт.           1

19 10.

Болт М6х12, S10                                                         Q1840616                                                                          шт.           3

20 11.

Гайка рулевой тяги                                                      N0111862                                                                          шт.           2

 21 12.

Кулак поворотный левый                                            A21-3001011                                                                     шт.           1

22

правый                                          A21-3001012                                                                     шт.           1

23 13.

Наконечник рулевой тяги левый                                 наконечник                                                                       шт.           1

24

правый                              наконечник                                                                       шт.           1

МК/КТТП                                                                                                        ТП. 75.043

17



ГОСТ 3.1118  форма 1б





Силовой агрегат

18





























































Отсоединение рулевого механизма

25480917.

75.043

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02 1. Удалить масло с системы гидроусилителя рулевого механизма с помощью установки для замены масла.

03

04 2.

Открутить болт (поз.2), извлечь шайбу пружинную (поз.3) и отсоединить промежуточный вал (поз.1) от рулевого

 05

механизма (поз.4).

06

07 3.

Ослабить хомут (поз.7) и отсоединить патрубок обратной подачи масла (поз.8) от масляного резервуара (поз.5).

08

 09 4.

Ослабить хомут (поз.6) и отсоединить патрубок подачи масла (поз.9) от масляного резервуара (поз.5).

10

11 5.

Открутить болты (поз.10) и отсоединить трубопроводы ГРУ от кузова автомобиля.

12

 13 6.

Открутить гайку (поз.11) и рассоединить поворотный кулак (поз.12) и наконечник рулевой тяги (поз.13).

14

15 7.

Выполнить переход (6) для противоположной стороны.

16

17 8.

Проверить отсутствие следов пролива трансмиссионной жидкости, при необходимости удалить ветошью.

18

19

20

 21

22

23

24

МК/КТТП

ТП. 75.043
