ГОСТ 3.1118  форма 1б







Задняя подвеска  DA11A4 – 2910002

































































Разборка амортизационной стойки

25480917.

75.042

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02



Внимание:



Промывку деталей производить в специально отведенном месте, оборудованном вытяжной вентиляцией,



03

емкостью для промывки и защитными средствами пожаротушения.

04

05  5.

Произвести контроль визуальным осмотром общего состояния деталей  (См. Эск. Лист 35).

06

При обнаружении отклонений устранить неисправности, изношенные и поврежденные детали заменить.



07

08



Т 09  1.Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”.

10  2.

Устройстве для сжатия пружины КМ-329-А

11  3.

Емкость для промывки деталей.  Емкость для отходов 9615-237. Фартук  прорезинновый  ГОСТ 12.4.029-79.

12  4.

Отвертка А11 – 3900105

13

14

15



16

17



18

19



20

21

22

23

24

МК/КТТП



ТП. 75.042



32





ГОСТ 3.1118  форма 1б





Задняя подвеска  DA11A4 – 2910002

































































Сборка амортизационной стойки



25480917.

75.042

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                             055     Слесарно-сборочная   (См. КЭ. Лист 35)

03

Выполнить операцию 050.                                   3

04

Б 05                                Тележка                                                         7043-334

06

Слесарно-сборочный верстак                      7051-146

07

К 08  1. Амортизатор                                                                         A15  HJZQ - HJZQ                                                   шт              2

09  2.

Болт М10х75  (S17)                                                               N10023602                                                              шт              2

10  3.

Гайка М10х1,5                                                                       N90087602                                                              шт               2

11  4.

Опора пружин нижняя                                                           А11-2911043                                                           шт               2

12  5.

Шайба                                                                                    А11-2911041                                                           шт               2

13  6.

Проставка                                                                              А11-2911037                                                           шт               2

14  7.

Шайба  пружинная                                                                А11-2911045                                                           шт               2

15  8.

Пружина                                                                                А11-2912011                                                            шт               2

16  9.

Буфер хода сжатия                                                              А11-2911033                                                           шт               2

17 10.

Опора пружины верхняя                                                     А11-2911011                                                           шт               2

18 11.

Подушка амортизатора (буфер)                                        А11-2911017                                                           шт               2

19 12.

Опора нижняя                                                                      А11-2911023                                                           шт               2

20 13.

Шайба промежуточная                                                        А11-2911027                                                           шт               2

21 14.

Проставка                                                                             А11-2911025                                                           шт               2

22 15.

Колпак верхний                                                                    А11-2911015                                                           шт               2

23 16.

Гайка М10х1,5      (S17)                                                        N0111571                                                               шт               4

24 17.

Шайба                                                                                   А11-2911015                                                           шт               2

МК/КТТП

ТП. 75.042

33



































ГОСТ 3.1118  форма 1б







Задняя подвеска  DA11A4 – 2910002

































































Сборка  амортизационной стойки

25480917.

75.042

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

02 18.

Опора верхняя                                                                    А11-2911023                                                           шт               2

03 19.

Шайба                                                                                  А11-2911015                                                           шт               2

04 20.

Колпак защитный                                                                А11-2911015                                                           шт               2

05 21.

Амортизационная стойка  левая/правая                          DА11А4 – 2910101/102                                           шт             1/1

06 22.

Гайка М10х1,5      (S17)                                                      N0111571                                                                 шт              4

07

08

О 09 1. Подсобрать  амортизационную стойку поз. 21 (левая/правая) с опорой пружин нижней поз.4, опорой поз. 12 и пружиной поз.8.

10

11 2.

Сжать пружину при помощи устройства для сжатия пружин  КМ-329-А.

12

13 3.

Установить  на подсобранную  амортизационную стойку поз. 21 опору пружины, подушку амортизатора, проставку, буфер хода,

14

сжатия колпак верхний, опору верхнюю и закрутить гайку поз. 22 штока с Мкр 75 Нм  используя два гаечных ключа.

15

16 4.

Сняты узел стойки  поз. 21 с устройства для сжатия пружины КМ-329-А.

17

18  7.

Произвести контроль качества выполненной операции и Мкр. 75 Нм  затяжки гайки поз. 22.

19

20 1.

Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”.

21  2.

Динамометрический ключ  М кр. 20...200 Н.м  (2...20кгс.м).

22  3.

Устройстве для сжатия пружины КМ-329-А

23

24

МК/КТТП



ТП. 75.042



34








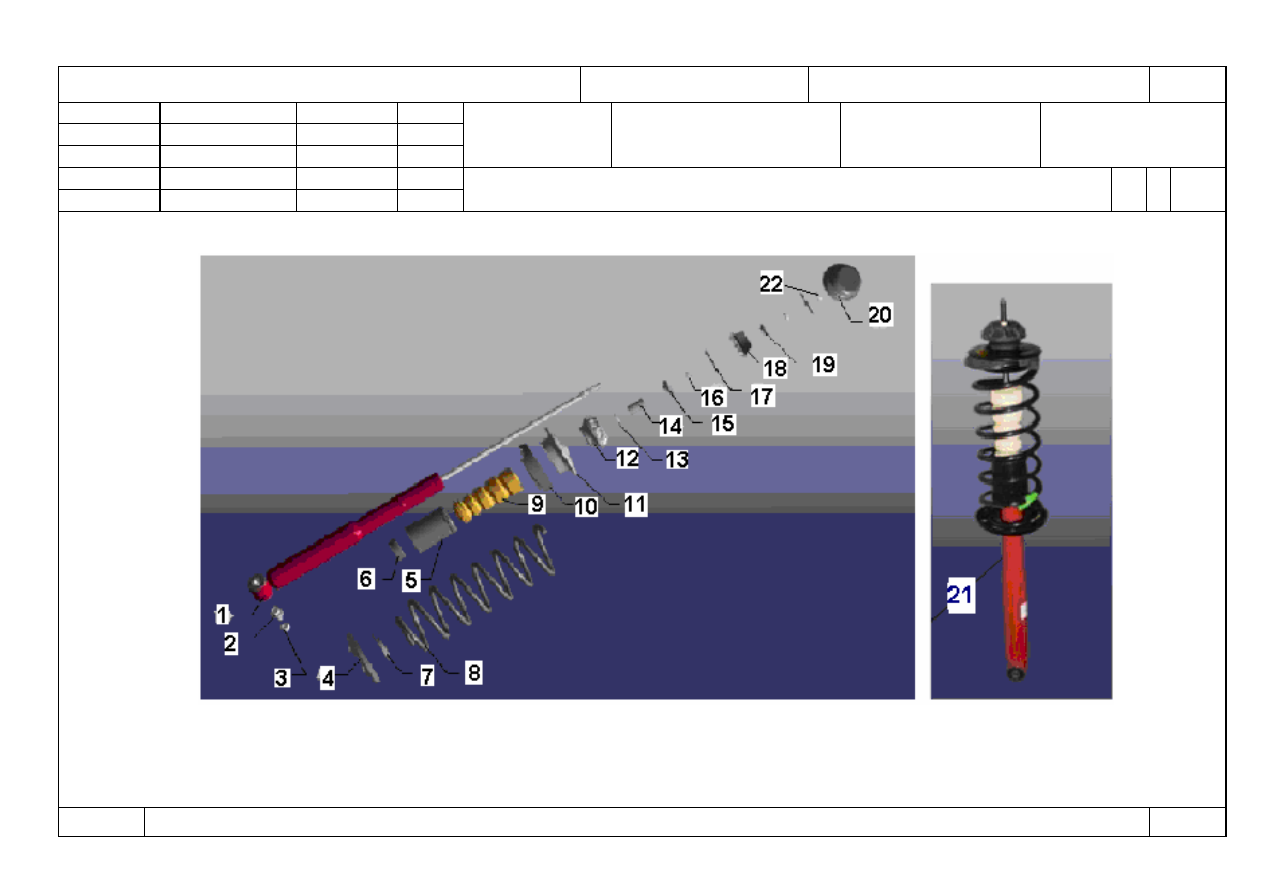

ГОСТ 3.1105  форма 2





Задняя подвеска  DA11A4 – 2910002





Разраб.



Лагода

















ЗАО «ЗАЗ» ОС



Проверил   Шишкин











    25480917.

 75.042













Н. контр.   Лагода





Сборка и разборка амортизационной стойки

О

1





050-

055












КЭ

ТП 75.042

35
