ГОСТ 3.1118 форма 1б
Силовой агрегат
49
Подсоединение электропроводки
силового агрегата
25480917.
75.041
А
Цех Уч РМ Опер Код, наименование операции
Обозначение документа
Б
Код, наименование оборудования
СМ Проф.
Р
УТ КР КОИД
ЕН
ОП
Кшт
Тпз
Тшт
К/М Наименование детали, сб. единицы или материала
Обозначение, код
ОПП
ЕВ
ЕН
КИ
Н.расх.
01
О 02 соединения.
03
04 14.

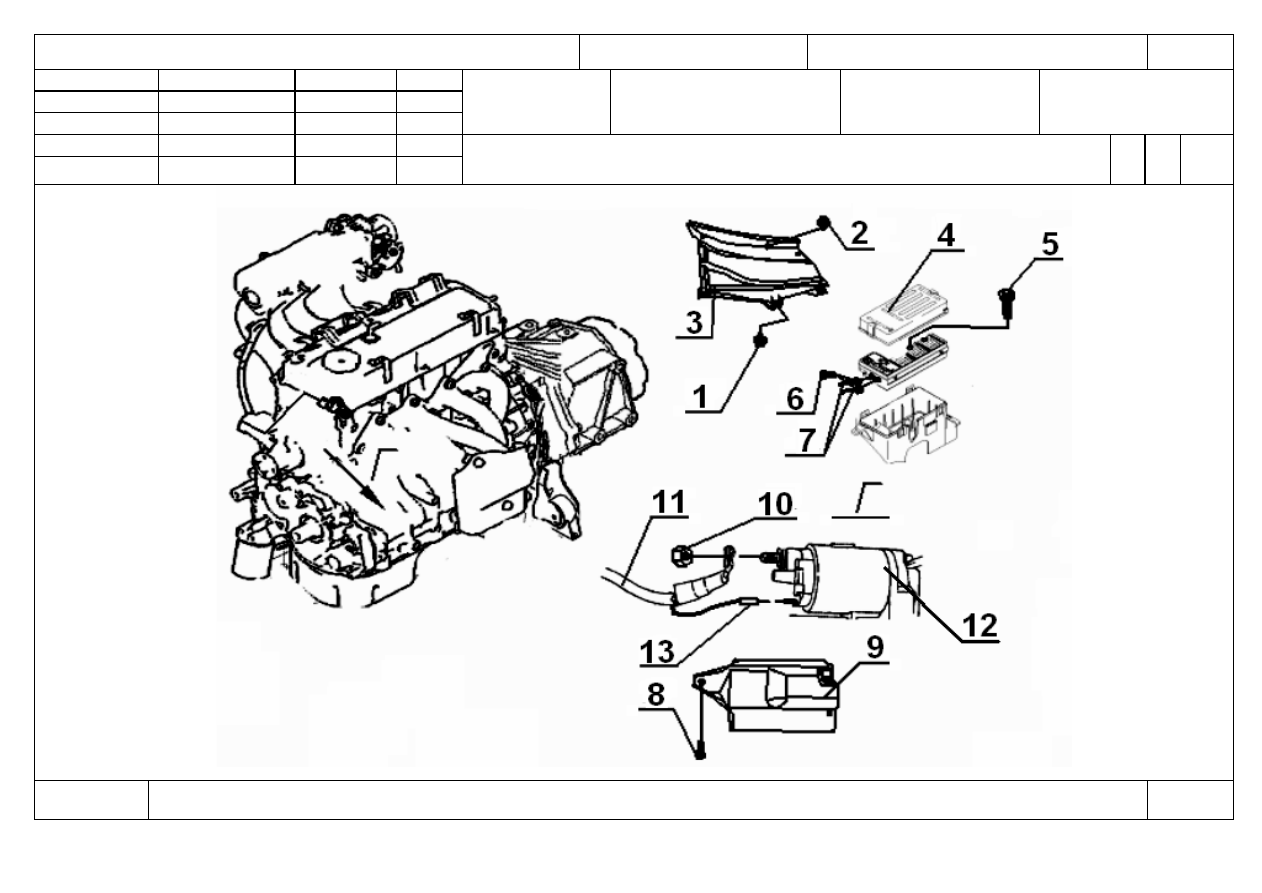

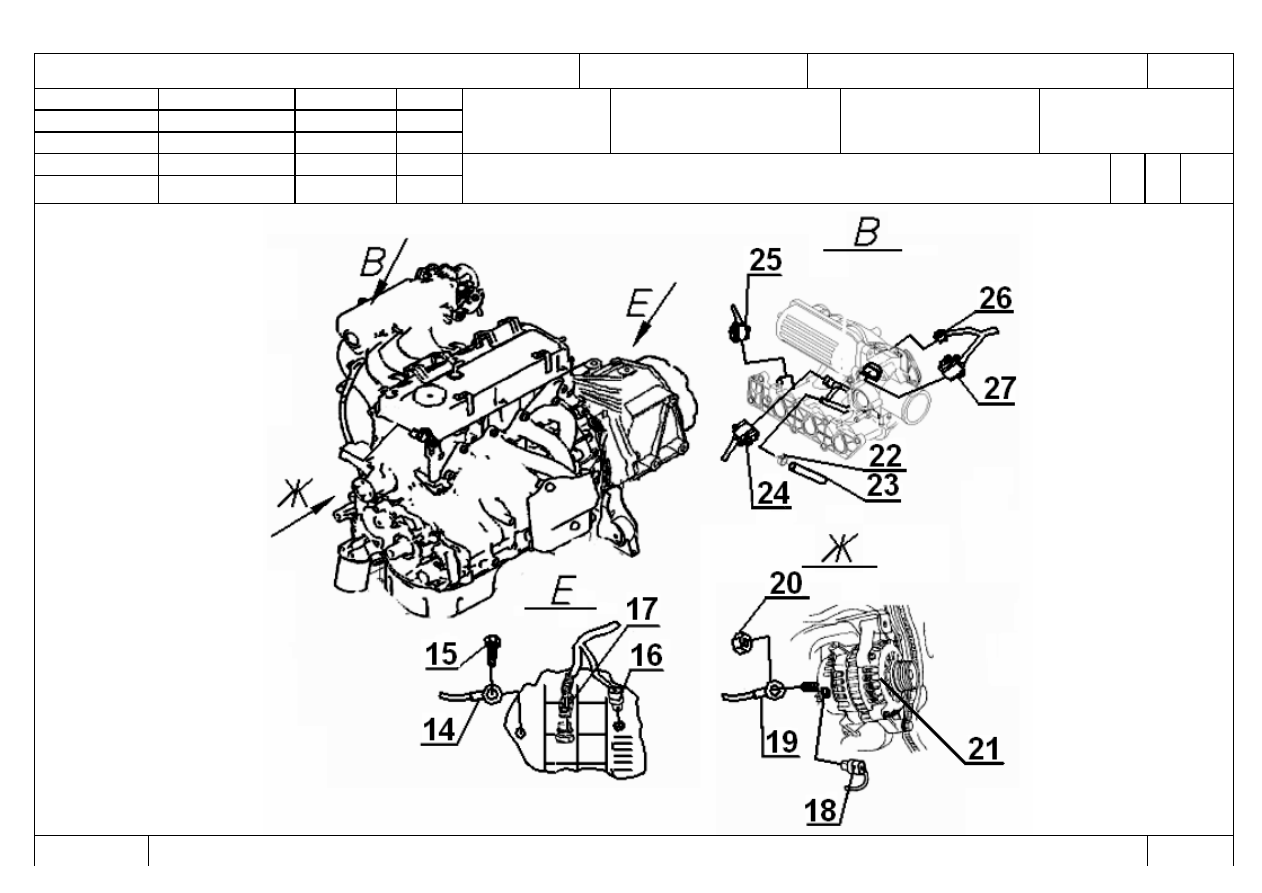

Подсоединить положительный провод (поз.19) к генератору (поз.21) и закрепить гайкой (поз.20) с Мкр=11 Нм.
05
06 15.
Подсоединить электрический разъем (поз.18) к реле регулятора генератора, обеспечив фиксацию.
07
08 16.
Подсоединить электрический разъем (поз.17) к датчику включения заднего хода, обеспечив фиксацию.
09
10 17.
Подсоединить электрический разъем (поз.16) к датчику скорости автомобиля, обеспечив фиксацию.
11
12 18.
Подсоединить массовый провод (поз.14) к КПП и закрепить болтом (поз.15) с Мкр=12 Нм.
13
14 19.
Подсоединить электрический разъем (поз.13) к стартеру (поз.12), обеспечив фиксацию.
15
16 20.
Подсоединить положительный провод (поз.11) к стартеру (поз.12) и закрепить гайкой (поз.10) с Мкр=12 Нм.
17
18 21.
Установить защиту стартера (поз.9) и закрепить болтами (поз.8) с Мкр=7 Нм.
19
20 22.
Подсоединить провода (поз.7) к блоку предохранителей и закрепить болтами (поз.6) с Мкр=7 Нм.
21
22 23.
Установить блок предохранителей и закрепить болтом (поз.5) с Мкр=11 Нм.
23
24 24.
Установить крышку блока предохранителей (поз.4) вручную до защелкивания.
