ГОСТ 3.1105  форма 2





Силовой агрегат

25



Разраб.

Лебедев

















ЗАО «ЗАЗ»



Проверил  Шишкин











    25480917.

 75.041













Н. контр.  Лагода





Отсоединение - подсоединение рулевого механизма

О1



020-

025




Оп.020-025





Вид А

































КЭ

ТП 75.041

25









ГОСТ 3.1118  форма 1б





Силовой агрегат

26





























































Подготовительная (слив эксплуатационных

жидкостей)

25480917.

75.041

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                            030   Слесарно-сборочная                                             3

03



(

См. КЭ лист 29-32).



04

Выполнить операцию  005.





05

Б 06                            Подъемник 2-х стоечный грузоподъемностью не менее Q=2,5 т.

07

Осмотровая канава



08

Установка для замены масла типа WLR 1839 «Werther»

09





Ведро оцинкованное ГОСТ 20558-82

10

К 11



1.

Пробка сливного отверстия поддона двигателя         SMD050316                                                                        шт.             1

12 2.

Пробка сливного отверстия КПП                                 QR523-1701102                                                                   шт.             1

13 3.

Пробка отверстия для заправки и контроля

14

уровня масла в КПП                                                      QR523-3802505                                                                   шт.            1

15

О 16 1. Открутить пробку сливного отверстия (поз.1) поддона двигателя.

17

18 2.

Слить масло с двигателя, с помощью установки для замены масла.

19

20 3.

Закрутить пробку сливного отверстия (поз.1) поддона двигателя с Мкр=20 Нм.

21

22 4.

Открутить пробку сливного отверстия (поз. 2) коробки передач.

23

24 5.

Слить трансмиссионное масло с коробки передач.

МК/КТТП

ТП. 75.041

26



































ГОСТ 3.1118  форма 1б





Силовой агрегат

27





























































Подготовительная (слив

эксплуатационных жидкостей)

25480917.

75.041

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02 6. Закрутить пробку сливного отверстия (поз. 2) коробки передач с Мкр=15 Нм.

03

04



7.

Проверить следы отсутствия пролива масла, при необходимости удалить ветошью.

05



Т 06 1. Головка 1/2" S=17 900-17 HAZET.

07 2.

Головка 1/2" S=24 900-24 HAZET.

08 3.

Трещотка 1/2'' 916 SP HAZET.

09 4.

Удлинитель L=123 мм 917-5 HAZET .

10 5.

ДК 2-35 Нм 9х12.



 11 6.

Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».



12 7.

Ветошь.

13

14



15

16

17

18

19

20

21

22

 23

24

МК/КТТП

ТП. 75.041

27





ГОСТ 3.1118  форма 1б





Силовой агрегат

 28





























































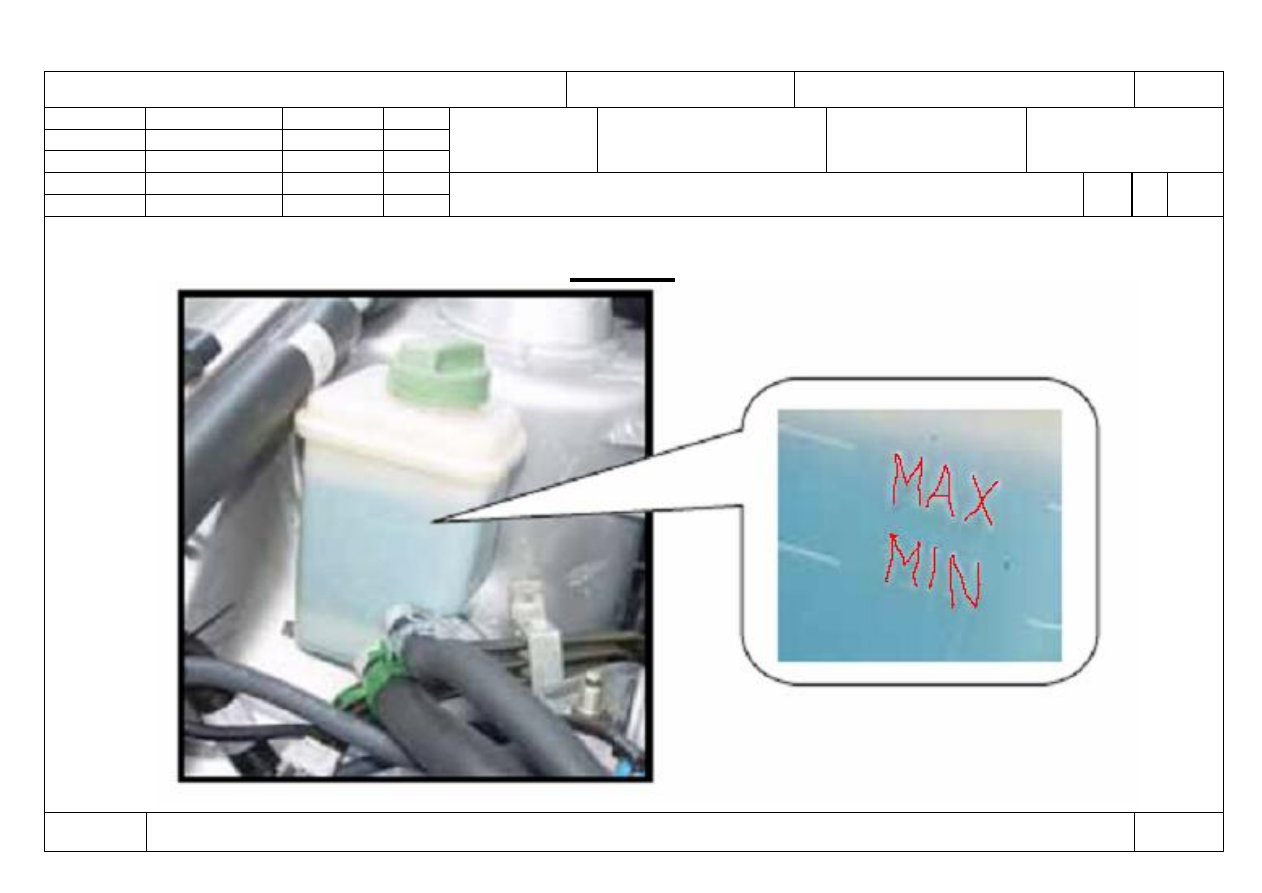

Заправочная (заправка

эксплуатационных жидкостей

)

25480917.

75.041

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01



А 02                            035      Слесарно-сборочная                                          3

03                            (

См. КЭ лист 29-32).

04

Выполнить операции   005, 030.

05



Б 06                            Подъемник 2-х стоечный грузоподъемностью не менее Q=2,5 т.

07

Осмотровая канава



08

Установка для замены масла типа WLR 1839 «Werther»

09

К 10



1.

Пробка сливного отверстия поддона двигателя         SMD050316                                                                        шт.            1

11 2.

Пробка сливного отверстия КПП                                 QR523-1701102                                                                  шт.            1

12 3.

Пробка отверстия для заправки и контроля

13

уровня масла в КПП                                                      QR523-3802505                                                                  шт.           1

14

М 15  Масло трансмиссионное                                                SAE75W-90 (GL4)                                                                л                 2,8

16

Масло моторное                                                              5W40 API SL                                                                        л                 4,3

17

О 18 1. Открутить крышку маслозаливной горловины (поз. 3) двигателя.

19

 20 2.

Залить масло моторное при помощи установки типа WLR 1839 «Werther».

21

22 3. 100%-

ый контроль уровня масла в картере двигателя визуально по меткам щупа.

23
24 4.

Закрутить крышку маслозаливной горловины (поз. 3) двигателя до упора, обеспечив герметичность.

МК/КТТП

ТП. 75.041

28
