Разраб.

 Лебедев


ЗАО «ЗАЗ»

 Проверил

 Шишкин



    25480917.

 75.037





 Н. контр.

 Лагода

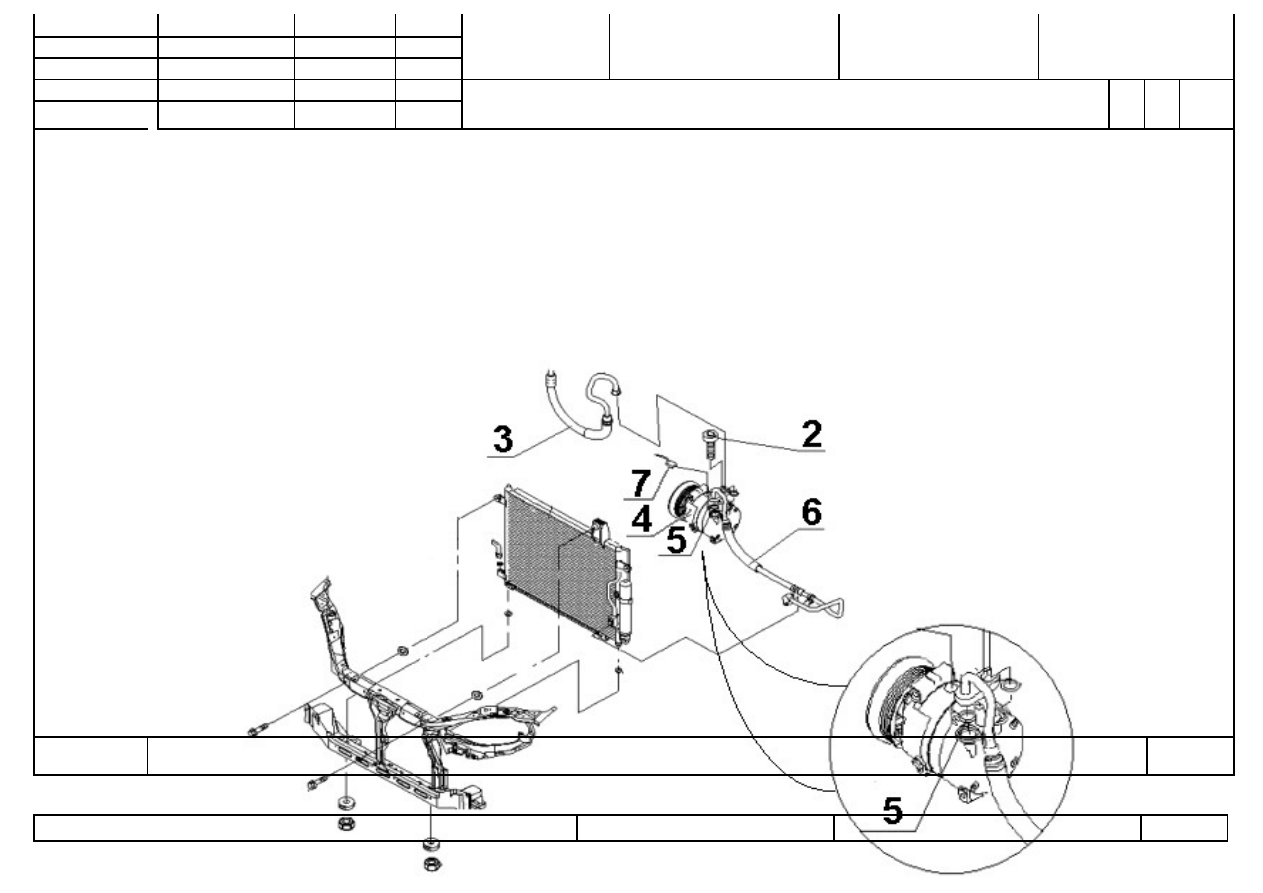

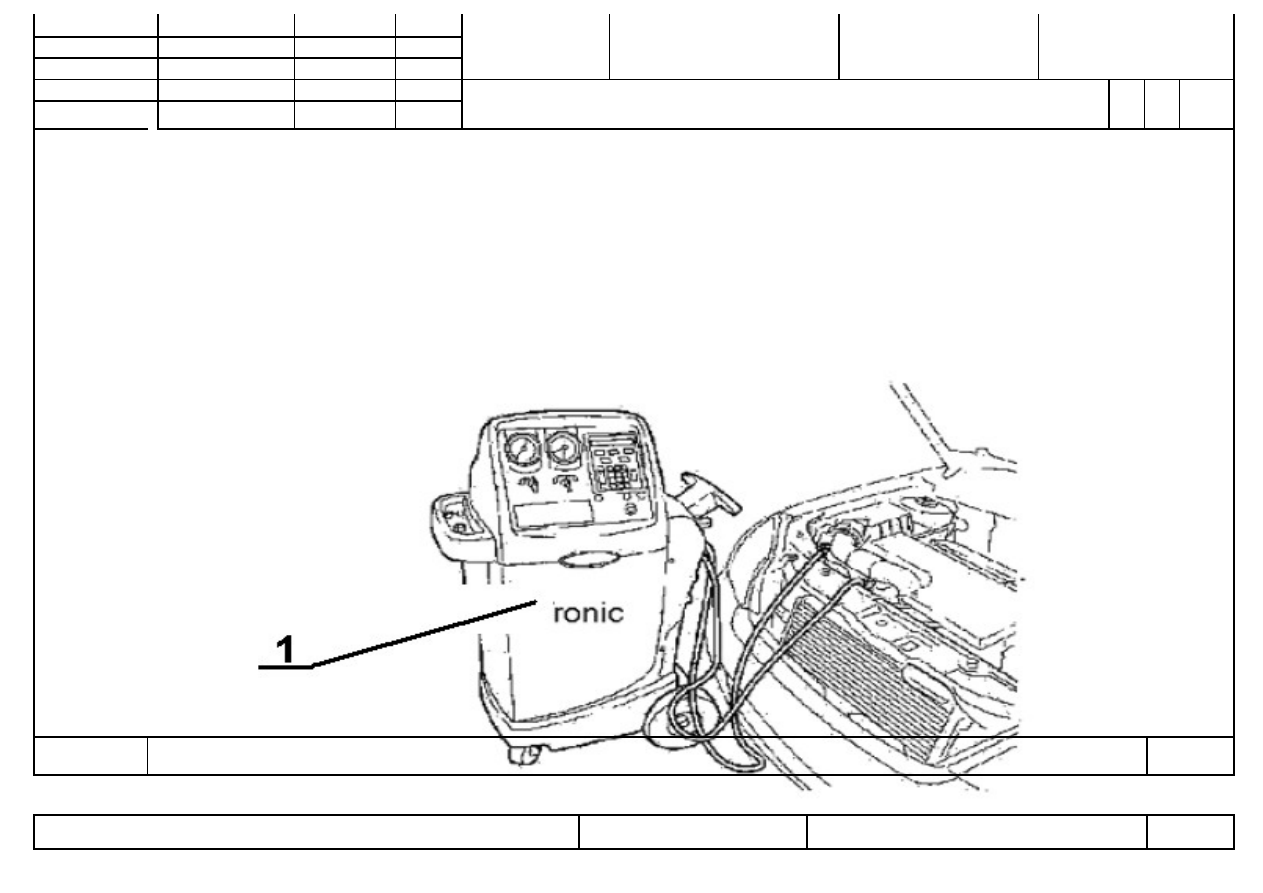

Отсоединение-подсоединение трубопроводов системы

кондиционера

О1

090-

095



КЭ

ТП 75.037

68



ГОСТ 3.1105  форма 2



Силовой агрегат

69



Разраб.

 Лебедев


ЗАО «ЗАЗ»

 Проверил

 Шишкин



    25480917.

 75.037





 Н. контр.

 Лагода

Отсоединение-подсоединение трубопроводов системы

кондиционера

О1

090-

095



КЭ

ТП 75.037

69



ГОСТ 3.1118  форма 1б

Силовой агрегат

70





Отсоединение полуосей и шаровых

опор

25480917.

75.037

А

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ Проф.

Р

УТ КР

КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А  02                            100      Слесарно-сборочная                                          3

03                            (См. КЭ лист 76-78).

 04                            Выполнить операции   005.

05

   Б 06                             Подъемник 2-х стоечный грузоподъемностью не менее Q=2,5 т.

07                            Осмотровая канава
08

К 09 1. Колесо с шиной с сборе                                               DA11A4-3101011                                                             шт.         2

 10 2. Болт М 12,  S17                                                             DА11А4-3101015                                                             шт.         8

11 3. Колпак                                                                            А11-3100119                                                                    шт.         2

12 4. Шайба                                                                            А11-2203207                                                                    шт.          2

      13 5. Гайка ступицы М22, S30                                              А11-2203205                                                                    шт.          2

14 6. Полуось правая                                                            А11-2203020ВМ  (в зависимости от модели)                шт.          1
15                                                                                            А11-2203030CV  (в зависимости от модели)                шт.           1
16 7. Полуось левая                                                              А11-2203010ВМ  (в зависимости от модели)                шт.          1

  17                                                                                            А11-2203010CV  (в зависимости от модели)                 шт.          1

18 8. Шаровая опора                                                             А11-2909060                                                                     шт.          2
19 9. Кулак поворотный левый                                             А113001007АВ  (в зависимости от модели)                  шт.          1
20                                                                                            А113001007       (в зависимости от модели)                  шт.          1
21 10. Кулак поворотный правый                                         А113001008АВ  (в зависимости от модели)                  шт.          1

 22                                                                                            А113001008        (в зависимости от модели)                 шт.          1

23
24

МК/КТТП

ТП 75.037

70



ГОСТ 3.1118  форма 1б

Силовой агрегат

71





Отсоединение полуосей и шаровых

опор

25480917.

75.037

А

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ Проф.

Р

УТ КР

КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

   О 02 1. Снять колпак (поз.1) вручную.

03

 04 2. Открутить болты (поз.2) и снять колесо (поз.3).

05

   06  3. Выполнить переходы (1,2) для противоположной стороны.

07
08 4. Удерживая болт (поз.4) открутить гайку (поз.5) и извлечь болт (поз.4).

 09
 10 5. Отсоединить шаровую опору (поз.6) от поворотного кулака (поз.7).

11

12 6. Выполнить переходы (4,5) для противоположной стороны.

      13

14 7. Открутить гайку ступицы (поз.8) и извлечь шайбу (поз.9).
15
16 8. Демонтировать цапфу наружного шарнира полуоси (поз.10) из отверстия ступицы (поз.11).

  17

18 9. Выполнить переход (8) для противоположной стороны.
19
20
21

 22

23
24

МК/КТТП

ТП 75.037

71



ГОСТ 3.1118  форма 1б

Силовой агрегат
