Подсоединение привода КПП и троса

сцепления

25480917.

75.037

А

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ Проф.

Р

УТ КР

КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А  02                            075      Слесарно-сборочная                                          3

03                            (См. КЭ лист 58).

 04                            Выполнить операции   005, 070.

05

   Б 06                             Подъемник 2-х стоечный грузоподъемностью не менее Q=2,5 т.

07                            Осмотровая канава
08

К  09 1. Трос привода КПП                                                      А11-1602040 АВ  (в зависимости от модели)                   шт.         1

 10                                                                                          А11-1602040        (в зависимости от модели)                   шт.         1

11 2. Болт                                                                             N0195382                                                                             шт.         1

12 3. Скоба                                                                           А11-1602103                                                                        шт.         1

      13 4. Буфер                                                                          А11-1602101                                                                        шт.         1

14

О 15 1. Подсоединить трос привода КПП (поз.6) к рычагу привода селектора (поз.7) и закрепить на кронштейне, вручную до фиксации,

16     предварительно установив резиновый буфер (поз.5) и скобу (поз.4).

  17

18 2. Установить кулису (поз.1) в нейтральное положение.
19
20 3. Подсоединить тягу (поз.3) и закрепить болтом (поз.2) с Мкр=30Нм.
21
22 4. Произвести визуальный контроль комплектации, качества сборки и момента затяжки резьбовых соединений.

23
24

МК/КТТП

ТП 75.037

56





ГОСТ 3.1118  форма 1б

Силовой агрегат

 57





Подсоединение привода КПП и троса

сцепления

25480917.

75.037

А

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ Проф.

Р

УТ КР

КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

  Т 02 1. Головка 1/2" S=10 900-10HAZET.

03 2. Удлинитель L=123 мм 917-5 HAZET .

   04 3. Трещотка 1/2'' 916 SP HAZET.

05 4. ПК 10-100 Нм 1/2".
06 5. Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».
07
08

 09
 10

11

12

      13

14
15
16

  17

18
19
20
21
22

23
24

МК/КТТП

ТП 75.037

57



ГОСТ 3.1105  форма 2



Силовой агрегат

58



Разраб.

 Лебедев


ЗАО «ЗАЗ»

 Проверил

 Шишкин



    25480917.

 75.037





 Н. контр.

 Лагода

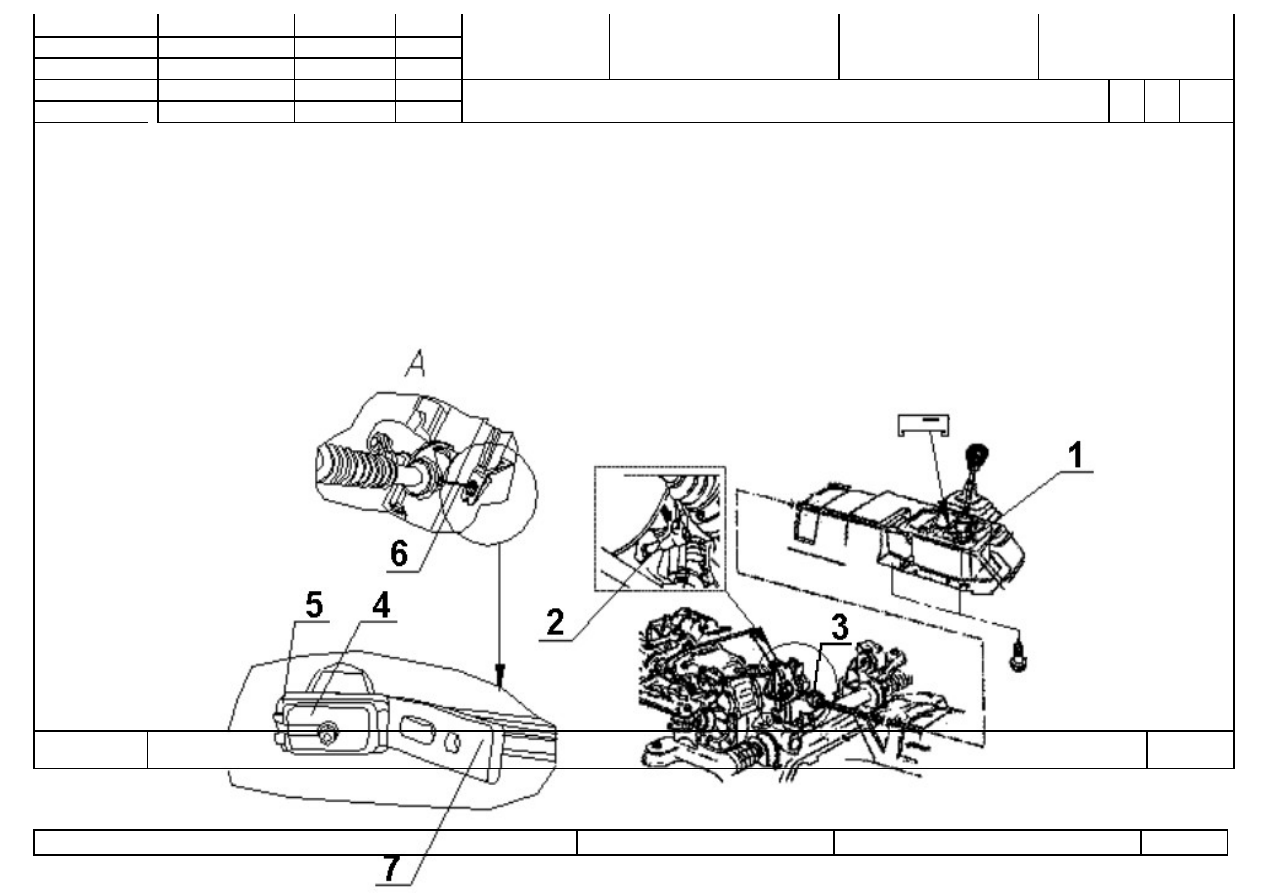

Отсоединение-подсоединение привода КПП и троса  сцепления

О1

070-

075

   Оп.070-075

КЭ

ТП 75.037

58





ГОСТ 3.1118  форма 1б

Силовой агрегат

 59





Отсоединение трубопровода

топливной системы

25480917.

75.037

А

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ Проф.

Р

УТ КР

КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А  02                            080      Слесарно-сборочная                                          3

03                            (См. КЭ лист 62).

 04                            Выполнить операции   005.

05

   Б 06                             Подъемник 2-х стоечный грузоподъемностью не менее Q=2,5 т.

07                            Осмотровая канава
08

К  09 1.  Шланг подачи топлива от фильтра к насосу            А11-1104150DA                                                                   шт.        1

 10 2. Рампа форсунок                                                          480ЕЕ-1112001  (в зависимости от модели)                     шт.        1

11                                                                                           480EF-1112001  (в зависимости от модели)                     шт.        1

12 3. Хомут самозажимной                                                   хомут                                                                                   шт.        1

   13

О 14 1. Ослабить хомут (поз.1).

15
16 2. Отсоединить шланг подачи топлива (поз.2) от рампы форсунок (поз.3).

  17

18 3. Установить технологические заглушки на рампу форсунок (поз.3) и  шланг подачи топлива (поз.2).
19

Т 20 1. Плоскогубцы  760N1HAZET.

21 2. Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».
22 3. Ветошь.

23
24

МК/КТТП

ТП 75.037

59



ГОСТ 3.1118  форма 1б

Силовой агрегат
