Силовой агрегат

33





Подсоединение электропроводки

силового агрегата

25480917.

75.037

А

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ Проф.

Р

УТ КР

КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

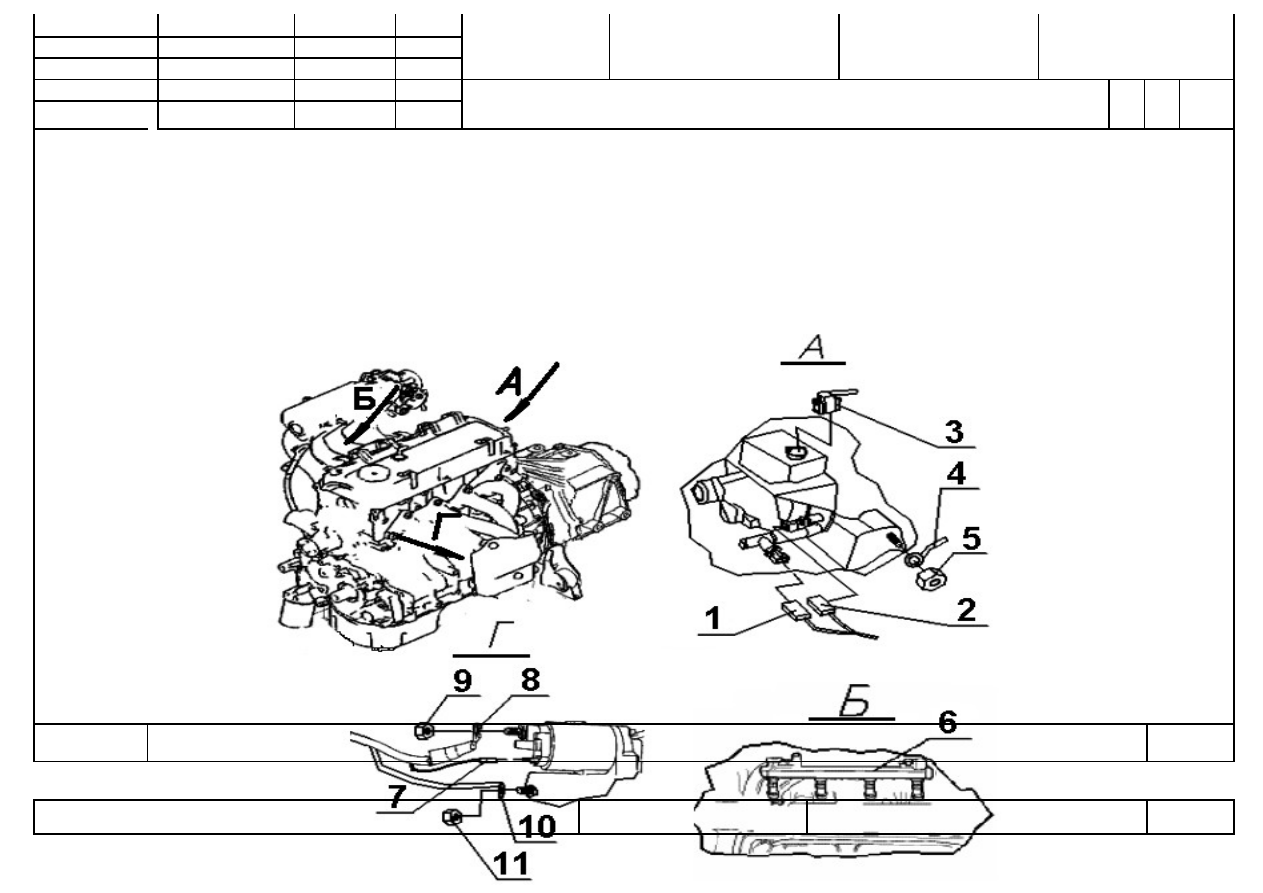

О 02 6. Подсоединить электрический разъем (поз.16) к датчику детонации, обеспечив фиксацию.

03
04 7. Подсоединить электрический разъем (поз.15) к датчику давления масла,  обеспечив фиксацию.

 05

  06 8. Подсоединить электрический разъем (поз.14) к датчику температуры воздуха во впускном коллекторе, обеспечив фиксацию.

07
08 9. Подсоединить электрический разъем (поз.13) к датчику положения дроссельной заслонки, обеспечив фиксацию.

 09

10 10. Подсоединить электрический разъем (поз.12) к датчику расхода воздуха, обеспечив фиксацию.

 11

12 11. Закрепить массовый провод (поз.10) на двигателе гайкой (поз.11) с Мкр=12 Нм.
13
14 12. Подсоединить положительный провод (поз.8) к стартеру и закрепить гайкой (поз.9) с Мкр=12 Нм.
15
16 13. Подсоединить электрический разъем (поз.7) к колодке стартера, обеспечив фиксацию.
17
18 14. Подсоединить электрические разъемы (поз.6) к топливным форсункам, обеспечив фиксацию.
19
20 15. Закрепить массовый провод (поз.4) на двигателе гайкой (поз.5) с Мкр=15 Нм.

 21

22 16. Подсоединить электрический разъем (поз.3) к катушке зажигания, обеспечив фиксацию.
23
24 17. Подсоединить электрический разъем (поз.2) к датчику положения распредвала, обеспечив фиксацию.

МК/КТТП

ТП. 75.037

33

ГОСТ 3.1105  форма 2



Силовой агрегат

35

Силовой агрегат

34





Подсоединение электропроводки

силового агрегата

25480917.

75.037

А

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ Проф.

Р

УТ КР

КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02 18. Подсоединить электрический разъем (поз.1) к датчику температуры охлаждающей жидкости, обеспечив фиксацию.

03
04 19. Нанести метки маркером на резьбовые соединения.

 05
 06 20. Произвести визуальный контроль комплектации, качества сборки и момента затяжки резьбовых соединений.

07

Т 08 1. Головка 1/2" S=8  900-8 HAZET.

 09 2. Головка 1/2" S=13 900-13 HAZET.

10 3. Трещотка 1/2'' 916 SP HAZET.

 11 4. Вставка 9х12 -->1/2".

12 5. ДК 2-20 Нм 9х12.
13 6. Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».
14
15
16
17
18
19
20

 21

22
23
24

МК/КТТП

ТП. 75.037

34



Разраб.

 Лебедев


ЗАО «ЗАЗ»

 Проверил

 Шишкин



    25480917.

 75.037





 Н. контр.

 Лагода

Отсоединение-подсоединение электропроводки силового

агрегата

О1

040-

045

КЭ

ТП 75.037

35
