108 – ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ АВТОМОБИЛЯ

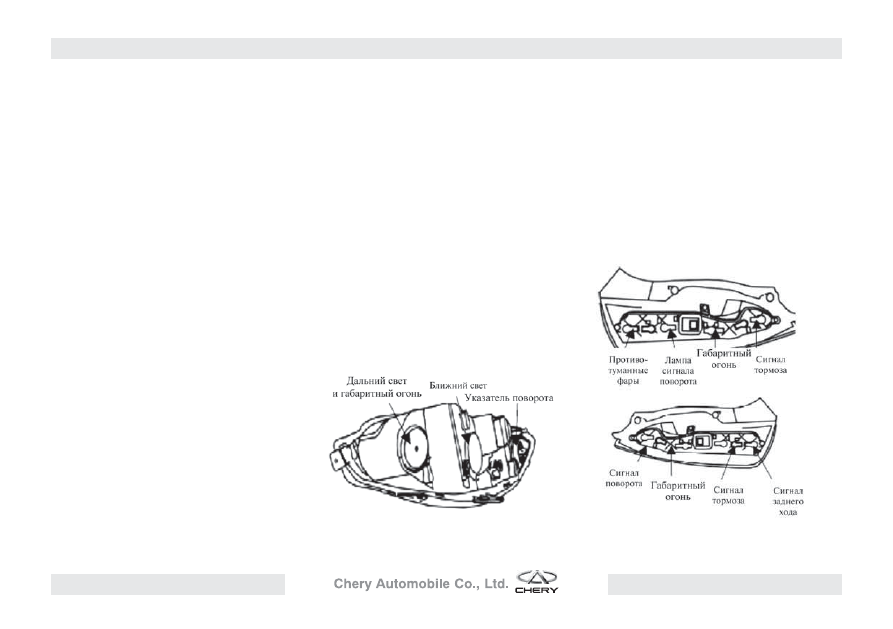

Передние блок-фары

Если одна из ламп передней блок-фары
на загорается, Вы можете заменить её
следуя изложенной ниже инструкции.
1. Поднимите капот и зафиксируйте его

с помощью упора.

2.

Для замены лампы ближнего или
дальнего света откройте соответ-
ствующую крышку на обратной сторо-
не блок-фары, отсоедините от лампы
электрический разъём. Чтобы вынуть
лампу из фары надавите на удержи-
вающий её пружинный зажим и от-
ведите его в сторону. Лампа габарит-
ного огня расположена внутри фары
рядом с лампой дальнего света. Для
извлечения её из фары потяните за
её патрон и достаньте из него лампу.

  Для замены лампы указателя поворо-

тов выкрутите против часовой стрел-
ки её патрон из корпуса блок-фары.
Чтобы извлечь лампу надавите и по-
верните её в патроне.

3.При возникновении затруднений об-

ратитесь на станцию технического
обслуживания CHERY.

4.

ВНИМАНИЕ: Не трогайте поверх-
ность лампочки руками, так чтобы не
повлиять на яркость лампочки. По-
жалуйста, следите за правильностью
выполнения про цедуры замены. При
необходимо

сти обратитесь на стан-

цию техоб

служивания CHERY. При

возникновении каких-либо проблем
с этими лампами, пожа луйста, обра-
титесь на авторизированную станцию
технического обслуживания автомо-
билей CHERY.

Лампа передней
противотуманной фары

Для замены лампы передней противо-
туманной фары, обратитесь на станцию
технического обслу живания автомоби-
лей CHERY.

Задний фонарь

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ АВТОМОБИЛЯ – 109

Если одна из ламп заднего фонаря вы-
шла из строя, замените её согласно
приведённой ниже инструкции.
1. Откройте дверь багажника.
2. Открутите болты крепления фонаря,

ресположенные в проёме двери ба-
гажника.

3.

Отсоедините электрический разъ-
ём от фонаря, расположенный под
обшивкой багажника и снимите фо-
нарь.

4.

Повернув против часовой стрелки,
достаньте из корпуса фары патрон
необходимой Вам лампы. Чтобы из-
влечь лампу надавите и поверните её
в патроне.

При возникновении затруднений обра-
титесь на станцию технического обслу-
живания CHERY.

Центральный стоп-сигнал

Поскольку процедура замены лампы
центрального стоп-сигнала довольно
сложна. Для  замены лампы централь-
ного стоп-сигнала, обратитесь на стан-
цию технического обслуживания авто-
мобилей CHERY.

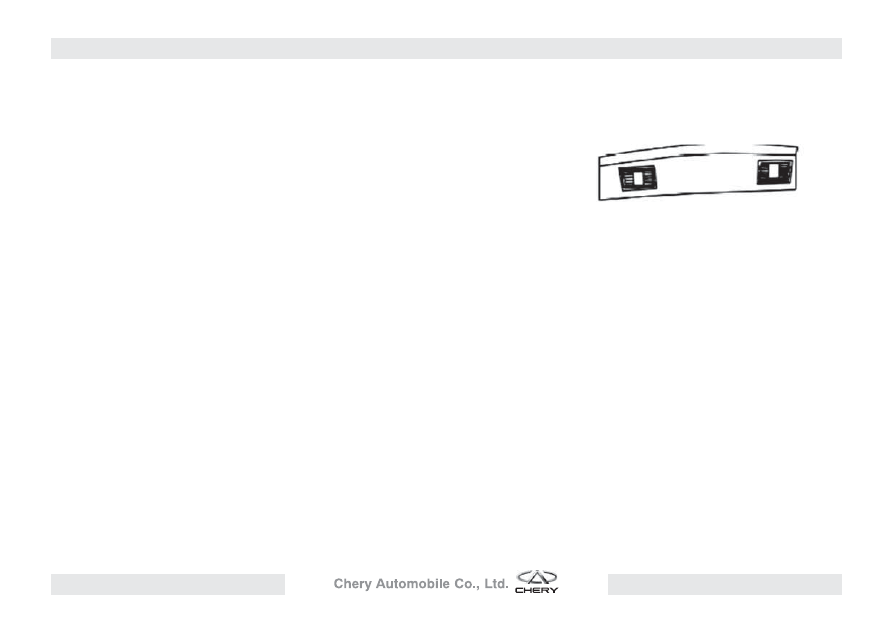

Лампы освещения номерного
знака

Для замены лампы освещения номер-
ного знака необходимо демонтировать
номерной знак и его рамку, при помощи
отвёртки аккуратно извлеките плафон
освещения из двери багажника и заме-
ните лампу.
При возникновении затруднений обра-
титесь на станцию технического обслу-
живания CHERY.

110 – ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ АВТОМОБИЛЯ

Регулировка передних фар

Правильная регулировка перед них фар
напрямую связана с безопасностью
вождения; следо

вательно, разреша-

ется произво

дить регулировку только

с помо щью специальных инструментов.
Пожалуйста, производите релулировку
в соответствии с правилами установ-
ленными законода тельством.

ПРЕДОХРАНИТЕЛИ И РЕЛЕ

 Зажигание и все элел-

трические устройства должны
быть выклю

чены перед заменой

предохра нителей и реле.

Неисправный предохранитель должен
быть заменен новым с теми же пара-
метрами. Место рас положения блока,
где находятся основные предохраните-
ли и реле, показано на рисунке.
Замена реле требует профессио-
нальных знаний и навыков.
Рекомендуется иметь с собой запас-
ные предохранители на слу чай непред-
виденных обстоя тельств.

Авторизованные центры продаж и тех-
нического обслуживания CHERY имеют
запас предохрани телей с различными
характеристи ками.
Неисправный предохранитель можно
опознать по сгоревшей проволоке.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ АВТОМОБИЛЯ – 111

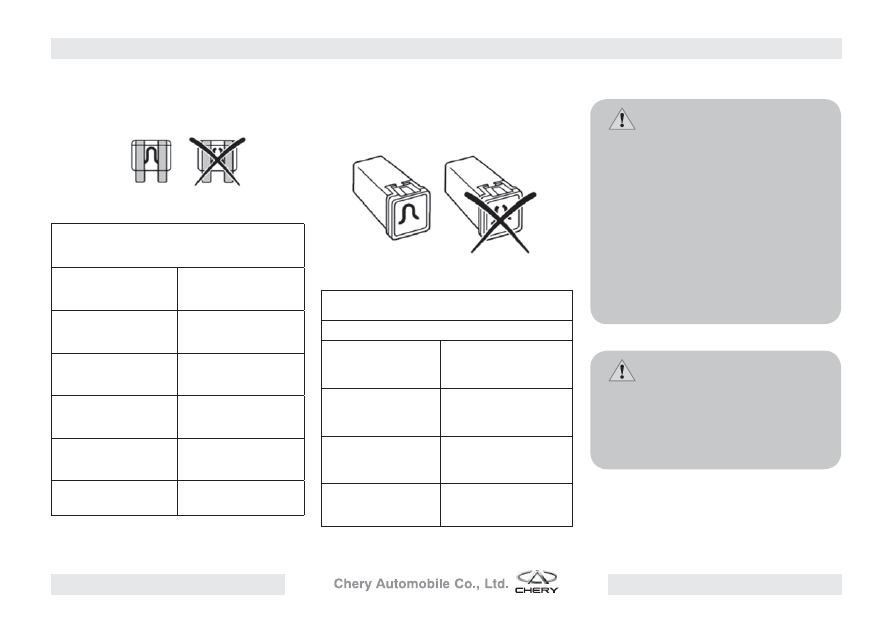

Малый плавкий предохранитель

Цветовой код предохранителя

Цвет

Ампер

Красно-

коричневый

5

Коричневый

7.5

Красный

10

Синий

15

Желтый

20

Трубчатый плавкий
предохранитель

Цветовой код трубчатого

предохранителя

Цвет

Ампер

Зеленый

30

Розовый

40

Желтый

60

 Любое несанкционирован-

ное изменение в электрической
сис

теме или топливной системах

повлияет на работу автомобиля
и может стать причиной пожа

ра

или угрозой безопасности. Поэто-
му рекомендуется любые операции,
связанные с демонта жем топливной
или электричес кой системы, или за-
меной реле, производить средства-
ми Авто ризованного Центра CHERY.

 При замене предохранителя

убе дитесь, что его технические па-
раметры совпадают с указанными
на блоке предохраните

лей, иначе

это может повредить автомобилю.
