Chery В14  Руководство по эксплуатации

Самостоятельное техническое обслуживание и ремонт - 100

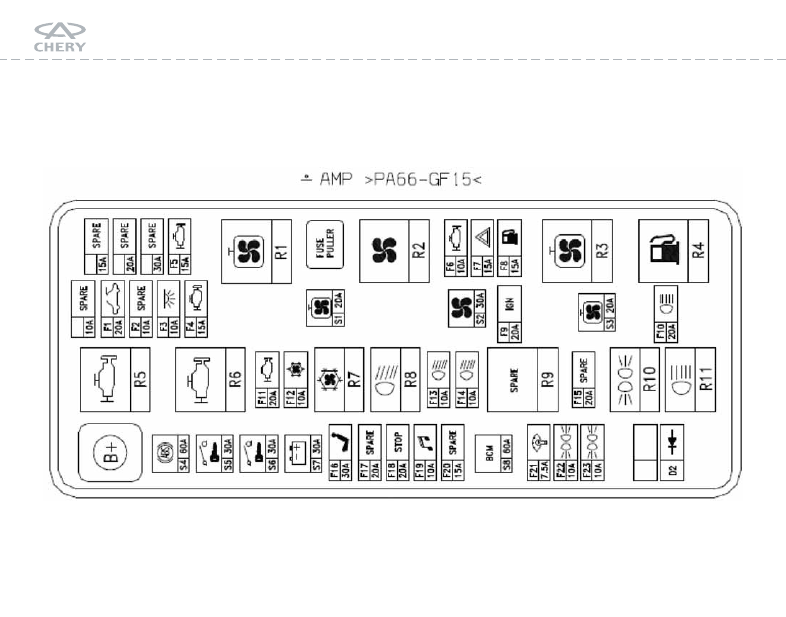

Блок предохранителей в моторном отделении

Блок расположен в левой части моторного отделения, с задней стороны аккумулятора. При проверке или
замене предохранителя, ослабьте защелку, потяните наверх крышку и снимите ее. (“B+” – источник пита-
ния блока предохранителей).

Chery В14  Руководство по эксплуатации

Самостоятельное техническое обслуживание и ремонт - 101

Замена колеса

Пожалуйста, следуйте этим
правилам перед тем, как

поднимать автомобиль.

Припаркуйте автомобиль в безо-
пасном месте. В процессе замены
колеса положение автомобиля не
должно влиять на дорожное дви-
жение и подвергать Вас опасности.
Удостоверьтесь, что автомобиль
стоит на твердой горизонтальной
поверхности. При необходимости
используйте упоры для блокиров-
ки колес и дополнительной фик-
сации автомобиля.
Установите передние колеса в
прямом направлении.
Если автомобиль укомплектован
автоматической коробкой пере-
дач, установите рычаг переключе-
ния передач в положение P.

Запасное колесо

Запасное колесо располагается
под кузовом в задней части авто-
мобиля.

1. Снимите крышку бардачка, на-
ходящегося в багажнике при по-
мощи крестовой отвертки и от-
крутите болты движением против
часовой стрелки.

2. Вытащите мягкую прокладку под
контейнером и при помощи торце-
вого ключа открутите крюк крепле-
ния  против часовой стрелки.

3. Когда крюк будет полностью
откручен, снимите его с направля-
ющей, на которой крепится коле-
со. (Для того, чтобы установить
колесо назад, действуйте в обрат-
ном порядке).

Chery В14  Руководство по эксплуатации

Самостоятельное техническое обслуживание и ремонт - 102

Домкрат

Поднимать машину прила-
гающимся домкратом мож-

но только для замены колеса. Не
производите работы под автомо-
билем.

Максимальная нагрузка на
домкрат составляет 1000 кг.

Домкрат находится в багажном
отделении.

Точка установки домкрата

Домкрат устанавливается только в
определенных точках, как показа-
но на рисунке, причем паз на
домкрате должен совпасть с вы-
ступом на нижней части кузова.

Точка установки домкрата распо-
лагается как можно ближе к сни-
маемому колесу.

Снятие колеса

1. Удостоверьтесь, что машина
стоит на твердой горизонтальной
поверхности и передние колеса
направлены прямо.
2. Выключите зажигание.
3. Если на автомобиле автомати-
ческая коробка передач, установи-
те рычаг переключения передач в
положение P.
4. Попросите пассажиров поки-
нуть автомобиль.
5. В случае необходимости, закре-
пите автомобиль, используя упо-

ры, чтобы избежать скатывания
или скольжения.
6. Чтобы снять колпак колеса,
вставьте отвертку между ободом
колеса и колпаком и осторожно
поверните отвертку.
7. С помощью специального клю-
ча ослабьте гайки, как показано
на рисунке.

8. Установите домкрат, убедитесь,
что он встал на твердую поверх-
ность.

Паз

Chery В14  Руководство по эксплуатации

Самостоятельное техническое обслуживание и ремонт - 103

9. Домкрат должен подняться пер-
пендикулярно к точке установки.
10. Поднимайте машину, пока
колесо не оторвется от земли.
11. Отверните гайки и снимите
колесо.

Установка колеса

1. Наденьте колесо на ось, закру-
тите гайки по часовой стрелке до
упора по часовой стрелке.
2. Опустите автомобиль, вытащи-
те домкрат.
3. Затяните гайки, используя ме-
тод диагонального затягивания
(Крутящий момент затяжки ра-
вен 110±10 Н•M).
4. Обеими руками плотно при-
жмите колпак.
5. Уберите домкрат и поврежден-
ное колесо в обратном порядке.
6. Если возможно, направляйтесь
на авторизованную станцию про-

даж и сервиса Chery для провер-
ки затяжки гаек и давления в
шинах.

АККУМУЛЯТОР

Рекомендации по технике

безопасности

При обращении с аккумуля-
тором следует применять

необходимые меры безопасности.

• Обязательно надевайте перчат-
ки и очки безопасности, т.к. жид-
кая кислота в аккумуляторе явля-
ется очень едкой. Она не должна

попадать на Вашу кожу и одежду.
Не наклоняйте аккумулятор, т.к.
кислота может вытечь из клапана.
В случае попадания кислоты в
глаза, промывайте их водой в те-
чение нескольких минут и немед-
ленно обратитесь за медицинской
помощью. В случае попадания
кислоты на кожу или одежду, ис-
пользуйте щелочной раствор (на-
пример, мыльный) для ее нейтра-
лизации, затем промойте водой.
Немедленно обратитесь за меди-
цинской помощью в случае попа-
дания кислоты в рот.

• Прячьте жидкую кислоту акку-
мулятора от детей.
