337

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



8

ГРАФИК ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

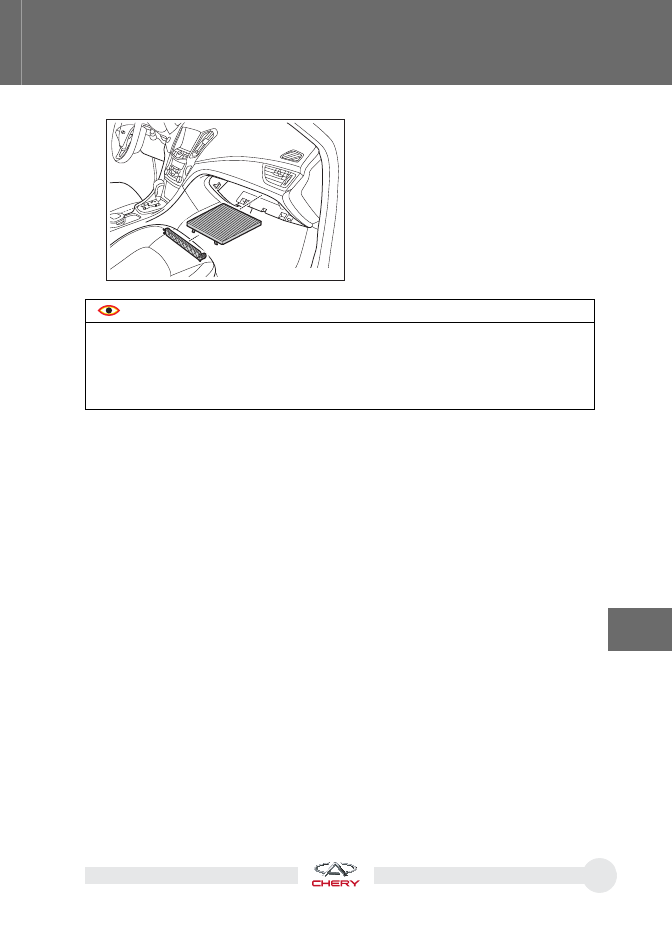

4.  Правильно вставьте в гнездо чистый

фильтрующий элемент и надежно
установите крышку гнезда. Устано-
вите на место перчаточный ящик.

OMM16-8260



  ОСТОРОЖНО

Использование системы вентиляции и кондиционирования воздуха без фильтра



приведет к ухудшению эффективности ее работы и попаданию пыли в салон.

Рекомендуется проверять состояние фильтра вентиляции салона через каждые



10000 км пробега и заменять его при необходимости.

Запрещено промывать фильтр водой.



338

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

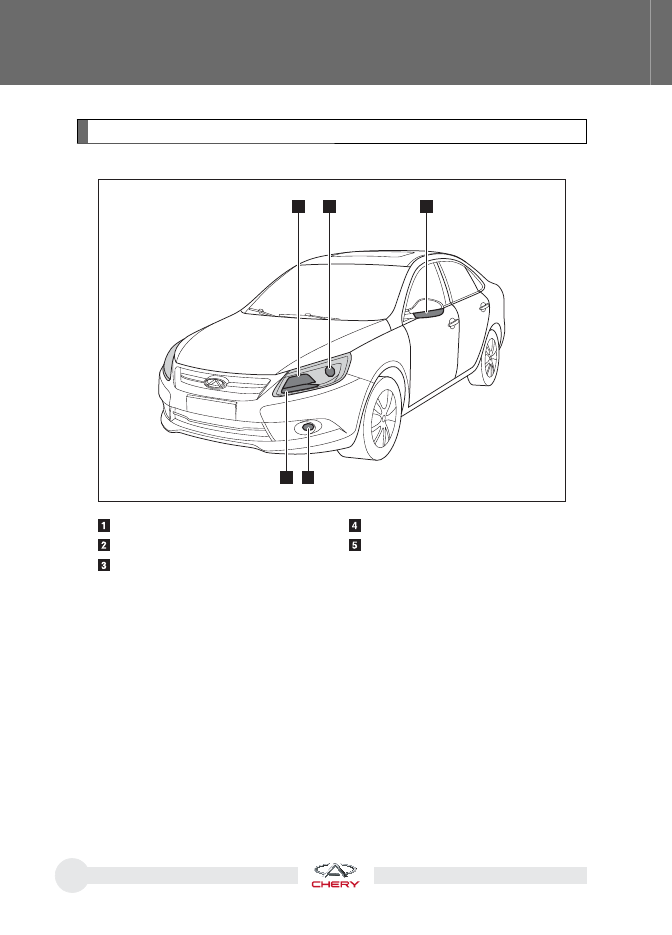

Замена ламп

Расположение ламп передних приборов освещения и сигнализации



3

1

2

5

4

OMM16-8270

  Противотуманная фара

  Передний габаритный фонарь

  Передний указатель поворота

  Фара дальнего/ближнего света

 Боковой повторитель указателя по-

ворота

339

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



8

ГРАФИК ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

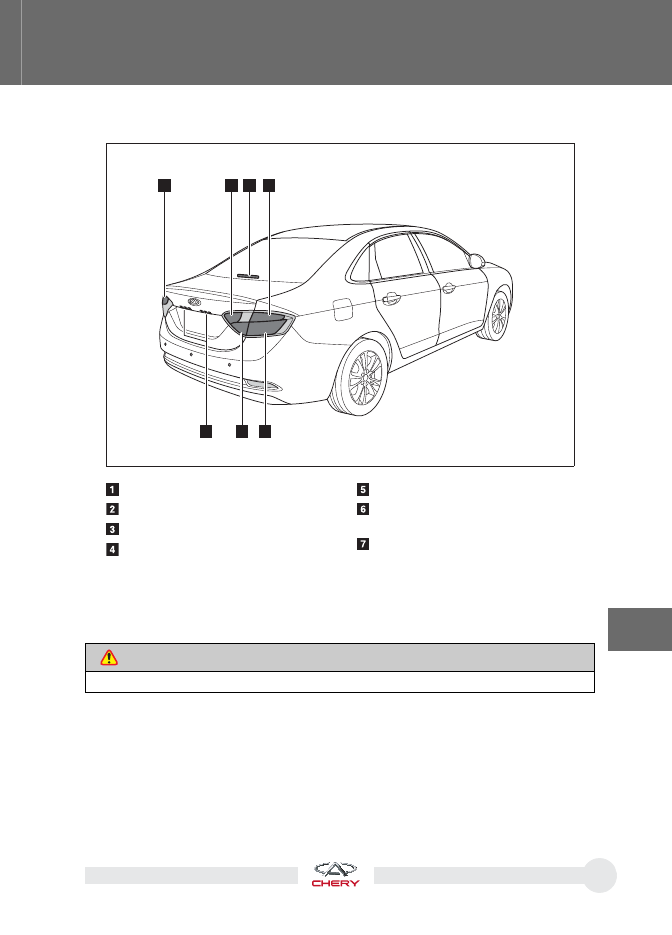

Расположение ламп задних приборов освещения и сигнализации



CHERY

ARRIZ0 7

1

7

2

3

4

5

6

OMM16-8280

  Задний габаритный фонарь

 Фонарь освещения регистрацион-

ного знака

 Задний противотуманный фонарь

  Передний указатель поворота

  Верхний стоп-сигнал

  Задний указатель поворота

 Стоп-сигнал



Задний габаритный фонарь

Перед заменой ламп нужно перевести выключатель (замок) зажигания в поло-
жение OFF и выключить все приборы освещения и сигнализации.





ОПАСНОСТЬ

Во избежание ожога не меняйте лампы, пока они не остыли.

340

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



  ОСТОРОЖНО

Используйте только лампы, рекомендованные компанией Chery.



При замене лампочки не прикасайтесь к ее стеклянной колбе руками без перчаток.



Это приведет к загрязнению поверхности колбы и значительному сокращению сро-
ка службы.

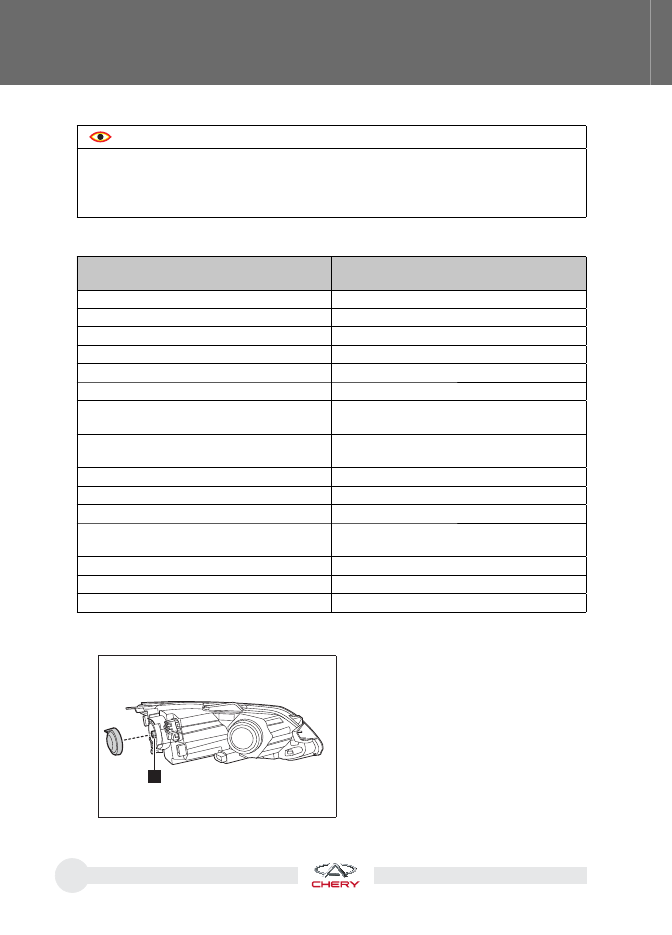

Тип ламп



Замена лампы фары ближнего света



1

OMM16-8290

Назначение лампы

Тип и мощность лампы (модель/тип)

Фара (дальний свет/ближний свет)

H7

Передний габаритный фонарь

W5W

Передний указатель поворота

PY21W

Стоп-сигнал

Светодиодный

Противотуманная фара

H7

Задний противотуманный фонарь

W21W

Фонарь освещения регистрационного

знака

C5W

Верхний стоп-сигнал

Светодиодный

Задний габаритный фонарь

Светодиодный

Задний указатель поворота

WY21W

Фонарь заднего хода

W21W

Боковой повторитель указателя

поворота

Светодиодный

Передний плафон освещения салона

W5W

Задний плафон освещения салона

W5W

Плафон освещения багажника

C5W

1. Снимите крышку корпуса фары (в

блоке фар/фонарей) и отсоедините
разъем лампы (1).
