Уход за автомобилем    10-39

Обозна-

чение

Применение

53

Компрессор

кондиционера

*54

Соленоид системы

подачи воздуха

55

Блок управления

коробкой передач/

запасной

*56

Реле ближнего света

57

Реле дальнего света

58

Стартер

59

Реле стартера

60

Питание реле

в режимах

«Зажигание», «Пуск»

*61

Реле вакуумного

насоса

62

Реле управления

воздушным насосом

*63

Корректор адаптивной

системы фар

*64

Левая ксеноновая

лампа

Обозна-

чение

Применение

*65

Правая ксеноновая

лампа

66

Фара (дальний свет),

левая/правая

67

Звуковой сигнал

68

Реле звукового

сигнала

69

Вентилятор системы

охлаждения

70

Привод воздушной

заслонки

71

Блок управления

коробкой передач

72

Блок управления

двигателем

*73

Вакуумный насос

тормозного усилителя

74

Не используется

* Дополнительное оборудование .

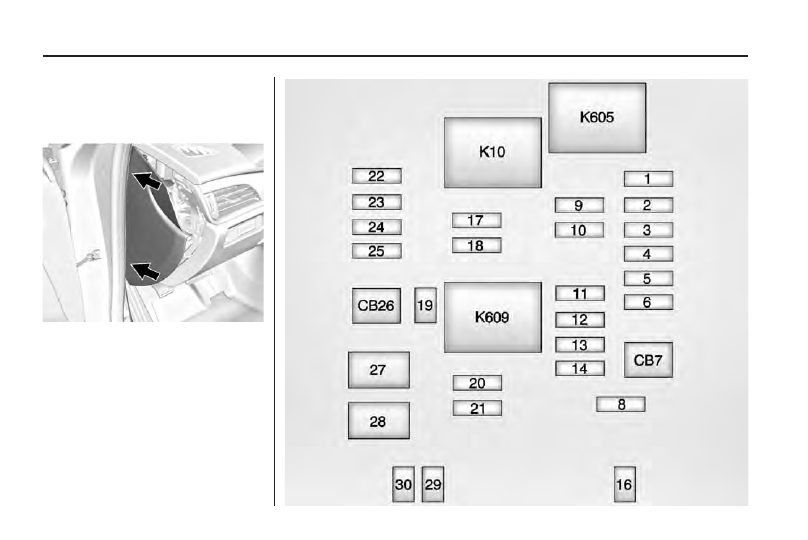

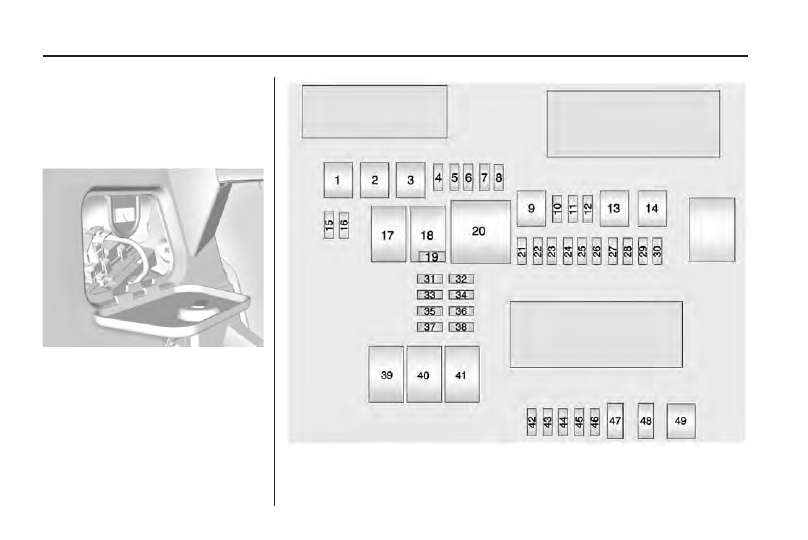

Блок предохранителей,

расположенный

в приборной панели

Данный блок предохранителей на-

ходится в торцевой части прибор-

ной панели со стороны водителя .

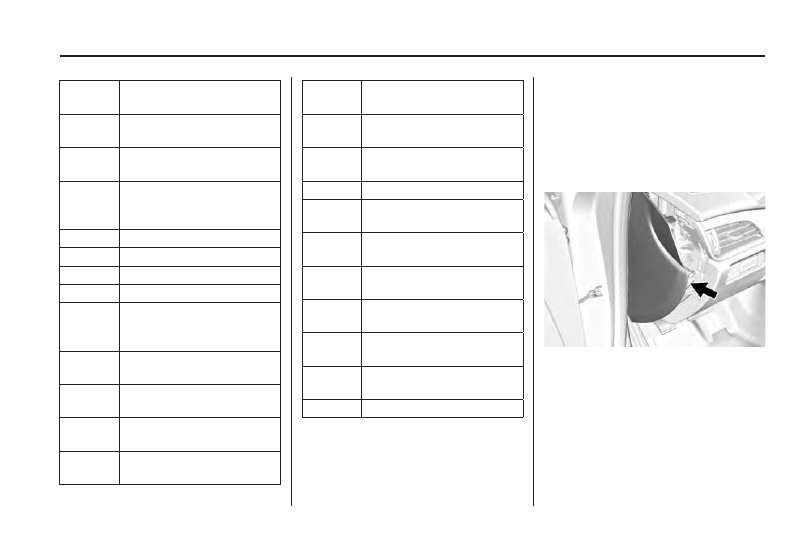

Для получения доступа к предохра-

нителям  снимите  торцевую  крышку

приборной панели, осторожно после-

довательно поддевая крышку возле

каждого фиксатора, начав с положе-

ния, показанного на рисунке .
При  установке  крышки  на  место

вставьте  выступы  крышки  в  отвер-

стия приборной панели, как показано

10-40    Уход за автомобилем

на  рисунке .  Совместите  защелки

с  отверстиями  в  приборной  панели

и прижмите крышку к приборной па-

нели до надежной фиксации крышки .

Данный  автомобиль  может  быть

не оборудован всеми указанными

ниже предохранителями и реле .

Примечарме.

Не допускайте по-

падания  жидкостей  на  компо-

ненты  системы  электрообору-

дования автомобиля, это может

привести  к  их  повреждению.

Всегда  закрывайте  крышками

компоненты  системы  электро-

оборудования автомобиля.

Уход за автомобилем    10-41

Обозна-

чение

Применение

1

Не используется

2

Диагностический

разъем

3

Не используется

4

Не используется

5

Отопитель, венти-

ляция, управление

кондиционером

6

Привод блокировки

рулевой колонки

8

Напряжение

аккумулятора

9

Рулевое колесо

с функцией обогрева

10

Не используется

11

Перемычка 1

12

SDM/AOS

13

Комбин . приборов/про-

екц . дисплей/ICS/кнопки

на рулевом колесе

14

Радио/отопление,

вентиляция,

кондиционер

Обозна-

чение

Применение

14

Блок управления

системами кузова 5

16

Не используется

17

Электрическая

розетка 1

18

Электрическая

розетка 2

19

Кнопки управления

на рулевом колесе

20

Усилитель

21

Не используется

22

Перемычка 2

23

Не используется

24

Не используется

25

Не используется

27

Реле системы RAP

28

Отопитель (передн .),

вентиляция, вентилятор

климатич . установки

29

Рулевая колонка

с электрорегулировками

30

Не используется

Предохрани-

тели

и автоматы

защиты цепей

Применение

CB7

Не используется

CB26

Не используется

Обозначения

реле

Применение

K10

Система RAP/

Аксессуары

K605

Не используется

K609

Логистический

10-42    Уход за автомобилем

Блок предохранителей,

расположенный

в багажном отделении

Данный  блок  предохранителей

расположен  за  облицовкой  ба-

гажного  отделения  со  стороны

водителя .
Данный  автомобиль  может  быть

не оборудован всеми указанными

ниже  предохранителями,  реле

и электроприборами .
