                                                              BYD AUTO S6, S6A, S6K Owner's Manual

Maintenance Instructions 6-4

Maintenance Program

  Maintenance

Intervals

Maintenance
Items

Reading on odometer or months, subject to what comes first

×1,000 km

8  13  18  23  28  33  38  43  48  53

58

63

68  73

78  83

88  93

98

Months

First
maintena
nce



9  12  15  18  21  24  27  30  33

36

39

42  45

48  51

54  57

60

Engine and transmission

1. Check for cracks, chips, wear on the
multi-wedge belt and adjust its tension





















2. Replace the timing belt
of engine (timing chain)

483QB

engine

Check every 20,000 km; replace every 80,000 km; shorten the cycle according to

condition

488QA

engine

Check  every  20,000  km;  replace  every  80,000  km;  shorten  the  cycle  according  to

condition

4G69

engine

Check every 20,000 km; replace every 100,000 km; shorten the cycle according to

condition

3. Check if any damage on the ignition
cable





















4. Check and replace the
spark plug

Common

spark plug

(general

using

conditions)

Replace every 30,000 km

Iridium spark

Replace every 80,000 km

-------------------------------------------------------------------------------------------------------------------------------------------------------------

BYD  AUTO  S6,  S6A,  S6K  Owner's  Manual



Maintenance Instructions 6-5

plug (general

using

conditions)

Rigorous

using

conditions

Shorten cycle according to condition

5. Check the crankcase ventilation
system (PVC valve and ventilation hose)





















6. Check if the cooling water pipe is
damaged and confirm if the pipe joint is
locked tightly





















7. Check the engine coolant level in the
over flow pot





















8. Replace the engine coolant

Replace every 2 years or 40,000 km.

9. Replace the air filter
element

General

using

conditions

Clean every 2000 km; replace every 15,000 km

Rigorous

using

conditions

Shorten cycle according to condition

10. Replace engine oil

General

using

conditions

R: Replace every 5,000 km or 6 months

Rigorous

R: every 3,000 km

-------------------------------------------------------------------------------------------------------------------------------------------------------------

                                                              BYD AUTO S6, S6A, S6K Owner's Manual

Maintenance Instructions 6-6

using

conditions

11. Replace the engine oil
filter

General

using

conditions

R: Replace every 5,000 km or 6 months

Rigorous

using

conditions

R: every 3,000 km

12. Check battery





















13. Check the engine idle speed





















14. Check the ignition timing

I









I









I









I









I





I





15. Check and adjust the valve gap





















16. Check the joint of exhaust pipe for
gas leak



















17 Throttle control cable



















18. Throttle Body

Clean every 10,000 km

19. Injection nozzle





























20. Check the oxygen sensor





















21. Check the three-way catalytic
converter





















22. Fuel filter

R: Replace every 10,000 km or 6 months

23. Fuel tank cover, fuel pipe and joint





























24. Activated carbon canister





















-------------------------------------------------------------------------------------------------------------------------------------------------------------

BYD  AUTO  S6,  S6A,  S6K  Owner's  Manual



Maintenance Instructions 6-7

25. Check and replace the
gear oil in the manual
transmission

General

using

conditions





















Rigorous

using

conditions

R: Shorten the cycle as required

26. Check and replace the
gear oil in the automatic
transmission

General

using

conditions

Check and supplement it every 1 year or 20,000 km

Rigorous

using

conditions

Replace it every 40,000 km

Chassis and Car Body





27. Check and tighten the chassis set
screws





















28. Brake pedal and parking brake





















29. Brake pad and brake disc





















30. Brake fluid

31. Pipeline and hose of brake system





















32. Power steering fluid

33. Steering wheel, draw bar





















34. Dust cover of transmission shaft





















35 Ball pin and dust cover





















-------------------------------------------------------------------------------------------------------------------------------------------------------------

                                                              BYD AUTO S6, S6A, S6K Owner's Manual

Maintenance Instructions 6-8

36. Front and rear suspension





















37. Tyre and inflation pressure

38. Check the front and rear wheel
alignment





















39. Check if the wheel bearing has end
play





















40. Check clutch function and adjust
pedal travel





















41. Clutch fluid

I



42. Clutch pipes and hoses





















43. Cooling or heating system





















44. Air filter of air conditioner





















45. Air conditioner refrigerant





















46. Check SRS





















47. Inspect the vehicle body damage
conditions

Every year



Remarks: a. Symbol meaning in the schedule

I = Check, adjust or replace if necessary; R = Replace.

b. Depending on the dirt level of the petrol engine, early replacement may be required.

"Serious condition" refers to:

(1) The vehicle is driving in dusty area, or the vehicle is in salty surroundings.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

BYD  AUTO  S6,  S6A,  S6K  Owner's  Manual



Maintenance Instructions 6-9

(2) Frequent driving on bumpy roads, slopes, water-accumulated roads or mountain paths.

(3) Driving in cold areas.

(4) Frequently keeping engine idling for a long time or the vehicle frequently drives on short trips.

(5) Use the brakes frequently and often operate sudden brakes.

(6) Use it as a taxi.

(7) At 32 or above, the driving time in heavy traffic area is 50% of the gross time or more.

(8) At 30 °C or above, the driving time at 120 km/h or above is 50% of the gross time or more.

(9) Frequent driving under overloaded conditions.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

BYD  AUTO  S6,  S6A,  S6K  Owner's  Manual



Self-maintenance 7-1

Chapter 7



Self-maintenance

Precautions on Self-maintenance ................................................ 7-2

Open Engine Bonnet .................................................................... 7-3

Engine Oil ..................................................................................... 7-4
Cooling System ............................................................................ 7-4
Windscreen Washer ..................................................................... 7-5
Wiper Blade .................................................................................. 7-6
Transmission Fluid ....................................................................... 7-7
Brake Fluid and Clutch Fluid ........................................................ 7-7

Power Steering Fluid .................................................................... 7-7
Three-Way Catalytic Converter .................................................... 7-8
Air Filter Element .......................................................................... 7-8
Fuel Filter ..................................................................................... 7-9
Engine Bonnet Lock ..................................................................... 7-9
Battery .......................................................................................... 7-9

Air Conditioning System ............................................................. 7-11

Driving Belt ................................................................................. 7-11
Tyre ............................................................................................ 7-11
Lamps ........................................................................................ 7-14
Lamp Mist ................................................................................... 7-14
Vehicle Storage .......................................................................... 7-15

-------------------------------------------------------------------------------------------------------------------------------------------------------------

                                                              BYD AUTO S6, S6A, S6K Owner's Manual

Self-maintenance 7-2

Precautions on Self-maintenance

In case of self maintenance, you

must follow the correct procedures

in this section.



This Chapter only explains

maintenance operations which can

easily be carried out by yourself.

However, some items must still be

performed at a BYD service station.



During operation, you must pay special

attention to avoiding accidental injuries.

You are required to follow the special

preventive measures below.



Tips

 When the engine is running, you

must keep your body, clothes and

tools away from the running fans

and drive belt of the engine, and

remove items such as rings,

watches and neckties.

 Immediately after driving, some

components in the engine

compartment will be very hot, so

observe caution and do not touch

them.

 If the engine is hot, do not remove

the radiator cap to prevent burning

yourself.

 Do not leave inflammable, such

as paper or rags, in the engine

compartment.

 Be sure that the power is off if you

work near the electric cooling fan or

radiator grille. With the power on, the

electric cooling fan will automatically

start to run if the engine coolant

temperature is high or the air

conditioning is turned on.

 Do not smoke for fear of causing

a fire around the fuel tank or the

battery.

 Be sure to handle the battery with

special care, as it contains corrosive

sulphuric acid.

 Do not go under your vehicle with

only the body jack supporting it.

Always use automotive jack stands or

other solid supports if you have to

work under your vehicle.

 Use goggles whenever you work

on or under your vehicle to prevent

injury.

Since the brake fluid is harmful to

eyes and paint surface, be careful

when refilling. If the brake fluid

comes into contact with your skin,

rinse with soap water. If the brake

fluid comes into contact with your

eyes, wash your eyes at once, and

seek medical advice immediately.

 Window cleaner, steering fluid

and brake fluid are flammable, keep

them away from sparks and naked

-------------------------------------------------------------------------------------------------------------------------------------------------------------

BYD  AUTO  S6,  S6A,  S6K  Owner's  Manual



Self-maintenance 7-3

flames.

 The battery and ignition coils bear

high current or high voltage. Protect

their terminals to avoid shorting.

 If the coolant or brake fluid

overflows, rinse with water to avoid

damaging the components or paint

finish.

●

Do not drop anything into the

spark plug hole.

●

You can only use the specified

spark plug. Using another spark plug

may damage the engine or generate

electromagnetic interference.

●

Do not refill too much power

steering fluid, or it may overflow

when starting the vehicle.

 Do not drive with the air filter

removed, otherwise it may cause

excessive engine wear due to dust

being drawn into the cylinders and

causing backfire in the engine

compartment.

 Note: do not scratch the glass by

the wiper bracket.

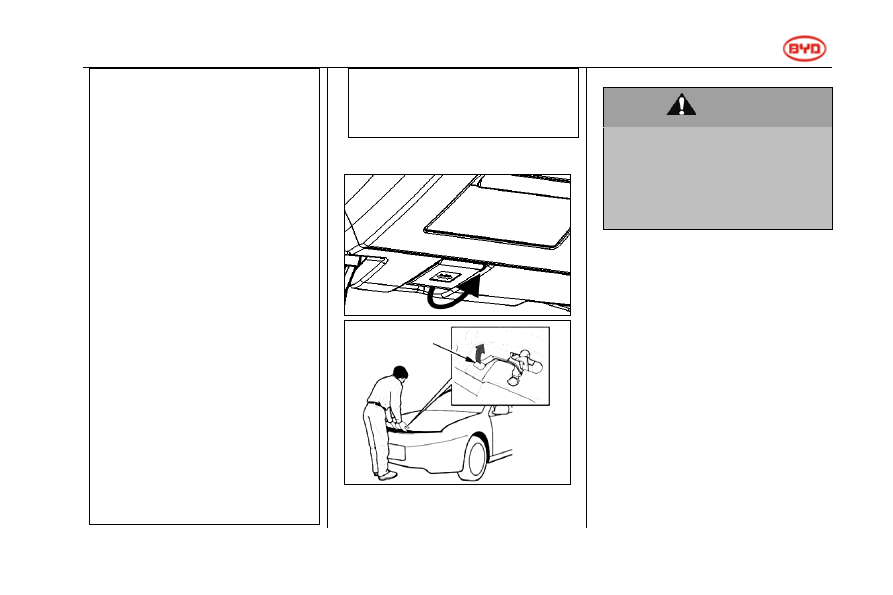

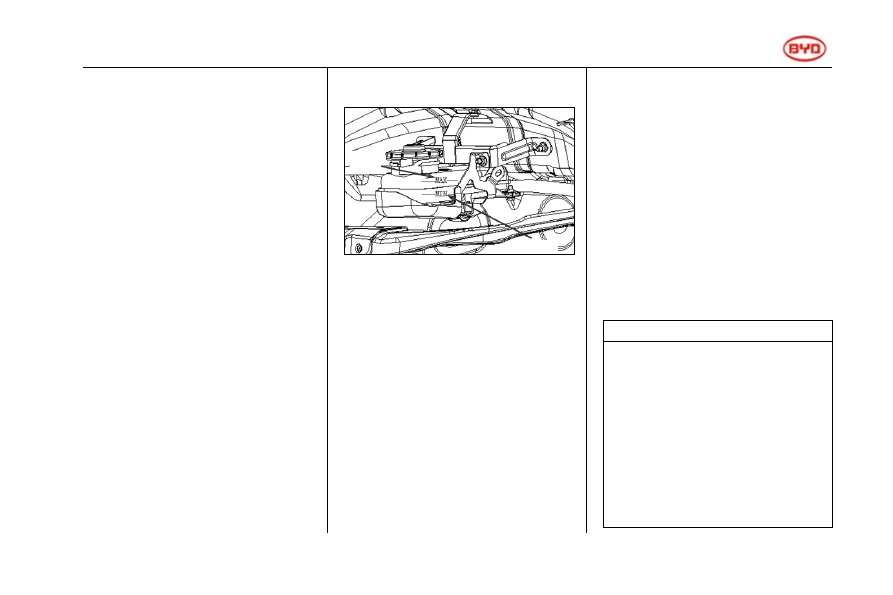

Open Engine Bonnet











          WARNING

 Before driving, be sure that the

bonnet is closed and securely

locked. Otherwise, the bonnet may

open unexpectedly while driving

and an accident may occur.



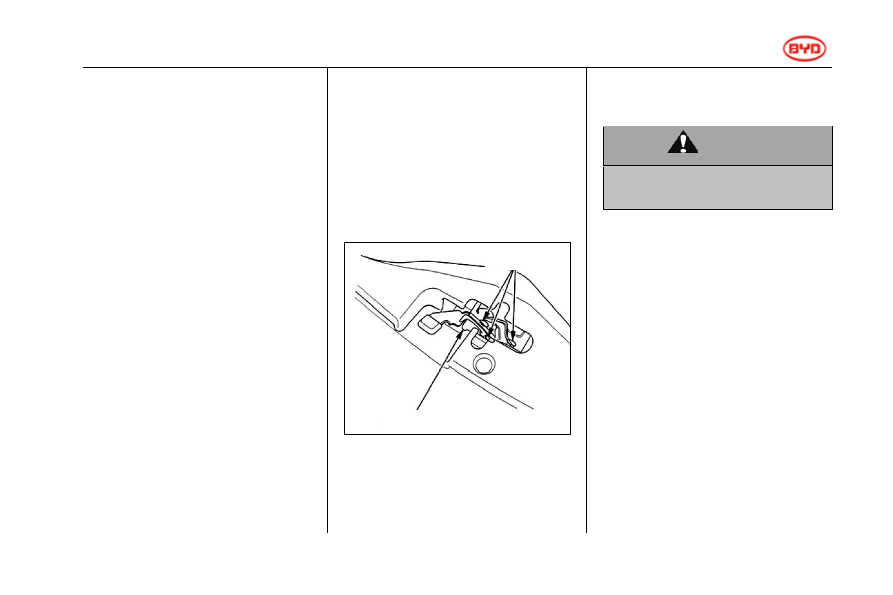

Latch

-------------------------------------------------------------------------------------------------------------------------------------------------------------

                                                              BYD AUTO S6, S6A, S6K Owner's Manual

Self-maintenance 7-4

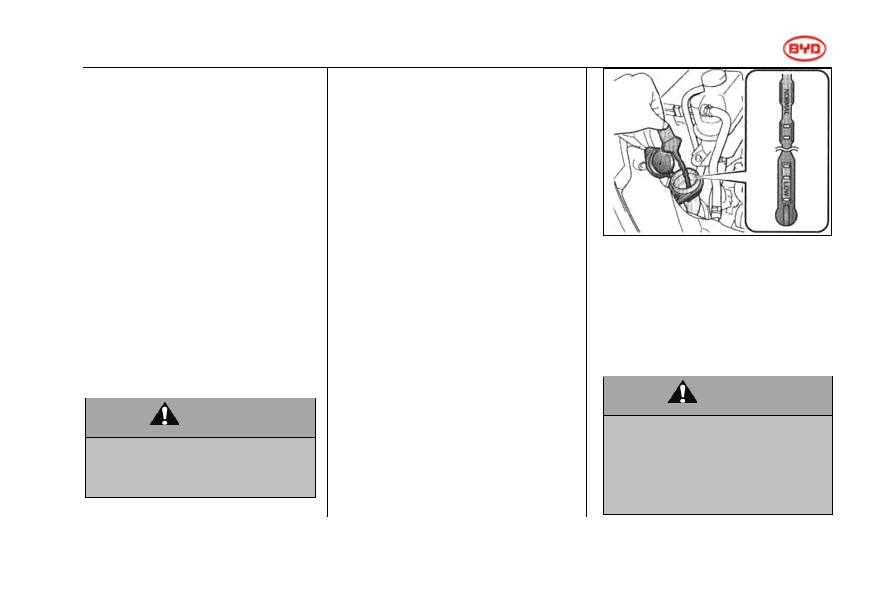

Engine oil



Engine oil is a kind of Consumable,

which is very important to ensure the

engine runs normally. Therefore,

check the engine oil level regularly.



The consumption of engine oil is

determined by driving, weather and

road conditions. For a new engine,

the oil consumption may be more.



Make sure to park the car on level

ground, switch off the engine and wait

for 3 minutes, then check the engine

oil level.



If the oil level is near or lower than the

low oil scale line, you must go to a

BYD service station to add the

appropriate amount of engine oil.







Recommended engine oil



Engine oil is a major contributor to

your engine's performance and

service life. Therefore, always use

high-quality and detergent engine oil.

For your vehicle, it is recommended to

use the same grade engine oil or

above.

API grade: SG or above

SAE:Choose the appropriate oil type

for local climate”



          WARNING

 Do not splash engine oil on parts

of the car.

 Check the oil level on the oil

dipstick once again after engine oil

refilling. Avoid overfilling, or the

engine could be damaged.

 Engine oil, engine components

and exhaust system may be very

hot and lead to burns. Be careful

and wear protective clothes when

operating in the engine

compartment.

●

Prolonged and repeated contact

with used engine oil may cause skin

irritation. If your skin comes into

contact with this kind of engine oil,

wash it with soap and clean water.



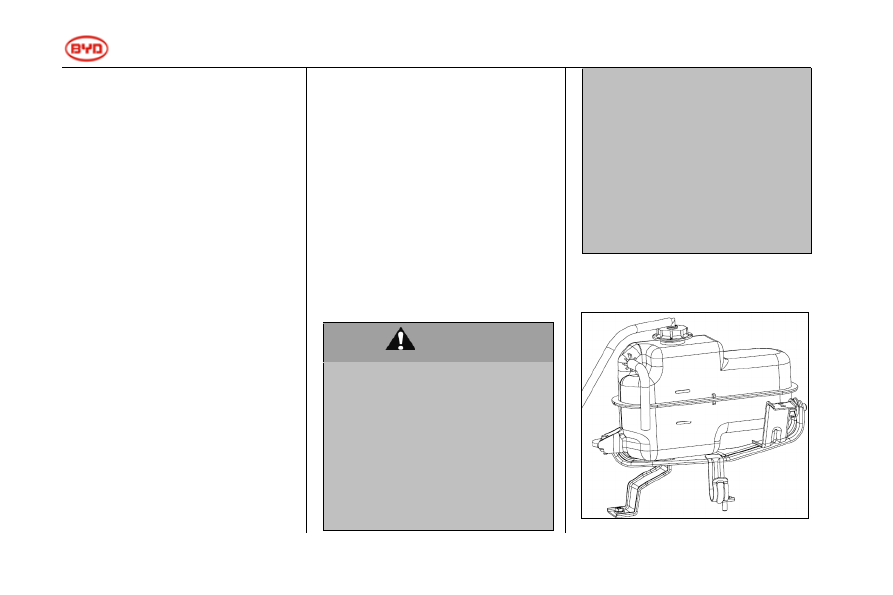

Cooling System





MAX

MIN

-------------------------------------------------------------------------------------------------------------------------------------------------------------

BYD  AUTO  S6,  S6A,  S6K  Owner's  Manual



Self-maintenance 7-5

If the coolant level in the coolant

reservoir is at or below the (MIN)

scale, fill coolant to the (MAX) scale.

Note that coolant of different brands

and types cannot be mixed.



Inspect the cooling system for leaks. If

the reservoir is completely empty, you

should also check the coolant level in

the radiator.



Never add any rust inhibitor or other

additives to the cooling system, since

the additives may not be compatible

with the coolant or engine

components.



            WARNING

To avoid burning, do not remove

the radiator cap when the engine is

hot.



Windscreen Washer



Check the level in the windscreen

washer reservoir at least once a

month during normal using. In poor

weather conditions, if you use the

washer frequently, check the level in

the windscreen washer reservoir

when adding fuel.

The windscreen washer reservoir is

located in the engine compartment

behind the right headlight.



Check the reservoir's level by

removing the cap and looking at the

level gauge attached to the cap.



Fill the reservoir with a good-quality

windscreen washer fluid. This can

increase the cleaning capability, and

prevent freezing in cold weather.







When you refill the reservoir, clean

the edges of the windscreen wiper

blades with windscreen washer fluid

on a clean cloth. This will help to keep

the blade edges in good condition.



            WARNING

 Do not fill the windscreen washer

reservoir with engine antifreeze or a

vinegar/water solution. Antifreeze can

damage the vehicle's paint, while a

vinegar/water solution can damage

-------------------------------------------------------------------------------------------------------------------------------------------------------------

                                                              BYD AUTO S6, S6A, S6K Owner's Manual

Self-maintenance 7-6

the windscreen washer motor.



 It is recommended to only use the

windscreen washer fluid which is

available from BYD service stations.



Wiper Blade

The blade strips made of synthetic

rubber, are wearing parts. The using

environment of the car and the habits

might cause damage to the blade, so

in order to ensure the life of the blade

and the driving safety, please note the

following.

1. Do not scrape the ice from the

windshield surface with the blade;

use a special ice scraper instead;

2. Do not scrape dirty, oily or waxed

windshield surface;

3. Keep the windshield surface clean,

and do not scrape the dust, sand,

insects and foreign matter on the

windshield surface;

4. During washing and body paint

maintenance, it is not necessary to

wax the windshield. The wax layer

will reflect light in poor lighting,

which will affect the sight and traffic

safety. Rinse with purified water

after washing the blade, and use

specialized glass-wax cleaning

agent to remove the wax layer on

the windshield;

5. Do not rinse the blade with water

gun directly when washing the car

to prevent damage to the blade due

to high water pressure.

Lift the wiper arm before cleaning the

windshield; the specific methods of

operation are as follows:

1. Turn off the car power;

2. Grasp the upper end of the wiper

arm with the thumb and other

fingers, and lift the wiper arm and

blade assembly carefully.



Tips

 Regularly clean the windshield and

wiper blade (once every one or two

weeks).

 It is also recommended to wipe

periodically even if it does not rain

(once every one or two days).

 The windshield must remain fully

wet when scraping the windshield

with the blade (if it doesn

’t rain,

spray the windshield with washing

liquid first).

 Use special windshield cleaner to

clean the windshield.

 If soil or insect's body adheres to

the windshield, wipe with a rag

timely.

 If the windshield has pits knocked

by gravel, service or replace timely.

 Replace the wiper blade regularly

(every six months).





-------------------------------------------------------------------------------------------------------------------------------------------------------------

BYD  AUTO  S6,  S6A,  S6K  Owner's  Manual



Self-maintenance 7-7

Transmission Fluid



Checking, changing and refilling

transmission fluid requires

professional skill and knowledge, so

please contact a BYD service station

to perform these operations.



Brake Fluid and Clutch Fluid



Check the fluid level in the fluid

reservoir monthly. The two types of

fluid are in the same reservoir.



Replace the brake fluid according to

recommended driving time and mileage

in the periodical maintenance schedule.



Make sure to use BYD original brake

fluid DOT4. The other types of brake

fluid are not compatible with your

vehicle's braking system. The brake

system and clutch system should use

the same type of brake fluid.

Brake System







The fluid level should be between the

lower (MIN) and upper (MAX) marks

on the side of fluid reservoir. If the

level is at or below the (MIN) mark,

check the braking system. Check the

braking system for leakage and brake

discs for abrasion.



Power Steering Fluid



Check the fluid level in the power

steering fluid reservoir monthly; this

task should be performed after the

engine has cooled down. Look over

the side of reservoir, the fluid level

should be between the upper level

and lower level. If it is below the lower

level, refill the power steering fluid so

the fluid level is up to the upper level.



Drop in power steering fluid level

means that the power steering system

may be leaking. Check the fluid level

frequently and check this system as

soon as possible.



Tips

 Make sure to only use BYD

specified power steering fluid.

Use of other types of power

steering fluid will damage the

power steering system.

 Refill the fluid slowly and

carefully and do overflow. Clean

up any spilled fluid immediately

as it may damage the

Upper
mark

Lower
mark

-------------------------------------------------------------------------------------------------------------------------------------------------------------

                                                              BYD AUTO S6, S6A, S6K Owner's Manual

Self-maintenance 7-8

components in the engine

compartment.

 Please contact BYD service

station if you have any doubt

about checking fluid level or filling

fluid in gearbox.

 Do not turn the steering wheel to

the left or right end for a long

period. Otherwise, it may

damage the power steering

pump.



Three-way Catalytic Converter



The three-way catalytic converter

contains precious metals which are

catalysts and accelerate the chemical

reaction to purify exhaust gases,

however, the metal hasn't been

affected. Three-way catalytic

converter has a positive effect on the

HC, CO and NOx. To replace it, BYD

original parts must be used.

To cause the chemical reaction, the

three-way catalytic converter must

work at high temperatures, it may

combust surrounding inflammables.

Therefore, park your vehicle at a

location far away from combustible

objects such as dry grass and leaves.

In the event of failure, the three-way

catalytic converter will cause air

pollution, and engine efficiency will be

reduced. Please protect it according

to the following rules.



a.

Keep using unleaded petrol. Even if

it contains a little lead, it will also

pollute the catalytic metal and

cause failure.

b.

Keep the engine running normally.

c.

If your vehicle misfires, backfires,

stalls or develops another

abnormal symptom, check and

repair it immediately.





            WARNING

When the engine is running, stay

away and keep inflammable

material away from the exhaust

pipe. The hot gas from the exhaust

pipe may cause injury or fire.



Air Filter Element



Clean and replace the air filter

element according to recommended

driving time and mileage in the

periodical maintenance schedule.



The air filter element is installed in the

air filter case on the driver side of

engine compartment.







-------------------------------------------------------------------------------------------------------------------------------------------------------------

BYD  AUTO  S6,  S6A,  S6K  Owner's  Manual



Self-maintenance 7-9

Clean



Intake compression air into air filter

element through the opposite

direction. If you can't obtain the

compression air, please let a BYD

service station deal with it.



Fuel Filter



Replace the fuel filter according to

recommended driving time and

mileage in the periodical maintenance

schedule.



If you find the fuel is polluted, the fuel

filter will clog quickly, so it is

recommended to replace the fuel filter

every 10,000 km or every 6 months.

Please go to a BYD service station to

replace the fuel filter. If the fuel

pipeline is not attached properly, fuel

may spill out and lead to danger due

to pipeline internal pressure.

If you have ever used one or more

barrels of impure fuel, you should

replace the fuel filter earlier. If you find

the filter is clogged by dirt, you should

invite a BYD service station to check

or replace the fuel filter.



Engine Bonnet Lock







Use mild detergent to clean the

engine bonnet lock, then wipe on

multipurpose lubricating oil. You

should contact a BYD service station

to handle it.



            WARNING

Make sure that the engine bonnet

lock is locked before driving.



Battery



Check the battery once per month.

You should check the colour of the

viewport window as well as for any

terminal corrosion.



Check the extent of battery terminal

corrosion (white or yellow powder). To

remove it, you should apply sodium

bicarbonate to the surface of the

terminals, the terminal will produce air

bubbles and gradually turn brown.

When the bubbles disappear, clean

using clean water, and dry with cloth

Pivot

Latch assembly

-------------------------------------------------------------------------------------------------------------------------------------------------------------

                                                              BYD AUTO S6, S6A, S6K Owner's Manual

Self-maintenance 7-10

or paper. Finally apply grease to the

surface of the terminals to avoid

further corrosion.



            WARNING

 Precautions on Battery



 The battery may produce

inflammable and explosive hydrogen.

When using tools, prevent the battery

from generating sparks. Do not

smoke or ignite anything near the

battery.

 Prevent electrolyte from touching

eye, skin or clothing.

 Do not drink electrolyte by

mistake.

 When working near the battery,

you must wear goggles. If

electrolyte enters the eyes, seek

medical advice immediately.

 Keep children away from the

battery.

 If electrolyte comes into contact

with the skin, immediately wash the

affected area thoroughly with

sodium bicarbonate. If you feel

burning or pain, seek medical

advice immediately.

 When electrolyte is splashed on

your clothes, it may penetrate and

touch the skin. Please take off the

clothes with electrolyte immediately,

if necessary, treat it as per the

previous method.



To connect the battery with other

chargers, disconnect the anode and

cathode to prevent the electrical

system from damage











            WARNING

 Charging the battery without

disconnecting the cables on it may

seriously damage ECUs on the car.

Remove the battery cables before

connecting the battery to charger.



 If the battery power is run out,

the current clock time and preset

frequency in the audio system will

be cancelled. You need to reset

them.



Tips

 Do not use the electrical devices

for a prolonged period of time

when the engine stops, such as

the audio system, navigation

system (if equipped), AC blower,

light system and so on. It may

make the battery discharge, and

-------------------------------------------------------------------------------------------------------------------------------------------------------------















Content      ..     6      7      8      9     ..
