BYD G3 AUTO Owner’s Manual





126

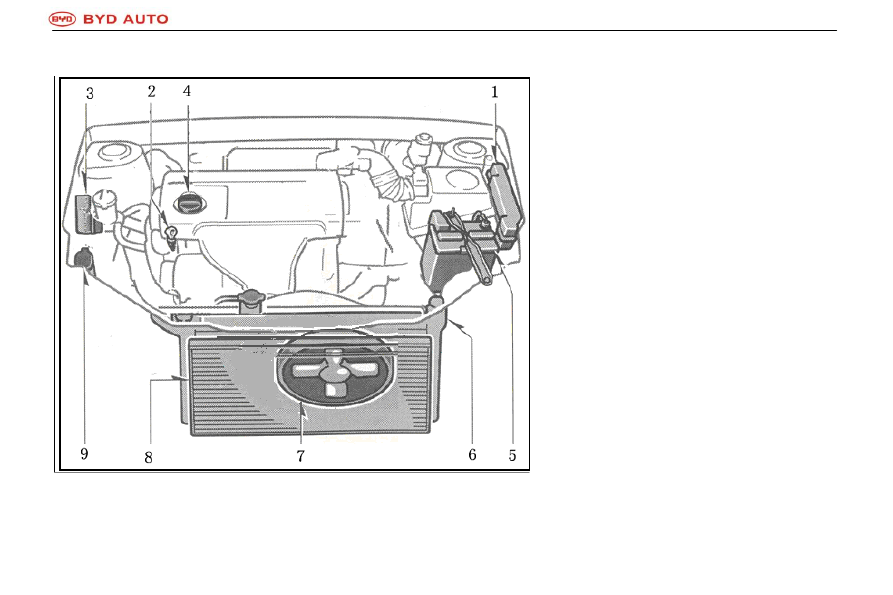

Engine Compartment Appearance












1.  Distribution box assembly

2.  Engine oil level dipstick

3.  Overflow tank of engine coolant

4.  Fuel flap of engine oil

5.  Battery

6.  Radiator

7.  Electric cooling fan

8.  Condenser

9.  Windscreen cleanser container









BYD G3 AUTO Owner’s Manual





127

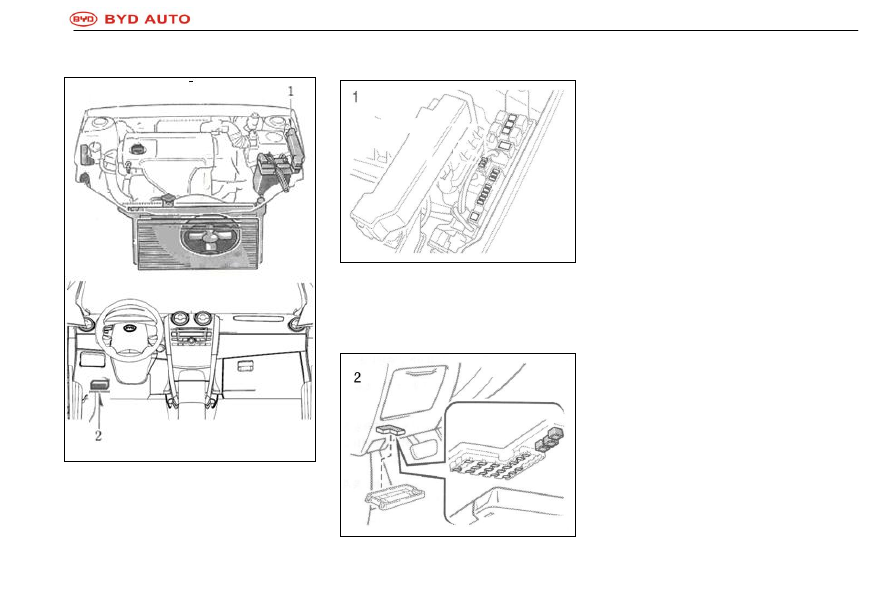

Fuse Location















Please  refer  to  section  8  ―Fuse  and
Relay‖ for the name of electric appliance
protected by each fuse.





Notes of Self-maintenance



In case of self maintenance, you must
follow the  correct  procedures in this
section.

You  must pay attention to that incorrect
or  incomplete  maintenance  operations
may cause operating problems.

This section only makes explanations on
maintenance  operations  which  can  be
easily  done  by  yourself.  As  said  in
section  6,  some  items  must  still  be
maintained by qualified technicians with
special tools.

During  operation,  you  must  pay  special
attention to avoiding accidental  injuries.
You  are  required  to  follow  the  special
preventive measures below.












BYD G3 AUTO Owner’s Manual





128

Tips

●  When  the  engine  is  running,

you  must  keep  your  hands,
clothes  and  tools  away  from
the running fans and drive belt
of  engine.(It  is  best  to  take
down  such  things  as  finger
ring, watch and necktie.)

● After

you

drive

the

car,

the

temperature  of  such  things  as
its  engine,  radiator,  exhaust
pipe,  hold-up  vessel  of  power
steering  fluid  and  spark  plug
cover must be very high in the
engine compartment.

Thus,  you  must  be  careful  and
do

not

touch

them.

The

temperature  of  engine  oil,  fluid
and  spark  plug  must  be  very
high, too.
● If the engine is very hot, do not

take down the radiator cover or
screw  off  the  drain  plug  to
avoid burning.

●  Do  not  leave  any  flammable

material

in

the

engine

compartment such as paper or
cloth.

●  If  you  work  near  electric

cooling fan or radiator grill, you
must  confirm  that  the  ignition
switch  has  been  turned  off.

When  turning  on  the  ignition
switch,  if  the  temperature  of
engine  coolant  rises  and/or
turning  on  the  air  conditioner,
the  electric  cooling  fan  of
engine

will

start

running

automatically.

● Nearby the fuel tank or battery,

do

not

smoke,

to

avoid

generating  spark  and  naked
flame, as it may cause fire.

●  Handle  the  storage  battery

with special care, as it contains
poisonous  gas  and  corrosive
sulfuric acid.

● The car shall only be lifted by a

jack.  Do  not  crawl  under  the
car; lift it with car lifting jack or
other firm braces.

●  Now  matter  operating  on  the

top  or  bottom  of  the  car,  you
must  use  eyes  protector,  to
avoid

dropping

or

falling

objects and splashing fluid.

●  Used  engine  oil  contains

potential pollutants, which may
cause  skin  diseases  such  as
skin  inflammation  and  skin
cancer.  Thus,  you  must  pay
attention  to  avoiding  long  or
frequent touch of these engine
oils.  You  can  wash  the  used

engine  oil  on  your  skin  with
soap and fresh water.

● Do not put the used engine oil

in the place within the reach of
children.

● Dispose of the used engine oil

and  filter  by  some  safe  and
satisfied  means  and  do  not
throw  them  together  with  the
household  garbage,  in  the
sewer  or  on  the  ground.  Refer
to  BYD  service  station  for
recycling

or

disposing

methods.

● Since brake fluid may damage

the  eyes  as  well  as  the  paint
finish, you must be very careful
in  filling  brake  fluid;  if  it
splashes  into  the  eyes,  wash
with fresh water immediately; if
your

eyes

still

feel

uncomfortable, you must go to
see a doctor.



BYD G3 AUTO Owner’s Manual





129



Notes

◆  Remember,  storage  battery

and  ignition  coil  bears  high
current  or  high  voltage.  Pay
attention to short circuit caused
by accidents.

◆  If  the  coolant  overflows,  you

must  wash  it  with  water,  to
avoid

damaging

the

components or paint finish.

◆  Do  not  drop  any  dirt  or  any

other things into the spark plug
hole.

◆  Do  not  lever  up  the  external

electrode  of  spark  plug  at  the
side of central electrode.

◆ You can only use the specified

spark  plug.  Using  other  spark
plug may damage the engine or
generate radio interference.

◆  Do  not  fill  too  much  power

steering  fluid,  or  the  power
steering gear may be damaged.

◆ If the brake fluid overflows, you

must  wash  it  with  water,  to
avoid

damaging

the

components or paint finish.

◆ Do not  drive with the  air  filter

taken  down,  otherwise  it  may
cause excessive wear of engine
and  meanwhile  backfire  will

cause

fire

in

the

engine

compartment.

◆ Notes: do not scratch the glass

by the wiper bracket.

◆  In  closing  the  engine  cover,

check if any tools or cloths are
left in the engine compartment.



Location of Jack





Front




Back


BYD G3 AUTO Owner’s Manual





130

When lifting a car with jack, place it in
proper  position  as  shown  in  the
figure.


Tips

In  lifting,  you  must  follow  the
regulations  below  to  reduce  the
possibility of human injuries:
●  Avoid  breathing  the  gas

exhausted  by  the  engine.  The
exhaust  gas  contains  carbon
monoxide,

colorless

and

odorless.

It

may

cause

consciousness  loss,  and  even
death.

●  Do  not  place  any  part  of  your

body  under  the  car  lifted  by  a
jack.  Otherwise,  it  may  cause
human injuries.

● In lifting a car with a jack, do not

start or run the engine.

● Stop the car on the flat ground,

make sure the parking brake is
applied and block the wheels
opposite the lifting point, when
necessary.

● Make sure the jack is placed in

the  correct  lifting  point.  Lifting
the  car in  incorrect lifting  point
will  damage  the  car  or  the  car
may drop from the jack to cause
human injuries.

● When the car is only lifted by a

jack, do not crawl under the car;
a  car  supporting  bracket  is
required.

● Do not lift the car if any people

in it.

● In lifting the car, do not put any

thing on the top or bottom of the
jack.





Notes

Make  sure  the  jack  is  stored
properly,  or  it  may  damage  the
car.

















BYD G3 AUTO Owner’s Manual





131

Chapter 7

Section 2

Self-maintenance



Engine and Chassis



Check Engine Oil Level.................................................................................... 132
Check Fluid Level in Gearbox ......................................................................... 134
Check Cooling Fluid Level in Engine .............................................................. 135
Check Radiator and Condenser ...................................................................... 135
Check Tire Pressure ........................................................................................ 135
Check and Replace Tire .................................................................................. 136
Tires Rotation ................................................................................................... 138
Precautions on Aluminum Wheel .................................................................... 139





BYD G3 AUTO Owner’s Manual





132

Check Engine Oil Level





Shut  down  engine  at  operating
temperature,  and  check  engine  oil
level with dipstick.
1. To  get  accurate  reading,  you  shall

pack  the  car  on  flat  ground.  Shut
down  the  engine  and  wait  for  a  few
minutes so that engine oil is collected
at the bottom of the engine.

2. Pull out  the dipstick, place a piece of

fabric at its end and wipe it clean.

3. Insert  the  dipstick  again.  You  shall

insert it to the bottommost position for
accurate reading.

4. Pull out  the dipstick, place a piece of

fabric at its end and check the engine
oil level.



Note

Do not drop engine oil on parts of
the car.


If the oil level is near the low oil line,
you shall add additional engine oil of
the same type in the engine.

Remove  the  engine  oil  fill  cap,  add  a
small  amount  of  engine  oil  and  then
check

the

dipstick.

You

are

recommended  to  use  funnel  when
adding engine oil.
After adding engine oil, the oil level shall
be located between the  low oil  line and
high oil  line on the dipstick as shown in
the figure above.
When the oil level is proper, install the fill
cap and tighten it manually.


Note

◆  Do  not  splash  engine  oil  on

parts of the car.

◆  Do  not  add  too  much  oil,  or

engine may be damaged.

◆  Check  the  oil  level  with

dipstick after you finish adding
engine oil.





Engine Oil Specification

Only  use  lubricating  oil  approved  by
BYD-authorized  service  stations  or
equivalents  in  compliance  with  the
following grade and viscosity.

Engine Oil Grade for Gasoline Engine:

SAE 5W

—30                above -30℃

SAE 15W

—40                above -15℃

API Grade    SG or above
Amount: 3L (liter)









Low level

High level

Oil filling

Correct

Overfull

BYD G3 AUTO Owner’s Manual





133

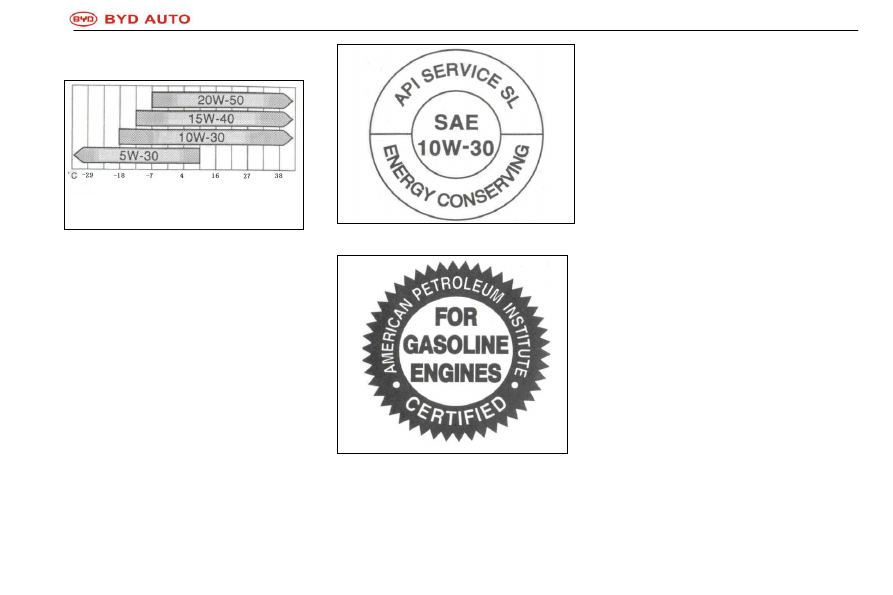

Recommended viscosity (SAE):






In extremely cold weather, SAE 10W -
30 oil or oil with higher viscosity may
cause difficulty to start the engine, so
SAE

5W-30

engine

oil

is

recommended.




API Classification Label




ILSAC Certification Label


Engine Oil Identification Label

One  or  two  API  registration  label  is
available  on  some  engine  tank  for
reference when choosing oil.

API classification label is somewhere on
the outside of the tank.
Engine oil quality is indicated on the
label top according to API (American
Petroleum Institute) standard, such as
SL. SAE viscosity is indicated at the
middle of the label, such as 10W-30.
―Energy-Conserving‖ symbol at the
bottom of the label indicates that it can
save engine oil.
Certification  of  ILSAC  (International
Lubricant  Standardization  and  Approval
Committee) is at the front side of the oil
tank.

Predicted temperature range prior
to next oil change

BYD G3 AUTO Owner’s Manual





134

Check Fluid Level in Gearbox



Manual  Gearbox  (Description  about
CVT gearbox is added)

Check  the  fluid  level  in  gearbox  when
transmission  is  at  the  normal  operating
temperature of 80℃ with the car parking
on flat ground.    Remove the bolt of fluid
filler  opening  of  the  transmission,  and
touch the fluid  level  within  the  bolt  hole
with  a  finger  carefully.  The  fluid  level
shall  reach  the  edge of  the  bolt  hole.  If
not,  please  add  original  MTF  (manual
transmission  fluid)  from  BYD  until  the
fluid overflow from the filler opening. At
last,  install  back  and  tighten  the  bolt  of
the fluid filler opening.





Clean  up  overflowing  fluid  immediately
as  it  may  damage  parts  in  the  engine
compartment.

If original MTF is not available, you can
use  API  certified  gear oil  as  substitute.
For  specific  specifications,  please  refer
to Maintenance Manual or contact BYD
service station.





Transmission  fluid  shall  be  replaced  by
mileage  or  interval  as  specified  in
Periodic

Maintenance

Table.

The

existing  transmission  fluid  shall  be
drained  completely  before  filling  new
transmission fluid.

Please  contact  BYD  service  station  if
you have any doubt about checking fluid
level or filling fluid in gearbox.





Oil filling plug

Position of oil filling plug

Transmission

fluid

Level of gear fluid

Drain plug

Position of drain plug

Note: no water can be contained in the
gear  fluid  so  as  to  avoid  rusting  the
components in the transmission.

BYD G3 AUTO Owner’s Manual





135

Check Cooling Fluid Level in Engine



Check the  transparent  overflow  tank
of  the  cooling  fluid when  the  engine
is  cold.  If  the  cooling  fluid  level  is
located between “FULL”  and  “LOW”
line  on  the  tank,  it  is  in  compliance
with the requirement. If the fluid level
is  low,  additional  cooling  fluid  shall
be  added.  (Refer  to section “Choose
Cooling  Fluid

”  below  for information

on usable type of cooling fluid.)
The  cooling  fluid  level  in  the  overflow
tank  varies  with  the  temperature  of  the
engine.  But  if  the  fluid  level  is  under
―LOW‖  line,  more  fluid  shall  be  added
until fluid level reaches ―FULL‖ line.
After  adding  cooling  fluid,  if  the  fluid
level drops in short period, there may be
leakage  in  the  system.  You  shall
conduct  visual  check  to  radiator,  hose,
radiator cap, drain cock and pump.
If visual check can not find out leakage,
please  contact  BYD  service  station  to
check cap pressure and whether there is
leakage in cooling system.


Tips

To  avoid  scorching,  do  not
remove radiator cap when engine
is hot.



Choose Cooling Fluid
Only  use  cooling  fluid  authorized  by
BYD  service  station.  Choose  and  add
suitable type of cooling fluid into cooling
system

according

to

environment

temperature.
Improper  cooling  fluid  may  damage
engine cooling system.


Note

Do not over use water, which may
damage engine cooling system in
winter.


For  more  detailed  information,  please
contact BYD service station.

Check Radiator and Condenser
If  radiator  or  condenser  becomes  very
dirty  or  you  can  not  determine  their
status,  please  send  the  car  to  BYD
service station.


  Tips

To avoid scorching, do not touch
radiator

or

condenser  when

engine is hot.



Note

Do  not

service

radiator

or

condenser  by  yourself  to  avoid
damage.


Check Tire Pressure

Maintain proper pressure in tires.
For  information  on  recommended  cold
tire pressure and tire dimension, please
refer to Chapter 8.
You shall check the tire pressure every
two  weeks,  or,  at  least,  every  month.
Spare  tire  pressure  shall  also  be
checked.
Improper tire pressure may increase gas
consumption,  reduce  driving  comfort,
tire service life, and pose danger to road
safety.
If  the  tire  need  air  filling  frequently,
please contact BYD service station for a
check.

BYD G3 AUTO Owner’s Manual





136



Tips

Maintain proper pressure in tires.
Improper pressure may cause the
following  conditions,  and  even
severe injury.
Low tire pressure (insufficient air
filling)
● Excessive wear
● Abnormal wear
● Difficulty in operation
●  Air  leakage  due  to  overheat  of

tires

●  Deteriorated  sealability  at  the

edge of tire.

●  Deformation  of  wheel  and/or

detachment of tire and wheel

High Tire Pressure (excessive air
filling)
● Difficulty in operation
● Excessive wear of center of tire

tread

●  Increased  possibility  that  hard

road may do damage to tire





Follow  the  instructions  below  when
checking tire pressure:

●  Check tire pressure  only  when the

tire is cold. After driving over 1.5 km,
the  car  shall  be  parked  for  over  3
hours  before  checking  tire  pressure.
You can check pressure directly after
a driving no more than 1.5 km.


● Tire pressure gauge must be used.

Experiential judgment of tire pressure
may  have  severe  error.  In  addition,
several  pounds'  difference  in  tire
pressure

may

reduce

driving

operability and comfort.


● Do not release air in tire or reduce

tire  pressure  after  driving.  It  is
normal  that  tire  pressure  is  higher
after travel.


●  Make  sure  valve  cock  is  installed

on  tire.  It  blocks  dust,  damp  from
entering  tire  and  prevent  air  leakage.
Install a new one if the valve cock gets
missing.




Check and Replace Tire





Check Tire

Check tread wear according to tire wear
indicator  If  the  wear  indicator  is  visible,
the tire shall be replaced.

Tire  wear  indicator  is  embedded  in  the
tire  of  BYD  G3  to  indicate  when  to
replace  it.  When  wear  depth  reaches
1.6mm or less, the wear indicator will be
exposed. If two or more wear indicators
in continuous tread grooves are visible,
the  tire  shall  be  replaced.    The  thinner
tread, the greater danger of tire skid.


Tire wear indicator

BYD G3 AUTO Owner’s Manual





137

When the tire tread is worn to less than
4mm  in  depth,  the  snow  tire  function  is
lost.

In  case  of  cutting,  rupture,  crack
exposing  cord  fabric  or  abnormal  tire
inflation,  it  means  there  is  internal
damage in the tire and the tire shall be
replaced.

In  case  of  frequent  air  leakage  or
unrepairable  cutting  or  other  damage
due  to  the  severity  or  position,  the  tire
shall  be  replaced.  When  you  are  not
sure  about  tire  conditions,  please
contact BYD service station.
If  air  leakage  occurs  on  the  road,  stop
driving immediately. Even a small travel
after air leakage may cause permanent
damage to the tire.

After 6  years’ use,  the  tire,  even if it
has  no  obvious  damage,  shall  be
inspected by qualified technician.

The  tire  may  deteriorate  due  to  aging
even it has not been used heavily.
This rule also applies to spare tires and
tires in storage.


Replace Tires



Only use a tire with the same dimension
and  structure,  and  the  same  or  higher
load capacity to replace the tire installed
on the car.
Any  difference  in  dimensions  and
structure  may  have  serious  effect  on
operability,

passenger

comfort,

calibration

of

speedometer

and

odometer,

ground

clearance

and

clearance between car body and tire or
tire chain.


Tips

Please  follow  the  instructions
below.  Or  it  may  result  in severe
injury.
●  Never  use  a  combination  of

radial  ply  tire,  bias  belted  tire
and  diagonal-ply  tire  on  the
same  car,  or  it  may  lose
operability  in  driving,  leaving
the driver in great danger.

● Only use tires with dimensions

recommended

by

the

manufacturer.  Or  the  car  may
lose control in driving.



Never replace the tire on BYD G3 with
a used tire.
Tires  from  unknown  origin  may  pose
great danger.
You  are  recommended  to  replace
four tires at one time, or at least, you
shall  replace  two  front/rear  tires  at
the same time.
For steps of  replacing  tire,  please  refer

to  ―When  Tire  Has  Air  Leakage‖  in
Chapter 4.
Keep  the  wheels  in  balance  after
replacing tires.
Unbalanced  tire  may  pose  adverse
effect on auto operability and tire service
life.  The  tire  may  lose  balance  during
normal use. As a result, irregular check
is  required  to  keep  the  tire  in  good
balance.



BYD G3 AUTO Owner’s Manual





138

Tires Rotation





To  equalize  tire  wear  and  extend  its
service  life,  you  are  recommended  to
rotate tire positions every 10, OOO km.
But  the  optimum  time  to  rotate  tires
depends  on  driving  habit  and  road
conditions.

Before  tire  rotation,  check  for  uneven
wear or damage. Improper tire pressure
and wheel alignment, unbalanced wheel
and  frequent  braking  may  lead  to
abnormal tire wear.


Choose Tire Chain

Use tire chain with proper dimension.
The rule to choose tire chain varies with
locations and road conditions. Please
refer to local rule before choosing tire
chain.

Install Tire Chain
When  possible,  tire  chain  shall  be
installed  on  front  wheels.  Do  not  install
tire  chain  on  rear  wheels.  Tighten  tire
chain again after driving for 0.5-1.0 km.

Follow  strictly  the  instruction  from  the
manufacturer when installing tire chain.
If wheel  housing is installed on  the car,
remove  it  before  installing  tire  chain,
otherwise  it  may  be  damaged  by  tire
chain.

















Tips

● When tire chain is installed, the

driving  speed  shall not exceed
50km/h  or  the  speed  limit
specified  by  the  manufacturer,
whichever is lower.

●  Drive  carefully  when  tire  chain

is

installed

and

avoid

protrusion,  holes  and  sharp
turn  on  the  road,  which  may
cause jolt of the car.

●  When  tire  chain  is  installed,

avoid  sharp  turn  or  braking
with wheels locked, which may
pose  adverse  effect  to  car
operability.



●  When  tire  chain  is  installed,

slow  down  the  car  before
turning

to

prevent

losing

control  of  the  car,  which  may
cause accident.



BYD G3 AUTO Owner’s Manual





139

Replace Wheels

When to Replace Wheels
When the wheel has damage such as
bending, crack or severe corrosion, it
shall be replaced.
If damaged wheel is not replaced timely,
the  tire  may  detach  from  the  wheel  or
the car may lose control.

Choose Wheels

Only  replace  the  wheel  installed  on
the  car  with  a  wheel  with  the  same
load  capacity,  diameter,  rim  width
and offset.

BYD service station can replace wheels
correctly.
Wheels  with  different  dimensions  and
structure  may  have  serious  effect  on
operability,  service  life  of  wheels  and
bearings, cooling of brake, calibration of
speedometer  and  odometer,  brake
performance,

headlight

alignment,

bumper  height,  ground  clearance  and
clearance  between  car  body/chassis
and tire /tire chain.



Do  not  replace  the  wheel  on  BYD  G3
with  a  used  wheel,  which  may  have
undergone  treatment  or  long  travel
mileage,  getting  the  car  into  trouble
without  prior  warning.  Do  not  use  a
wheel  which  is  repaired  after  bending,
as  it  may  have  structural  damage.  Do
not use inner tube intended for tubeless
tire on an air-leaking wheel.


Tips

Do  not  use

a  wheel  with

specifications  other  than  that
recommended

by

the

manufacturer, or the car may lose
control  in  driving,  which  may
result in severe injury or death.



Precautions on Aluminum Wheel

●  For  a car  with  aluminum  wheels,  the

nuts  on  the  wheels  shall  be  check
after the first 1,600 km travel to make
sure they remains tight.

●  After  tires  are  rotated,  repaired  or

replaced, the nuts on the wheels shall
be check after the first 1,600 km travel
to make sure they remains tight.

●  Do  not  damage  the  wheels  when

using tire chain.

●  Only  use  BYD  nuts  and  wrench

intended for aluminum wheels.

● When  adjusting  wheel  balance  using

tire  chain,  only  use  BYD  counter
balance,  plastic  hammer  or  rubber
hammer.

● As with all autos, aluminum wheels on

BYD  G3  shall  be  checked  regularly,
and replaced if any damage.





BYD G3 AUTO Owner’s Manual





140

Chapter 7

Section 3

Self-maintenance


Electric Appliance



Check Battery Status ....................................................................................... 141
Check and Replace Fuses .............................................................................. 143
Add Cleanser .................................................................................................... 144
Replace Bulb .................................................................................................... 145






BYD G3 AUTO Owner’s Manual





141

Check Battery Status

Precautions


Tips

Precautions on Battery
Battery  produces  flammable  and
explosive hydrogen.
●  When  using  tools,  prevent  the

battery from generating spark.

●  Do not  smoke  or  use  matches

near battery.

Electrolyte  contains  toxic  and
corrosive sulphuric acid.

●

Prevent

electrolyte

from

touching eye, skin or clothing.

●  Do  not  drink  electrolyte  by

mistake.

●  Wear  eye  protector  when

working near battery.

●  Keep  children  away  from

battery.





Emergency Treatment

●  When  electrolyte  enters  eyes,

immediately

wash  eyes  with

running  clean  water  and  then  go
to  hospital.  If  possible,  clean  the
affected area with sponge or cloth
soaked in water on the way to the
hospital.

●  When  electrolyte  touches  skin,

immediately  wash  the  affected
area  thoroughly  with clean water.
If  you  feel  burning  or  pain,  go  to
hospital immediately.

●  When  electrolyte  is  splashed  on

your clothes, it may penetrate and
touch the skin. Please take off the
clothes

with

electrolyte

immediately,  if  necessary,  treat  it
as per the previous method.

●  If  you drink battery electrolyte by
mistake,  you  shall  drink  a  lot  of
water  or  milk  immediately.  Milk
containing magnesia, uncooked egg
and  plant  oils  are  recommended  to
be  eaten  immediately.  You  shall  go
the hospital for emergency  medical
treatment.


Check Battery Appearance





Check whether battery and its
terminal is corroded, loose, cracked
or has loose fixture.

a. If battery is corroded, clean it with

mixture liquid of soda and warm
water. Apply grease lubricant on the
outer surface of terminals to prevent
further corrosion.

b. If terminal is loose, tighten the nuts of

clamps; but do not tighten them too
much.

c. Tighten the fixture properly to allow

the battery fixed on proper place.
Tighten the fixture too much may
damage the battery box.



Terminal

Grounding
cable

Tightening
clamp
