BYD AUTO                                                                                                              F6 OWNER’S MANUAL



 161



Identification No.

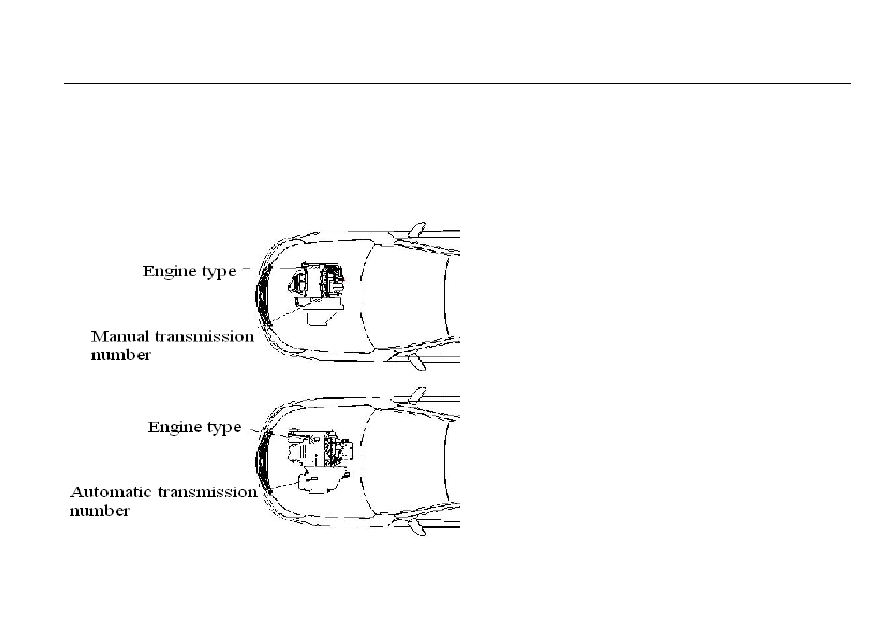

There are several identification no. at different positions on your vehicle.
1.The engine model no. is stamped in the Engine group.
2.The transmission no. is in the name plate at the top of the transmission.

Don‘t confuse the transmission no. and engine no..

-------------------------------------------------------------------------------------------------------------------------------------------------------------

BYD AUTO                                                                                                              F6 OWNER’S MANUAL



 162

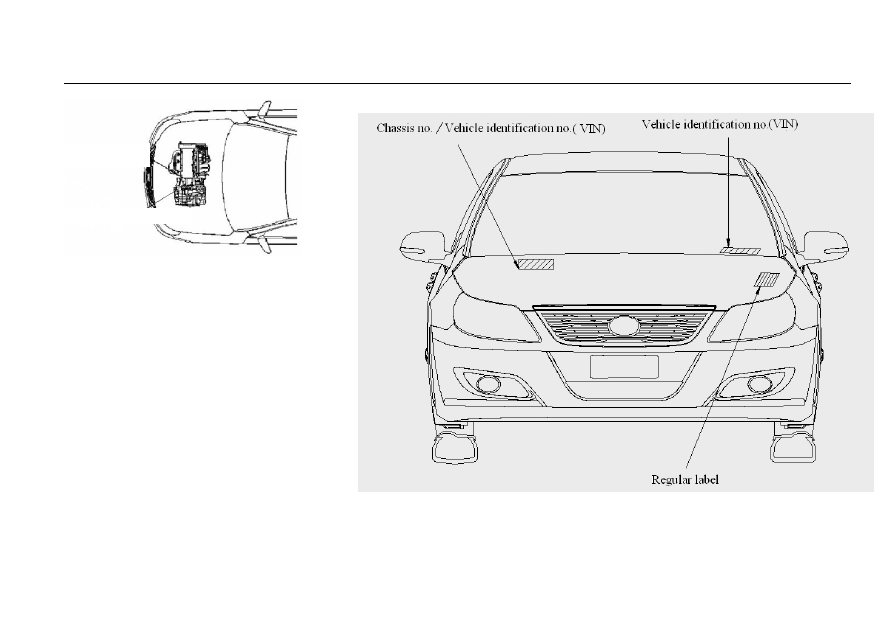

3.Vehicle identification no. (VIN) marked
on  the  rear  clapboard  of  engine  chamber
and  the  label  on  the  instrument  of  left
–down position of front windshield.



4.Product label is nailed on the left damper
mounting.  There  are  (VIN),  engine  no.,
vehicle no., displacement, the main designer
and the date of producer etc.





















































Engine Model

CVT Transmission No

-------------------------------------------------------------------------------------------------------------------------------------------------------------

BYD AUTO                                                                                                              F6 OWNER’S MANUAL



 163



Specification

Dimension


Length

4846mm

Width

1822mm

Height

2.0

1465mm

2.4

Wheelbase

2.0

2740mm

2.4

Track

Front

1551mm

Rear

1551mm



Quality

Unladen
Mass

2.0L

MT

1435kg

CVT

1450kg

2.4L

1480kg

Max
Permitted
Mass

2.0L

MT

1810kg

CVT

1825kg

2.4L

1855kg


Engine

Type

2.0

L4/16-valve,water
cooling,  MPI  fuel
injection, DOHC

2.4

L4/16-valve,  MPI
fuel

injection,

SOHC

Diameter×Stroke

2.0

83×92mm

2.4

87×100mm

Displacement


2.0

1.991

2.4

2.378

Compression
ratio

2.0

9.6:1

2.4

9.5:1

Spark plug

Refer  to  section
about
maintenance

of

spark

plug

on

98th  and  118th
page.


Capacity


Capacity
Fuel tank

65L







Engine
coolant





BYD
483QB

engine

Replace

MT      4.9L
CVT

4.9L

Total

MT

6.8L

CVT

6.8L

Mitsu
bishi
4G69
engine

Replace

4.9L


Total

7.2L

*:Include coolant in liquid storage tank and
remanded coolant in engine.


Engine oil

BYD483BQ engine

Replace

3.3L

Total

3.5L

Mitsubishi

4G69

engine

Replace

3.8L

Total

4.3L

Transmission gear oil
Manual
transmission

Replace

2.0L

Total

2.1L

Auto transmission

Replace

6.5L

Total

7.7L

CVT transmission

Replace

4.1L

Total

4.1L

-------------------------------------------------------------------------------------------------------------------------------------------------------------

BYD AUTO                                                                                                              F6 OWNER’S MANUAL



 164



Tire


Dimension/tire
pressure

Please look at the  data
label on the driver side
door  case  or  refer  it
from

BYD

AUTO

authorized

service

station.


Positioning

Toe-in

Front
wheel

0±2mm

Rear
wheel

2±2mm

Camber
angle

Front
wheel

0°00′±45′

Rear
wheel

-1°00′±30′

Caster
angle

Front
wheel

3°05′±45′


Suspension

Suspension

Front

Double-wishbone
independent
suspension

Rear

5-link
independent
suspension

Steering

Type

Rack

and

pinion,

booster steering type


Clutch

Type

Dry,

Single

plate

diaphragm


Brake
Type

Booster braking

Front wheel

Ventilated disc

Rear wheel

Solid disc

Parking brake

Mechanical


Battery
Capability

12V—70AH/80D26LBYD


Fuse

Vehicle interior

Refer  to  163rd  page  of
the  manual  or  label  in
the  fuse  box  sticked
under dashboard.

Under hood

Refer  to  161st  page  of
the  manual  or  the  fuse
box‘s cover.



Light


Headlight

High beam

H1/12V55W

Low beam

H1/12V55W

Front
turning
signal light

PY21W/21W

Front
position
light

W5W/5W

Front fog light

H11/55 W

Rear turning light

PY21W/21W

Backup light

W16W/16W

Rear fog light

P21W/21W

License plate light

W5W/5W

Spotlight



front

interior light, L/R)

12V8W/8W

Rear interior light

12V8W/8W

High brake light

2.0W (LED)

Trunk light

W5W/5W

Door light

T10/3.4W

Dressing glass light

12V3W/3W


*:Optional
Note : You  should  call  BYD  authorized
service station for replacing the lights.


-------------------------------------------------------------------------------------------------------------------------------------------------------------

BYD AUTO                                                                                                              F6 OWNER’S MANUAL



 165



Three-way catalytic converter
Meet the following displacement standard:
•GB18352.2-2001
Light  vehicle  displacement  limited  value  &
measure method (Ⅱ)
•GB18352.3-2005
Light  vehicle  displacement  limited  value  &
measure method (Ⅲ)

Three-way  catalytic  converter  includes
precious  metals  which  is  a  catalyze  and
accelerate  the  chemical  reaction  to  purify
exhaust gas, but the metal hasn‘t been affect.
Why  the  catalytic  converter  is  called
three-way  is  it  has  a  positive  effect  on  the
HC, CO and Ox. To replace it, must use the
BYD AUTO original parts.

For  cause  the  chemical  reaction,  the
three-way  catalytic  must  work  at  high
temperature,  it  may  fire  the  tinder  around.
So  park  your  vehicle  at  the  place  far  away
from  combustible  objects  such  as  litter  and
dry leaves.


If  three-way  catalytic  converter  has  failure,
which will cause the air pollution, and lower
the ability of engine. Protecting it should be
according to the following.

1.  Keep  using  the  unleaded  gasoline.  Even
if  including  a  little  lead,  also  pollute  the
catalytic  metal  and  cause  the  failure  to
catalyze.
2. Keep the normal work of engine.
3.  If  appear  the  ignition  miss,  backfire,
misfire  or  other  unmoral  work  symbol,  and
send to check up and repair it immediately.




















-------------------------------------------------------------------------------------------------------------------------------------------------------------
